近日,中南大学邱晓清教授、陈善勇教授团队联合爱尔兰国立高威大学等单位,在国际知名期刊《Angewandte Chemie International Edition》发表题为“Circumventing Radical Generation on Fe–V Atomic Pair Catalyst for Robust Oxygen Reduction and Zinc–Air Batteries”的研究论文。该团队通过密度泛函理论DFT指导设计,成功构建具有N2Fe-N2-VN2构型的Fe-V原子对催化剂Fe1V1-NC,首次实现通过切换氧还原反应ORR路径从根源上避免活性氧物种ROS生成,显著提升催化剂的活性与稳定性。基于此催化剂组装的锌空气电池展现出超长循环寿命400小时,为金属空气电池、燃料电池等能源器件的高效稳定运行提供全新解决方案。
科学材料站
全 文 速 览
铁-氮-碳/Fe-N-C催化剂被认为是最具潜力的铂基ORR催化剂替代材料,但其催化过程中产生的ROS如·OOH、·OH会快速破坏活性位点,降低催化剂稳定性。针对这一关键瓶颈,研究团队提出“ORR路径切换”策略:通过构建Fe-V原子对活性中心,使O2以侧式吸附构型结合于Fe和V位点之间,直接断裂O=O键生成O*中间体,绕过传统Fe-N-C的缔合路径中OOH*中间体生成步骤,从根本上抑制ROS产生。实验结果表明,Fe1V1-NC催化剂在0.1 M KOH中展现出卓越ORR活性:起始电位1.02 V vs RHE,半波电位0.89 V vs RHE,50000次循环后半波电位仅衰减16 mV,稳定性远超现有多数催化剂。基于该催化剂的锌空气电池在10 mA·cm-2下循环400小时无明显衰减,性能处于国际领先水平。
科学材料站
背 景 介 绍
氧还原反应ORR是金属空气电池、燃料电池等下一代能源转换器件的核心阴极反应,其效率直接决定器件性能。目前,铂基催化剂虽活性优异,但成本高昂且资源稀缺,限制大规模应用。Fe-N-C催化剂因低成本、高活性成为替代首选,但其长期稳定性差的问题亟待解决。研究表明,Fe-N-C催化ORR时遵循缔合路径,会生成OOH*中间体,进而转化为·OOH、·OH等ROS,这些强氧化性物种会腐蚀碳载体和Fe活性位点,导致催化剂快速失活。传统策略通过引入ROS清除剂如合金、金属氧化物虽能缓解问题,但无法从根本上避免ROS生成,且可能降低活性位点密度。因此,开发能直接调控ORR路径、避免ROS产生的催化体系,是提升Fe-N-C稳定性的关键。
科学材料站
本 文 亮 点
1. 创新ORR路径调控策略:通过DFT计算设计Fe-V原子对活性中心N2Fe-N2-VN2构型,使O2侧式吸附于Fe和V位点,O=O键直接断裂生成O*-O*,遵循解离路径,避免OOH*生成。该策略从根源上消除ROS产生的前提,为催化剂稳定性提升提供全新思路。
2. 优异的催化活性与稳定性:Fe1V1-NC在0.1 M KOH中ORR起始电位达1.02 V vs RHE,半波电位0.89 V vs RHE,均高于商业Pt/C和单原子Fe-N-C;50000次循环后半波电位衰减仅16 mV,衰减速率低至3.2×10-4 mV/循环,稳定性显著优于现有Fe-N-C催化剂。
3. 高效锌空气电池性能:基于Fe1V1-NC的锌空气电池开路电压1.50 V,峰值功率密度237 mW·cm-2,高于Pt/C的211 mW·cm-2;在10 mA·cm-2下循环400小时无电压衰减,比容量达795 mAh·g-1,综合性能处于国际领先水平。
科学材料站
图 文 解 析
(1)催化剂设计与结构表征
研究团队通过ZIF-8衍生法制备Fe1V1-NC:将Fe、V前驱体锚定于ZIF-8框架,经910℃氮气热解后,Fe和V原子与N配位形成原子级分散的Fe-V原子对。AC-HAADF-STEM图像显示,Fe和V以双原子对形式分散,无金属颗粒团聚;X射线吸收精细结构EXAFS分析证实Fe和V均为四配位,形成N2Fe-N2-VN2桥连构型。XPS和XANES结果表明,Fe和V之间存在电子相互作用,Fe的d带中心下移0.754 eV,增强O2活化能力,提升电荷转移效率。

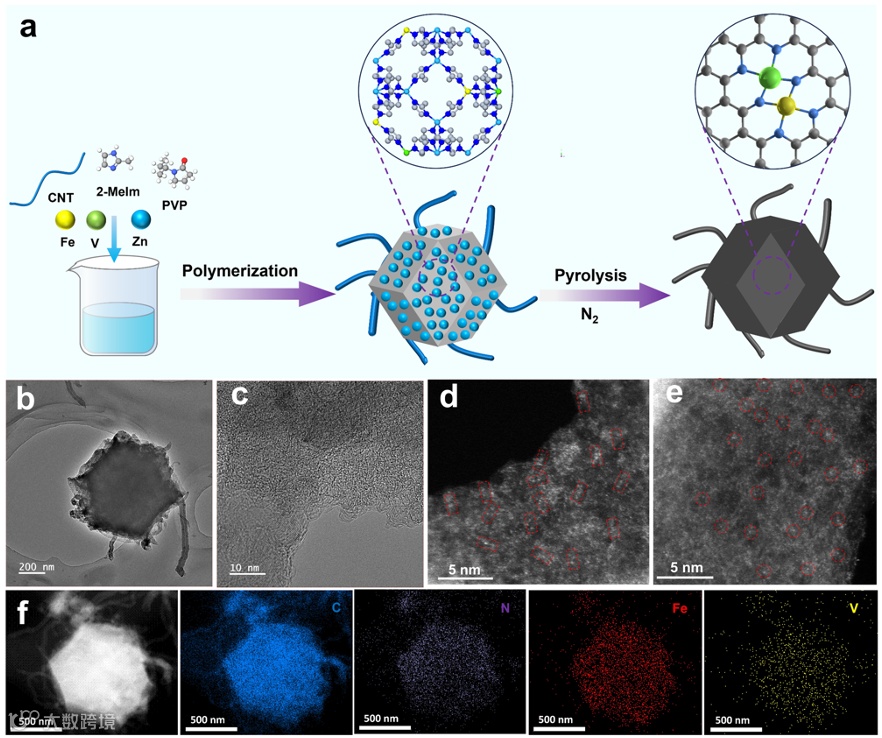

图1. (a) Schematic illustration of the synthesis of Fe1V1-NC. (b) TEM image and (c) HR-TEM image of Fe1V1-NC. AC-HAADF-STEM images of (d) Fe1V1-NC (The red squares represent Fe-V diatomic pairs) and (e) Fe1-NC (The red circles represent Fe single atoms.). (f) Elemental mapping for Fe1V1-NC.

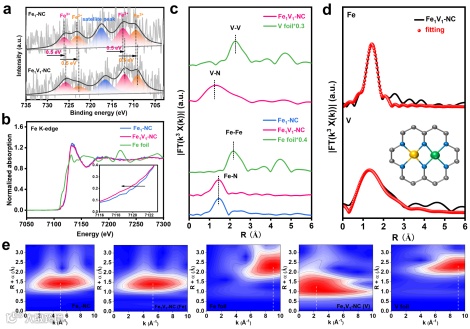

图2. (a) Fe 2p XPS spectra for Fe1-NC and Fe1V1-NC. (b) Fe K-edge XANES spectra (the inset shows a partial enlargement of the area near the onset of the near edge). (c) Fourier transform of k3-weighted EXAFS spectra of Fe1V1-NC, Fe1-NC, and reference Fe and V foils. (d) FT-EXAFS fitting curves of Fe1V1-NC in R space (the inset is optimized configuration of Fe1V1-NC). (e) Wavelet transforms of k3-weighted EXAFS spectra of Fe1-NC, Fe1V1-NC (Fe), Fe foil, Fe1V1-NC (V), and V foil.
(2)ORR路径与活性机制
DFT计算揭示Fe1V1-NC的独特催化机制:传统Fe-N-C遵循缔合路径O2→OOH*→O*→OH*→H2O,生成OOH*中间体易转化为ROS;而Fe1V1-NC中,O2侧式吸附于Fe-V位点,O=O键直接断裂生成O*-O*,遵循解离路径,避免OOH*生成。自由能计算显示,Fe1V1-NC的ORR决速步能垒0.493 eV低于Fe-N-C的0.804 eV,动力学更优;原位ATR-SEIRAS测试仅检测到O*和OH*信号,未观察到OOH*特征峰,直接证实解离路径的存在。

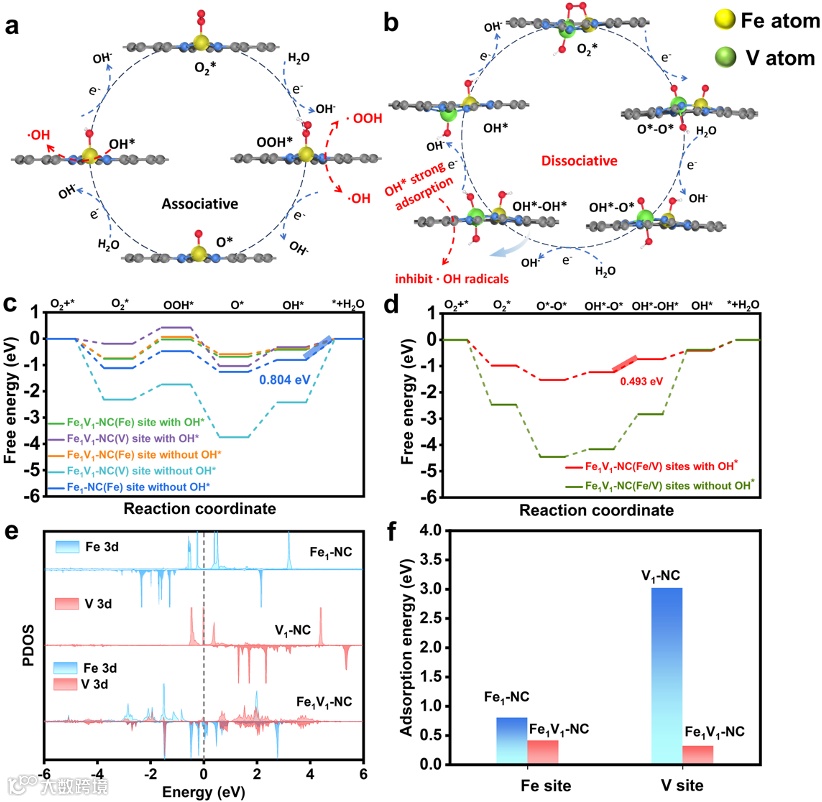

图3. Schematic diagram of (a) associative pathway for Fe1-NC and (b) dissociative pathway for Fe1V1-NC. Free energy diagram of ORRs on (c) Fe or V single site and (d) Fe-V dual sites. (e) The PDOS of central metal atoms in Fe1-NC, V1-NC and Fe1V1-NC. (f) Adsorption energy of OH* on the metal sites of Fe1-NC, V1-NC and Fe1V1-NC.

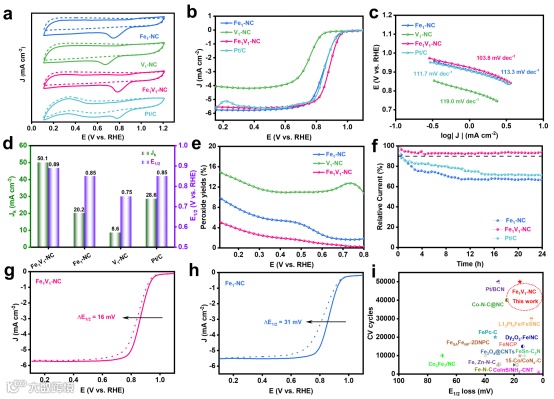

图4. (a) CV curves in O2-saturated (solid line) and Ar-saturated (dashed line) electrolyte solutions respectively. The scan rate is 50 mV·s-1. (b) LSV polarization curves in O2-saturated 0.1 M KOH solution. (c) Transferred Tafel slope from the LSV curves. (d) Comparison of the Jk at 0.85 V and E1/2. (e) H2O2 yield and (f) I-t curves of Fe1-NC, Fe1V1-NC and Pt/C. LSV curves of (g) Fe1V1-NC and (h) Fe1-NC before and after ADT tests. (i) E1/2 decays compared with those reported in the literature. These data are also summarized in Table S7 with references.
(3)ROS抑制与稳定性验证
通过原位电子顺磁共振EPR和ABTS自由基捕获实验验证ROS生成情况:Fe-N-C催化ORR时可检测到明显·OH信号,而Fe1V1-NC的·OH信号几乎消失;ABTS氧化实验中,Fe1V1-NC体系的吸光度417 nm仅为Fe-N-C的1/3,证明ROS生成量显著降低。长期循环后,Fe1V1-NC的Fe、V溶解率分别低至0.30%和0.37%,碳载体结构完整,活性位点保持稳定。

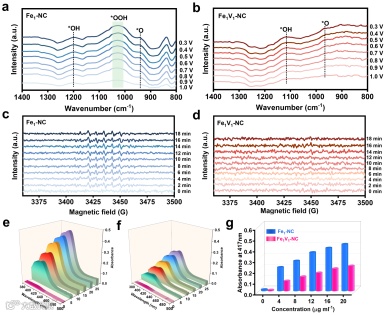

图5. In situ ATR-SEIRAS spectroscopies of (a) Fe1-NC and (b) Fe1V1-NC, respectively. In situ EPR spectra for monitoring ·OH radical of (c) Fe1-NC and (d) Fe1V1-NC, respectively. UV-vis spectra of (e) Fe1-NC and (f) Fe1V1-NC obtained by ABTS radical test. (g) Comparison of the absorbance at 417 nm for Fe1-NC and Fe1V1-NC
(4)锌空气电池应用
组装的锌空气电池测试显示,Fe1V1-NC阴极的放电电压在10-50 mA·cm-2范围内均高于Pt/C和Fe-N-C;循环测试中,放电电压保持率超98%,远优于Pt/C 200小时后衰减20%和Fe-N-C 95小时后失效的性能。这得益于Fe1V1-NC的高活性和抗ROS腐蚀能力,确保了电池长期稳定运行。

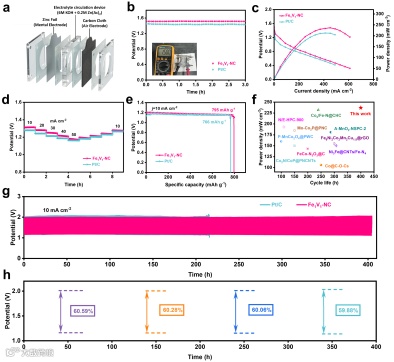

图 6. (a) Configuration diagram of the ZABs. (b) Open-circuit potential (OCP) curves (the inset is the picture of Fe1V1-NC-based ZAB connected to a multimeter). (c) Discharge polarization curves and corresponding power density curves of Fe1V1-NC -NC and Pt/C. (d) Galvanostatic discharge curves of Fe1V1-NC-based and Pt/C-based ZABs at various current densities from 10 to 50 mA·cm-2. (e) Galvanostatic discharge curves (Zn-mass-normalized specific capacities) of Fe1V1-NC and Pt/C at 10 mA·cm-2. (f) Comparison of Zn-air batteries performance with that of the PGM-free electrocatalysts reported previously. These data are also summarized in Table S8 with references. (g) Galvanostatic discharge/charge cycling performance of Fe1V1-NC -based and Pt/C-based ZABs at 10 mA·cm-2, and (h) corresponding discharge voltage stability
科学材料站
总 结 与 展 望
本研究通过原子级调控活性中心构型,实现了Fe-N-C催化剂ORR路径从“缔合”到“解离”的切换,从根源上避免ROS生成,同时通过Fe-V原子对的电子相互作用提升催化活性。Fe1V1-NC催化剂在ORR性能和稳定性上的突破,不仅为Fe-N-C催化剂的长期困扰提供解决方案,更揭示ORR路径与催化剂稳定性的内在关联,为设计高效稳定的非贵金属ORR催化剂提供新思路。未来,该策略有望拓展至其他能源催化反应,推动可持续能源器件的实际应用。
科学材料站
文 章 链 接
第一作者:冉兰、张逸晨
通讯作者:中南大学陈善勇教授、邱晓清教授,爱尔兰国立高威大学Pau Farràs博士
DOI:10.1002/anie.202514542
