大数跨境

西安理工大学李喜飞团队综述: 锂硫电池硫正极单原子催化剂的最新进展

西安理工大学李喜飞团队综述: 锂硫电池硫正极单原子催化剂的最新进展 科学材料站
2025-07-30
2
导读:西安理工大学李喜飞团队综述: 锂硫电池硫正极单原子催化剂的最新进展



科学材料站

文 章 信 息


 锂硫电池硫正极单原子催化剂的最新进展

第一作者:李梦阳

通讯作者:李喜飞

单位:西安理工大学

原文链接:https://doi.org/10.1016/j.nanoen.2025.111330


科学材料站

研 究 背 景


锂硫电池 (LSBs) 以其2600 Wh Kg-1的理论能量密度和1675 mAh g-1的比容量而闻名,通过锂阳极和硫阴极之间的可逆氧化还原反应实现。同时,硫具有储量丰富,成本效益高,环境友好的优点,这使得LSBs成为下一代能量存储和转换技术的非常有前途的选择。LSBs的广泛应用面临诸多挑战,包括LiPSs的穿梭效应、硫阴极导电性差、LiPSs反应动力学缓慢等,为应对这些挑战,需要开发具有高吸附能、良好导电性和强催化性能的阴极材料。单原子催化剂 (SACs) 独特的电子结构表现出多种电子捕获和供给能力,使其在充放电过程中对不同的LiPSs表现出不同的产物选择性。同时,由于接近100%的原子利用率和高吸附容量,SACs可以利用其大量的活性位点来调节氧化还原反应。



科学材料站

文 章 简 介


基于此,西安理工大学李喜飞教授团队在国际知名期刊Nano Energy上发表题为 “Optimization of Single-Atom Catalysts for Sulfur Cathode in Lithium-Sulfur Batteries: A Review” 的综述论文。该综述首先阐述了SACs在LSBs中的催化机理,然后探讨了优化SACs的策略,以缓解LSBs中的反应动力学迟滞,从金属中心原子的选择、中心原子的配位结构以及SACs与载体的协同作用3个方面谈论了SACs、双原子催化剂(DACs)和多原子催化剂在LSBs中的应用,并对原子催化剂在LSBs中的应用前景进行了展望。

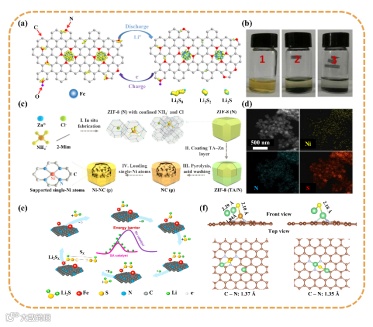

图1. a) LiPSs在Fe-PNC上表面转化的示意图. b) 1) 多硫化物溶液, (2) 添加PNC的多硫化物溶液和 (3) 添加Fe-PNC的多硫化物溶液中颜色变化的视觉表示. c) Ni-NC合成示图. d) Ni-NC的相应孔径分布. e) SAC Fe催化的Li2S氧化机理示意图. f) 有 (左) 和没有 (右) 催化剂的Li2S的计算脱锂模型.

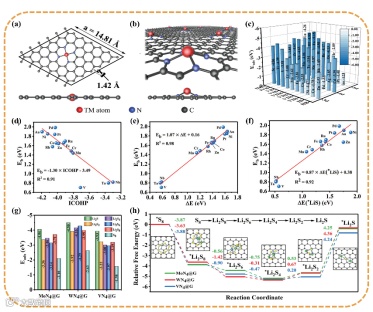

图2. a) 位于石墨平面内的单层M-N4@石墨金属原子的示意图. b) 位于石墨平面外的单层M-N4@石墨金属原子的示意图. c) Li2S在M-N4@石墨上的吸附能. d-f) 能垒 (Eb) 与晶体轨道汉密尔顿布居 (ICOHP) 的散点图,Li-S相互作用的ΔE和ΔE (*LiS). g) MoN4@石墨, WN4@石墨和VN4@石墨上不同硫物质的吸附能. h) MoN4@石墨, WN4@石墨和VN4@石墨上S8至Li2S放电反应的吉布斯自由能曲线.

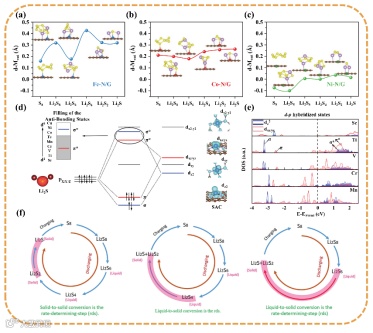

图3. a-c) Fe-NG, Co-NG和Ni-NG与LiPS相互作用后的d-Mout值趋势. d) SAC和Li2S之间的d-p轨道杂化模型. e) 五种SAC的dz2和dxz/yz轨道上的投影态密度:Sc, Ti, V, Cr和Mn. f) LSBs放电反应的速率决定步骤的更新.

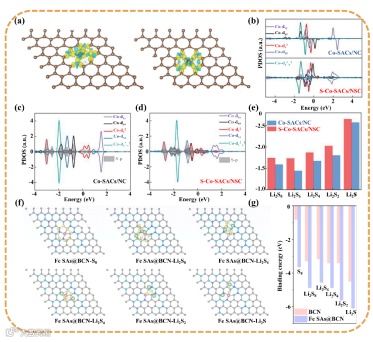

图4. a) S-Co-SAC/NSC和Co-SAC/NC之间的电荷密度差异. b) Co原子, c) Co-SAC/NC和d) S-Co-SAC/NSC的PDOS. e) Co-SAC/NC和S-Co-SAC/NSC的LiPSs物质的结合能. f) LiPSs在SAC Fe @ BCN上的吸附模型. g) LiPSs在SAC Fe @ BCN上的结合能.

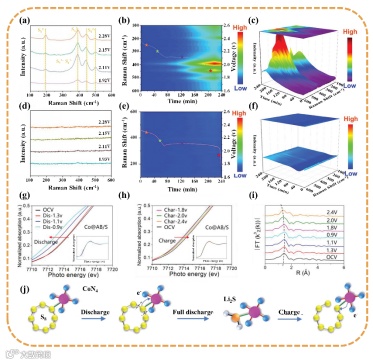

图5. a, d) S@CoSA-N3PS和S@NPS电极的原位拉曼光谱。b, c) S@ CoSA-N3PS的原位2D和3D时间分辨拉曼光谱. e, f) S@NPS电极的原位2D和3D时间分辨拉曼光谱. 在各种g) 放电和h) 充电状态下Co@AB/S电极的非原位Co K边缘XANES光谱的扩展图像,插图显示了完整的光谱. i) Co@AB/S阴极的k3加权EXAFS光谱的FT. j) ASSLSB中Co-N4的机制.

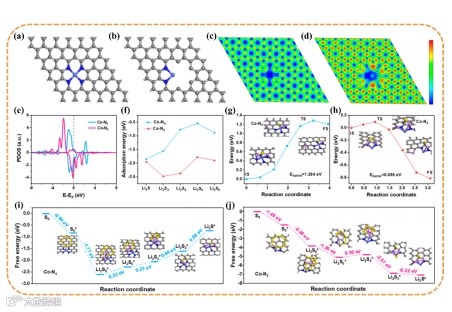

图6. DFT计算中a) Co-N4和b) Co-N2的理论模型. c) Co-N4和d) Co-N2的电荷密度差异. e) Co中d轨道的倾斜密度. f)Li2Sn的Co-N4和Co-N2的吸附能. g) Co-N4和h) Co-N2上Li2S的分解势垒. Li2Sn通过i) Co-N4和j) Co-N2的氧化还原能谱.

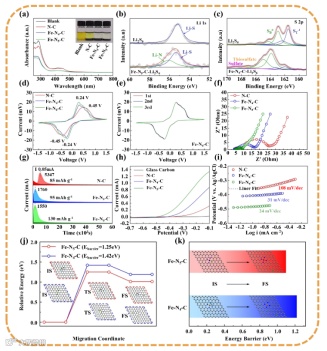

图7. a) N-C、Fe-N4-C和FeN5-C浸泡的Li2S6溶液的紫外-可见光谱(插图:Li2S6吸附试验的数字照片).从可视化吸附试验中分离的Li2S6和Fe-N5-C的b) Li 1s和c) S 2p的高分辨率XPS光谱. d, e) 具有不同电极的Li2S6对称电池的CV曲线和f) EIS光谱. g) Li2S沉淀曲线, h) LSV曲线和i) N-C, Fe-N4-C和Fe-N5-C的Li2S氧化的塔菲尔图. j) Li2S分解和k) Fe-N4-C和Fe-N5-C表面上Li离子迁移的能量.

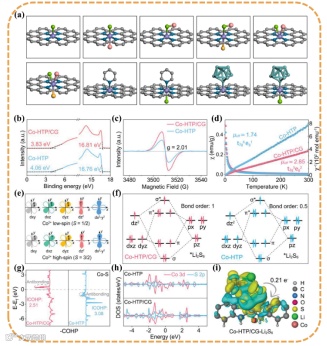

图8. a) 轴向协调示意图. 反应机理. b) UPS光谱,c) EPR光谱,和d) Co-HTP/CG和Co-HTP的M-T曲线. e) Co-HTP/CG和Co-HTP中Co位点的电子构型的示意图. f) Co位点和LiPSs中间体之间的轨道相互作用. g) Co-HTP/CG和Co-HTP的Co-S的晶体轨道汉密尔顿布居. h) 态密度计算 (DOS). 对于吸附在Co-HTP/CG和Co-HTP上的Li2S6. i) Li2S6吸附后Co-HTP/CG的差分电荷密度.

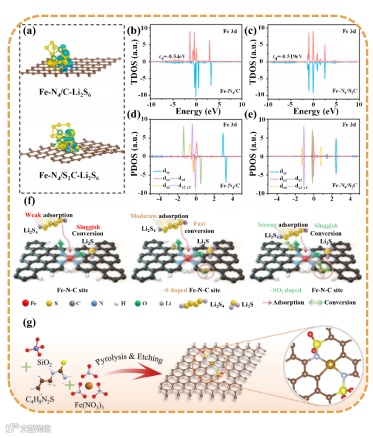

图9. a) Fe-N4/C-Li2S6和Fe-N4/S2C-Li2S6之间的电荷密度差异. b) Fe-N4/C的Fe 3d TDOS. c) Fe-N4/S2C的Fe 3d TDOS. d) Fe-N4/C的Fe 3d PDOS. e) Fe-N4/S2C的Fe 3d PDOS. f) 不同局部环境下Fe-N-C催化剂上LiPSs吸附和转化行为的示意图. g)FeN2C2-SOx-NC制备图.

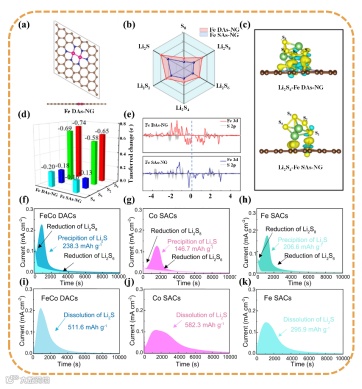

图10. a) DAC Fe模型示意图. b) LiPSs与Fe DAs-NG和Fe SAs-NG的结合能. c) Li2S4吸附在Fe DAs-NG和Fe SAs-NG上时的电荷密度差. d) 电荷从S转移到Fe原子. e) Fe DAs-NG和Fe SAs-NG吸附Li2S4后Fe 3d和S 2 p的DOS. Li2S与f) Fe-Co DAC, g) Co SAC和h) Fe SAC的恒电位成核曲线. Li2S与i) Fe-Co DAC, j) Co SAC和k) Fe SAC的溶解曲线.

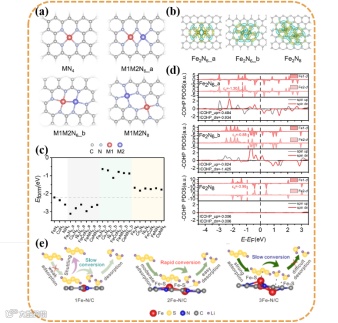

图11. a) SAC和DAC结构图 (M2N6_a, M2N6_B和M2N8). b) Fe-DAC之间的电荷密度差异. c) SAC和含有Fe, Co, 和Ni (以FeN4

作为参考值). d) Fe-DAC中金属原子的PDOS和金属原子对的晶体轨道汉密尔顿布居 (COHP). e) 具有不同Fe原子数的SAC的SRR示意图.



科学材料站

主 要 结 论


锂硫电池作为一种新型的能量储存和转换系统,以其高能量密度和丰富的硫储量而受到越来越多的关注。然而,硫阴极的氧化还原动力学和严重的穿梭效应阻碍了它的发展,大量研究表明,催化转化是一种重要的策略,在众多的催化剂中,SACs是促进硫转化反应的最有希望的候选者,本文系统地探讨了优化SACs以缓解硫阴极动力学迟滞的四个关键方面:(a)SACs与LiPSs之间的杂化是非常复杂的。为了获得具有优异性能的SACs,除了它们的d轨道电子之外,我们还应该考虑SACs的原子半径、电负性和局部微环境。(B)通过SACs的配位工程,可以将外部杂原子引入中心金属原子,从而赋予中心金属原子新的化学性质,并调节SACs的电催化活性、选择性和稳定性。(c)在载体选择方面,目前的研究主要集中在N掺杂的碳作为SACs的锚定载体,一方面,N可以有效地阻止SACs因聚集而形成团簇,另一方面,N掺杂增强了材料的导电性-这是LSBs中缺乏的关键性质。(d)LSBs中SACs的性能改进被广泛认可,但是硫阴极的氧化还原反应涉及多个复杂步骤,因此,选择具有多个催化活性中心的原子催化剂至关重要,大力开发多功能原子催化剂是制备高性能、长周期LSBs的关键。



科学材料站

通 讯 作 者 简 介


李喜飞,西安理工大学教授(二级)、博导,材料科学与工程学院院长,国务院政府特殊津贴专家,从事新能源二次电池的改性与应用研究,已发表SCI论文450余篇,包括ESI 高被引论文76篇,SCI引用次数31000余次,H因子96。入选国家级人才、2018~2024年科睿唯安“全球高被引科学家”、2021~2024年爱思唯尔“中国高被引学者”和英国皇家化学会会士等,被授予国家有突出贡献中青年专家、全国石油和化工优秀科技工作者等,获陕西省自然科学二等奖(1/6)和中国石化联合会科学技术二等奖(1/10)等。担任国际电化学能源科学院副主席、中国内燃机学会燃料电池发动机分会副主任、中国石油与化工联合会化工新材料专委会副主任、中国化学会电化学专委会委员和国际期刊Electrochemical Energy Reviews(影响因子:36.3)执行主编等,主持国家自然科学基金合作创新研究团队项目课题、国家自然基金面上项目和国家重点研发计划子课题等30余项科研项目。


添加官方微信 进群交流

SCI二氧化碳互助群

SCI催化材料交流群

SCI钠离子电池交流群

SCI离子交换膜经验交流群

SCI燃料电池交流群

SCI超级电容器交流群

SCI水系锌电池交流群

SCI水电解互助群

SCI气体扩散层经验交流群

备注【姓名-机构-研究方向】

说明

🔹本文内容若存在版权问题,请联系我们及时处理。

🔹欢迎广大读者对本文进行转发宣传。

🔹《科学材料站》会不断提升自身水平,为读者分享更加优质的材料咨询,欢迎关注我们。

投稿请联系contact@scimaterials.cn

致谢

感谢本文作者对该报道的大力支持。

点分享

点赞支持

点在看


【声明】内容源于网络
0
0
科学材料站
内容 0
粉丝 0
科学材料站
总阅读0
粉丝0
内容0
