协同蒙脱石通道与杂原子掺杂碳网络：实现快速离子传输与均匀沉积的钠金属阳极

科学材料站

2025-10-22

导读：协同蒙脱石通道与杂原子掺杂碳网络：实现快速离子传输与均匀沉积的钠金属阳极

科学材料站

文章信息

协同蒙脱石通道与杂原子掺杂碳网络：实现快速离子传输与均匀沉积的钠金属阳极

第一作者：吕佳泽

通讯作者：曹晏*

单位：中国科学技术大学、中国科学院广州能源研究所

科学材料站

研究背景

随着锂离子电池面临锂资源稀缺及产能瓶颈，钠离子电池因钠资源丰富、成本低廉而被视为大规模储能的理想替代方案。然而，钠金属负极虽然具有高理论比容量和低氧化还原电位，但在循环过程中容易形成枝晶，并生成不稳定、离子导电性差的固态电解质界面（SEI），从而降低电池安全性、库伦效率及循环寿命。因此，构建兼具快速离子传输、均匀钠沉积调控能力和高机械稳定性的人工界面层，已成为实现高能量密度、长寿命钠金属电池的关键研究方向。

科学材料站

文章简介

近日，来自中国科学技术大学的曹晏教授，在国际知名期刊Small上发表题为“Synergistic Montmorillonite Channels and Heteroatom-Doped Carbon Networks Enabling Fast Ion Transport and Uniform Deposition for Stable Sodium Metal Anodes”的文章。该研究通过将酸蚀蒙脱土（MMT）与氮/硫共掺的碳网络协同作用，构建了一种非均相复合材料C-MMT。该设计利用无机MMT的刚性层状骨架为钠离子快速传输提供低阻抗扩散通道，氮/硫掺杂碳提供丰富的亲钠成核位点，促进均匀的界面电场分布和缓冲体积变化。C-MMT@Na对称电池循环寿命超过3000 h，Na₃V₂(PO₄)₃全电池在5 C电流下循环超过2000次，表现出显著的倍率性能。本研究与计算模拟相结合，提出了一种有效的策略，利用层状MMT和掺杂碳之间的协同效应，为钠金属负极的发展提供了新的见解。

科学材料站

本文要点

要点一：Na+缩小层间距，N/S均匀掺杂

本研究设计了具有层状通道和杂原子掺杂碳骨架的复合材料C-MMT。首先通过酸蚀和Na⁺插层处理，使蒙脱土能够吸附亚甲基蓝（MB），随后碳化形成N/S共掺杂的导电碳层，均匀包覆在蒙脱石片层表面。阳离子交换有效缩小了层间距，并在碳骨架中引入丰富亲钠位点，构建了刚柔结合的异质结构。

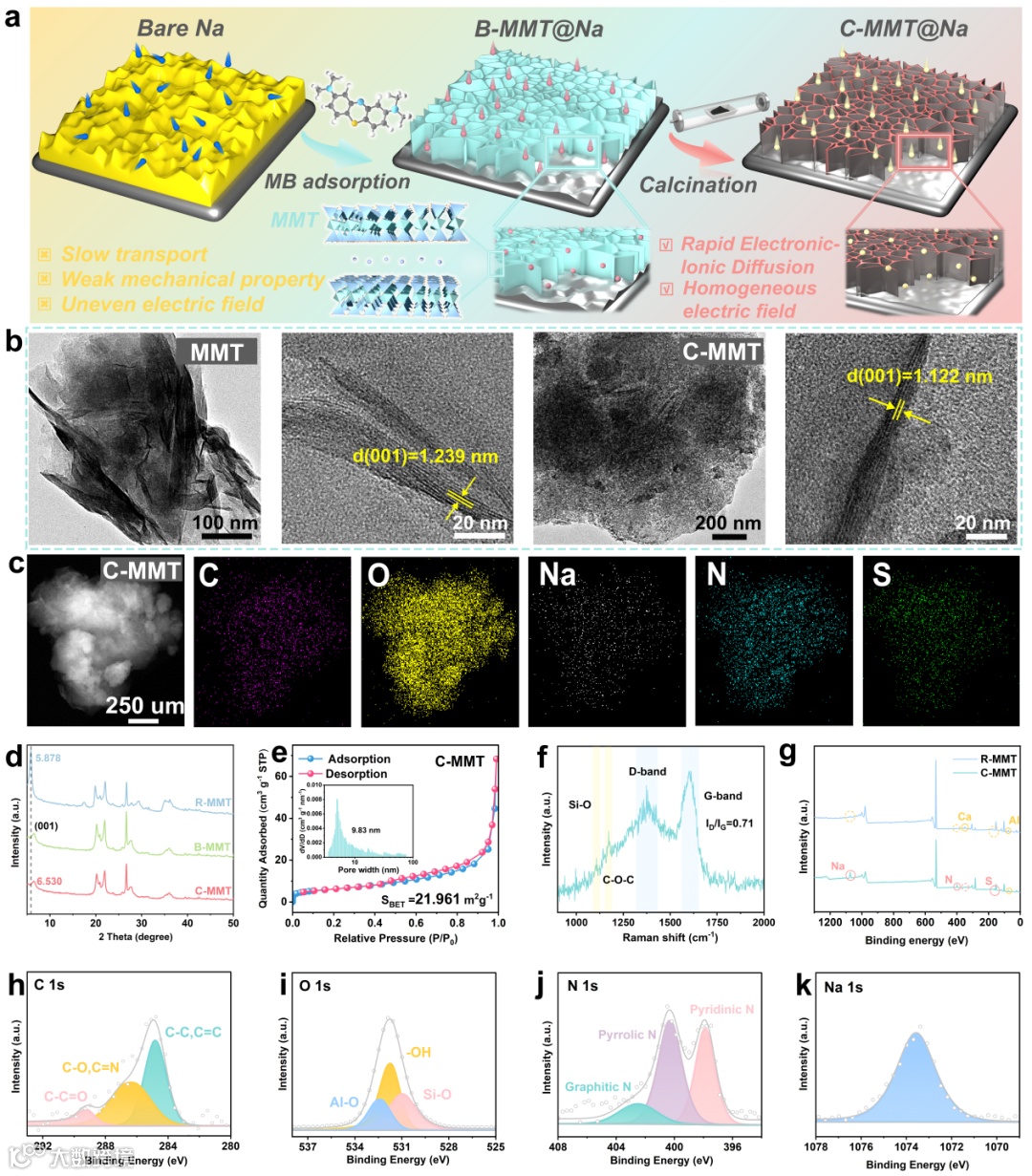

Figure 1. a) Schematic illustration of the preparation process of B-MMT@Na and C-MMT@Na anode. b) HRTEM image of MMT and C-MMT. c) HADDF STEM images of C-MMT and the corresponding mapping images of C, O, Na, N, and S. d) XRD patterns of R-MMT, B-MMT and C-MMT. e) N₂ adsorption and desorption isotherms of C-MMT and the inset shows the micropore size distribution. f) Raman spectra of C-MMT. g) XPS spectra of R-MMT and C-MMT. h-k) C 1s, O 1s, N 1s, and Na 1s spectra of C-MMT.

要点二：快速离子传输，实现均匀沉积

C-MMT@Na显示出最小接触角，表明电解液润湿性显著改善。其迁移数（tNa⁺）显著提高至0.60，同时表现出更高电流密度，并伴随去溶剂化活化能降低。原位光学显微观察显示，Na沉积过程更平整且无枝晶生成。Comsol表明界面电场分布均匀，Na⁺通量稳定，从而实现快速且均匀的钠沉积。

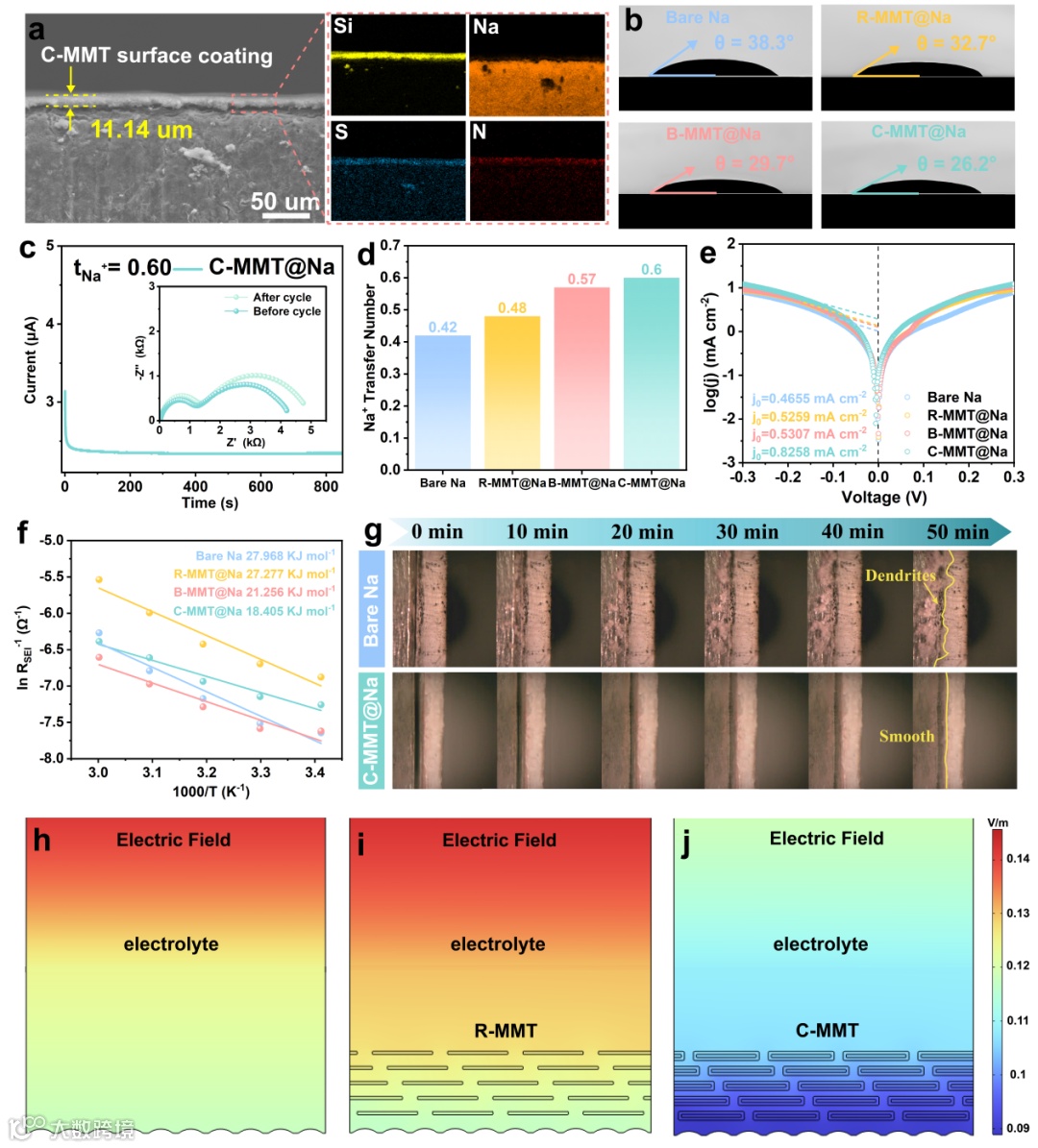

Figure 2. a) Cross-section of the C-MMT@Na and corresponding elemental mapping. b) Electrolyte wettability tests of bare Na, R-MMT@Na, B-MMT@Na and C-MMT@Na. c) The tNa+ of C-MMT@Na symmetric batteries and inset showing the Nyquist plots of impedance before and after polarization. d) The transfer number of bare Na, R-MMT@Na, B-MMT@Na and C-MMT@Na. e) Tafel curves. f) Desolvation activation energy of bare Na, R-MMT@Na, B-MMT@Na and C-MMT@Na fitted to the Arrhenius equation. g) In situ optical micrographs of the Na deposition process of bare Na and C-MMT@Na anode. Finite element simulation results of electric field distribution for h) bare Na, i) R-MMT@Na, and j) C-MMT@Na.

要点三：实现稳定长循环，降低成核过电势

C-MMT@Na在稳定钠沉积和抑制枝晶生长方面表现出优异性能，有效延长了对称电池的循环寿命，提升了成核稳定性，并诱导形成致密、无枝晶的沉积结构。

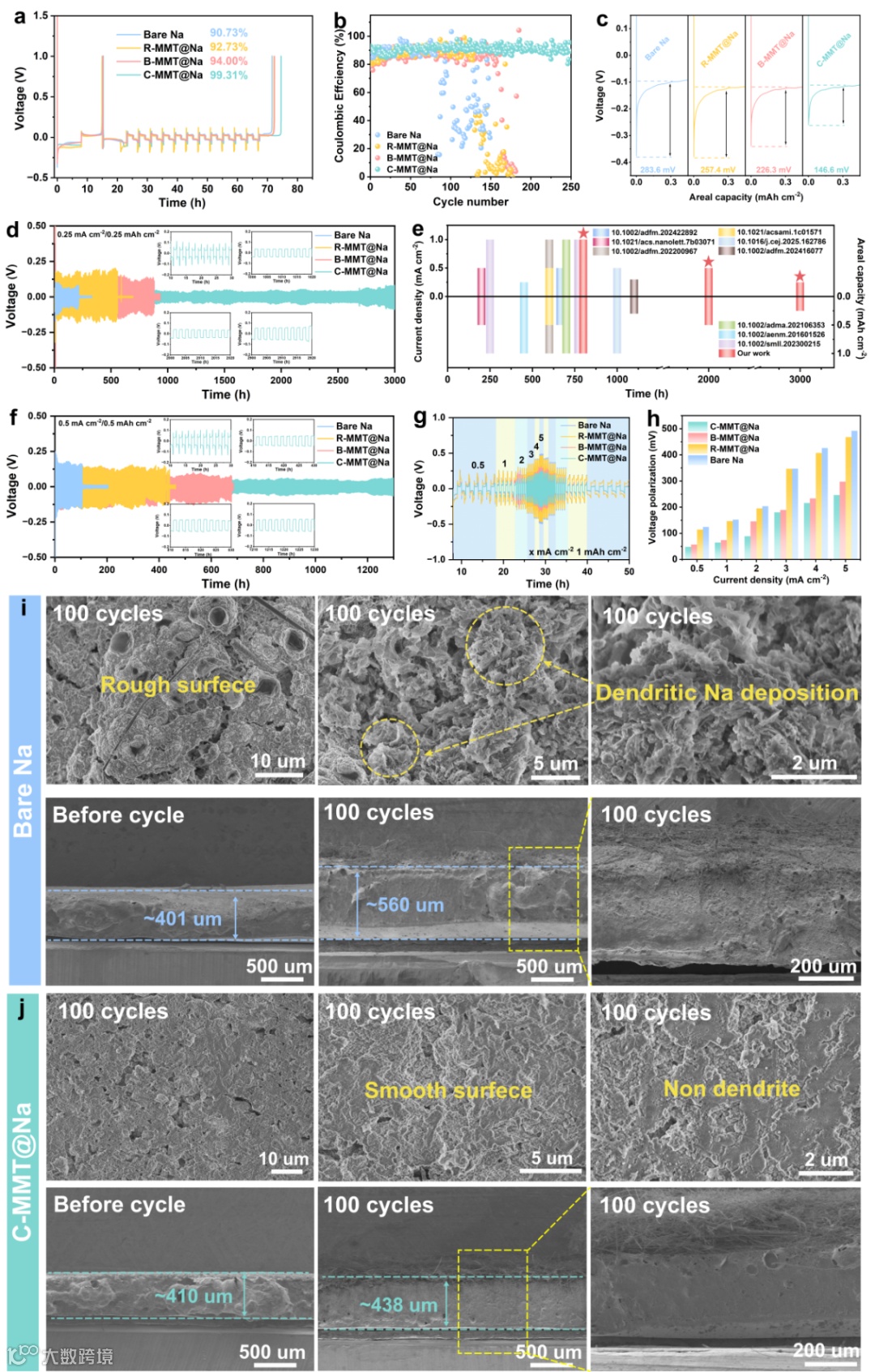

Figure 3. a) Coulombic effciency of NalICu, R-MMT@NallCu, B-MMT@NallCu, and C-MMT@NallCu cells tested using the Aurbach method. b) Coulombic efficiency and c) nucleation overpotential at0.5 mA cm^-2/0.5 mAh cm^-2. d) Cycling performances of bare Na, R-MMT@Na, B-MMT@Na and C-MMT@Na anode symmetric cells at 0.25 mA cm^-2 /0.25 mAh cm^-2 and f) 0.5 mA cm^-2 /0.5 mAh cm^-2. e) Comparison of cycling performance of this work with the previous works. g) Rate performance. h) The comparison of overpotential value at different current densities. i) The cross-section and top-view image of bare Na and j) C-MMT@Na anode before and after 100 cycles at 1 mA cm^-2/1 mAh cm^-2.

要点四：形成富无机 SEI 提升界面稳定性

XPS溅射结果显示，C-MMT@Na通过极性功能团调控，实现了钠负极界面成膜行为的显著优化。与Bare Na主要形成有机物主导的SEI不同，C-MMT@Na诱导形成了以NaF、Na₂CO₃等无机物为主的富集SEI。这种无机物富集的SEI增强了界面机械强度，使电池在多次充放电循环中仍能保持高效性能和长寿命。

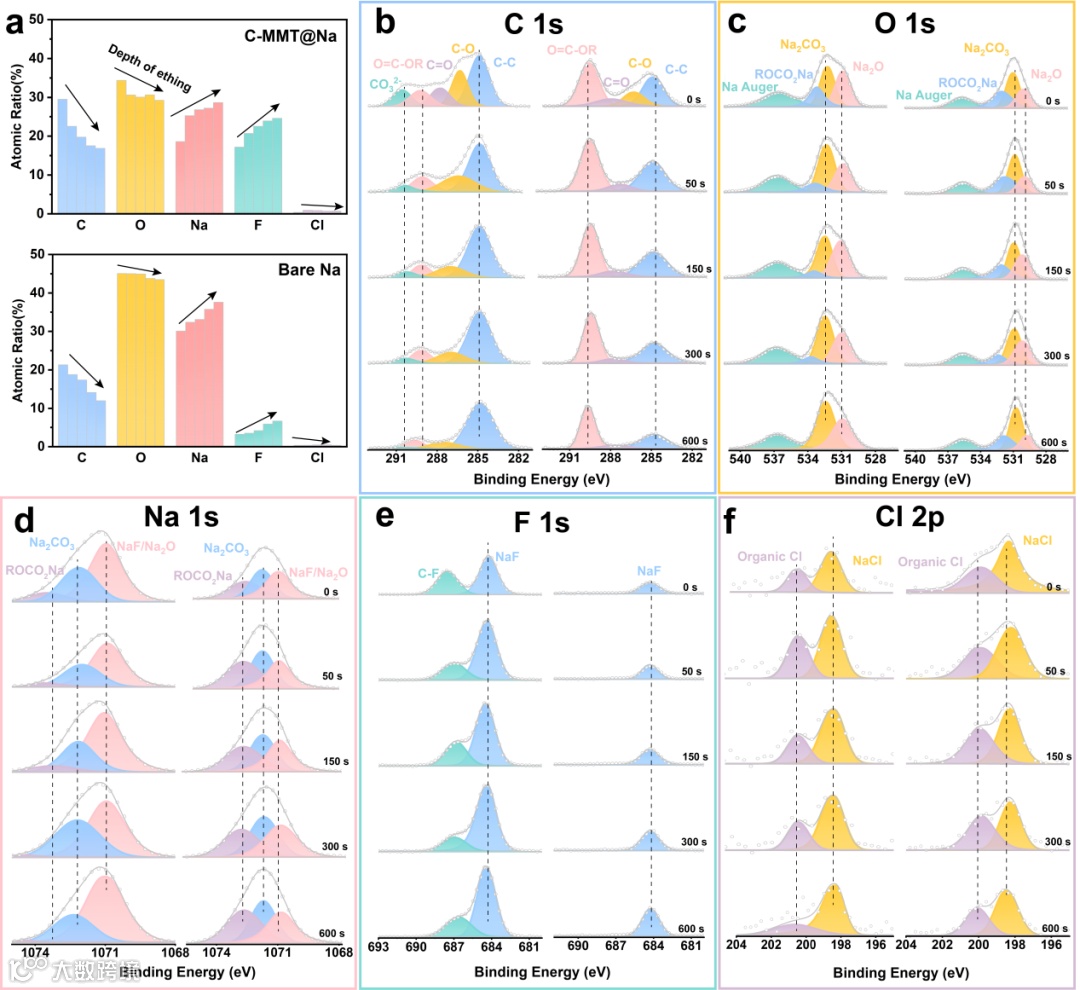

Figure 4. a) The atomic ratio of each element on the C-MMT@Na and bare Na anodes for various durations of Ar+ sputtering. Depth proling of b) C 1s, c) O 1s, d) Na 1s, e) F 1s and f) Cl 2p element distribution analysis by the XPS sputter etching technique of C-MMT@Na anode (left line) and bare Na (right line) after 100 cycles at 1 mA cm^-2 /1 mAh cm^-2.

要点五：DFT 计算揭示 C-MMT“中等吸附-低能垒”协同机制

采用DFT计算Na⁺的扩散途径和迁移能垒，以进一步评估C-MMT中成核与离子传输的协同作用。结果显示，Na⁺在MMT层间的迁移能垒最低，表明该异质结构能够兼顾充分的成核位点与高效离子扩散。C-MMT通过将MB-C的高亲钠性与MMT的快速离子通道结合，实现了稳定的Na⁺成核和高效迁移。

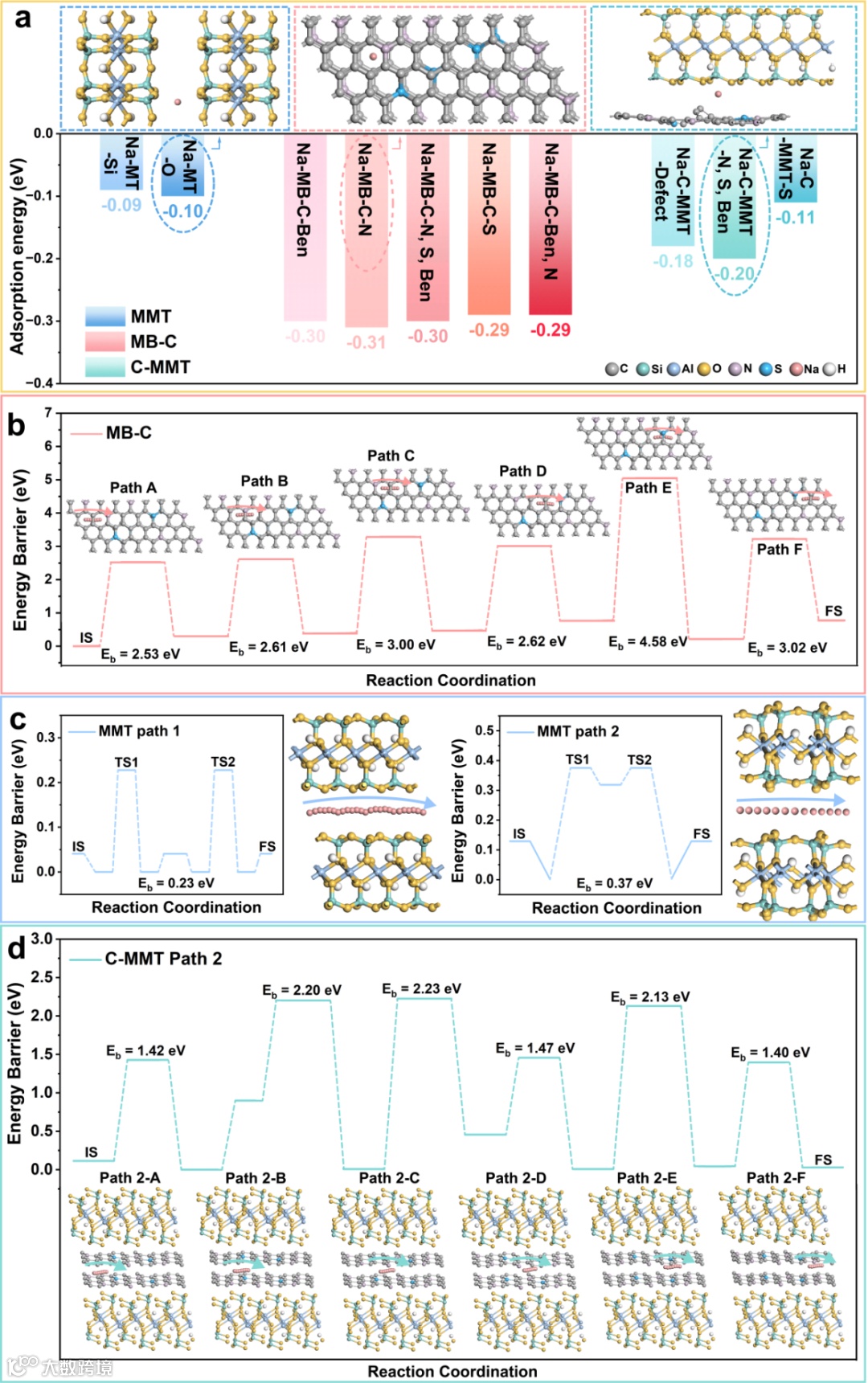

Figure 5. a) Summary of calculated binding energies of Na with MMT, MB-C and C-MMT (Inset: Stable structure model after Na adsorption at different sites). Diffusion energy barriers of Na⁺ along b) MB-C, c) MMT (Paths 1 and 2) and d) C-MMT (Path 2), with corresponding migration process.

要点六：全电池性能验证：兼顾高倍率与长寿命

在全电池体系中，C-MMT负极展现出卓越的循环稳定性和倍率性能。在5 C高倍率下循环2000次后，容量仍保持83.7%，钠离子扩散系数较Bare Na提高约一个数量级。C-MMT的结构设计在实际电池中同时实现了高能量密度和长循环寿命，与其他材料相比具有显著优势。

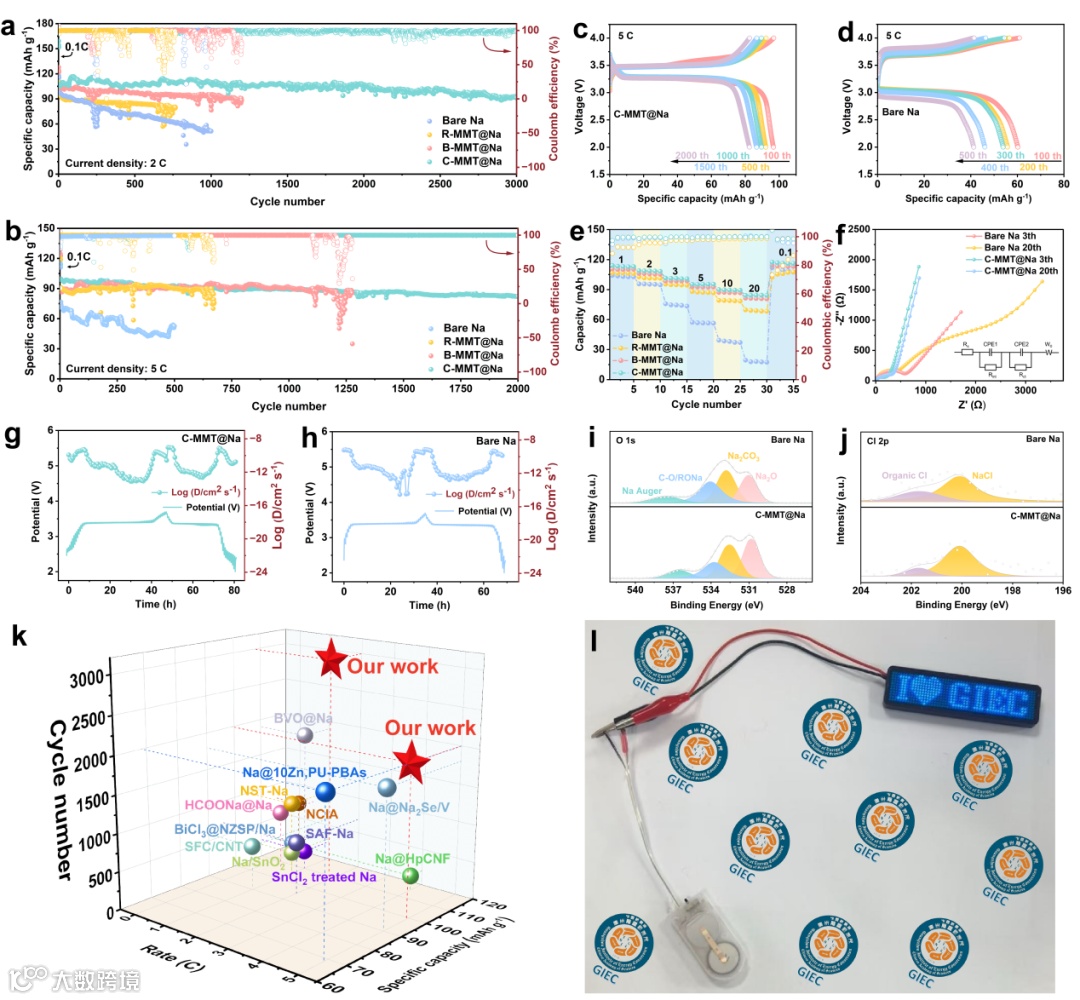

Figure 6. Cycling performance and the CE curve of the bare Na||NVP, R-MMT@Na||NVP, B-MMT@Na||NVP, and C-MMT@Na||NVP full cells at a) 2 C and b) 5 C. c, d) Charge-discharge curves of the C-MMT@Na||NVP and Na||NVP cells at different cycles at 5 C. e) Rate performances of the bare Na||NVP, R-MMT@Na||NVP, B-MMT@Na||NVP and C-MMT@Na||NVP full cells. f) Nyquist plots of Na||NVP and C-MMT@Na full cells after 3 cycles and 20 cycles. GITT profles and Na⁺ difusion coeffcient of g) C-MMT@Na||NVP and h) Na||NVP. High-resolution XPS spectra of i) O ls and j) Cl 2p for the C-MMT@Na||NVP and Na||NVP full cells after 100 cycles. k) Comparison of the electrochemical performances with the previously reported SMBs. I) Photo of C-MMT@Na||NVP full cell driving an LED screen.

科学材料站

结论展望

本研究通过蒙脱石通道与N/S共掺杂碳网络的协同设计，构筑出具有快速离子传输能力和丰富亲钠位点的C-MMT@Na结构。该结构实现了Na⁺的高效迁移与均匀沉积，同时诱导形成富含无机组分的SEI，显著提升了钠金属电池的循环稳定性和倍率性能。DFT计算结果进一步揭示了其扩散机制，表明C-MMT将MB-C的高亲钠性与MMT的快速离子通道相结合，实现了Na⁺的高效迁移和均匀成核。该设计策略可推广至其他层状材料与碳材料结合体系，在多种金属电池中具有广阔应用前景。

科学材料站

文章链接

Synergistic Montmorillonite Channels and Heteroatom-Doped Carbon Networks Enabling Fast Ion Transport and Uniform Deposition for Stable Sodium Metal Anodes

https://doi.org/10.1002/smll.202508896
