科学材料站
文 章 信 息
降低碱性海水电解Cl⁻腐蚀与活性损耗：氟化物电解质工程赋能NiFe-LDH阳极高效稳定产氢
第一作者：成京津、刘威
通讯作者：孙晓明、周道金、李亚平
单位：北京化工大学
科学材料站
研 究 背 景
氢能作为未来清洁能源体系的核心，其规模化生产需解决“淡水依赖”痛点——海水电解制氢既能规避淡水消耗，又具有耦合海上风电的潜力，是极具发展前景的技术路径。然而，海水中高浓度的Cl⁻会对析氧反应（OER）阳极造成双重危害：一方面削弱催化活性，导致过电势飙升；另一方面加速电极腐蚀，甚至生成Cl₂等有毒副产物，严重缩短电解装置寿命。
虽有研究通过构建阴离子层、引入贵金属等复杂电极设计缓解Cl⁻问题（如RuNiMo催化剂在0.5 A cm⁻²下运行3000小时），但这些方案制备工艺繁琐、成本高，难以工业化放大；且Cl⁻仍可能与集流体直接反应，一旦催化剂层脱落便导致催化剂快速失效。此外，传统碱性纯水电解用NiFe层状双氢氧化物（NiFe-LDH）阳极，在高盐环境下性能与稳定性大幅衰减，无法满足海水电解需求。因此，开发简单、高效且兼具高活性与长稳定性的海水电解策略，成为领域内亟待突破的关键瓶颈。
科学材料站
文 章 简 介
近日，来自北京化工大学的孙晓明教授、周道金副教授、李亚平副教授团队在国际顶级期刊Angewandte Chemie International Edition上发表题为“Fluoride-Engineered Electrolyte for Highly Stable and Efficient Alkaline Seawater Electrolysis at 2 A cm⁻²”的研究论文。该团队跳出“复杂电极修饰”的传统思路，创新性提出“氟化物电解质工程策略”——通过在碱性海水电解液中添加F⁻，无需改变NiFe-LDH阳极本身结构，即可同步实现“提升OER活性”与“抑制Cl⁻腐蚀”。该策略使NiFe-LDH在10 mA cm⁻²下过电势低至222 mV（较无F⁻体系降低29 mV），更在2 A cm⁻²高电流密度下稳定运行1000小时，稳定性较对照组提升约500倍，为海水电解规模化落地提供了实用方案。
科学材料站
图 文 简 析
图1：卤化物离子添加剂的筛选与验证

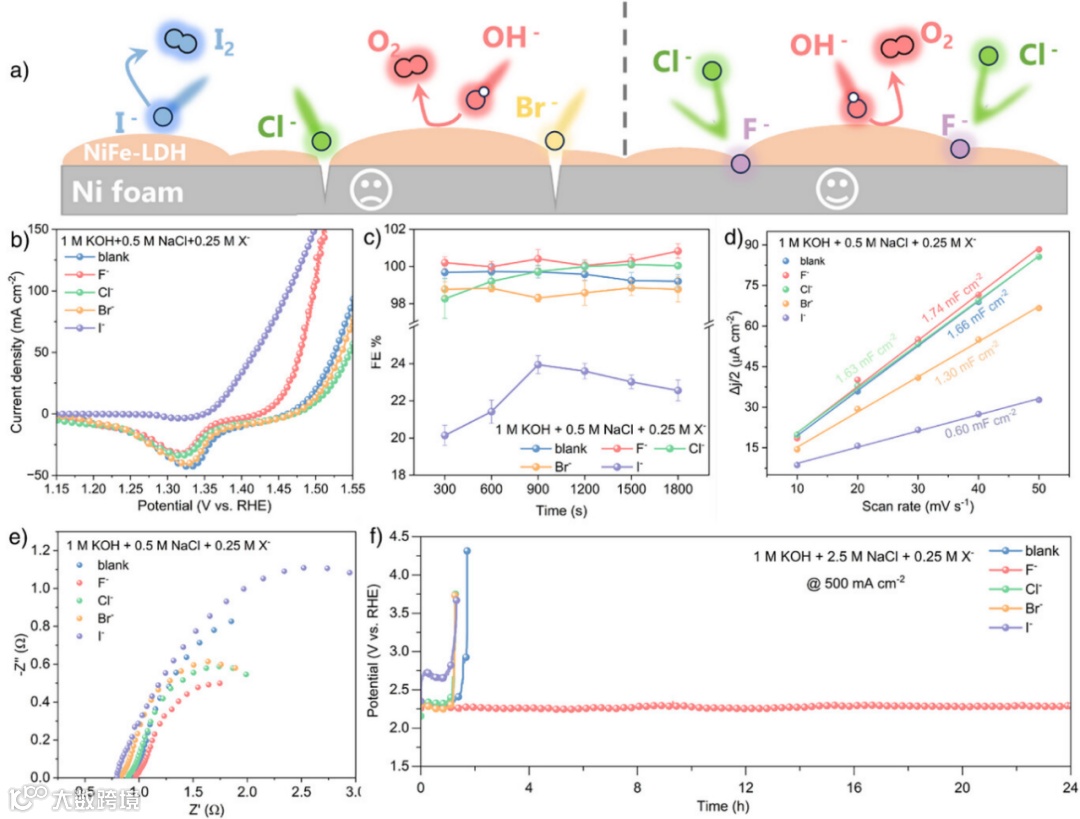

图1. a) 向电解液中添加卤素离子的效果示意图。b) 线性扫描伏安（LSV）曲线，c) 法拉第效率，d) 双电层电容计算，e) NiFe-LDH在不同电解质条件下的电化学阻抗谱（EIS）曲线（电解质：1 M KOH + 0.5 M NaCl + 0.25 M X⁻ (X = 空白, F, Cl, Br, I)）。f) NiFe-LDH在1 M KOH + 2.5 M NaCl + 0.25 M X⁻ (X = 空白, F, Cl, Br, I) 电解液中于500 mA cm⁻²下的计时电位（CP）测试。
图2：F⁻浓度优化与盐水环境下的性能/稳定性

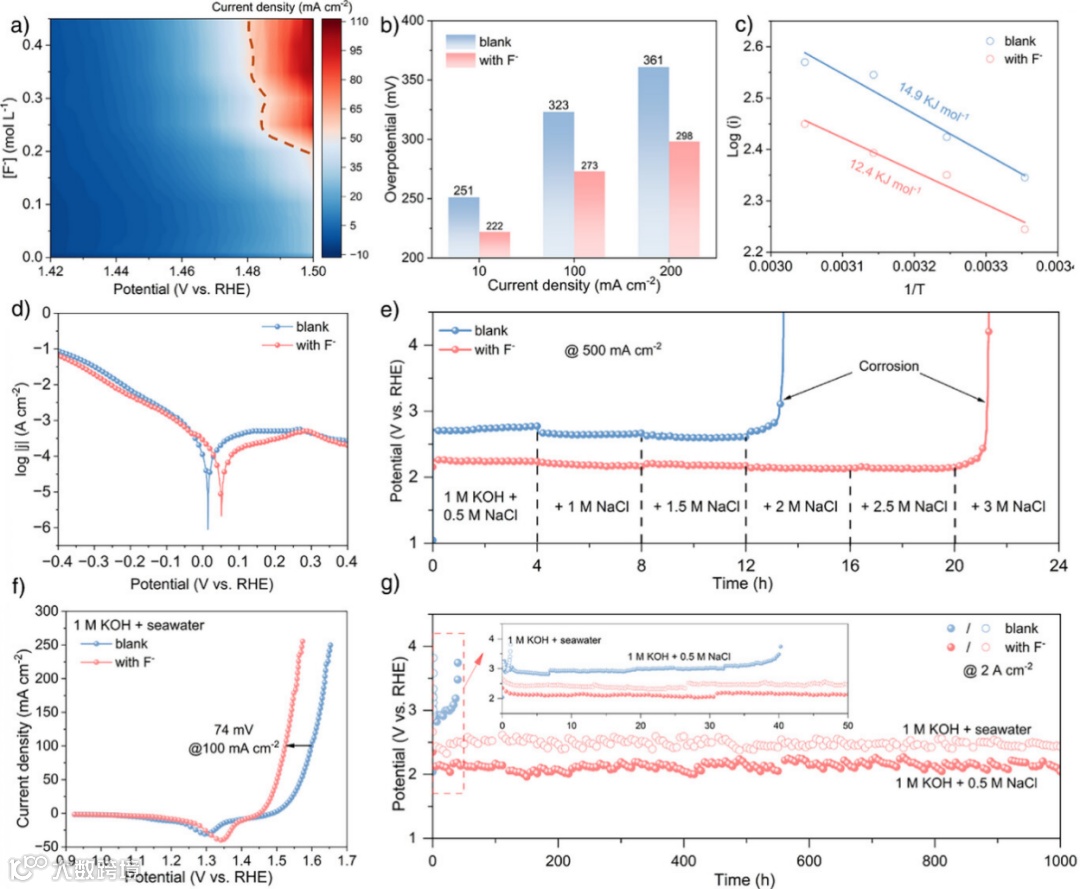

图2. a) 由极化曲线得出的等高线图，展示了NiFe-LDH的OER性能随NaF浓度的变化关系。b) 不同电流密度（10、100和200 mA cm⁻²）下的过电位比较，c) 交换电流对数对温度倒数的阿伦尼乌斯图，d) NiFe-LDH在不同电解质条件下的腐蚀电位测试。e) NiFe-LDH在500 mA cm⁻²下的CP响应（初始测试在1 M NaOH + 0.5 M NaCl和1 M NaOH + 0.5 M NaCl + 0.25 M F⁻中进行4小时，之后每4小时添加0.5 M NaCl）。f) NiFe-LDH在真实碱性海水中的LSV曲线。g) NiFe-LDH在2 A cm⁻²下的CP测试。
图3：NiFe-LDH@F⁻的电子结构演化与理论计算

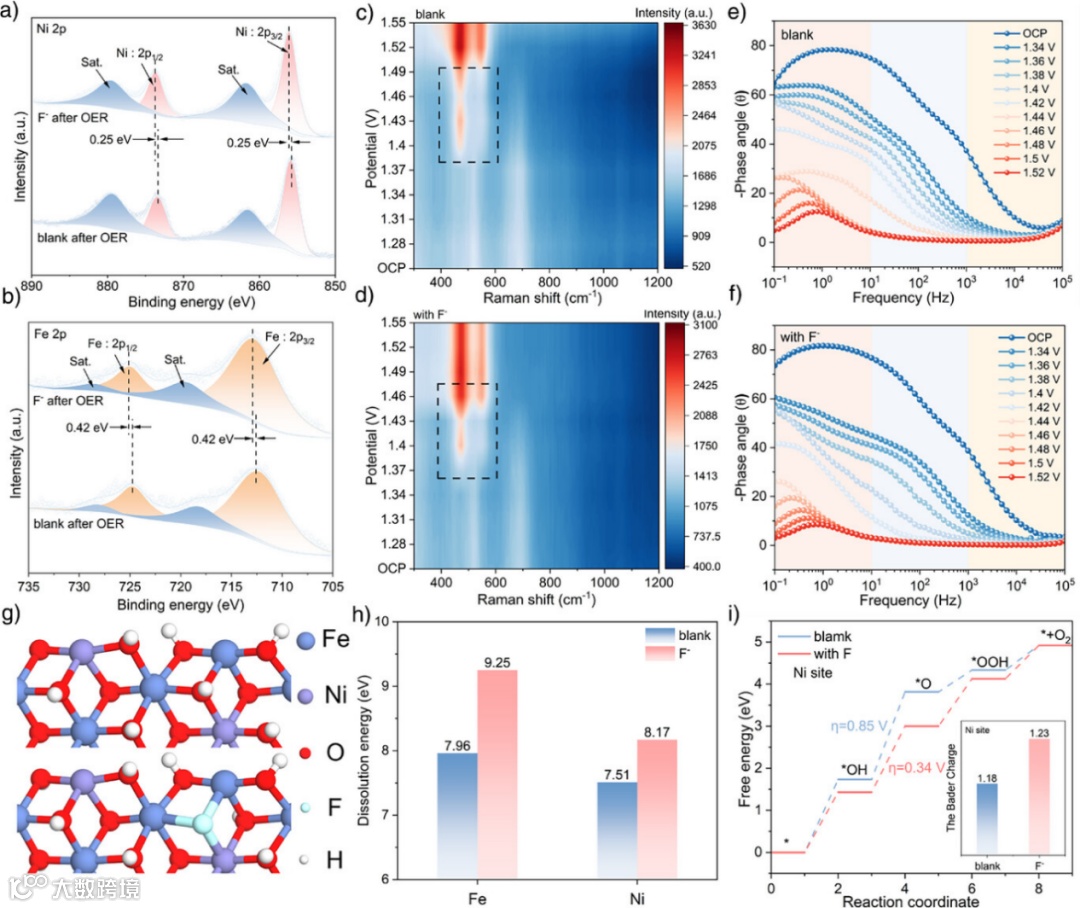

图3. a) Ni 2p和b) Fe 2p高分辨率XPS光谱（经过50小时CP测试后的NiFe-LDH）。c) 和d) 原位拉曼光谱；e) 和f) 原位EIS的Bode相位图（NiFe-LDH在不同电解质条件下）。g) NiFe-LDH和NiFe-LDH@F⁻的优化结构。h) NiFe-LDH和NiFe-LDH@F⁻中各种结构的Ni/Fe溶解能。i) NiFe-LDH和NiFe-LDH@F⁻中活性位点Ni的吉布斯自由能图和Bader电荷。
图4：Cl⁻排斥机制解析

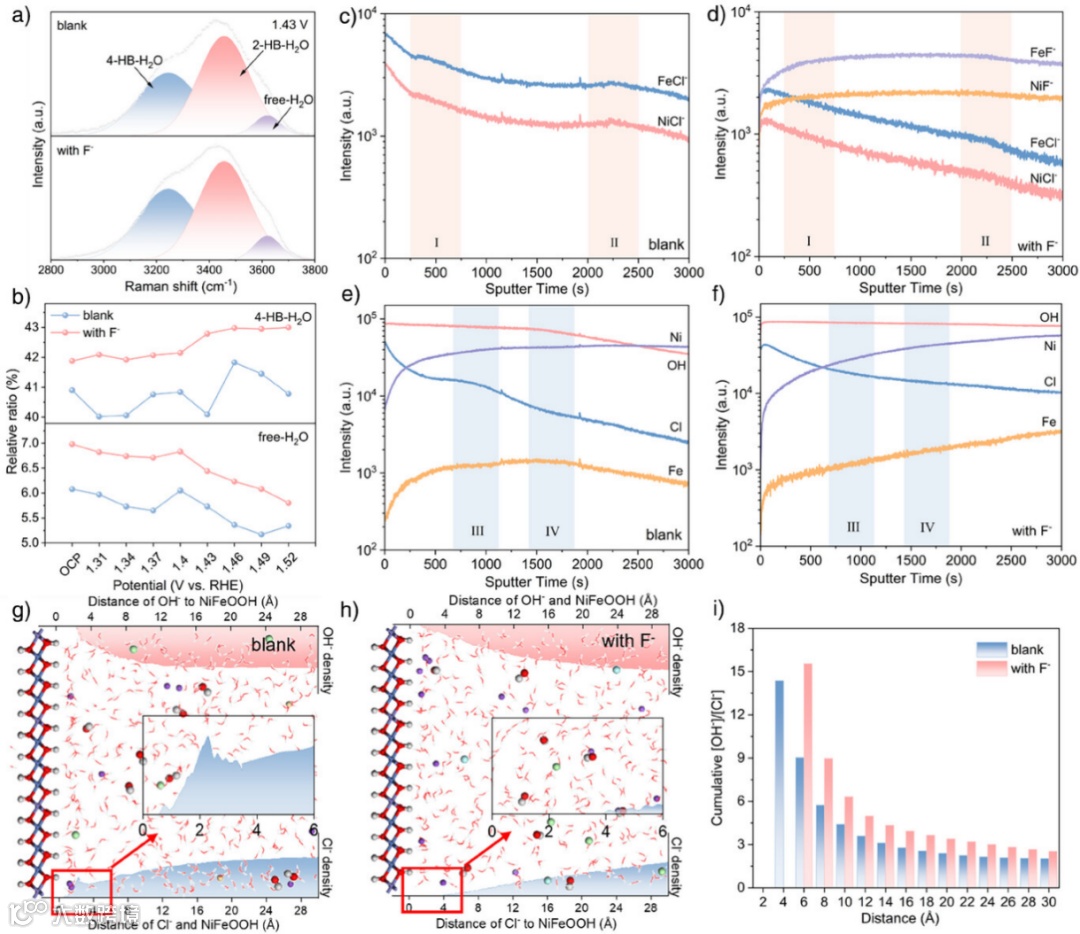

图4. a) 在1.43 V vs. RHE下H₂O峰的比较，b) 不同电位下NiFe-LDH在不同电解质条件下4-HB-H₂O和自由H₂O比例的对比。c) 和e) NiFe-LDH的Cl及各元素的TOF-SIMS谱图。d) 和f) NiFe-LDH@F⁻的Cl/F及各元素的TOF-SIMS谱图。g) 和h) NiFe-LDH和NiFe-LDH@F⁻界面模型示意图。i) NiFe-LDH和NiFe-LDH@F⁻的Cl⁻和OH⁻累积浓度比较。
科学材料站
本 文 要 点
要点一：F⁻电解质工程的“双重赋能”效应
F⁻凭借高电负性与高电荷密度，实现对NiFe-LDH阳极的双向优化：
1. 活性提升：F⁻吸附于电极表面，调控Ni/Fe活性位点电子环境，促进Ni²⁺/Fe²⁺氧化为高价态（Ni³⁺/Fe³⁺），增强OH⁻吸附能力，将OER活化能从14.9 kJ mol⁻¹降至12.4 kJ mol⁻¹，10 mA cm⁻²过电势降低了29 mV；
2. 稳定性增强：F⁻重构电极-电解质界面氢键网络，增加自由水含量以加速OH⁻传输，同时形成强氢键网络，使Cl⁻远离电极表面（距离从1 Å增至4 Å），避免对电极材料造成腐蚀。
要点二：性能的突破
1. 高活性：在模拟海水中，NiFe-LDH@F⁻在10、100、200 mA cm⁻²下过电势分别为222、272、292 mV，较空白组降低29、50、60 mV；在真实碱性海水中，100 mA cm⁻²过电势降低74 mV（从368 mV降至294 mV）；
2.超长稳定性：在2 A cm⁻²工业级电流密度下，稳定运行1000小时，性能衰减率仅10.8 μV h⁻¹，稳定性较空白组提升500倍；1 A cm⁻²下可稳定运行3000小时，是空白组的6倍；
要点三：Cl⁻排斥的界面机制
通过原位光谱（拉曼、ATR-IRAS）、TOF-SIMS与MD模拟证实：F⁻作为“氢键调控剂”，形成强氢键水（4-HB-H₂O），构建有序的氢键网络；同时F⁻的高电负性强于Cl⁻，通过氢键作用与静电排斥，阻止Cl⁻靠近电极表面。此外，F⁻的加入，抑制了Cl⁻诱导的Ni/Fe溶出，保障了电极结构完整性。
要点四：研究启示与未来方向
本研究证实“电解质工程”是解决海水电解瓶颈的高效路径，未来可进一步探索：
1. F⁻与其他电解质组分（如碱浓度、功能添加剂）的协同作用，以进一步降低过电势；
2. 该策略在其他阳极材料（如CoFe-LDH、Ir基催化剂）中的普适性；
3. 放大实验中F⁻的循环利用与成本控制，推动其在实际海水电解装置中的应用。
科学材料站
文 章 链 接
Fluoride-Engineered Electrolyte for Highly Stable and Efficient Alkaline Seawater Electrolysis at 2 A cm⁻²
https://doi.org/10.1002/anie.202518106
科学材料站
通 讯 作 者 简 介
孙晓明教授简介：北京化工大学教授，博士生导师。2000年和2005年于清华大学化学系获理学学士和理学博士学位。2008年在斯坦福大学完成博士后研究回国，进入北京化工大学化工资源有效利用国家重点实验室工作。2011年获国家自然科学基金杰出青年基金资助，2019获年中组部万人计划领军人才。主要从事无机纳米材料化学研究，在电解水、燃料电池和气体超浸润电极器件领域取得进展。目前已在Nature, Nat. Catal., Joule, Chem, Nat. Commun., Proc. Natl. Acad. Sci. USA, J. Am. Chem. Soc., Angew. Chem. Int. Ed., Adv. Mater., Chem. Soc. Rev., Acc. Chem. Res.等国际能源材料与化学主流刊物以通讯作者发表论文200余篇，引用数三万余次；出版专著一本。申请国际专利13项，获授权3项；获国家发明专利授权80余项，近10项已经完成转化。曾承担国家自然科学基金重点项目、国家自然科学基金国际（地区）重点合作项目、国家重点研发项目等多项科研项目。
周道金副教授简介：北京化工大学副教授，国家级青年人才，北京市科技新星。2019年12月博士毕业于北京化工大学，随后在多伦多大学、美国西北大学开展博士后工作，研究兴趣主要包括无机材料合成及电催化应用。目前以（共同）第一作者及通讯作者在国际知名期刊Nature, Nat. Commun., Angew. Chem. Int. Ed., J. Am. Chem. Soc, Chem. Soc. Rev., Sci. Bull.等发表文章40余篇，他引超过4000次。以项目负责人的身份主持国家自然科学基金面上项目、青年基金，北京市自然科学基金青年项目等项目7项, 2022年获得中国科协青年人才托举工程支持。
李亚平副教授简介：北京化工大学副教授。2005年3月毕业于北京理工大学，目前就职于北京化工大学化学学院。主要从事过渡金属及其氧化物的电催化性能的理论模拟计算和研究，现阶段主要体现在电解(海)水，氧还原，二氧化碳还原等领域。目前在国内外SCI收录杂志上发表论文50余篇，其中主要包括Small, ACS AMI, Nanoscale, J. Catal., Science China Materials., Mol. Catal., J. Chem. Phys., Chem. Phys. Lett., Phys. Rev. E., Phys. Lett. A等等。
添加官方微信 进群交流
SCI二氧化碳互助群
SCI催化材料交流群
SCI钠离子电池交流群
SCI离子交换膜经验交流群
SCI燃料电池交流群
SCI超级电容器交流群
SCI水系锌电池交流群
SCI水电解互助群
SCI气体扩散层经验交流群
备注【姓名-机构-研究方向】
投稿请联系contact@scimaterials.cn
点分享
点赞支持
点在看
