大数跨境

双管齐下!键应变耦合界面电荷工程,解锁水系锌硫电池超快动力学

双管齐下!键应变耦合界面电荷工程,解锁水系锌硫电池超快动力学 科学材料站
2026-02-03
1
导读:双管齐下!键应变耦合界面电荷工程,解锁水系锌硫电池超快动力学



科学材料站

文 章 信 息


键应变与界面电荷工程协同实现水系锌硫电池硫正极超快固-固氧化还原

第一作者:阳敏

通讯作者:颜子超*,刘黎*,朱智强*,

单位:湖南大学,湘潭大学


科学材料站

研 究 背 景


全球日益增长的能源需求推动了人们对兼具高能量密度、本征安全性和可扩展制造的电化学储能技术的广泛研究。硫基电池因其高理论容量(1675 mAh g−1)、元素储量丰富和成本低廉而成为一种前景广阔的解决方案。尽管锂/钠硫电池是当前研究的主流,但它们依赖高活性的碱金属(Li、Na)和易燃的有机电解质,引发了严重的安全担忧。采用稳定的锌金属和不可燃水系电解质的水系锌硫(Zn−S)电池,已成为一种更安全的选择。与传统锂/钠硫电池易于发生多硫化物溶解的固-液-固转化机制不同,水系Zn-S电池中硫(S)与硫化锌(ZnS)之间的固-固转化能有效避免因穿梭效应导致的活性材料流失。然而,这种看似有利的相变带来了两个固有限制:1)硫中S−S键的反复断裂/重组需要高活化能,导致严重的极化;2)硫和ZnS的电子绝缘性将导致活性物质界面钝化,造成容量快速衰减。



科学材料站

文 章 简 介


近日,湖南大学朱智强教授&颜子超副教授、湘潭大学刘黎教授合作,针对水系锌硫电池中双向固-固硫转化动力学迟滞的难题,提出了键应变与界面电荷工程的协同创新策略。研究团队设计并合成了一种多尺度碳载碲-硫复合正极材料(TexS1-x-Te@C, 0<x<0.1),该材料同时包含化学键合的Te(Te−S键)和原位生成分散的单质Te。研究发现:化学键合的Te在硫基体中引入键应变,削弱了硫内部的化学键,同时改变单质硫的能带结构,提升活性材料本征电导率,从而降低了硫还原反应(SSSRR)能垒。单质Te则作为界面电荷加速器,通过与ZnS形成导电界面并对碘基催化剂具有强烈化学吸附作用,显著促进了I/I3氧化还原对的循环,进而驱动相邻ZnS的化学氧化,大幅提升了硫氧化反应(SSSOR)的动力学。这种协同设计使得水系Zn−S电池实现了优异的性能:低电化学极化(0.38 V)、高能量密度(872 Wh kg−1)、优异的倍率性能(6 A g−1下容量保持599 mAh g−1)以及超过2400次的稳定循环。

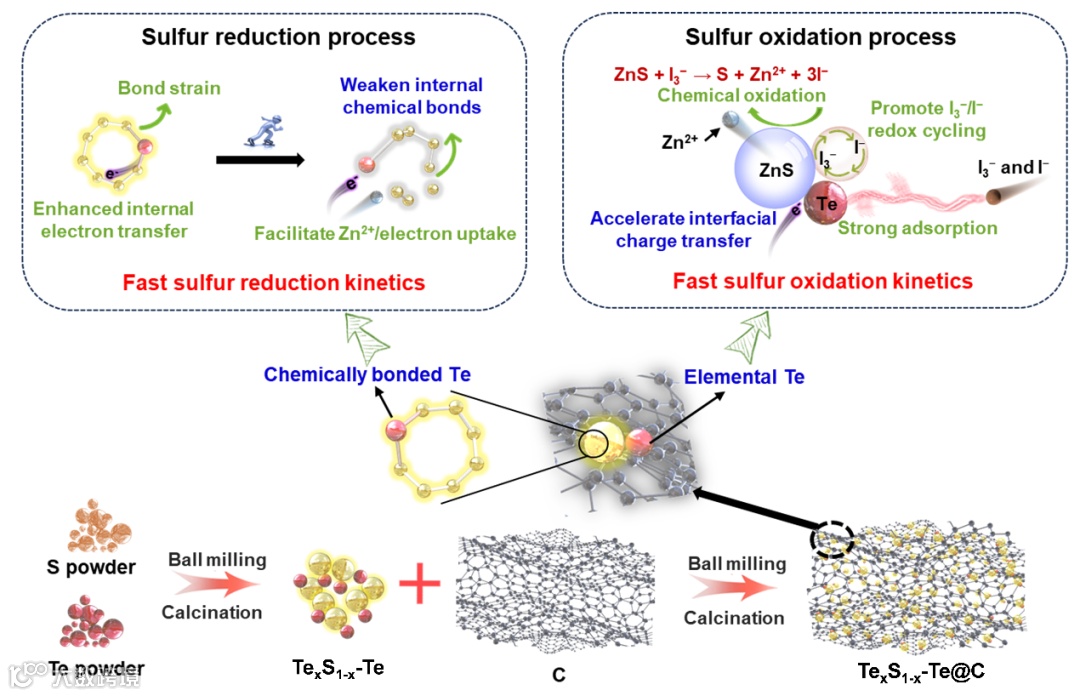

图1. 含有化学键合Te和元素Te域的TexS1-x-Te@C复合材料的合成过程和反应机理示意图。化学键合的Te削弱了硫基体的内部化学键,降低了固-固硫还原的能垒,而单质Te促进了界面电荷转移,加速了I/I3氧化还原循环,促进了ZnS的化学氧化。



科学材料站

本 文 要 点


要点一:材料设计与结构表征

研究团队通过球磨-煅烧工艺成功合成了的TexS1-x-Te复合材料(0 < x < 0.1)。XRD图谱显示,TexS1-x-Te保持了正交晶系的硫相,但(222)晶面出现左移角度偏移,对应晶格膨胀。此外,在27.7°处出现与单质Te特征峰重叠的增强衍射峰,表明复合材料中单质Te相与硫相共存。XPS的Te 3d谱图在573.2 eV和574.2 eV处分别显示出归属于Te−Te金属键和Te−S共价键的特征峰,证实了Te原子成功掺入硫基体并保留了部分单质Te域。Raman光谱在342 cm−1处观察到的Te−S键伸缩振动峰,表明Te是取代S8环中的硫位点进入晶格。这些表征结果共同证明了同时含有化学键合Te与单质Te双相结构的成功构建。

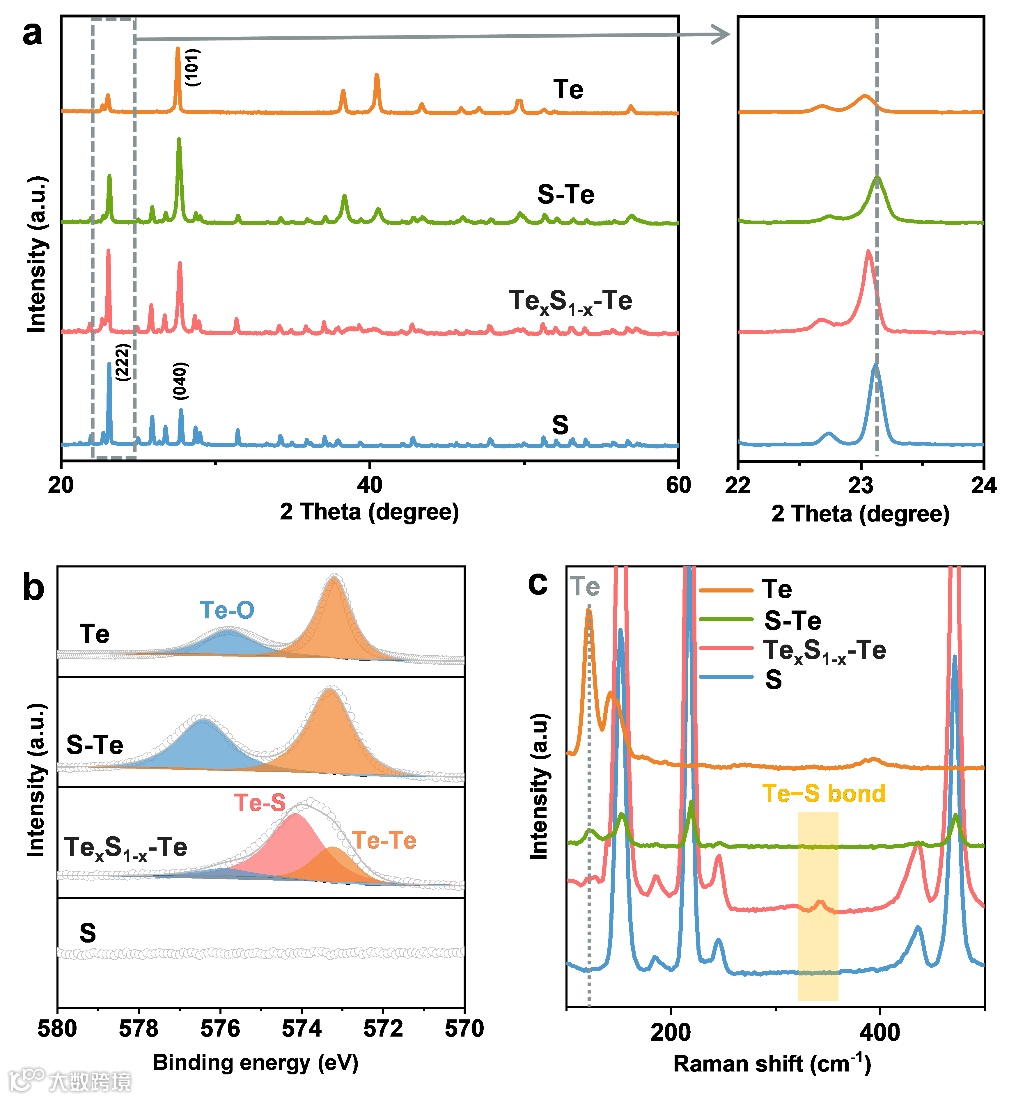

图2. TexS1-x–Te、S-Te混合物、纯S和纯Te的a) XRD图谱;b) Te 3d XPS谱图;c) 拉曼光谱。


要点二:化学键合Te对硫还原动力学的提升机制

理论计算表明,Te掺杂(以Te1S7模型为例)将S8框架中的平均键应变从0提高到0.038,Te−S键长(2.412 Å)相较于S−S键长(2.063 Å)径向膨胀了16.9%,并通过键角畸变在S8框架内产生局域拉伸应力场,有效弱化了内部化学键能并降低了结构稳定性,从而促进了硫的电化学还原。同时,极性Te−S键的结构应变调控了硫的电子能带结构。DFT计算显示,Te掺杂使S8的带隙从2.45 eV缩小至1.62 eV,降低了33.9%,这主要源于费米能级附近p轨道贡献的增强。实验上,仅含Te−S键的Te0.01S0.99复合材料的电荷载流子密度(4.99×1015 N cm−3)相比纯硫(2.96×1015 N cm−3)提高了近1.7倍。这表明化学键合Te不仅通过晶格应变弱化内部化学键,还通过能带结构调制提升了本征电导率,从而协同促进SSSRR动力学。在含碘电解液中,TexS1-x-Te@C正极在0.74 V处呈现明显的放电平台,远高于S@C正极的0.40 V。对比实验表明,仅含单质Te的S-Te@C正极平台电压(0.42 V)改善有限,而仅含Te-S键的Te0.01S0.99@C正极平台电压提升至0.59 V。因此,TexS1-x-Te@C的优异性能主要归功于Te−S键的作用。在无碘电解液中,Te0.01S0.99@C仍能保持0.58 V的高放电平台,进一步证实了化学键合Te在改善SSSRR动力学中的关键作用。

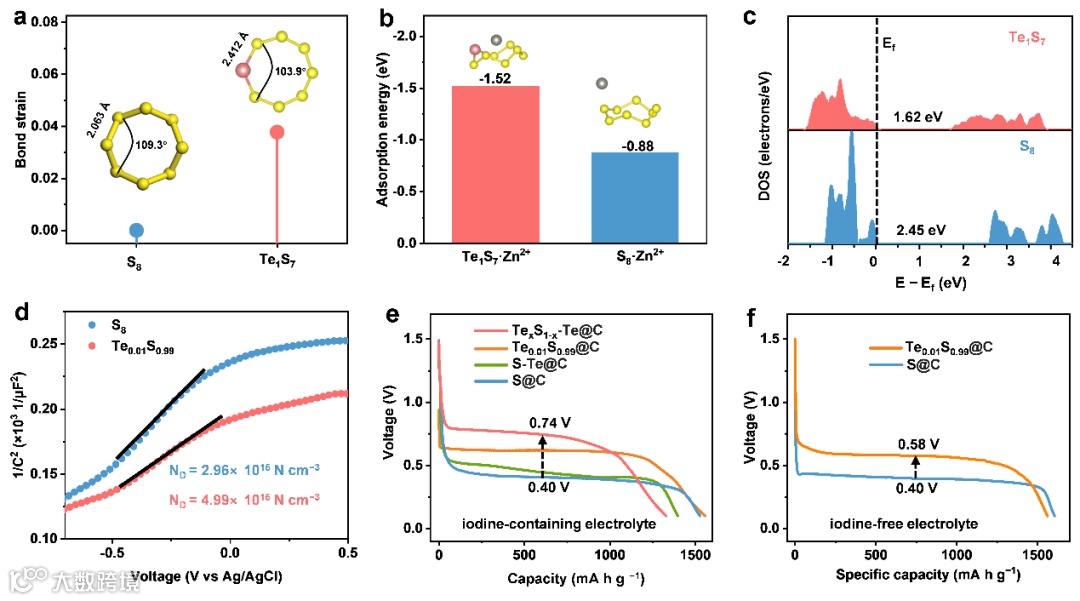

图3. a) S8和Te1S7模型中计算的平均键应变(插图显示键长与键角);b) Te1S7–Zn2+和S8–Zn2+配体的吸附能计算值;c) S8和Te1S7的态密度分布;d) S8和Te0.01S0.99样品的莫特-肖特基分析;e) 不同正极在含碘电解液中的恒电流放电曲线;f) Te0.01S0.99@C和S@C正极在不含碘电解液中的放电曲线。


要点三:单质Te对硫氧化动力学的加速机制

绝缘的ZnS|S相界从根本上限制了界面电荷转移,阻碍了I/I3电对的电化学转化,从而限制了其催化效率。在本工作中,TexS1-x-Te@C复合材料中的单质Te,在SSSOR过程中与ZnS紧密接触形成导电的ZnS|Te界面,从而加速界面电荷转移。同时,Te扭曲的内部结构诱导了表面电荷极化,使其能够对碘物种产生强烈的化学吸附。这些区域成为I电化学氧化为I3的电子受体,进而引发相邻ZnS的化学氧化(ZnS +I3 → S + Zn2+ + 3I)。DFT计算揭示了Te与ZnS对碘物种吸附的显著差异:Te对I和I3的化学吸附能(-3.05 eV和-4.38 eV)明显强于ZnS的物理吸附(-2.68 eV和-3.36 eV)。这种优先吸附有助于碘物种在活性位点的富集。此外,Te位点上I → I3反应的吉布斯自由能变(ΔG = -7.05 eV)低于ZnS位点(ΔG = -6.03 eV),表明Te更利于促进I的氧化。实验证明将I3溶液与ZnS粉末混合,溶液颜色在3小时内完全褪去,产物的Raman和XRD谱图显示出强烈的硫相信号,直接证明了I3对ZnS的化学氧化能力。因此,碘介导的SSSOR是一个电化学-化学协同的两步过程:

电化学过程:3I − 2e → I3(决定充电平台电压)

化学过程:ZnS + I3→ S + Zn2+ + 3I

电化学测试显示,TexS1-x-Te@C正极的氧化平台为1.12 V,低于S@C的1.21 V。仅含单质Te的S-Te@C正极平台降至1.16 V,而仅含Te−S键的Te0.01S0.99@C正极平台(1.20 V)改善甚微。这表明SSSOR动力学的提升主要源于单质Te的贡献。

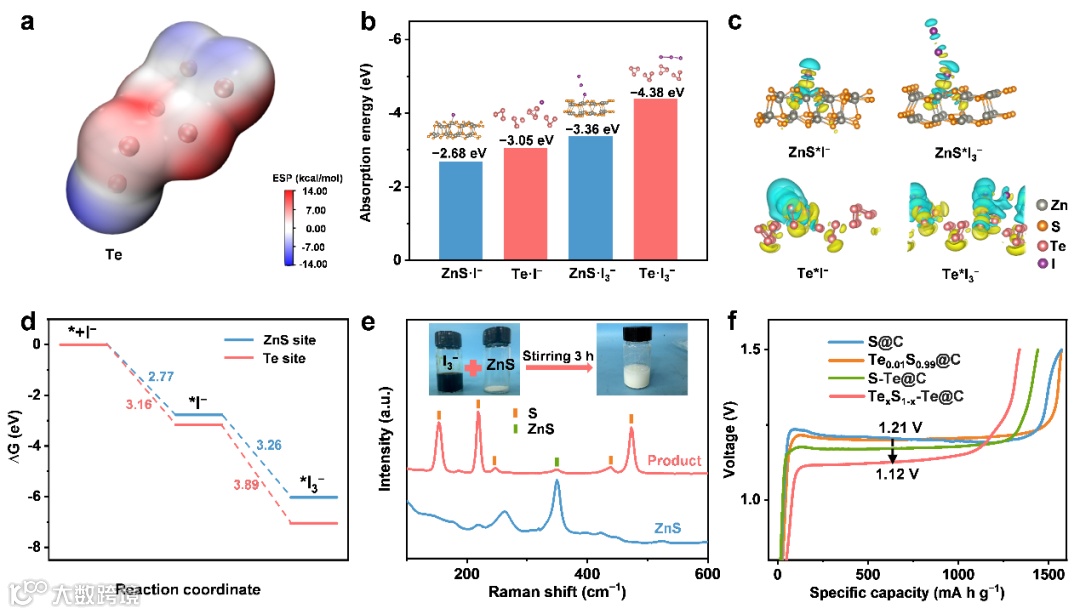

图4. a) Te的静电势(ESP)分布图;b) ZnS-I、Te-I、ZnS-I3、Te-I3配体的吸附能计算值;c) I和I3在Te和ZnS位点上的电荷密度差分图;d)I在Te和ZnS上氧化路径的吉布斯自由能计算;e) ZnS与I₃⁻溶液混合搅拌后沉淀物的拉曼光谱(插图为反应前后溶液照片);f) 不同阴极在0.1 A g−1下的恒电流充电曲线。


要点四:水系Zn−S电池的电化学性能提升

得益于双相Te构型(化学键合Te与单质Te)的协同作用,TexS1-x-Te@C正极在水系Zn-S电池中实现了双向固-固硫氧化还原动力学的协同增强。该正极放电平台高达0.74 V,充电平台低至1.12 V,电压滞后仅0.38 V,显著优于文献中大多数正极材料(图5b)。该正极还具有优异的倍率性能(6 A g−1下容量为599 mAh g−1)和超长的循环稳定性(6 A g−1下循环2500圈后容量487 mAh g−1)(图5c,d)。组装的软包电池能为商用手机供电(图5e),展示了其应用潜力。动力学分析表明(图5f,g),其反应活化能较硫正极降低了37.8%,Zn2+扩散系数提升了3个数量级,从本质上解释了其快速的氧化还原动力学。

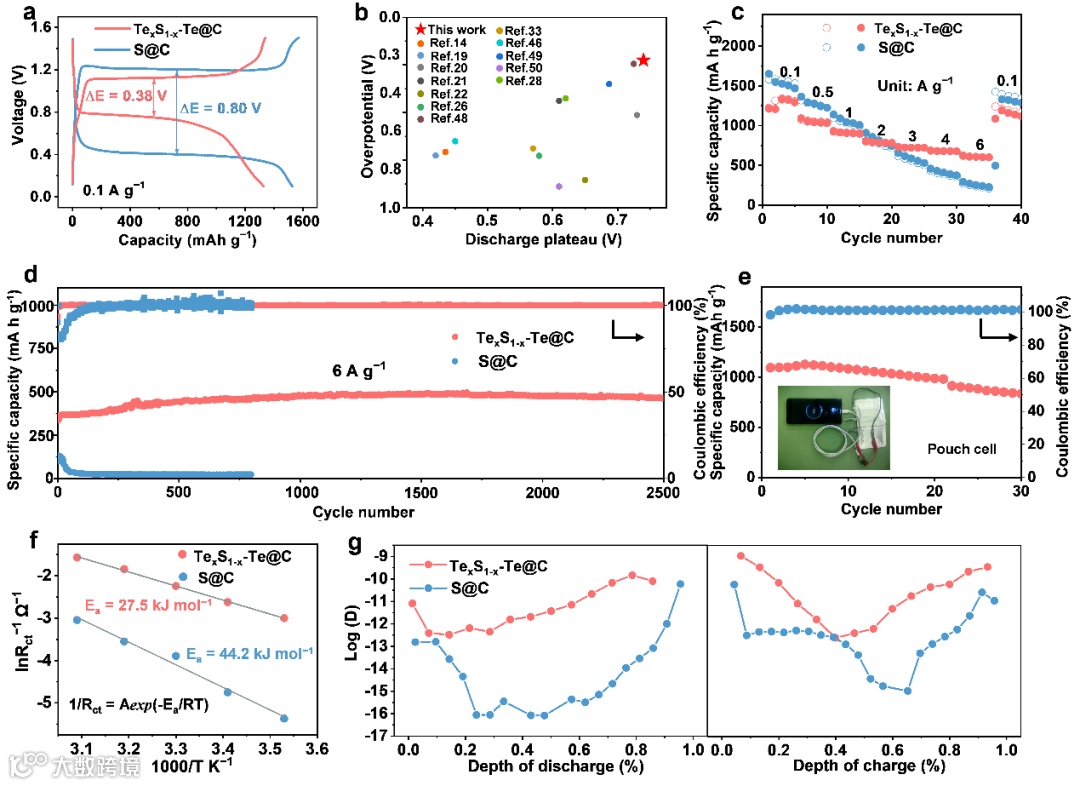

图5. a) TexS1-x-Te@C和S@C电极在0.1 A g−1下的充放电曲线;b) TexS1-x-Te@C与已报道Zn-S电池阴极的过电位对比;c) 不同电流密度下的倍率性能;d) 6 A g−1下的循环稳定性;e) 0.5 A g−1下软包电池的循环性能(插图显示其为手机供电);f) 计算活化能及g) GITT测得的Zn2+扩散系数对比。


要点五:TexS1-x-Te@C正极的转化机理

原位XRD显示,单质Te的(101)峰在充放电过程中几乎无位移,且未观察到ZnTe相,表明在含碘醚/水电解液中单质Te的电化学活性有限。相反,硫正极在放电时出现ZnS衍射峰,充电时消失,表明其良好的电化学可逆性。完全放电产物的XRD峰向低角度轻微偏移,这可能是由于Te掺杂进入ZnS相形成了ZnTe1-xSx所致。XPS分析进一步证实:放电态S−Zn键结合能高于标准ZnS,可能源于Te掺杂引起的阳离子空位;放电后Te−S键结合能降低,表明电子向硫的极化增强;而Te-Te键态在整个过程中保持不变。重要的是,在硫完全转化为ZnS时,Te-S键信号依然存在,这强有力地证明了Te−S键在电化学过程的结构稳定性及 Te掺杂的ZnTexS1-x的放电产出生成。因此,这些结果表明整个过程是TexS1-x-Te与ZnTexS1-x之间的高度可逆转化,且Te-S键和单质Te在相变过程中持续存在,确保了氧化还原动力学提升的持久性。

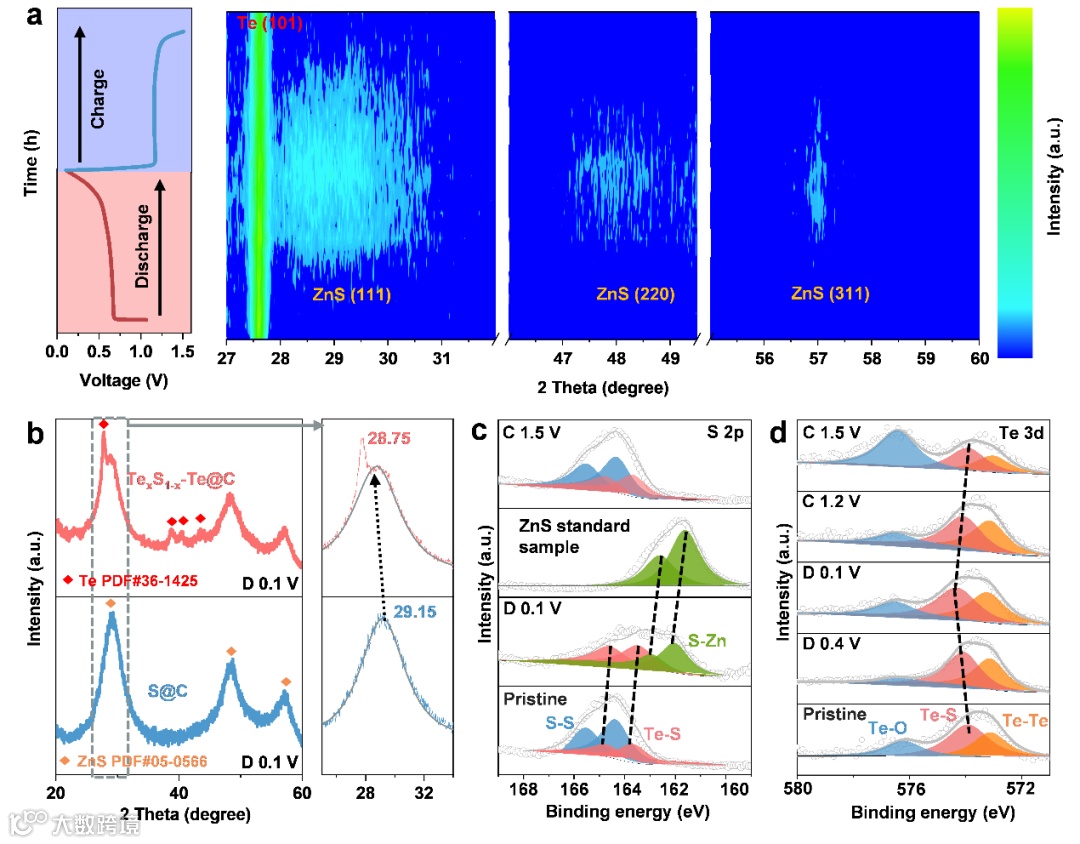

图6. a) TexS1-x-Te@C正极首次充放电过程中的原位XRD等高图;b) 完全放电态TexS1-x-Te@C与S@C阴极的XRD谱图对比;c) 原始态、完全放电态、完全充电态下正极的S 2p 谱图;d) 充放电过程中正极的Te 3d XPS谱图。



科学材料站

文 章 链 接


Min Yang, Zichen Qu, Yu Han, Hui Zhang, Yaheng Geng, Zhe Hu, Zichao Yan,* Li Liu,* and Zhiqiang Zhu*, Synergistic bond-strain and interfacial charge engineering enable ultrafast solid-solid sulfur redox in aqueous zinc batteries, Energy Storage Mater.

https://doi.org/10.1016/j.ensm.2026.104931



科学材料站

通 讯 作 者 简 介


朱智强,湖南大学化学化工学院教授、博士生导师,入选国家海外高层次青年人才、湖南省科技创新领军人才。主要研究方向为低成本储能电池材料与器件设计,包括有机储能电池、水系锌离子电池等。迄今为止,在J. Am. Chem. Soc., Angew. Chem. Int. Ed., Natl. Sci. Rev. 等期刊发表SCI论文80余篇,总引用次数9000余次,H因子47。主持国家重点研发计划青年科学家项目等国家级/省部级项目9项。担任eScience、Carbon Neutralization、Chinese Chemical Letters等期刊编委/青年编委。作为共同完成人,获2016年天津市自然科学一等奖、2020年高等学校科学研究优秀成果奖(科学技术)自然科学一等奖。


颜子超,湖南大学化学化工学院副教授,博士生导师,岳麓学者。于2020年博士毕业于澳大利亚伍伦贡大学。2021年加入湖南大学,2023年获湖南省优秀青年基金,并承担了国家自然科学基金青年/面上项目、重庆市面上项目等项目,长期从事新型储能电极材料结构设计,储能机制及应用的相关研究。以第一作者或通讯作者在Nat. Commun., Angew. Chem. Int. Ed., Adv. Mater. 等权威刊物上发表多篇研究性论文。


刘黎,湘潭大学化学学院教授,博士生导师。2009年6月从南开大学博士毕业后进入湘潭大学工作,2015年获湖湘青年英才,2021年获湖南省优秀研究生导师。主要研究方向为先进储能材料与器件。承担了国家自然科学基金面上项目、湖南省教育厅重点项目等项目,发表SCI论文70余篇,获得授权发明专利12项。


添加官方微信 进群交流

SCI二氧化碳互助群

SCI催化材料交流群

SCI钠离子电池交流群

SCI离子交换膜经验交流群

SCI燃料电池交流群

SCI超级电容器交流群

SCI水系锌电池交流群

SCI水电解互助群

SCI气体扩散层经验交流群

备注【姓名-机构-研究方向】

说明

🔹本文内容若存在版权问题,请联系我们及时处理。

🔹欢迎广大读者对本文进行转发宣传。

🔹《科学材料站》会不断提升自身水平,为读者分享更加优质的材料咨询,欢迎关注我们。

投稿请联系contact@scimaterials.cn

致谢

感谢本文作者对该报道的大力支持。

点分享

点赞支持

点在看


【声明】内容源于网络
0
0
科学材料站
内容 9163
粉丝 0
科学材料站
总阅读9.0k
粉丝0
内容9.2k
