广东工业大学张伟/黄少铭教授团队AM：P-block化合物嵌入SEI可在低温钠金属电池中实现超稳定的电池循环- 大数跨境

首页

广东工业大学张伟/黄少铭教授团队AM：P-block化合物嵌入SEI可在低温钠金属电池中实现超稳定的电池循环

科学材料站

2025-12-09

导读：广东工业大学张伟/黄少铭教授团队AM：P-block化合物嵌入SEI可在低温钠金属电池中实现超稳定的电池循环

科学材料站

文章信息

钠离子电池因钠资源储量丰富、成本低廉，被视为锂离子电池在电动汽车和大规模储能领域的理想替代方案。其中，钠金属阳极（SMA）凭借超高理论容量（1167 mAh g⁻¹）和低氧化还原电位（-2.71 V vs 标准氢电极），成为实现高能量密度钠离子电池的核心组件。然而，钠金属阳极面临三大固有挑战：无宿主沉积导致的剧烈体积膨胀（>300%）、枝晶生长引发的安全隐患，以及脆弱固态电解质界面（SEI）带来的界面不稳定性，严重阻碍了其商业化进程。

广东工业大学黄少铭教授团队联合华侨大学、宁波东方理工大学等单位，在国际顶级期刊《Advanced Materials》发表题为 “P-Block Compounds Incorporated into SEI Enable Ultra-Stable Cell Cycling in Low-Temperature Sodium-Metal Batteries” 的研究性文章（DOI: 10.1002/adma.202518384）。该工作创新性地提出p区化合物改性策略，通过喷雾热解、聚吡咯（PPy）包覆及原位碲化工艺，制备出NiTe₂纳米晶锚定的N掺杂碳空心微球（NiTe₂@NC）复合材料。该材料在电化学活化过程中原位形成亲钠相Na₂Te和高导电金属Ni，构建多功能界面层，同步解决了钠金属沉积均匀性、SEI稳定性及低温离子传输三大瓶颈，为高性能钠金属电池的开发提供了全新设计范式。

科学材料站

本文要点

要点一：构筑p区化合物改性空心多孔结构，实现结构与界面协同优化

以蔗糖、硝酸镍（Ni (NO₃)₂・6H₂O）和碳酸氢钠（NaHCO₃）为原料，经喷雾干燥、稳定化处理得到三维网络化碳微球前驱体；通过 FeCl₃引发吡咯单体聚合形成 PPy 包覆层，再经高温碲化反应，最终制备出 NiTe₂纳米晶均匀分散的 N 掺杂碳空心微球（NiTe₂@NC）。SEM、TEM 表征显示（图 1），NiTe₂@NC 保持完整的空心多孔结构，表面褶皱丰富，孔径分布在 1.7-8.0 nm 之间，比表面积达 212.5 m2 g⁻¹。PPy衍生的碳层不仅增强了结构完整性，其含有的电负性 N 原子还能诱导 Ni²⁺均匀分散，避免NiTe₂纳米晶团聚（对比 NiTe₂@C 样品的颗粒团聚现象）。XRD、XPS及EDS mapping证实，NiTe₂以正交晶相存在，C、N、Ni、Te 元素在碳骨架中均匀分布，Te与C形成的Te-C键强化了NiTe₂与碳基质的结合，为电子快速传输奠定基础。

这种分级多孔空心结构兼具多重优势：提供充足的钠沉积空间以缓解体积膨胀，加速电解液浸润，降低局部电流密度；N掺杂碳基质与NiTe₂的协同作用提升了材料导电性和反应活性位点数量。

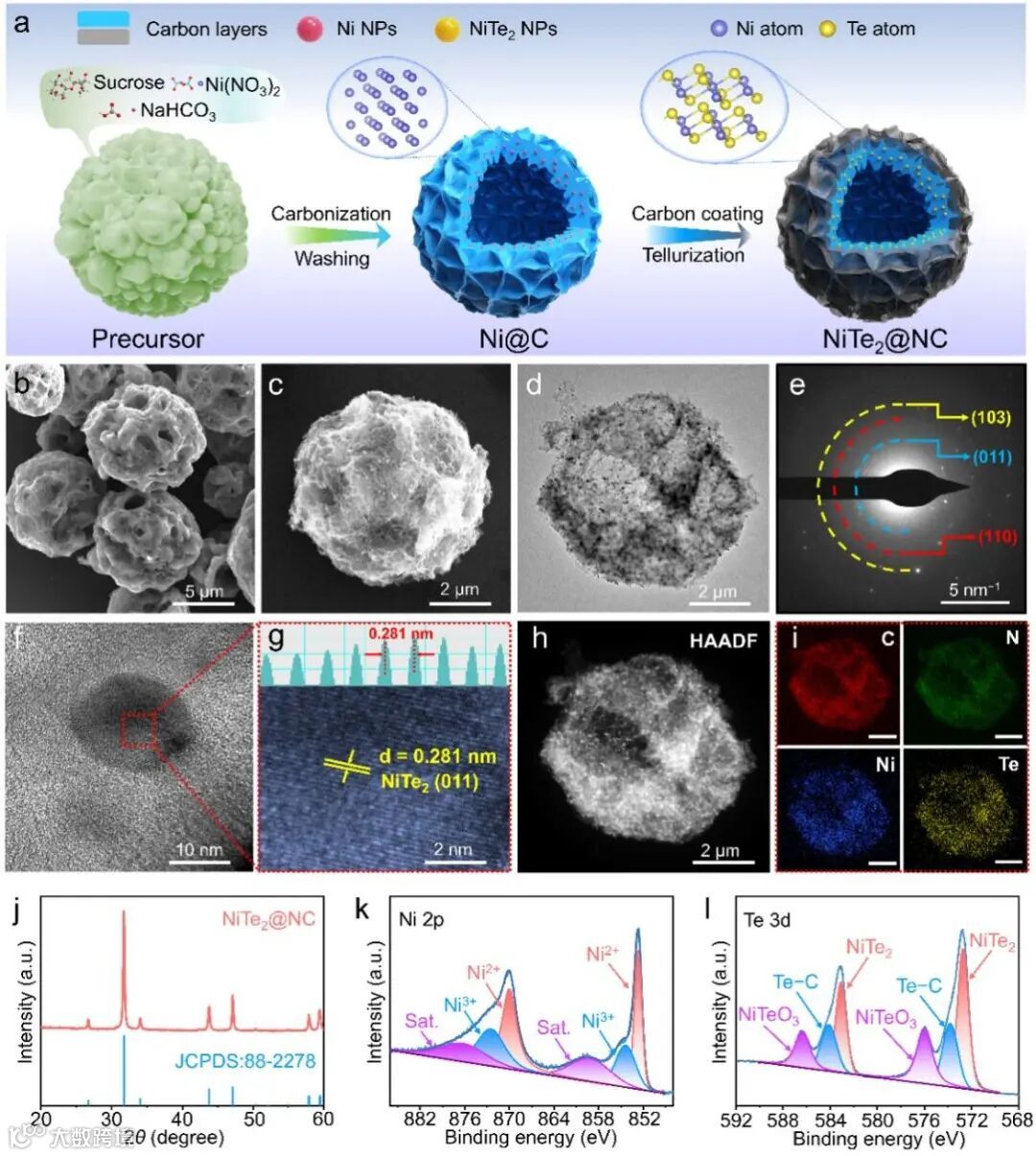

图 1. NiTe₂@NC 的合成过程及形貌结构表征。a) 合成示意图；b) Ni@C 中间体 SEM 图；c) NiTe₂@NC SEM 图；d) NiTe₂@NC TEM 图；e) SAED 图谱；f-g) HRTEM 图（插图为晶格间距）；h-i) 元素 mapping 图；j) XRD 图谱；k-l) Ni 2p 和 Te 3d 高分辨 XPS 图谱。

要点二：NiTe₂@NC 基钠金属电池展现卓越电化学性能，低温稳定性突出

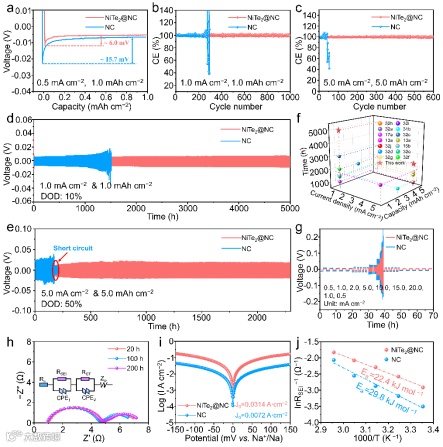

图 2. NiTe₂@NC和NC电极在0.5 mA cm⁻²下的成核过电位。b）1.0 mA cm⁻²和1.0 mAh cm⁻²和c）5.0 mA cm⁻²和5.0 mAh cm⁻²时的库仑效率。NiTe₂@NC@Na和NC@Na对称电池在d）1.0 mA cm⁻²和1.0 mAh cm⁻²以及e）5.0 mA cm⁻²和5.0 mAh cm⁻²中的恒电流沉积/剥离电压曲线。在用于Na金属电池的各种宿主之间的对称电池中的电化学性能的比较。g）在各种电流密度下NiTe₂@NC@Na和NC@Na电极的对称电池的倍率性能。h）在20、100和200小时后NiTe₂@NC@Na对称电池的奈奎斯特图。i）NiTe₂@NC的塔菲尔曲线。j）Na离子扩散的活化能。

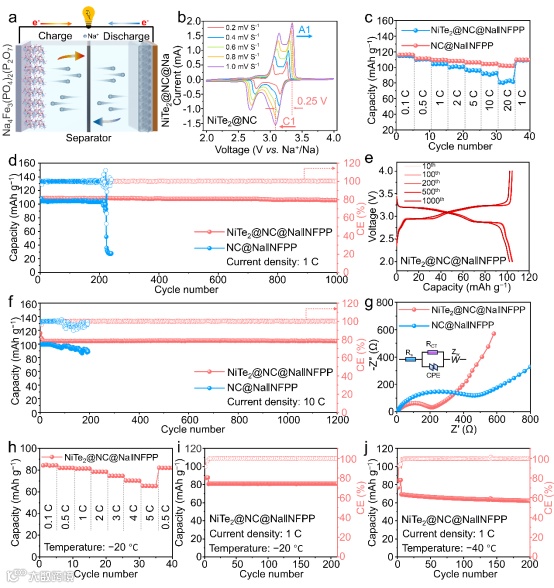

图 3. a）NiTe₂@NC@NaNFPP全电池的示意性配置。b）NiTe₂@NC@Na||NFPP全电池在2.0 V和4.0 V之间的不同扫率下的CV曲线。c）全电池的倍率性能。d）全电池在1.0 C的电流速率下的循环性能。e）全电池的恒电流充电/放电曲线。f）全电池在10.0 C下的循环性能。g）NiTe₂@NC@Na||NFPP和NC@Na||NFPP全电池在循环之前的EIS曲线。h) -20℃下全电池的倍率性能。低温下1C电流密度时全电池的循环性能i）-20℃，j）-40℃。

要点三：多重表征与理论计算揭示多重协同稳定机制

通过非原位 XRD、XPS、拉曼光谱及密度泛函理论（DFT）计算，明确了 NiTe₂@NC 的稳定机制：

原位生成亲钠相与导电网络：电化学活化过程中，NiTe₂与 Na 发生反应（NiTe₂+ 4Na → 2Na₂Te + Ni），原位形成高亲钠性的 Na₂Te（Na⁺吸附能达 - 3.81 eV）和高导电金属 Ni（电导率 6.84 S m⁻¹）。Na2Te 降低钠成核能垒，Ni 构建连续电子传输通道，二者协同引导钠均匀沉积（拉曼 mapping 证实钠沉积无枝晶）。
梯度无机富 SEI 层强化：Na₂Te参与 SEI 形成，构建外层有机、内层无机的梯度结构，SEI 中 NaF 含量更高，无机层更厚。该 SEI 的杨氏模量达 4.3 GPa（高于 NC 电极的 2.8 GPa），能有效抵御枝晶穿刺；Na⁺扩散能垒仅 0.393 eV，加速离子传输，避免局部离子浓度过高引发枝晶生长。
结构与界面协同缓冲：空心多孔碳基质缓解体积膨胀，Te 的 p 区元素特性（低电负性、弱键合作用）加速反应动力学，Ni 的高导电性与 Na₂Te的离子传输优势协同提升电荷转移效率，实现结构稳定性与电化学动力学的双重优化。

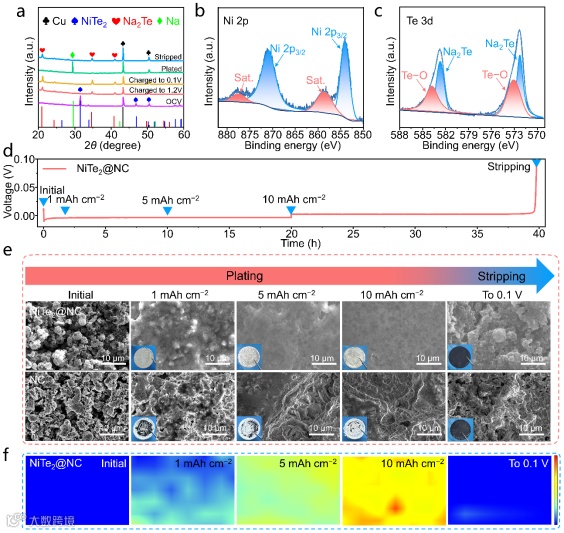

图4. a）在初始沉积/剥离期间NiTe₂@NC电极的非原位XRD图案。放电至0.1V后NiTe₂@NC的高分辨率XPS光谱：b）Ni 2p，c）Te 3d。d）NiTe₂@NC电极在0.5 mA cm⁻²下的电压-时间曲线，沉积/剥离面积容量为10.0 mAh cm⁻²。e）不同沉积容量的NiTe₂@NC和NC电极上钠沉积的SEM形貌演变。f）NiTe₂@NC电极上沉积/剥离过程中的拉曼Mapping光谱。

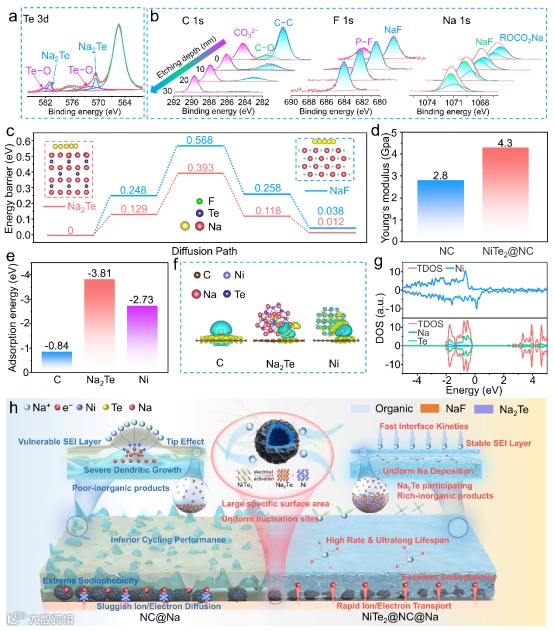

图5. a)在蚀刻30 nm的深度下，NiTe₂@NC电极的Te 3d的高分辨率XPS光谱。b）在不同蚀刻深度下，NiTe₂@NC@Na电极的C 1 s、F 1 s和Na 1 s的高分辨率XPS光谱。c）Na₂Te和NaF的能垒的比较（插图：Na⁺在Na₂Te和NaF中扩散路径的侧视图）d）NiTe₂@NC和NC电极的杨氏模量测量e）Na⁺在C、Na₂Te和Ni表面上的吸收能。f）吸附在C、Na₂Te和Ni团簇上的Na原子的几何优化的原子构型。g）NiTe₂@NC和NC的态密度。h）NiTe₂@NC电极增强稳定性并促进均匀Na沉积的机制的示意图。

科学材料站

总结

本研究提出中空分级多孔NiTe₂@NC复合材料在电化学活化过程中形成的p-block基质被构造为SMA的功能化宿主。p-bolck化合物NiTe₂的电化学活化原位生成了具有亲钠活性的Na₂Te和高导电性的Ni，这一过程显著降低了钠的成核势垒，并形成了双连续的离子/电子网络，使钠的沉积更加均匀。Na₂Te参与形成具有增强的机械强度和离子导电性的富含无机物的SEI，非原位SEM和拉曼光谱进一步验证了NiTe₂@NC上钠离子分布均匀和无枝晶的沉积行为。改性复合负极在恶劣条件下实现了出色的循环稳定性。这项工作提供了一个合理的设计范例，高性能钠金属负极通过协同调制基板化学和界面性能。

科学材料站

作者简介

黄少铭教授：国科大杭高院博导，国家杰出青年基金获得者。

国科大杭州高等研究院教授、博导，国家杰出青年获得者。长期致力于低维材料和器件应用的基础研究和技术研发。1999年以来发表学术论文450多篇，包括Nat. Mater.、Nat. Nanotech.、Nat. Commun.、JACS、Angew. Chem. Int. Ed.、Adv. Mater., Phys. Rev. Lett.等国际一流期刊，论文被引用近2.5万次，H指数76。获省部级奖3项，申请发明专利近百件，授权50多件。入选科睿唯安全球高被引和前2%顶尖科学家。

个人主页：http://clnyxy.gdut.edu.cn/info/1111/4389.htm

张伟副教授 广东工业大学材料与能源学院

广东工业大学材料与能源学院，一直以来致力于新能源材料与器件的研究工作，在锂/钠/钾离子电池负极材料和锂离子固态电解质方面有着丰富的积累。目前，以第一作者和通讯作者身份已在Adv. Mater.、Adv. Energy Mater.、Nano-Micro Lett.、Adv. Funct. Mater.、ACS Nano、Nano Energy、J. Energy Chem.、Small、J. Mater. Chem. A、等国际一流学术期刊上发表30多篇科研论文，并授权发明专利7项。先后承担国家自然科学基金，广东省联合基金和广东省面上等项目。
