科学材料站
文 章 信 息
P-block化合物嵌入SEI可在低温钠金属电池中实现超稳定的电池循环
第一作者:谢思科,黄昱杰
通讯作者:黄少铭*,张伟*,黄洋洋*,彭健*
单位:广东工业大学,国科大杭高院
科学材料站
研 究 背 景
钠金属负极的商业化进程受限于三大固有科学与工程瓶颈:其一,钠金属的无宿主沉积特性导致充放电过程中体积膨胀率超300%,易引发固体电解质界面(SEI)破裂、电极粉化及电流分布不均,进而诱发钠枝晶生长;其二,钠的低最低未占分子轨道(LUMO)能级与高化学活性,会与电解液发生持续副反应,形成厚度不均、机械强度差且离子导电性低的SEI膜;其三,传统SEI在高电流密度(>2.0 mA cm⁻²)下离子传输动力学无法匹配钠沉积速率,且低温环境(<-20 ℃)下SEI阻抗显著激增,导致电池循环寿命短、库仑效率(CE)低且存在短路风险。上述问题共同制约了SMBs的实用化进程,亟需开发兼具亲钠性、界面稳定性与低温适配性的负极调控策略。
科学材料站
文 章 简 介
近日,广东工业大学张伟副教授/杭州高等研究院黄少铭教授团队,提出一种基于p区化合物原位构建多功能界面的创新策略,成功制备出NiTe2纳米晶锚定的N掺杂碳空心微球(NiTe2@NC)复合材料。该材料通过喷雾热解-聚吡咯(PPy)包覆-原位碲化的分步工艺合成,在电化学活化过程中可原位生成含亲钠相Na2Te与导电金属Ni的p区基质,实现对SMAs枝晶生长、体积膨胀与界面稳定性的协同调控。该文章发表在国际顶级期刊Advanced Materials 上
科学材料站
本 文 要 点
要点一:构筑p区化合物改性空心多孔结构,实现结构与界面协同优化
以蔗糖、硝酸镍(Ni(NO3)2・6H2O)和碳酸氢钠(NaHCO3)为原料,经喷雾干燥、稳定化处理得到三维网络化碳微球前驱体;通过 FeCl3引发吡咯单体聚合形成 PPy 包覆层,再经高温碲化反应,最终制备出 NiTe2纳米晶均匀分散的 N 掺杂碳空心微球(NiTe2@NC)。这种分级多孔空心结构兼具多重优势:提供充足的钠沉积空间以缓解体积膨胀,加速电解液浸润,降低局部电流密度;N掺杂碳基质与NiTe2的协同作用提升了材料导电性和反应活性位点数量。

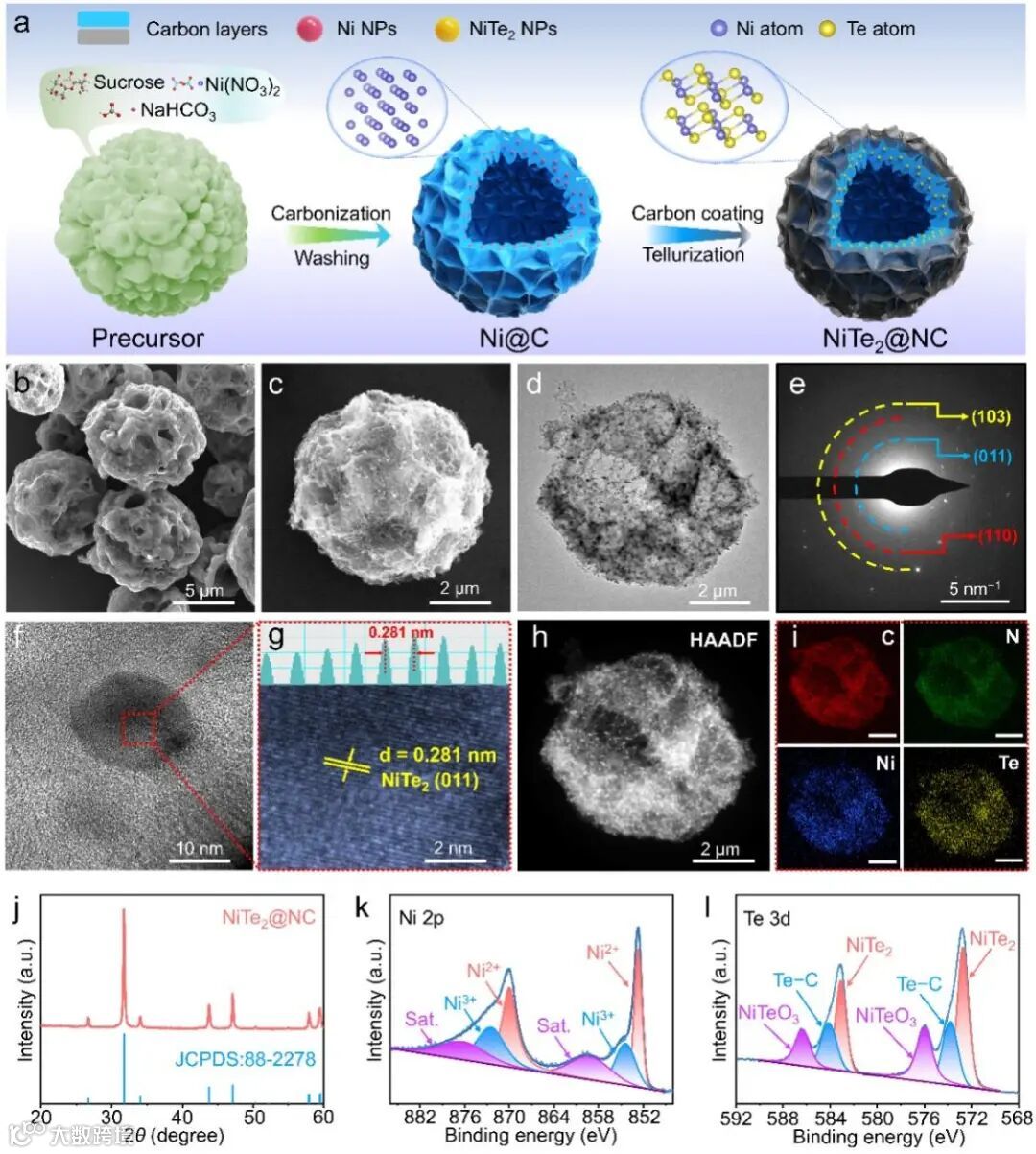

图 1. NiTe2@NC 的合成过程及形貌结构表征。a) 合成示意图;b) Ni@C 中间体 SEM 图;c) NiTe2@NC SEM 图;d) NiTe2@NC TEM 图;e) SAED 图谱;f-g) HRTEM 图(插图为晶格间距);h-i) 元素 mapping 图;j) XRD 图谱;k-l) Ni 2p 和 Te 3d 高分辨 XPS 图谱。
要点二:NiTe2@NC基钠金属电池展现卓越电化学性能,低温稳定性突出
电化学测试结果表明:NiTe₂@NC电极在半电池体系中,在1.0 mA cm−2/1.0 mAh cm−2条件下循环1000次,平均CE达99.79%;对称电池在相同条件下稳定循环5000 h,即便在5.0 mA cm−2/5.0 mAh cm−2的高倍率/高容量工况下,仍可循环超2300 h。将其与Na₄Fe₃(PO₄)₂P₂O₇(NFPP)阴极组装全电池,在10.0 C高倍率下循环1200次后容量保持率达96.1%(103.9 mAh g−1);更重要的是,该全电池在−20与−40 ℃低温环境下,仍分别维持≈100%与>90%的容量保持率,突破了SMBs的低温应用瓶颈。

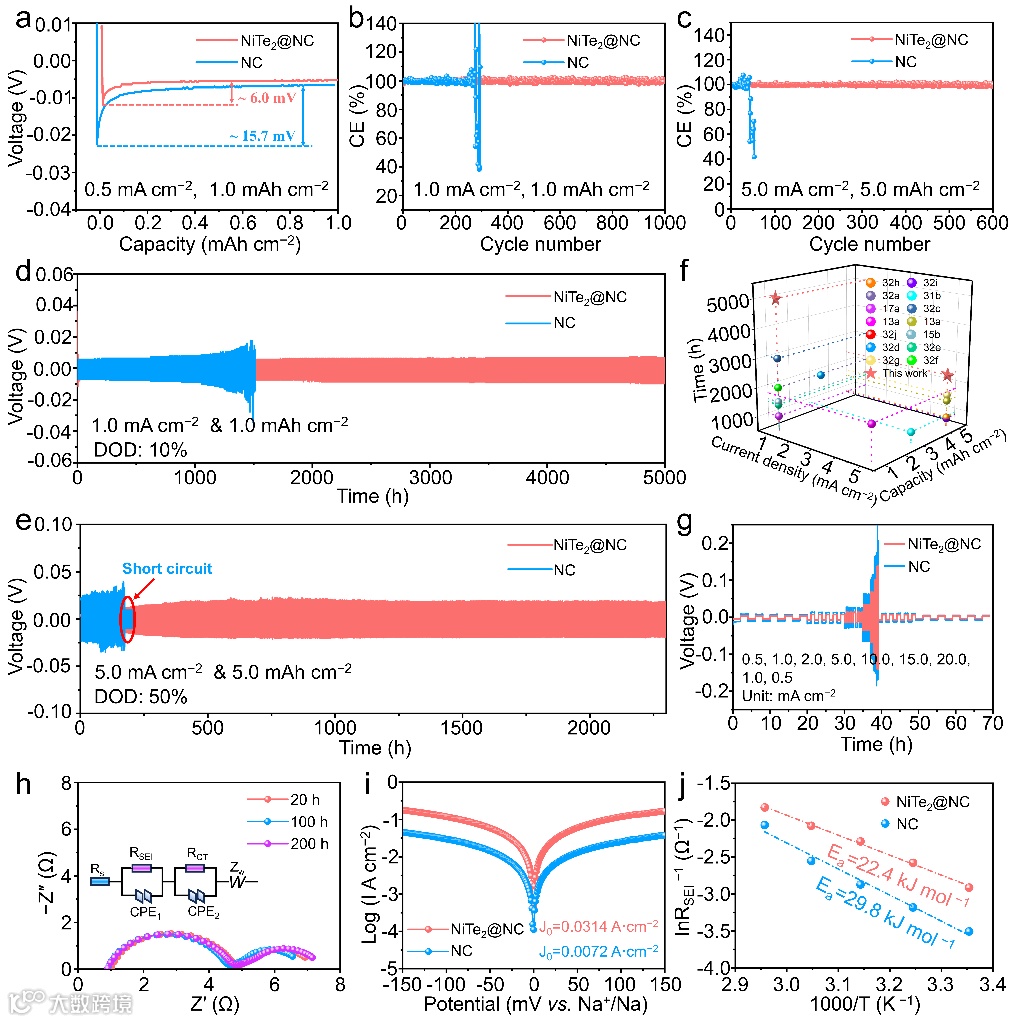

图 2. NiTe2@NC和NC电极在0.5 mA cm−2下的成核过电位。b)1.0 mA cm−2和1.0 mAh cm−2和c)5.0 mA cm−2和5.0 mAh cm−2时的库仑效率。NiTe2@NC@Na和NC@Na对称电池在d)1.0 mA cm−2和1.0 mAh cm−2以及e)5.0 mA cm−2和5.0 mAh cm−2中的恒电流沉积/剥离电压曲线。在用于Na金属电池的各种宿主之间的对称电池中的电化学性能的比较。g)在各种电流密度下NiTe2@NC@Na和NC@Na电极的对称电池的倍率性能。h)在20、100和200小时后NiTe2@NC@Na对称电池的奈奎斯特图。i)NiTe2@NC的塔菲尔曲线。j)Na离子扩散的活化能。

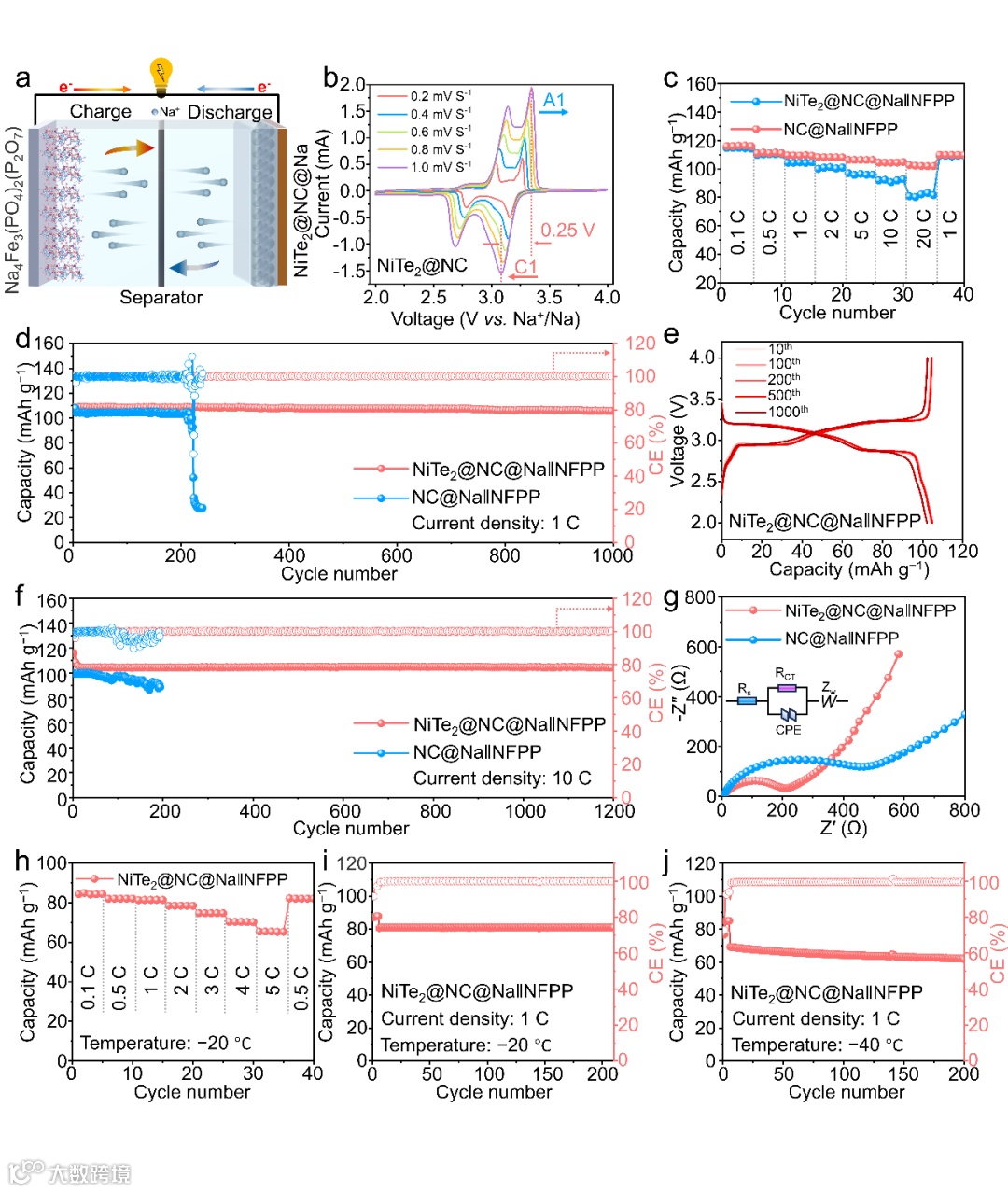

图 3. a)NiTe2@NC@NaNFPP全电池的示意性配置。b)NiTe2@NC@Na||NFPP全电池在2.0 V和4.0 V之间的不同扫率下的CV曲线。c)全电池的倍率性能。d)全电池在1.0 C的电流速率下的循环性能。e)全电池的恒电流充电/放电曲线。f)全电池在10.0 C下的循环性能。g)NiTe2@NC@Na||NFPP和NC@Na||NFPP全电池在循环之前的EIS曲线。h) -20℃下全电池的倍率性能。低温下1C电流密度时全电池的循环性能i)-20℃,j)-40℃。
要点三:多重表征与理论计算揭示多重协同稳定机制
通过非原位 XRD、XPS、拉曼光谱及密度泛函理论(DFT)计算,明确了 NiTe2@NC 的稳定机制:原位生成亲钠相与导电网络:电化学活化过程中,NiTe2与Na发生反应(NiTe2+ 4Na → 2Na2Te + Ni),原位形成高亲钠性的Na2Te和高导电金属Ni。Na2Te降低钠成核能垒,Ni构建连续电子传输通道,二者协同引导钠均匀沉积(拉曼mapping证实钠沉积无枝晶)。Na2Te参与构建梯度无机富SEI层强化,形成外层有机、内层无机的梯度结构。该SEI的杨氏模量达4.3 GPa,能有效抵御枝晶穿刺;更低的离子扩散能垒促进,加速离子传输,避免局部离子浓度过高引发枝晶生长。结构与界面协同缓冲,空心多孔碳基质缓解体积膨胀,Te的p区元素特性(低电负性、弱键合作用)加速反应动力学,Ni 的高导电性与Na2Te的离子传输优势协同提升电荷转移效率,实现结构稳定性与电化学动力学的双重优化。

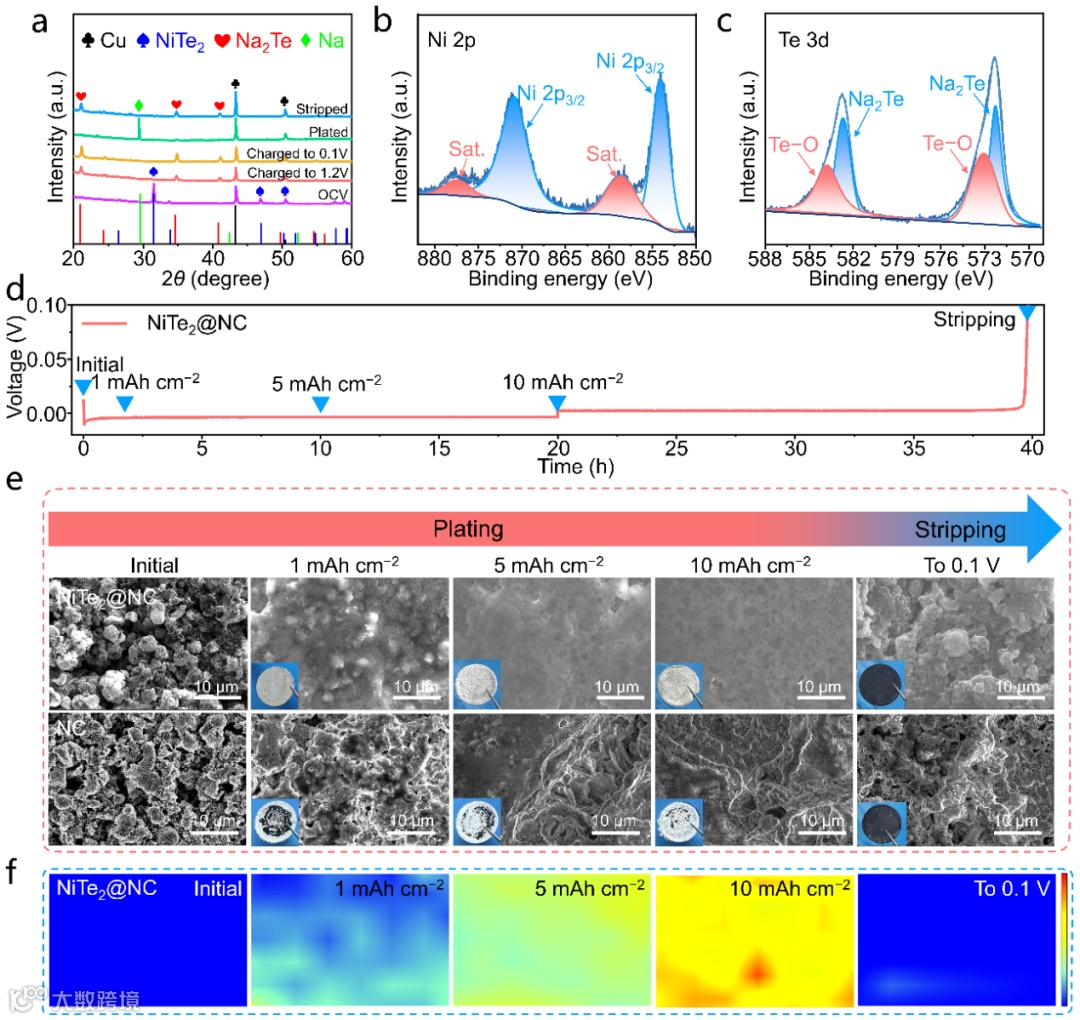

图4. a)在初始沉积/剥离期间NiTe2@NC电极的非原位XRD图案。放电至0.1V后NiTe2@NC的高分辨率XPS光谱:b)Ni 2p,c)Te 3d。d)NiTe2@NC电极在0.5 mA cm−2下的电压-时间曲线,沉积/剥离面积容量为10.0 mAh cm−2。e)不同沉积容量的NiTe2@NC和NC电极上钠沉积的SEM形貌演变。f)NiTe2@NC电极上沉积/剥离过程中的拉曼Mapping光谱。

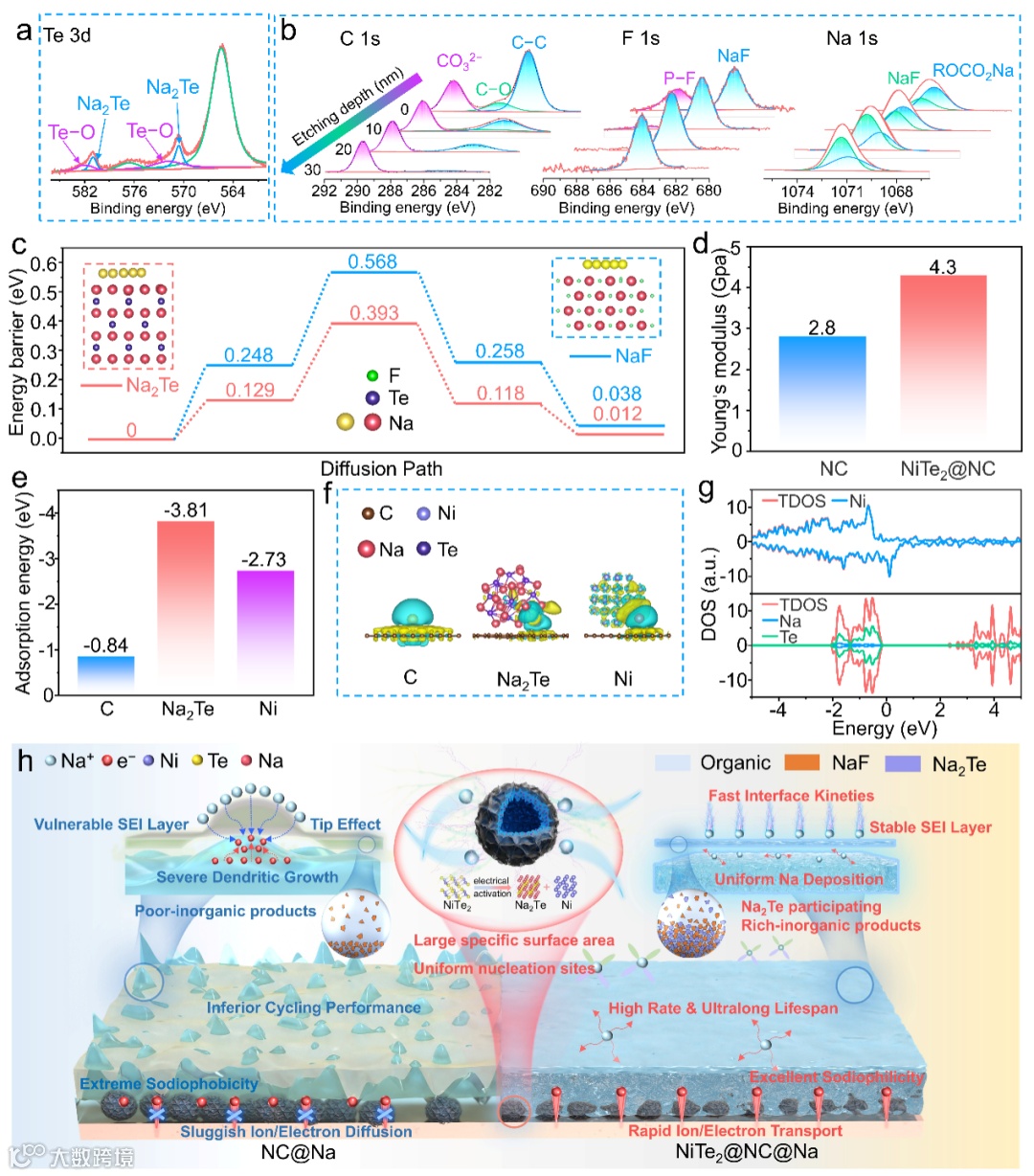

图5. a)在蚀刻30 nm的深度下,NiTe2@NC电极的Te 3d的高分辨率XPS光谱。b)在不同蚀刻深度下,NiTe2@NC@Na电极的C 1 s、F 1 s和Na 1 s的高分辨率XPS光谱。c)Na2Te和NaF的能垒的比较(插图:Na+在Na2Te和NaF中扩散路径的侧视图)d)NiTe2@NC和NC电极的杨氏模量测量e)Na+在C、Na2Te和Ni表面上的吸收能。f)吸附在C、Na2Te和Ni团簇上的Na原子的几何优化的原子构型。g)NiTe2@NC和NC的态密度。h)NiTe2@NC电极增强稳定性并促进均匀Na沉积的机制的示意图。
科学材料站
总 结
本研究提出中空分级多孔NiTe2@NC复合材料在电化学活化过程中形成的p-block基质被构造为SMA的功能化宿主。p-bolck化合物NiTe2的电化学活化原位生成了具有亲钠活性的Na2Te和高导电性的Ni,这一过程显著降低了钠的成核势垒,并形成了双连续的离子/电子网络,使钠的沉积更加均匀。Na2Te参与形成具有增强的机械强度和离子导电性的富含无机物的SEI,非原位SEM和拉曼光谱进一步验证了NiTe2@NC上钠离子分布均匀和无枝晶的沉积行为。改性复合负极在恶劣条件下实现了出色的循环稳定性。这项工作提供了一个合理的设计范例,高性能钠金属负极通过协同调制基板化学和界面性能。
科学材料站
文 章 链 接
P-Block Compounds Incorporated into SEI Enable Ultra-Stable Cell Cycling in Low-Temperature Sodium-Metal Batteries
https://doi.org/10.1002/adma.202518384
科学材料站
通 讯 作 者 简 介
黄少铭教授:国科大杭高院博导,国家杰出青年基金获得者。
国科大杭州高等研究院教授、博导,国家杰出青年获得者。长期致力于低维材料和器件应用的基础研究和技术研发。1999年以来发表学术论文450多篇,包括Nat. Mater.、Nat. Nanotech.、Nat. Commun.、JACS、Angew. Chem. Int. Ed.、Adv. Mater., Phys. Rev. Lett.等国际一流期刊,论文被引用近2.5万次,H指数76。获省部级奖3项,申请发明专利近百件,授权50多件。入选科睿唯安全球高被引和前2%顶尖科学家。
个人主页:http://clnyxy.gdut.edu.cn/info/1111/4389.htm
个人主页:http://clnyxy.gdut.edu.cn/info/1111/4389.htm
张伟副教授 广东工业大学材料与能源学院
广东工业大学材料与能源学院,一直以来致力于新能源材料与器件的研究工作,在锂/钠/钾离子电池负极材料和锂离子固态电解质方面有着丰富的积累。目前,以第一作者和通讯作者身份已在Adv. Mater.、Adv. Energy Mater.、Nano-Micro Lett.、Adv. Funct. Mater.、ACS Nano、Nano Energy、J. Energy Chem.、Small、J. Mater. Chem. A、等国际一流学术期刊上发表30多篇科研论文,并授权发明专利7项。先后承担国家自然科学基金,广东省联合基金和广东省面上等项目。
科学材料站
第 一 作 者 简 介
谢思科 广东工业大学在读硕士 材料与能源学院
黄昱杰 广东工业大学在读博士 材料与能源学院
添加官方微信 进群交流
SCI二氧化碳互助群
SCI催化材料交流群
SCI钠离子电池交流群
SCI离子交换膜经验交流群
SCI燃料电池交流群
SCI超级电容器交流群
SCI水系锌电池交流群
SCI水电解互助群
SCI气体扩散层经验交流群
备注【姓名-机构-研究方向】
投稿请联系contact@scimaterials.cn
点分享
点赞支持
点在看
