大数跨境

郑大王子瑜、中科院化学所宋延林AFM:协同配位-氢键作用介导的多功能界面钝化用于高效稳定倒置PSCs

郑大王子瑜、中科院化学所宋延林AFM:协同配位-氢键作用介导的多功能界面钝化用于高效稳定倒置PSCs 科学材料站
2026-03-26
1
导读:郑大王子瑜、中科院化学所宋延林AFM:协同配位-氢键作用介导的多功能界面钝化用于高效稳定倒置PSCs



科学材料站

文 章 信 息


协同配位-氢键作用介导的多功能界面钝化用于高效稳定倒置PSCs

第一作者:张博

通讯作者:王子瑜*,宋延林*

单位:郑州大学,中国科学院化学研究所


科学材料站

研 究 背 景


有机 - 无机金属卤化物钙钛矿太阳能电池凭借制造成本低、带隙可调、光电转换效率提升迅猛等优势,成为新一代光伏技术中最具发展潜力的方向之一。其中,平面倒置(p-i-n)结构器件因可低温加工、器件结构简单、兼容柔性基底、本征稳定性优异等特点,受到科研与产业界的广泛关注。然而,钙钛矿薄膜表面与界面处存在的大量缺陷,会诱发严重的非辐射复合与材料化学降解,成为制约倒置钙钛矿太阳能电池效率进一步提升、长期运行稳定性突破的核心瓶颈。针对这一难题,本工作开发了一种基于 4,6 - 二羟基 - 2 - 巯基嘧啶(TBA)的多功能界面钝化策略,借助分子内羟基与巯基双官能团,与钙钛矿表面配位不足的 Pb²⁺、有机阳离子 FA⁺分别构建协同配位作用与氢键网络,实现了界面陷阱态的高效钝化、非辐射复合的显著抑制,同时完成了界面能级匹配的精准优化。基于该策略,倒置钙钛矿太阳能电池的开路电压从 1.13 V 大幅提升至 1.18 V,最高光电转换效率达到 25.31%;在 45℃氮气氛围下,经 1000 小时最大功率点连续追踪测试,器件仍能保持初始效率的 90.4%。该工作证实,基于多功能分子的协同钝化机制,为同步实现倒置钙钛矿太阳能电池效率与稳定性的双重突破,提供了一条高效、通用的技术路径。



科学材料站

文 章 简 介


近日,郑州大学王子瑜副研究员联合中国科学院化学研究所宋延林研究员,在国际顶级材料学期刊Advanced Functional Materials上发表题为“Multifunctional Interfacial Passivation via Cooperative Coordination and Hydrogen Bonding for Highly Efficient and Stable Inverted Perovskite Solar Cells”的文章。在这项研究中,作者开发了一种基于4,6-二羟基-2-巯基嘧啶(TBA)的多功能界面钝化策略。TBA依托分子内羟基、巯基双官能团的结构优势,一方面通过 O、S 位点与钙钛矿表面低配位 Pb2+形成强多齿配位作用,另一方面与有机阳离子 FA+构建稳定的氢键相互作用,最终实现钝化分子在钙钛矿表面的选择性锚定。这种配位-氢键协同调控机制,不仅高效钝化了界面缺陷、抑制了非辐射复合损耗,还进一步优化了钙钛矿与电子传输层之间的能级匹配,最终实现了器件光电转换效率与长期运行稳定性的同步提升。

图1. TBA的钝化机理与器件性能测试



科学材料站

本 文 要 点


要点一:TBA与钙钛矿作用机制

为揭示TBA与钙钛矿表面的界面作用机制,作者结合静电势(ESP)模拟、密度泛函理论(DFT)计算、X射线光电子能谱(XPS)、溶液态核磁共振(1H-NMR)及傅里叶变换红外光谱(FTIR)进行了系统分析。图1a-f结果表明,TBA分子中的羟基氧和巯基硫是主要电子富集位点,可与钙钛矿表面未配位Pb2+发生配位作用。其中,DFT计算显示S–Pb相互作用强于O–Pb,而多位点协同配位可进一步提升吸附稳定性。图1g-h的XPS结果进一步证实,TBA处理后Pb 4f和I 3d结合能整体向低能移动,说明TBA作为电子给体能够有效调控表面电子环境,钝化Pb、I相关缺陷位点,抑制缺陷辅助的非辐射复合。图1i-j的1H-NMR结果显示,TBA与PbI2混合后其特征质子峰整体下移,表明O、S孤对电子向Pb2+配位;而在TBA与FAI体系中,FA+的–NH2和–CH=相关信号发生明显变化,说明TBA还能与有机阳离子形成氢键相互作用,从而限制FA+的动态行为、提升晶格有序性。图1k-l的FTIR结果与上述结论高度一致:TBA与PbI2作用后,C–S和C–O振动峰发生红移,证明S、O参与配位;而与FAI混合后,TBA及FAI的多组特征振动峰发生协同偏移,表明两者之间建立了稳定的氢键网络。总体来看,TBA通过“O/S–Pb2+多齿配位与FA+氢键作用”的双重机制,实现了对钙钛矿表面缺陷的精准钝化与界面结构强化,为提升器件性能与稳定性提供了重要支撑。

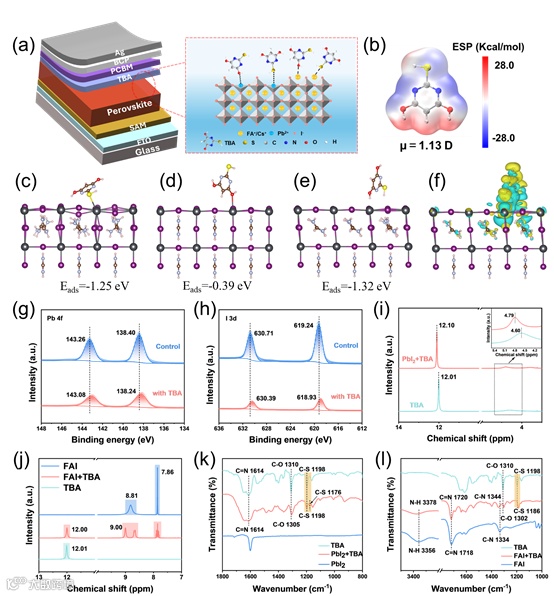

图2. (a)反式钙钛矿太阳能电池结构示意图及TBA的界面钝化机制;(b)TBA的静电势分布图;DFT计算得到的TBA与钙钛矿表面的吸附构型:(c)TBA中S原子与钙钛矿表面Pb的配位;(d)TBA中O原子与钙钛矿表面Pb的配位;(e)与Pb配位后的双配体最终几何优化构型;(f)双配体钝化体系对应的差分电荷密度分布图(黄色:电荷积累;青色:电荷耗尽);(g)本征与TBA处理钙钛矿薄膜的Pb 4f XPS谱图,以及(h)I 3d XPS谱图;(i)PbI2与PbI2+TBA混合物的1H NMR谱图;(j)FAI、TBA及FAI+TBA混合物的1H NMR谱图;(k)TBA、PbI2及TBA+ PbI2混合物的FT-IR谱图;(l)TBA、FAI及TBA+FAI混合物的FT-IR谱图。


要点二:薄膜结构改善

通过UV-vis吸收光谱评估了TBA对钙钛矿薄膜结构与光电性质的影响。图2a结果显示,TBA处理前后薄膜吸收边基本保持在约800 nm,对应带隙均为1.56 eV,说明TBA并未进入或破坏钙钛矿体相晶格,而是主要作用于表面和界面区域。在不改变本征能带结构的前提下,TBA处理后的薄膜整体吸收强度有所提升,表明其有助于改善薄膜质量、降低光学损耗并增强光捕获能力。图2b的XRD结果进一步表明,TBA处理后钙钛矿仍保持稳定的α相结构,未出现新的杂相峰,说明其不会引起体相重构;同时衍射峰整体增强,表明结晶质量得到提升。值得注意的是,残余PbI2特征峰虽仍存在,但强度并未增加,说明TBA更倾向于与表面未配位Pb2+位点发生选择性配位,而非与体相PbI2发生无序反应。这一“界面选择性钝化”特征,对于在保持体相晶体完整性的同时有效修复表面缺陷至关重要。图2c、d的光致发光(PL)与时间分辨光致发光(TRPL)测试表明,TBA处理后的薄膜具有更强的PL发光强度和显著延长的载流子寿命,平均寿命由529 ns提升至1328 ns,提升约2.5倍。这说明TBA能够有效钝化表面陷阱态,显著抑制缺陷诱导的非辐射复合,为后续高效电荷分离与提取创造更有利条件。形貌表征进一步揭示了TBA对薄膜微结构的优化作用。图2e、f的SEM显示,TBA处理后表面PbI₂残留减少,晶粒略有增大;作者认为,这种形貌演化与后处理诱导的表面重构有关,而TBA通过与表面Pb相关缺陷位点的多位点锚定及与FA⁺的协同氢键作用,进一步降低界面陷阱密度并减弱非辐射复合。

在稳定性方面,TBA同样表现出显著优势。图3a-e的长期空气老化测试表明,对照组薄膜在42天后出现明显发黄并伴随PbI2分解相增加,而TBA处理薄膜在相同条件下仍保持原有外观,光学吸收和晶体结构基本不变,展现出优异的环境稳定性。作者进一步提出,环境中的微量水分可能促进表面锚定TBA与残余PbI2反应,形成更加稳定的TBA–Pb–I表面复合结构,从而进一步提升抗湿稳定性。总体而言,该部分工作表明,TBA并不改变钙钛矿体相结构,而是通过界面选择性钝化、促进表面重构、改善结晶质量与增强表面疏水性,实现了薄膜光电性能和环境/光热稳定性的协同提升。

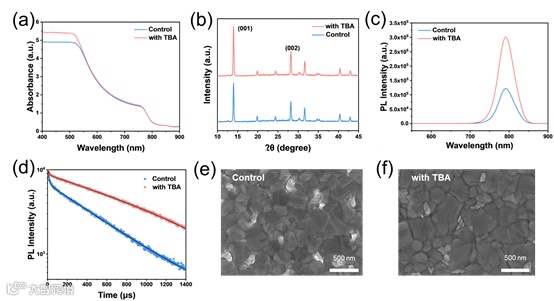

图3. (a)紫外-可见吸收光谱,(b)XRD衍射图谱,(c)PL光致发光谱,以及(d)TRPL时间分辨光致发光谱,对比未处理(control)和TBA处理的钙钛矿薄膜;(e)未处理样品与(f)TBA处理钙钛矿薄膜的表面SEM。

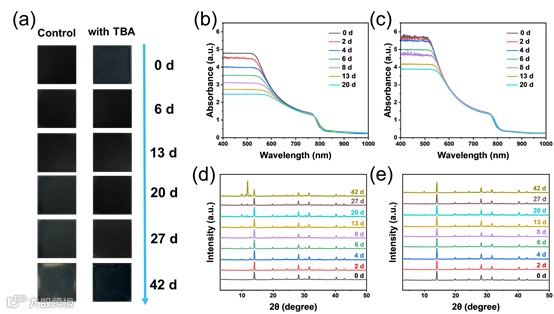

图4. (a)在26 ± 1 ℃、相对湿度60 ± 5%条件下老化过程中,对照组(control)与TBA处理钙钛矿薄膜的照片;(b)对照组和(c)TBA处理钙钛矿薄膜在老化过程中的紫外-可见吸收光谱演变;(d)对照组和(e)TBA处理钙钛矿薄膜在老化过程中的XRD图谱演变。


要点三:TBA对载流子输送影响

高效的电荷分离与传输、以及非辐射复合的抑制,是钙钛矿太阳能电池获得高开路电压和高光电流的关键,而这些过程很大程度上取决于界面缺陷密度和能级匹配情况。为定量评估TBA的缺陷钝化效果,首先通过空间电荷限制电流(SCLC)方法测定了薄膜的陷阱态密度。图4a结果显示,TBA处理后器件的陷阱填充限制电压由0.43 V降至0.29 V,对应陷阱态密度由3.24×1015 cm-3降低至2.19 × 1015 cm-3,表明TBA能够显著减少界面缺陷,抑制漏电流与陷阱辅助复合。与之对应,图4b中完整器件的暗态J–V测试也表明,TBA修饰后器件的暗饱和电流明显降低,进一步证明其有效削弱了非辐射复合通道。图4c表示在不同光强下的J–V测试中,TBA修饰器件表现出更低的理想因子,表明陷阱辅助复合被显著抑制,器件复合机制更接近理想状态。图4d、e的瞬态光电流(TPC)和瞬态光电压(TPV)测试进一步证实,TBA不仅加快了界面电荷抽取,还有效延长了载流子复合寿命。这些结果与前述PL/TRPL分析一致,说明TBA在促进电荷传输的同时显著降低了复合损耗。图4f的电化学阻抗谱(EIS)结果也表明,TBA处理后器件的复合电阻显著提高,而串联电阻明显降低,说明界面复合受到有效抑制,电荷传输阻力同步减小,整体界面电荷动力学得到明显优化。除了缺陷钝化,TBA还对界面能级结构进行了有效调控。图4g-i的UPS测试表明,TBA修饰后钙钛矿表面的费米能级明显上移,呈现更强的n型特征;与此同时,导带位置也发生有利调整,使钙钛矿与PCBM电子传输层之间的导带偏移减小。由此,电子提取势垒被降低,界面非辐射复合进一步减少。也就是说,TBA不仅通过降低缺陷态密度改善了界面质量,还通过重构表面电子结构实现了更合理的能级匹配,从而协同促进了开路电压、载流子提取效率和整体器件性能的提升。

图5. (a)基于本征与TBA处理钙钛矿薄膜的电子单极器件的暗态I–V特性曲线;(b)本征与TBA改性PSC的暗态J–V曲线;(c)本征与TBA改性PSC中开路电压(VOC)随光强的变化关系;(d)瞬态光电流(TPC)和(e)瞬态光电压(TPV)曲线(均为本征与TBA改性PSC);(f)在1 V偏压暗态条件下,本征与TBA改性PSC的EIS Nyquist图(插图为等效电路模型);(g)本征与TBA处理钙钛矿薄膜的UPS谱(包括二次电子截止区和价带区);(h)由UPS谱得到的TBA处理前后钙钛矿薄膜费米能级移动;(i)TBA处理前后器件的能带排列示意图。


要点四:钙钛矿器件的性能分析

在前述“缺陷钝化—能级匹配”界面优化策略基础上,作者系统评估了TBA修饰对反式钙钛矿太阳能电池光伏性能、运行稳定性和长期可靠性的影响。图5a–d统计了在最优浓度条件下制备的20个对照器件和20个TBA钝化器件的关键光伏参数,并给出了相应的平均值和标准差。与对照组相比,TBA修饰器件在各项性能参数上的标准差均明显更小,表明器件间一致性显著提升。这说明TBA界面钝化不仅提高了器件的平均光伏性能,也增强了器件的可重复性与可靠性。综合来看,1.0 mg mL-1被确定为最佳TBA处理浓度,可在实现有效界面修饰的同时获得最高且最稳定的器件性能,因此后续研究均采用该优化浓度。在器件性能方面,TBA修饰带来了全面提升。图5e、f中对照器件的最佳效率为23.19%,而TBA修饰后,器件开路电压、短路电流和填充因子均同步提高,冠军器件效率提升至25.31%。其中,VOC的提升主要归因于界面缺陷钝化和内建电场增强,JSC与FF的提升则源于界面能级匹配优化及电荷传输阻力降低,从而实现更高效的载流子分离与提取。与此同时,TBA修饰器件的迟滞指数明显减小,说明其能够有效缓解界面缺陷和离子迁移引起的迟滞问题,进一步体现了界面质量的改善。图5g的EQE测试进一步证明,TBA修饰器件在整个300–800 nm波段均展现出更高的光响应,尤其在可见光区域提升更加明显,说明其具有更优异的光生载流子分离和收集能力;在稳定性方面,TBA修饰器件表现出优异的运行与长期耐久性。图5h、i的最大功率点跟踪测试表明,器件在持续工作条件下能够保持稳定输出;在45°C、氮气氛围下连续运行1000小时后,TBA修饰器件仍可保持90.4%的初始效率,明显优于对照器件。总体来看,TBA界面钝化策略通过优化分子覆盖、降低界面缺陷、改善能级匹配与电荷传输,有效实现了器件效率、重复性和长期稳定性的协同提升,展现出良好的应用前景和实际推广潜力。

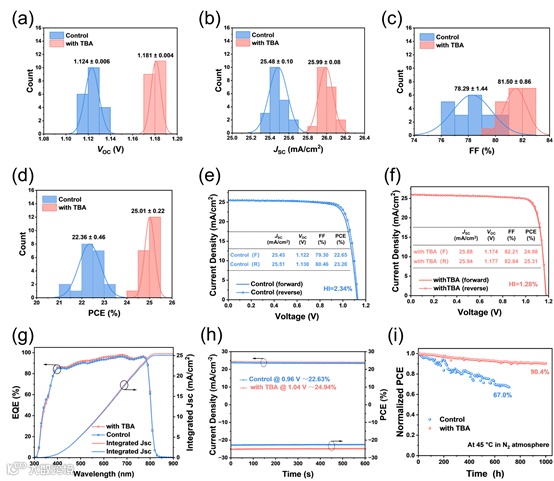

图6. 20个对照器件和20个采用最佳浓度钝化器件的光伏性能参数统计直方图:(a)开路电压(VOC),(b)短路电流密度(JSC),(c)填充因子(FF),以及(d)光电转换效率(PCE);各子图中均给出了平均值 ± 标准差。(e)基于对照组钙钛矿的冠军器件的正向与反向J–V曲线;(f)基于TBA处理钙钛矿的冠军器件的正向与反向J–V曲线。(g)对照组与TBA改性器件的EQE光谱及其对应的积分JSC;(h)在AM 1.5 G光照下,于最大功率点跟踪的稳定功率输出(SPO);(i)在N2气氛、45 °C、连续1 sun等效白光LED照射条件下,于最大功率点(MPP)测得的封装PSC(有/无TBA)的归一化PCE。



科学材料站

文 章 链 接


Multifunctional Interfacial Passivation via Cooperative Coordination and Hydrogen Bonding for Highly Efficient and Stable Inverted Perovskite Solar Cells

https://doi.org/10.1002/adfm.75040



科学材料站

通 讯 作 者 简 介


王子瑜副研究员简介:郑州大学化学学院副研究员,硕士生导师。2021年6月博士毕业于中国科学院大连化学物理研究所。2021年9月入职郑州大学化学学院,主要研究方向为新型有机–无机杂化钙钛矿材料的设计合成,及高性能光电转换器件的开发。主持国家自然科学基金青年科学基金项目(C类)、河南省自然科学基金面上项目等多项科研项目,以第一/通讯作者在Energy Environ. Sci.、Adv. Funct. Mater.、Adv. Energy Mater.、Adv. Sci.、Nano Res.等期刊发表学术论文十余篇。


宋延林研究员简介:宋延林,中国科学院化学研究所研究员,绿色印刷重点实验室主任。中国材料研究学会、中国微米纳米技术学会、中国感光学会、中国印刷技术协会常务理事,国际印刷电子标准工作组专家。作为首席科学家或项目负责人主持国家重点研发计划等项目30余项。已发表论文500余篇,引用3,8000余次,H指数109。主持和参加编写中英文专著16 部;获授权中国发明专利130余项,美国、日本、欧盟、韩国等授权发明专利26项。2006年获国家杰出青年科学基金资助,2016年获聘长江学者特聘教授。获 2008年和2005 年国家自然科学二等奖、2016年北京市科学技术一等奖和2023年第三届全国创新争先奖。先后获中国青年科技奖、中国科学院杰出青年、中国科协求是杰出青年成果转化奖、中国化学会-阿克苏诺贝尔化学奖、亚洲化学联合学会经济发展杰出贡献奖、国际电工标准组织IEC1906奖、毕昇印刷技术奖和中华印制大奖等。



科学材料站

第 一 作 者 简 介


张博,郑州大学化学学院硕士研究生,师从王子瑜副研究员。主要研究方向为钙钛矿光电材料开发及其太阳电池研究。以第一作者身份在Adv. Funct. Mater.发表学术论文一篇。


添加官方微信 进群交流

SCI二氧化碳互助群

SCI催化材料交流群

SCI钠离子电池交流群

SCI离子交换膜经验交流群

SCI燃料电池交流群

SCI超级电容器交流群

SCI水系锌电池交流群

SCI水电解互助群

SCI气体扩散层经验交流群

备注【姓名-机构-研究方向】

说明

🔹本文内容若存在版权问题,请联系我们及时处理。

🔹欢迎广大读者对本文进行转发宣传。

🔹《科学材料站》会不断提升自身水平,为读者分享更加优质的材料咨询,欢迎关注我们。

投稿请联系contact@scimaterials.cn

致谢

感谢本文作者对该报道的大力支持。

点分享

点赞支持

点在看


【声明】内容源于网络
0
0
科学材料站
内容 0
粉丝 0
科学材料站
总阅读0
粉丝0
内容0
