科学材料站
文 章 信 息
真空热蒸发制备(002)晶面主导的六方柱阵列超薄镁箔负极
第一作者:浦蕊
通讯作者:岳继礼、文恬恬、黄光胜
通讯单位:重庆大学材料与科学工程学院、国家镁合金材料工程技术研究中心、重庆新型储能与装备研究院
科学材料站
研 究 背 景
因镁资源丰富、镁金属负极体积理论容量高(3833 mAh cm⁻³)、不易形成枝晶,可充电镁电池(RMBs)是储能技术的有力竞争者。然而,镁具有密排六方(HCP)结构,室温下塑性较差,传统轧制法制备超薄镁箔(≤50μm)面临加工难度大、表面氧化、裂纹缺陷等问题。此外,轧制镁箔表面粗糙、晶粒尺寸不均匀,导致Mg²⁺通量分布不均、沉积/剥离行为不稳定,严重制约了镁电池的能量密度和循环寿命。因此,开发一种简便、可控、可规模化的超薄镁负极制备方法,并调控其晶体取向以优化电化学性能,具有重要的科学意义和应用价值。
科学材料站
文 章 简 介
近日,重庆大学潘复生院士团队提出采用真空热蒸发(VTE)技术在铜基底上直接沉积制备超薄镁箔(Mg@Cu,镁厚度约10 μm)。该方法利用真空条件下镁的升华-沉积行为,通过固-气-固(SVS)机制生长出以(002)晶面为主导的、均匀分布的六方柱阵列结构。实验表明,该(002)晶面优先取向的镁负极具有优异的电解液润湿性(接触角22.83° vs. 轧制镁45.72°)和极低的界面能(与Cu(220)的界面能仅1.01 J·m⁻²)。基于Mg@Cu的对称电池在2 mA cm⁻²、2 mAh cm⁻²的严苛条件下(镁利用率高达52%)可稳定循环超过1000 h,极化仅约150 mV。进一步组装Mg@Cu||Mo₆S₈全电池,在1 C下循环1500圈后仍保持76.6 mAh g⁻¹的比容量,优于轧制镁负极(67.2 mAh g⁻¹)。此外,该VTE方法可实现大面积(12 cm × 18 cm)镁箔的制备,并在软包电池中展现出显著降低的极化(~160 mV vs. 轧制镁软包~411 mV)。该工作为超薄镁负极的规模化制备提供了新思路,相关研究成果以Magnesium Foil Composed of (002) Facet Dominated Hexagonal Prism Arrays Prepared by Vacuum Thermal Evaporation as Anode for Rechargeable Magnesium Batteries 为题发表于国际顶级期刊ACS Energy Letters。

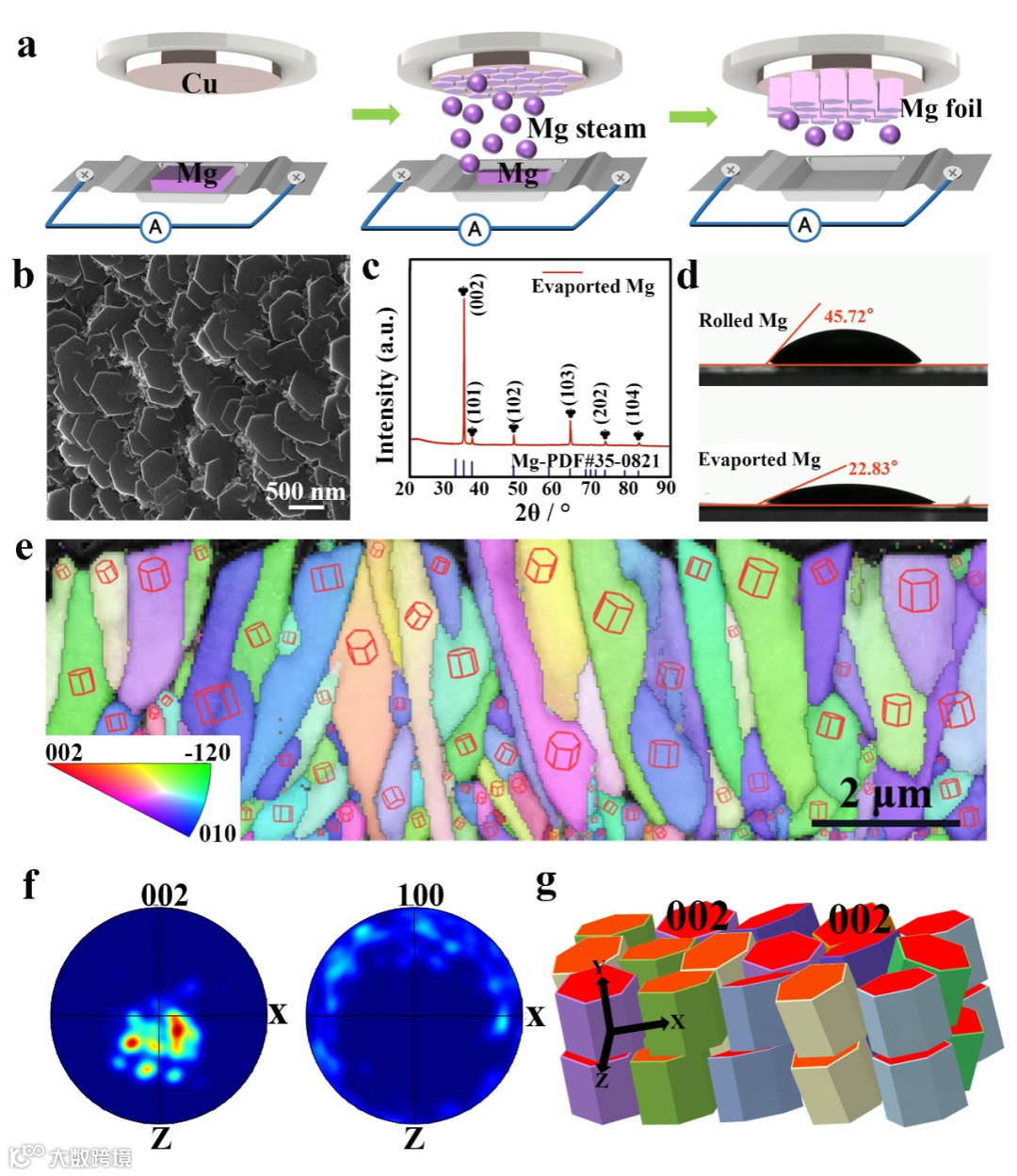

图1. (a) 真空热蒸发制备超薄镁箔的流程示意图。(b) 蒸发态镁箔的扫描电镜图像。(c) 蒸发态镁箔的X射线衍射图谱。(d) APC电解液在轧制镁负极和蒸发态镁负极上的接触角。(e) 蒸发态镁横截面的EBSD取向图。(f) 蒸发态镁横截面的极图。(g) 蒸发态镁的取向示意图。
科学材料站
本 文 要 点
要点一:真空热蒸发法比传统轧制法更简单、更节能
传统轧制法制备镁箔需要反复变形和多道次热处理(如图S1所示),工序复杂、能耗高,且难以获得厚度均匀的10 μm以下超薄镁箔,易产生裂纹和表面氧化。相比之下,真空热蒸发(VTE)法利用镁在真空条件下沸点降低、可直接升华的特点,通过一步式物理气相沉积,在较低温度下实现镁从固态→气态→固态的转变,无需复杂加工和后续热处理。该方法不仅简化了工艺流程,还显著降低了能源消耗,是一种绿色、高效的镁箔制备技术。
要点二:VTE法制备出具有强(002)织构的镁负极
本研究采用真空热蒸发法,在真空度优于10⁻³ Pa条件下,将固态镁锭加热升华,镁蒸气在铜基底上凝结生长。通过优化蒸发电流(140 A)和时间(20–80 min),可获得厚度为3–13 μm的镁箔。XRD和EBSD结果表明,所制备的Mg@Cu负极具有强烈的(002)晶面择优取向,I(002)/I(101)比值高达15.7,且晶粒细小(平均533.6 nm)、分布均匀。DFT计算显示,Cu(220)与Mg(002)的界面能最低(1.01 J·m⁻²),有利于镁沿基面定向生长,最终形成由六方片状晶体堆叠而成的柱状阵列结构。
要点三:(002)晶面主导的Mg@Cu负极电化学性能显著优于轧制镁
得益于均匀的(002)织构和细晶结构,Mg@Cu负极在APC电解液中表现出更低的接触角(22.83° vs. 轧制镁45.72°)和更小的成核过电位(0.2 mA cm⁻²下0.203 V vs. 0.294 V)。Mg@Cu||Mg@Cu对称电池在2 mA cm⁻²、2 mAh cm⁻²(镁利用率52%)条件下可稳定循环超过1000 h,极化仅约150 mV;而轧制镁对称电池在约650 h后即发生短路。在Mg@Cu||Mo₆S₈全电池中,1 C循环1500圈后仍保持76.6 mAh g⁻¹的比容量,明显高于轧制镁全电池的67.2 mAh g⁻¹。此外,软包电池测试也表明Mg@Cu||Mo₆S₈的极化(~160 mV)远小于轧制镁软包(~411 mV),充分展示了其优异的界面稳定性和循环性能。
要点四:前瞻——VTE法在镁负极规模化应用中的巨大潜力
真空热蒸发法不仅能够制备出高性能的(002)织构超薄镁箔,还具有良好的可扩展性。本研究已成功制备出12 cm × 18 cm的大面积镁箔,并组装了软包全电池,表现出显著优于轧制镁软包的电化学性能。VTE法的设备成熟、工艺窗口宽、批次重复性好,且可通过卷对卷沉积实现连续生产,满足工业化制造需求。未来,通过优化蒸发源设计、基底传送速度和在线厚度监控,有望进一步降低生产成本,推动超薄镁负极在可充电镁电池中的商业化应用,为高能量密度、高安全性的下一代储能技术提供关键材料支撑。

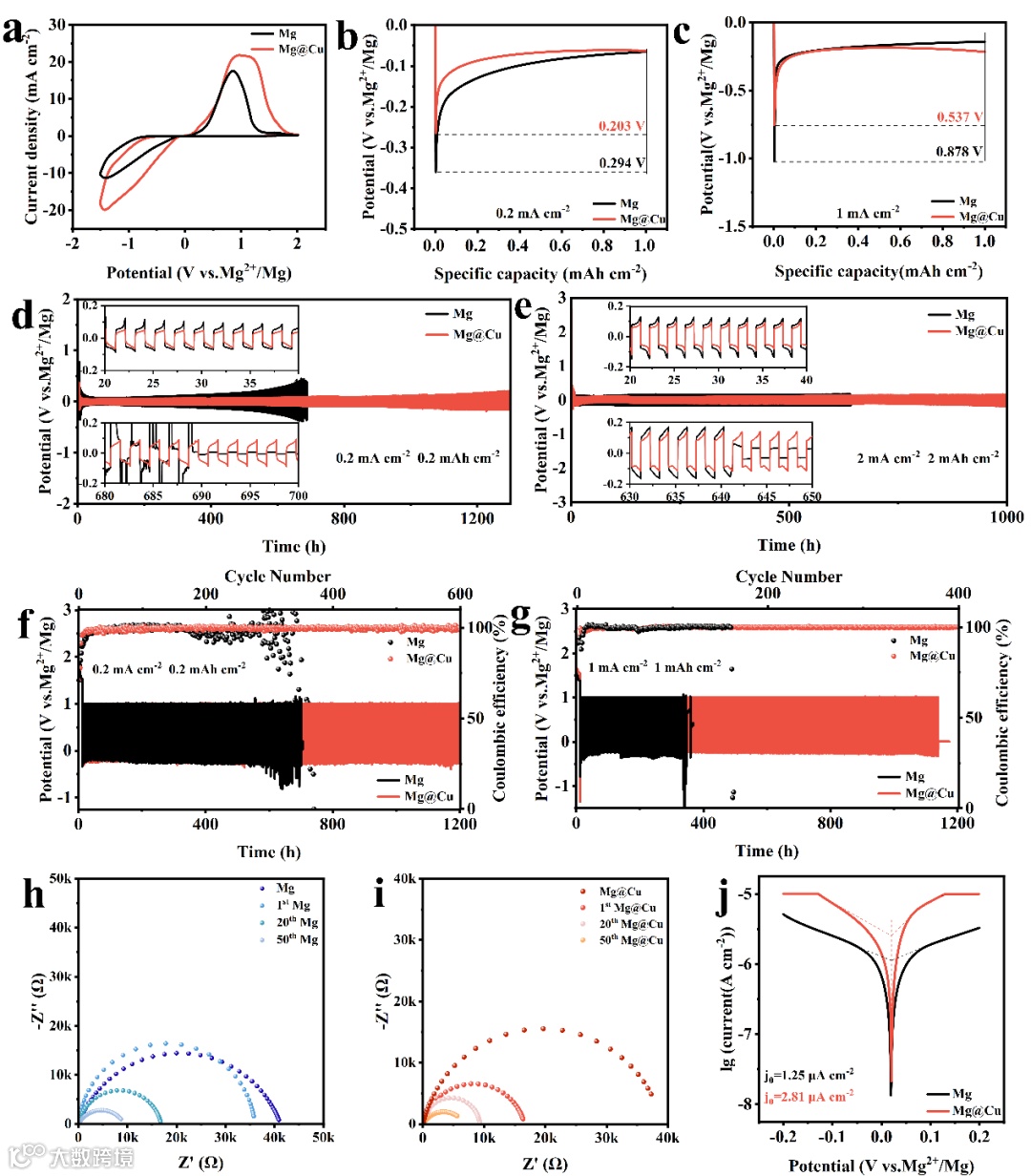

图2. 轧制镁负极与Mg@Cu负极的电化学性能:(a) 循环伏安曲线。轧制镁和Mg@Cu在 (b) 0.2 mA cm⁻² 和 (c) 1 mA cm⁻² 下的成核过电位。采用轧制镁负极和Mg@Cu负极的Mg||Mg对称电池在 (d) 0.2 mA cm⁻²、0.2 mAh cm⁻² 和 (e) 2 mA cm⁻²、2 mAh cm⁻² 下的循环性能。(f) Mg||Cu 和 (g) Mg@Cu||Cu 非对称电池的库仑效率。(h) Mg||Mg 和 (i) Mg@Cu||Mg@Cu 对称电池的奈奎斯特图。(j) Mg||Mg 和 Mg@Cu||Mg@Cu 对称电池的塔菲尔曲线。

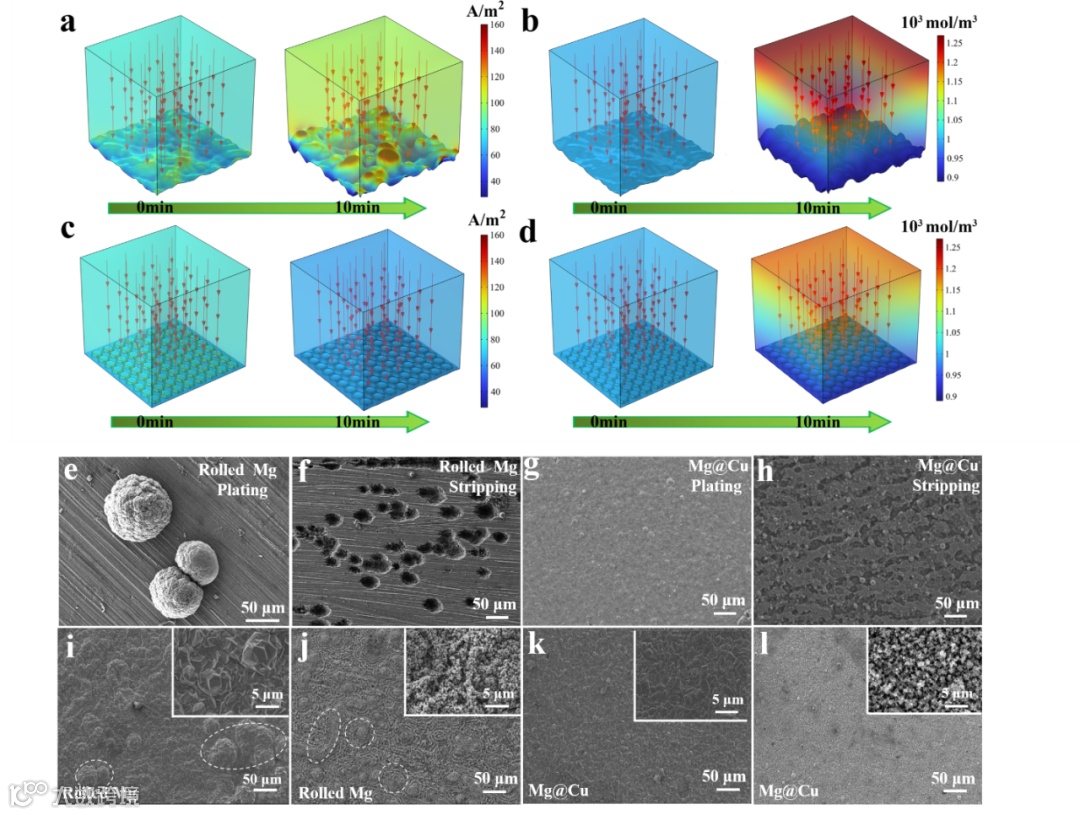

图3. 利用COMSOL Multiphysics软件进行的相场模拟:(a, b) 轧制镁电极和 (c, d) Mg@Cu 电极的 (a, c) 电场分布 和 (b, d) Mg²⁺ 通量分布。轧制镁和Mg@Cu负极的沉积/剥离形貌:轧制镁在 (e) 首次沉积后 和 (f) 首次剥离后的扫描电镜图像;(i) 10次循环后的沉积 和 (j) 剥离形貌。Mg@Cu在 (g) 首次沉积后 和 (h) 首次剥离后的扫描电镜图像;(k) 10次循环后的沉积 和 (l) 剥离形貌。

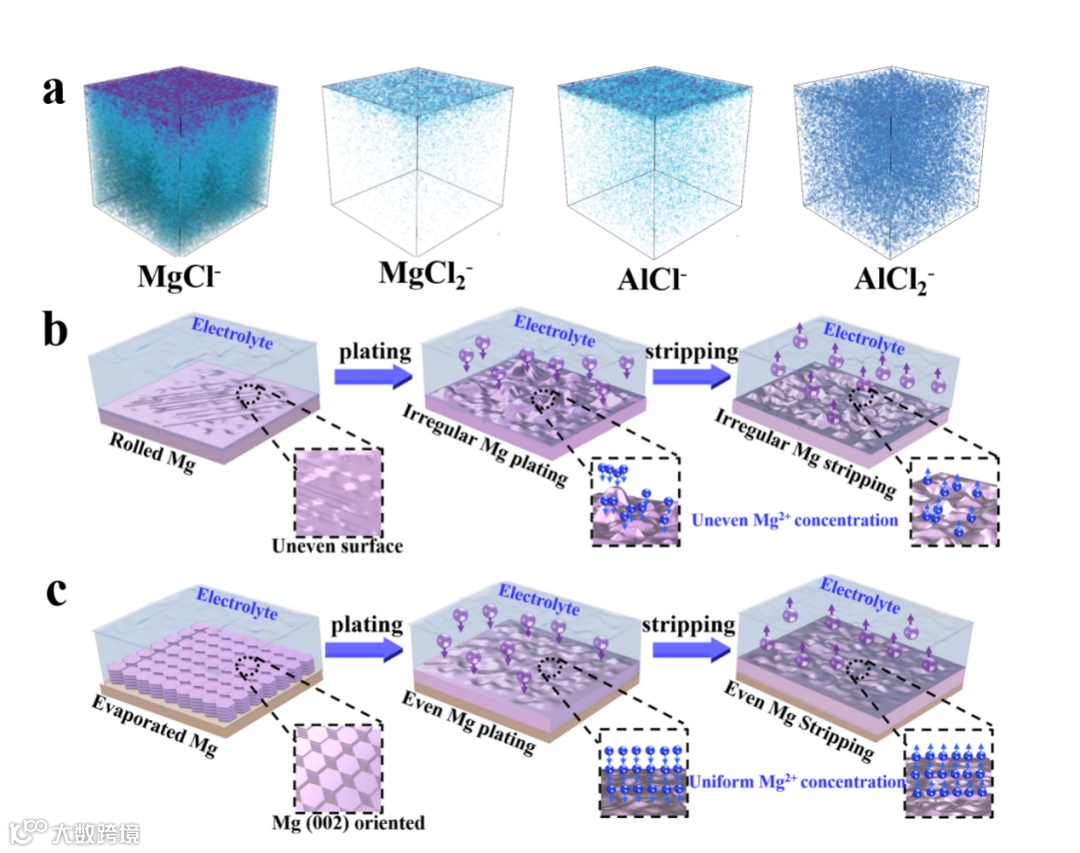

图4. (a) 循环后Mg@Cu电极表面二次离子碎片的TOF-SIMS三维重构。(b, c) 轧制镁和Mg@Cu负极上Mg²⁺通量分布及镁沉积/剥离过程的示意图。

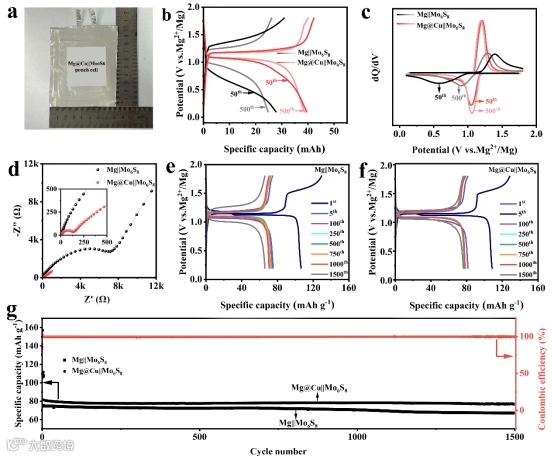

图5. (a) Mg@Cu||Mo₆S₈ 软包电池的照片。(b) Mg||Mo₆S₈ 和 Mg@Cu||Mo₆S₈ 软包电池在1 C下的电压-容量曲线 及 (c) 相应的 dQ/dV 图。采用轧制镁和Mg@Cu负极的Mo₆S₈基扣式全电池的电化学性能:(d) 电化学阻抗谱曲线;1 C下的恒流充放电曲线:(e) Mg||Mo₆S₈ 和 (f) Mg@Cu||Mo₆S₈ 电池;(g) 1 C下的长期循环性能及库仑效率。
科学材料站
文 章 链 接
Magnesium Foil Composed of (002) Facet Dominated Hexagonal Prism Arrays Prepared by Vacuum Thermal Evaporation as Anode for Rechargeable Magnesium Batteries
https://pubs.acs.org/doi/10.1021/acsenergylett.5c04318
科学材料站
通 讯 作 者 简 介
岳继礼:重庆大学材料科学与工程学院副教授/硕导,长期从事新能源电池材料与器件的基础研究和工程应用开发工作。曾主持国家自然科学青年基金、重庆市留创等项目,作为研究骨干参与镁电池的国家重点研发项目、电池材料和储能材料方面的中国工程院院地合作战略咨询项目等。他的研究领域为离子电池电极材料的设计,主要包括镁离子电池、镁合金负极、电极/电解液界面;层状正极材料及新型电池材料;电化学反应机理。其中以第一作者或通讯作者在国际期刊发表论文20余篇,如Nano-Micro Lett., Adv. Funct. Mater.,ACS Energy Lett.,Energy Storage Mater.,J. Phys. Chem. Lett.,J. Mater. Chem. A等。
文恬恬:重庆大学材料科学与工程学院助理研究员,主持国家自然科学青年基金、博士后面上基金。致力于电化学、储能材料、化学-材料学科交叉领域的研究,主要包括新型镁离子电池负极SEI膜的构筑及界面调控、高比能镁电池关键电极材料及新型电化学储能材料与器件等。
黄光胜:重庆大学材料科学与工程学院教授/博导,重庆大学国家镁合金材料工程技术研究中心副主任、国家储能技术产教融合创新平台电化学储能中心主任,中国能源学会专家委员会新能源专家组副主任、中国有色金属学会新能源材料发展工作委员会委员、中国材料研究学会镁合金分会理事。主要从事镁合金板材与镁电池负极的研究,二十年来承担了国家项目20余项,发表学术论文250余篇,申请国家发明专利69项(其中授权21项),获省部级和国际奖8项。
添加官方微信 进群交流
SCI二氧化碳互助群
SCI催化材料交流群
SCI钠离子电池交流群
SCI离子交换膜经验交流群
SCI燃料电池交流群
SCI超级电容器交流群
SCI水系锌电池交流群
SCI水电解互助群
SCI气体扩散层经验交流群
备注【姓名-机构-研究方向】
投稿请联系contact@scimaterials.cn
点分享
点赞支持
点在看
