科学材料站
背 景 介 绍
合成气作为现代化工业与能源系统的关键枢纽,可通过煤、天然气、生物质等原料经气化或重整制得,并通过费托合成、甲醇合成等C1化学路径转化为高值燃料及基础化学品。不同H2/CO摩尔比的合成气对应特定工业需求,例如1:1比例适用于二甲醚合成,2:1用于费托合成与甲醇合成,3:1则用于甲烷合成。近年来,电化学CO2还原制备CO技术因反应条件温和、可消纳绿电等优势备受关注。利用绿色电力驱动CO2和水的共电解,不仅能实现CO2资源化利用、构建碳循环闭环,更为合成气生产提供了可持续路径。
石河子大学于锋教授团队在这一领域取得重要突破:开发了富含Zn-O-Si键的Si-ZnAl-LDH催化剂,通过调控Zn-O-Si键平衡*COOH和*H的吸附强度,可以抑制CO的生成和促进H2的产生,从而实现宽比例H2/CO合成气的制备。相关工作以“Zn-O-Si interface engineering strategy: Achieving precise control of H2/CO ratio via CO2 electrolytic reduction (DOI:10.1016/j.ijhydene.2026.154886)”为题,在International Journal of Hydrogen Energy上发表。该论文的第一作者为石河子大学化学化工学院硕士研究生吴天然,通讯作者于锋教授、杨晓东副教授、潘珂珂副教授。
科学材料站
本 文 亮 点
硅掺杂策略:实现Zn-O-Si化学键的构筑,抑制CO和促进H2的生成;
界面键调控机制:Zn-O-Si平衡了*COOH和*H吸附强度,实现宽比例H2/CO合成气的制备;
可持续合成路径:基于绿电的电催化还原CO2技术,为为合成气生产提供环保且高效的新方
科学材料站
图 文 解 析
图1.(a) 催化剂制备流程图,(b) 碳纸、Si-ZnAl-LDH和ZnAl-LDH的XRD图,(c,d) ZnAl-LDH和Si-ZnAl-LDH的接触角图,(e, i) SEM图像,(f, j) TEM图像,(g, k) HRTEM图像,(h, l) 衍射环图像,(m) Si-ZnAl-LDH的EDS。
要点:
通过SiCl4刻蚀制备了非晶态Si-ZnAl-LDH催化剂,XRD结果显示刻蚀后ZnAl-LDH特征衍射峰消失,催化剂呈现无定形结构;接触角测试表明,原始ZnAl-LDH/CP接触角为90°表现疏水性,利于CO2在电极表面富集,而Si-ZnAl-LDH/CP接触角降至61.15°,Si引入M-O-Si极性基团提升了表面羟基化程度与亲水性,促进水分子靠近活性位点并提高*H覆盖率;形貌表征显示,结晶态ZnAl-LDH为纳米片层堆叠的层状结构,HRTEM与SAED分别对应其特征晶面晶格条纹与衍射环,验证了高结晶度,经SiCl4刻蚀后的Si-ZnAl-LDH则形成不规则球形结构,层状排列被破坏且暴露更多边缘活性位点,其HRTEM与SAED无明显晶格条纹和衍射环,进一步佐证非晶态特征,EDS证明Si、O、Zn、Al元素均匀分布,确认硅成功掺杂于ZnAl-LDH基体中。

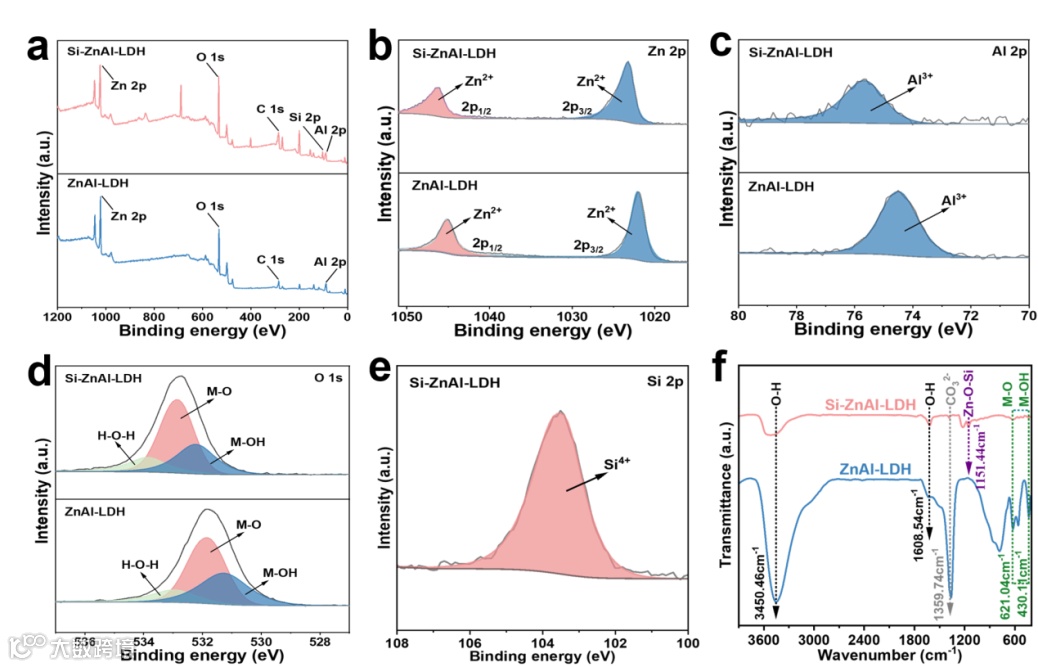

图2.(a) XPS总能谱图,(b) Zn2p,(c) Al2p,(d) O1s,(e) Si-ZnAl-LDH的Si 2p,(f) 红外图。
要点:
通过XPS测试分析催化剂表面化学态发现,ZnAl-LDH中Zn 2p对应Zn2+-OH八面体配位结构,Si掺杂后Zn 2p与Al 2p结合能均正向偏移,因Si电负性更高使Zn周围电子云密度降低、铝表面发生电子转移。O 1s结合能同样偏移源于Si-O键引入,削弱了*COOH氧配位作用,103.5 eV处的Si 2p特征峰证实Si成功掺杂并形成M-O-Si键,在提升表面亲水性的同时也会抑制CO2RR反应,促进HER;FTIR光谱则表明,Si-ZnAl-LDH中O-H伸缩振动峰减弱印证了羟基氢被Si取代与M-O-Si键生成,H-O-H弯曲振动峰增强说明水吸附能力提升,层间CO32-及M-O/M-OH振动峰强度降低,均与Si引入后增强质子供给、降低水解离能垒、促进H2生成并抑制CO产生的规律一致,且与接触角、XPS结论相互佐证。

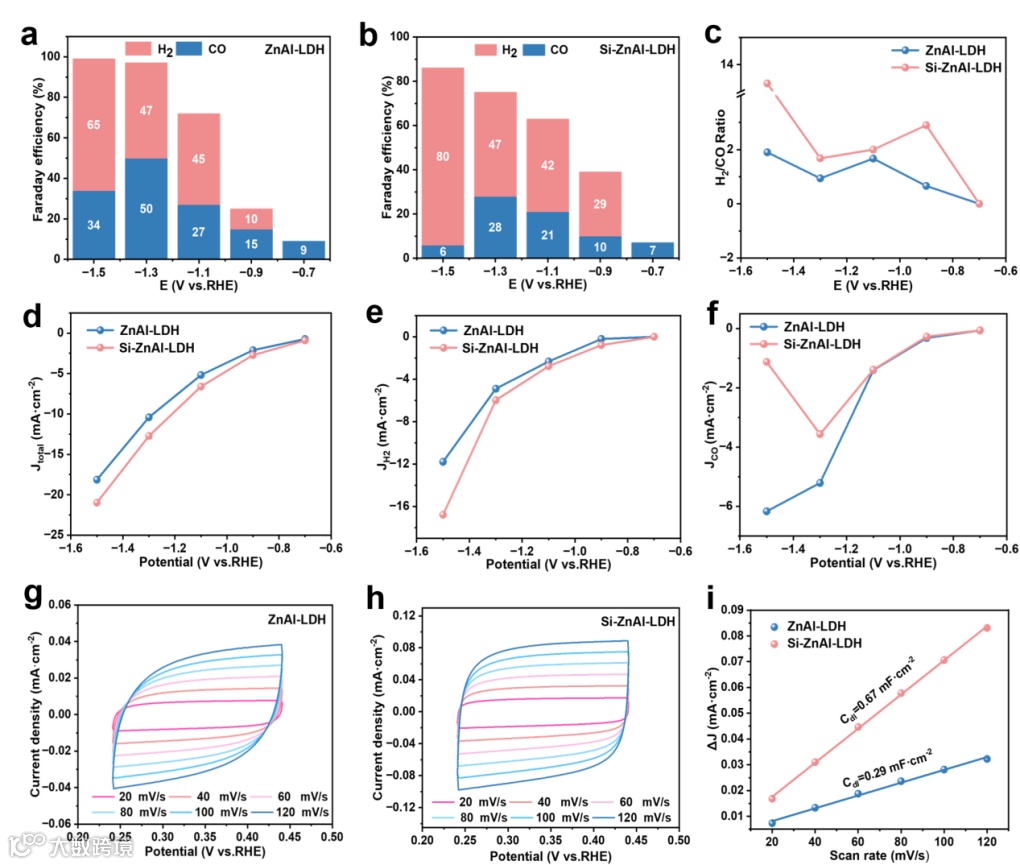

图3.(a,b) ZnAl-LDH和Si-ZnAl-LDH的电催化CO2还原性能图,(c) H2/CO产率比例图,(d) 电流密度图,(e) H2分电流密度图,(f) CO分电流密度图,(g,h ) 不同扫速下的CV曲线图,(i)双层电容图。
要点:
在H型电解池中测试eCO2RR性能,产物法拉第效率结果显示H2和CO为主要产物,Si-ZnAl-LDH在-1.1 V vs. RHE电位下H2/CO比值可达2,契合费托合成与甲醇合成的原料需求,且可实现该比值宽范围调控。LSV曲线表明Si-ZnAl-LDH电流密度显著高于原始ZnAl-LDH,虽削弱CO2吸附,但因促进HER与活性位点增多提升了整体催化性能,其H2分电流密度更高,更利于H2生成,而ZnAl-LDH则CO分电流密度更高,偏向CO生成,Si的引入实现了抑制CO产率、促进HER反应并调控H2/CO比例的效果。CV曲线与双电层电容测试显示,Si-ZnAl-LDH的CV曲线对称性更优,Cdl值为0.67 mF cm-2,远高于ZnAl-LDH的0.29 mF cm-2,证实其拥有更大的电化学活性表面积与更多活性位点。

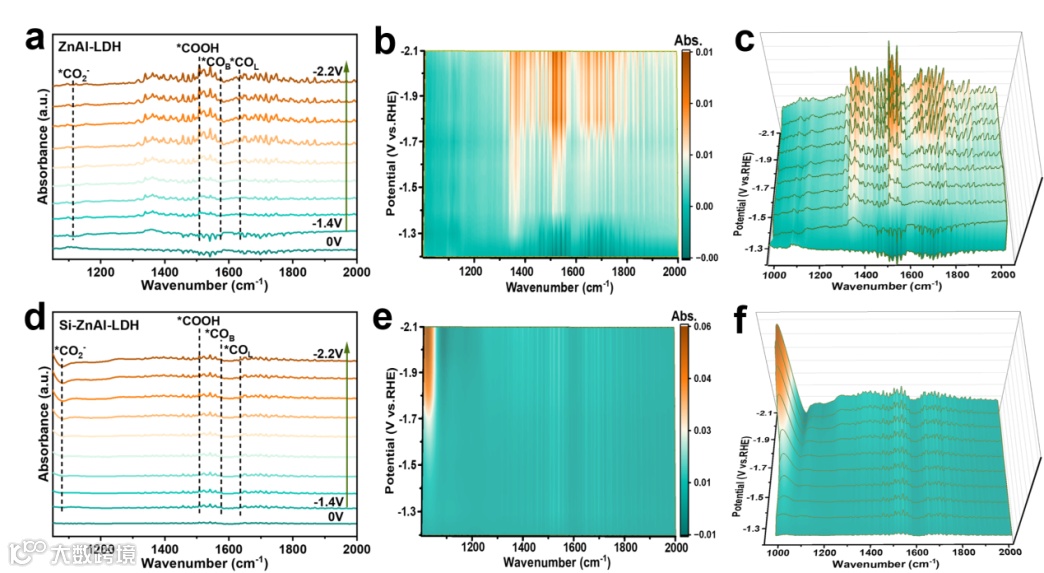

图4.(a-c) ZnAl-LDH的原位红外图,(d-f) Si-ZnAl-LDH的原位红外图。
要点:
原位FTIR测试结果表明,1111 cm-1处的负峰对应CO2˙-中间体,表明CO2分子被活化,1100-1112 cm-1区间峰的正负交替证实活化的CO2˙-来源于溶液中的CO32-并作为eCO2RR速控步前驱体,1210 cm-1处的正峰归属于碳酸氢盐离子,其可提供CO32-并在电极表面转化为碳酸成为CO2来源;ZnAl-LDH在1508 cm-1处出现代表*CO羧基中间体的交替峰,且峰强度显著高于Si-ZnAl-LDH,同时1574 cm-1与1634 cm-1处分别对应COB及解吸自由能更优的COL构型,ZnAl-LDH的COL构型峰强度同样更强,充分说明ZnAl-LDH在生成CO的反应动力学上更具优势。

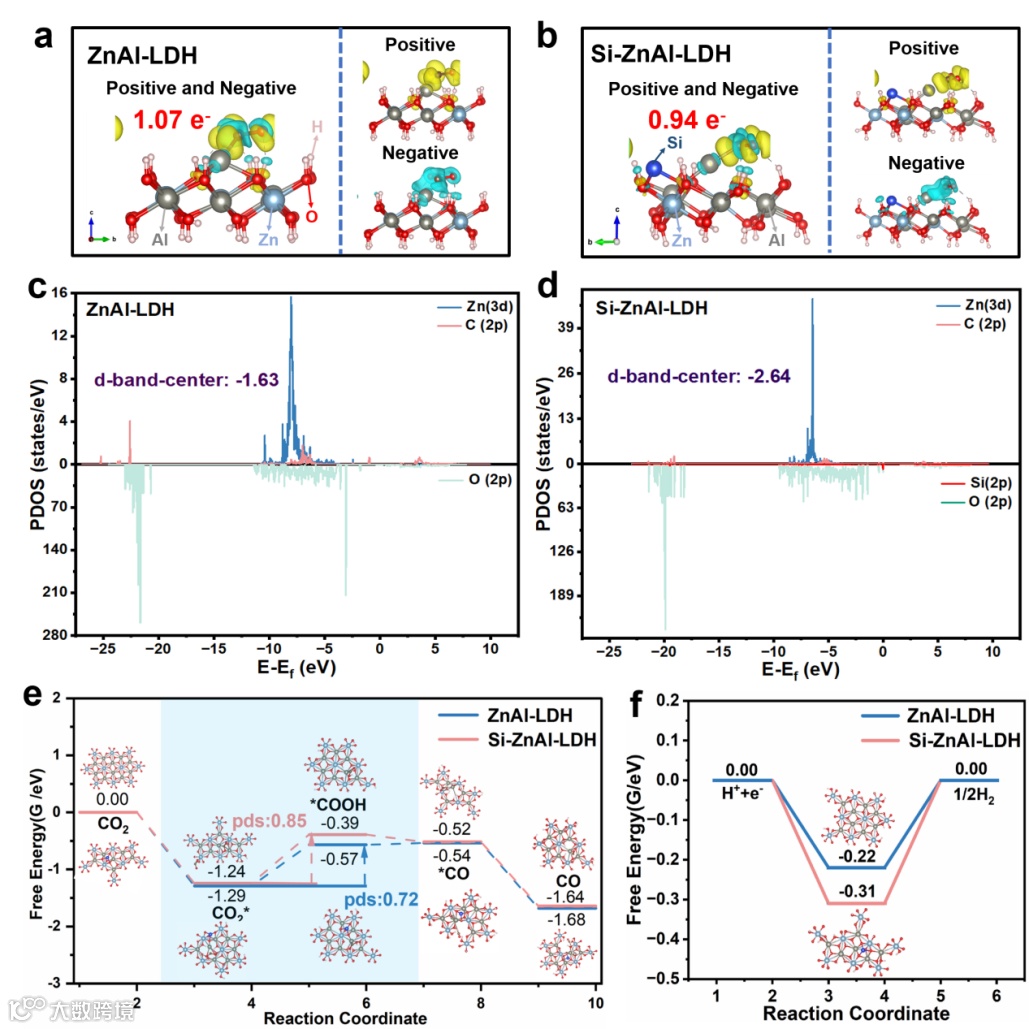

图5. (a,b) ZnAl-LDH和Si-ZnAl-LDH的差分电荷密度图,(c,d) PDOS图,(e) CO生成的吉布斯自由能图,(f) HER吉布斯自由能图。
要点:
采用密度泛函理论(DFT)对ZnAl-LDH与Si-ZnAl-LDH进行系统计算,Bader电荷分析显示ZnAl-LDH向CO2转移1.07个电子,高于Si-ZnAl-LDH的0.94个电子,展现出更强的CO2活化能力;PDOS分析表明,ZnAl-LDH的d带中心为-1.63 eV更靠近费米能级利于反应物吸附,Si-ZnAl-LDH的d带中心为-2.64 eV远离费米能级不利于CO生成,同时Si(2p)与O(2p)存在明显p-p轨道杂化形成稳定Si-O键,该杂化可调控Zn活性位点电子态、削弱CO2RR中间体吸附,在抑制CO2RR、提升HER选择性的同时增强催化剂结构稳定性并加速电子转移,为电催化剂电子结构调控提供了机理支撑;吉布斯自由能计算进一步阐明催化选择性,CO2RR过程中ZnAl-LDH羧基形成步骤ΔG为-1.29 eV为势能决速步,遵循CO生成路径,而HER过程中Si-ZnAl-LDH的*H吸附ΔG降至-0.31 eV,Si掺杂降低了HER动力学能垒并改变催化偏好,与电化学测试结果一致。
添加官方微信 进群交流
SCI二氧化碳互助群
SCI催化材料交流群
SCI钠离子电池交流群
SCI离子交换膜经验交流群
SCI燃料电池交流群
SCI超级电容器交流群
SCI水系锌电池交流群
SCI水电解互助群
SCI气体扩散层经验交流群
备注【姓名-机构-研究方向】
投稿请联系contact@scimaterials.cn
点分享
点赞支持
点在看
