导读：FFT（快速傅里叶变换）是数字信号处理的超级经典算法，在量子物理、光谱分析、音视频流信号处理、石油勘探、地震预报、天气预报、概率论、编码理论、医学断层诊断等领域有着广泛的应用。

一、FFTW简介

FFT（快速傅里叶变换）是数字信号处理的超级经典算法，在量子物理、光谱分析、音视频流信号处理、石油勘探、地震预报、天气预报、概率论、编码理论、医学断层诊断等领域有着广泛的应用。在数学中，傅里叶级数（Fourier series）是把类似波的函数表示成简单正弦波的方式。

快速傅里叶变换的算法有许多，既有FFTW这种开源库，一些芯片企业也针对自家芯片设计FFT优化库，例如Intel的MKL_FFT，华为的KML_FFT。

打住，这里有一个问题？

既然有FFTW这种通用的、开源的还免费的库，为什么芯片公司还要费人费钱去自己搞FFT优化库呢？

通过这篇文章，也许你就会知其一二。

FFTW（Fast Fourier Transform in the West）是一款用于快速傅里叶变换（FFT）的开源库，它是自由软件许可证（类似于GPL）下发布的，您可以在其官方网站或代码仓库上找到最新版本的FFTW，然后根据许可证的规定使用它。它可以用于在多种计算平台上进行高效的数值计算。FFTW通过使用预分解算法和缓存技术，可以大大提高FFT的计算速度，与传统的FFT算法相比，可以节省数倍的计算时间。FFTW不仅可以用于科学计算和信号处理，还可以用于图像处理、音频处理等领域。FFTW的优秀性能使其成为许多科学计算和工程应用中不可或缺的工具。官网地址：http://fftw.org/ github地址：https://github.com/FFTW/fftw3

本实验仅是将FFTW搬到RISC-V硬件平台上编译和运行，文中将SG2042和FT2000进行了单核性能的对比，只是为了先建立一个优化对标，并不代表这两款芯片性能的差距。通常一些软件测试出来的性能，与以下几个因素相关：

芯片的硬件算力水平
编译器（RISC-V的GCC属于初代版本）
编译选项（尤其是是否启用SIMD加速）
操作系统和依赖库等其他因素

二、平台环境

[硬件参数]

处理器: 算能SG2042 x 1

核心数: 64核

L1 Cache: I:64KB and D:64KB

L2 Cache: 1MB/Cluster

L3 Cache: 64MB System Cache

DRAM: DDR4 16Gx4

[软件环境]

linux版本: 22.10

gcc版本: 10.2.0

三、安装流程

我们从官网上下载最新的程序包，当前最新版本为：3.3.10 下载链接：http://fftw.org/download.html

我们下载的文件为：fftw-3.3.10.tar.gz

解压：

ubuntu@perfxlab:~$ tar zxvf fftw-3.3.10.tar.gz

配置：

ubuntu@perfxlab:~/fftw-3.3.10$ ./configure --prefix=/usr/fftw3

安装：

ubuntu@perfxlab:~/fftw-3.3.10$ make install

配置环境变量：

我们安装后需要配置相关的环境变量，打开~/.bashrc, 在文件在最后面添加如下代码：




   export LD_LIBRARY_PATH=/usr/fftw3/lib:$LD_LIBRARY_PATH

验证是否安装成功：

查询FFTW版本：




   ubuntu@perfxlab:~/fftw-3.3.10$ fftw-wisdom --version

出现以下信息即为安装成功：




   fftw-wisdom tool for FFTW version 3.3.10.




Copyright (c) 2003, 2007-14 Matteo FrigoCopyright (c) 2003, 2007-14 Massachusetts Institute of Technology
This program is free software; you can redistribute it and/or modifyit under the terms of the GNU General Public License as published bythe Free Software Foundation; either version 2 of the License, or(at your option) any later version.
This program is distributed in the hope that it will be useful,but WITHOUT ANY WARRANTY; without even the implied warranty ofMERCHANTABILITY or FITNESS FOR A PARTICULAR PURPOSE.  See theGNU General Public License for more details.
You should have received a copy of the GNU General Public Licensealong with this program; if not, write to the Free SoftwareFoundation, Inc., 51 Franklin Street, Fifth Floor, Boston, MA  02110-1301  USA

我们写一个简单的测试代码验证是否安装成功：




   #include <stdio.h>



#include <stdlib.h>#include <fftw3.h>
int main() {    int N = 8;  // 信号长度    fftw_complex *in = (fftw_complex*) fftw_malloc(sizeof(fftw_complex) * N);    fftw_complex *out = (fftw_complex*) fftw_malloc(sizeof(fftw_complex) * N);
    fftw_plan plan = fftw_plan_dft_1d(N, in, out, FFTW_FORWARD, FFTW_ESTIMATE);
    // 初始化输入信号    for (int i = 0; i < N; i++) {        in[i][0] = i;  // 实部        in[i][1] = 0;  // 虚部    }    // 执行傅里叶变换    fftw_execute(plan);
    // 打印结果    printf("Input Signal:\n");    for (int i = 0; i < N; i++) {        printf("%f + %fi\n", in[i][0], in[i][1]);    }
    printf("Transformed Signal:\n");    for (int i = 0; i < N; i++) {        printf("%f + %fi\n", out[i][0], out[i][1]);    }
    fftw_destroy_plan(plan);    fftw_free(in);    fftw_free(out);
    return 0;}

编译代码：

ubuntu@perfxlab:~/cheng$ gcc -o fftw_test testfftw.c -lfftw3 -lm

执行程序运行结果如下：

ubuntu@perfxlab:~/cheng$ ./fftw_testInput Signal:0.000000 + 0.000000i1.000000 + 0.000000i2.000000 + 0.000000i3.000000 + 0.000000i4.000000 + 0.000000i5.000000 + 0.000000i6.000000 + 0.000000i7.000000 + 0.000000iTransformed Signal:28.000000 + 0.000000i-4.000000 + 9.656854i-4.000000 + 4.000000i-4.000000 + 1.656854i-4.000000 + 0.000000i-4.000000 + -1.656854i-4.000000 + -4.000000i-4.000000 + -9.656854i

好了，结果正确，目前已经安装测试完成，可以愉快的使用了。

四、性能测试和对比

下面，我们将基于FFTW的开源项目，对SG2042进行性能评估，并和FT2000做简单对比。

测试代码如下

我们主要测试了FFTW（Fastest Fourier Transform in the West）库中的核心函数fftw_execute的性能。我们通过多次执行fftw_execute函数并取平均值来评估其性能，并将结果以GFlops（每秒十亿次浮点运算数）为单位进行了测量。in_place 、out_place代表是否使用了同一内存。

#include <stdio.h>#include <time.h>#include <fftw3.h>#include <math.h> // 包含math.h以使用log2函数
int main() {    int signal_lengths[] = {32, 64, 128, 256, 512, 1024, 2048, 4096, 8192, 16384}; // 不同信号长度    int num_lengths = sizeof(signal_lengths) / sizeof(signal_lengths[0]);

    for (int i = 0; i < num_lengths; i++) {        int N = signal_lengths[i];        fftw_complex *in = (fftw_complex*)fftw_malloc(sizeof(fftw_complex) * N);        fftw_complex *out = (fftw_complex*)fftw_malloc(sizeof(fftw_complex) * N);
        // 填充输入数据 (使用双精度浮点数)        for (int j = 0; j < N; j++) {            in[j][0] = 1.0; // 实部 (double)            in[j][1] = 0.0; // 虚部 (double)        }
        double total_elapsed_time = 0.0;        int num_iterations = 20; // 每个长度的信号执行20次        // 执行双精度浮点数傅立叶变换        fftw_plan plan = fftw_plan_dft_1d(N, in, out, FFTW_FORWARD, FFTW_ESTIMATE);        for (int j = 0; j < num_iterations; j++) {            clock_t start_time = clock();                fftw_execute(plan);            clock_t end_time = clock();            double elapsed_time = (double)(end_time - start_time) / CLOCKS_PER_SEC;            total_elapsed_time += elapsed_time;        }        fftw_destroy_plan(plan);        double average_time = total_elapsed_time / num_iterations;
        // 计算FLOPS（每秒浮点运算数）        double flops = 5.0 * N * log2(N) / average_time; // 假设FFT算法的复杂度为5*N*log2(N)
        // 计算GFLOPS（每秒十亿次浮点运算数）        double gflops = flops / 1e9;
        printf("平均FFTW执行时间（长度 %d）: %f秒   GFLOPS : %f\n", N, average_time , gflops);
        fftw_free(in);        fftw_free(out);    }
    return 0;}

如果要测试float类型：则需要修改以下地方：

将fftw_complex改为fftwf_complex，将fftw_plan_dft_1d改为fftwf_plan_dft_1d。

编译选项

以下是编译double类型，如果编译float 需要用-lfftw3f。

SG2042编译选项（注意，FFTW目前没有支持risc-v的simd版本）

-march=rv64gcv0p7_zfh_xtheadc -mabi=lp64d -mtune=c920  -O3

FT2000 编译选项

-Wall -Wextra -funroll-loops -O3 -DNDEBUG -DNOPEN_HASWELL_OPT

性能图和对比

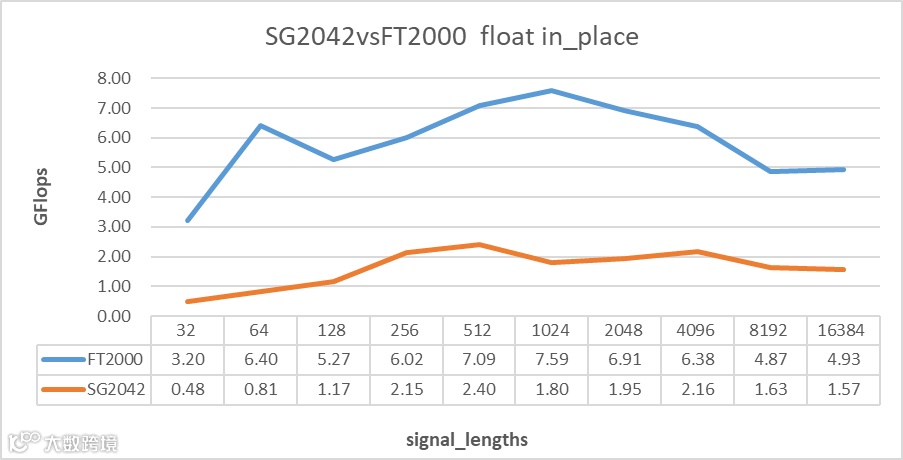

数据类型为float in_place：

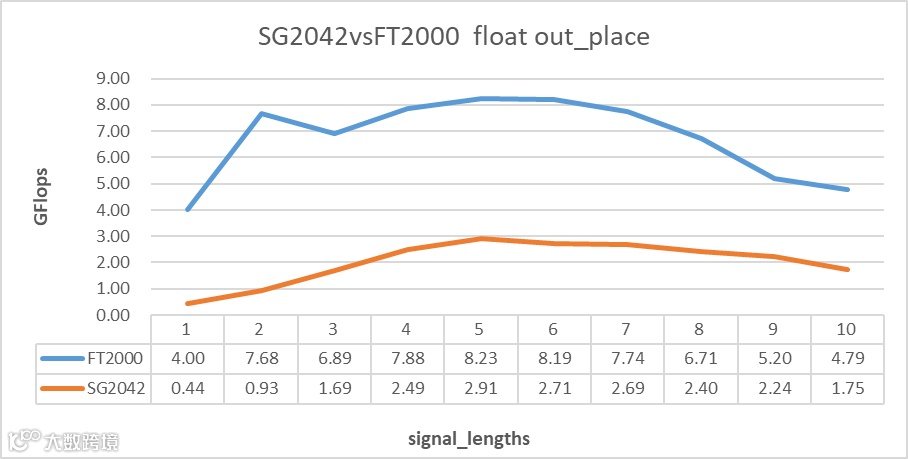

数据类型为float out_place：

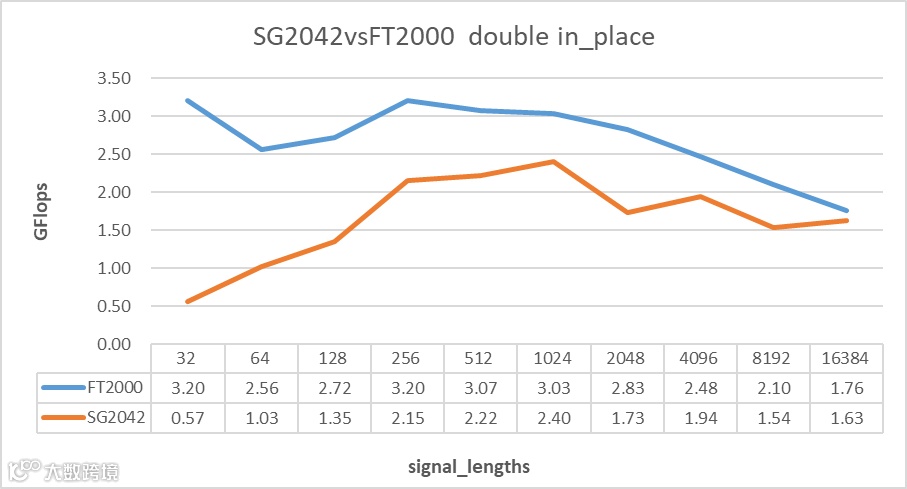

数据类型为 double in_place：

数据类型为 double out_place

五、简单总结

将FFTW迁移到RISC-V处理器SG2042上的实验过程还是相对简单，这得益于RISC-V软件生态的不断完善。但同时也依然存在一些问题：

1：从上面的测试结果来看，数据类型为float时， SG2042的表现相对FT2000 有比较明显的差距；数据类型为double时，随着信号长度的增加，性能差距逐渐减小，趋于接近。

2：FFTW目前没有支持RISC-V的Vector版本，仍有极大性能潜力待挖掘。我们或者等待FFTW发行版支持RISC-V；或者有人自研RISC-V FFT优化算法库。回到了文章最开始的问题“既然有FFTW这种通用的、开源的还免费的库，为什么芯片公司还要费人费钱去自己搞FFT优化库呢？”，实际上还有许多类似这样的计算库，存在类似的问题。

全文结束

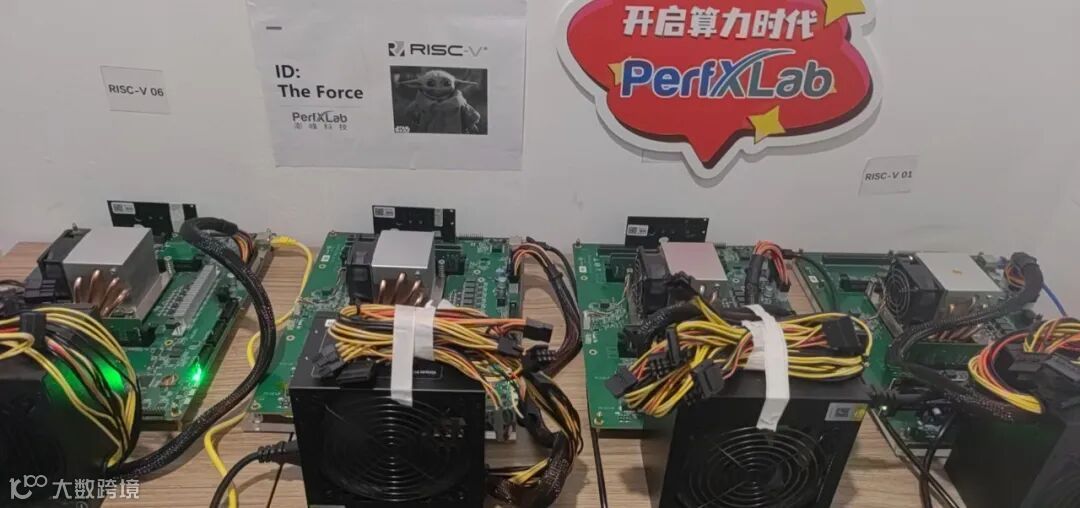

关于RISC-V公共测试平台
