01
点击上方蓝字关注我们
SRE-3450A
VS
tego 450
一、实验目的及测试项目
1、实验目的：
测试3450A在醇酸、羟丙、聚酯、热固中的性能，对比TEGO450
2、测试项目：外观、相容性、流平性、滑感、重涂性等。

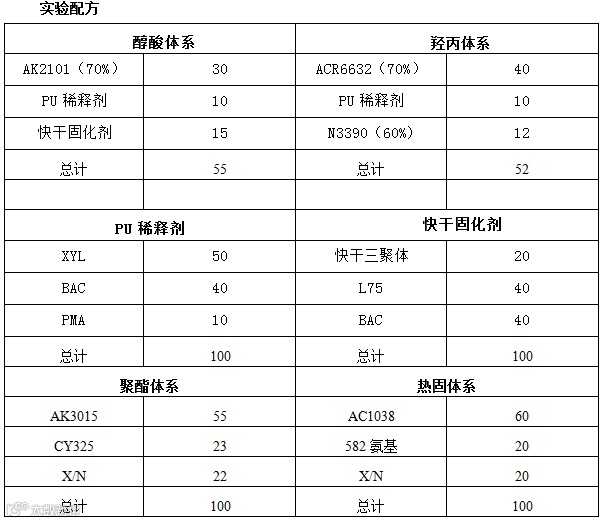

实验流程及方法
1、观察助剂外观；
2、施工方式：喷涂、滴板、刮板；
3、施工开稀比例：漆：固化剂：稀释剂=100：30～50：70～80；
4、相容性测试：分别在醇酸、羟丙、聚酯、热固体系添加0.1%、0.3%、0.5%、1%要测试的助剂，不同添加量分别观察加入后透明度及滴板干燥后透明度；
5、润湿流平性测试：在醇酸PU体系添加0.2%助剂，开稀后喷板观察润湿及流平性；
6、重涂测试：在热固体系添加0.5%，喷马口铁板150度烘烤30分钟，冷却后喷涂第二遍，烘烤冷却后百格法测试，3M胶拉三次.
实验结果
助剂
项目 |
TEGO450 |
3450A |
|
助剂外观 |
透明液体 |
透明液体 |
|
固含（%） |
100 |
100 |
|
相容性（醇酸） |
0.1% |
透明 |
透明 |
0.3% |
透明 |
透明 |
|
0.5% |
透明 |
透明 |
|
1% |
透明 |
透明 |
|
相容性（羟丙） |
0.1% |
透明 |
透明 |
0.3% |
微浑 |
微浑 |
|
0.5% |
浑浊 |
浑浊 |
|
1% |
浑浊 |
浑浊 |
|
相容性（聚酯） |
0.1% |
微浑 |
微浑 |
0.3% |
浑浊 |
浑浊 |
|
0.5% |
浑浊 |
浑浊 |
|
1% |
浑浊 |
浑浊 |
|
相容性（热固） |
0.1% |
透明 |
透明 |
0.3% |
微浑 |
微浑 |
|
0.5% |
浑浊 |
微浑 |
|
1% |
浑浊 |
浑浊 |
|
不稳泡性 |
醇酸 |
○ |
○ |
羟丙 |
○ |
○ |
|
聚酯 |
○ |
○ |
|
热固 |
○ |
○ |
|
水 |
△ |
○ |
|
流平性（醇酸） |
◎ |
◎ |
|
滑感（醇酸） |
○+ |
○ |
|
润湿性 |
○ |
○ |
|
重涂性（热固） |
◎ |
◎ |
|
注：1、 ◎表示优秀，○表示良好，△表示一般，╳表示较差
实验结论：
经过同条件下测试，3450A在醇酸、羟丙、聚酯、热固体系中相容性、流平、重涂等性能与TEGO450基本一致，滑感TEGO450稍好，在去离子水中TEGO450较稳泡。其余性能整体接近TEGO450。3450A基本可以代替TEGO450。
扫描二维码获取
流平剂样品
侗富贵化工
