凹版油墨中的分散剂对比
所谓颜料分散剂就是能够促使颜料颗粒均匀分散于物料介质中，形成稳定悬浮体的一种助剂；其分散机理如下：
1.吸附于固体颗粒的表面，使凝聚的固体颗粒表面易于湿润。
2.高分子型的分散剂，在固体颗粒的表面形成吸附层,使固体
粒表面的电荷增加，提高形成立体阻碍的颗粒间的反作用力。
3.使固体粒子表面形成双分子层结构,外层分散剂极性端与水有
较 强亲合力,增加了固体粒子被水润湿的程度.固体颗粒之间
因静电斥力而远离
4.使体系均匀，悬浮性能增加，不沉淀，使整个体系物化性质一样。分散剂的作用是使用润湿分散剂减少完成分散过程所需要的时间和能量，稳定所分散的颜料分散体，改性颜料粒子表面性质，调整颜料粒子的运动性等；具体体现在以下几个方面：缩短分散时间，提高光泽，提高着色力和遮盖力，改善展色性和调色性，防止浮色发花，防止絮凝，防止沉降；在凹版油墨中，颜料的分散过程主要是通过外部机械力（研磨设备），将颜料 粒子聚集体打散或者研磨成初级粒子状态，当然这种初级粒子状态是极不稳定的，彼此之间倾向于重新絮凝，只有通过树脂与分散剂的各种锚定基团，在颜料粒子表面形成吸附层或者形成 相互排斥的电荷特性，才能有效防止颜料絮凝，从而保证油墨体系的稳定性；在 PU 溶剂型油 墨中，树脂不能在颜料表面形成足够厚的吸附层时，颜料就会表现出强烈的自聚倾向，颜料会 絮凝，严重是时会形成结块或沉淀；因此油墨制备是选择一款合适的润湿分散剂是非常必要的；
下面我们就主要评价公司的新产品－聚氨酯分散剂 4026X 在凹 版油墨体系中的实验应用情况；
2.1 实验原料
PU 树脂：港雄 5587，万华 903E
助剂 ：OK412 消光粉，科莱恩 3620 聚乙烯蜡；
颜料 ：P35 炭黑，钛白粉 R298，杭百合 146#红
溶剂 ：醋酸正丙酯，异丙醇，醋酸乙酯，醋酸丁酯，PM，PMA
分散剂 ：SRE-4026X，进口助剂24000，
SRE-42400，SRE-47000-100HB
2.2 实验方案

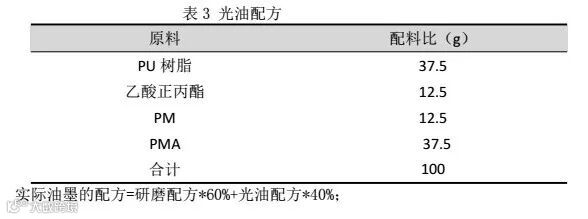

2.2.1 小样配方如表 1-5

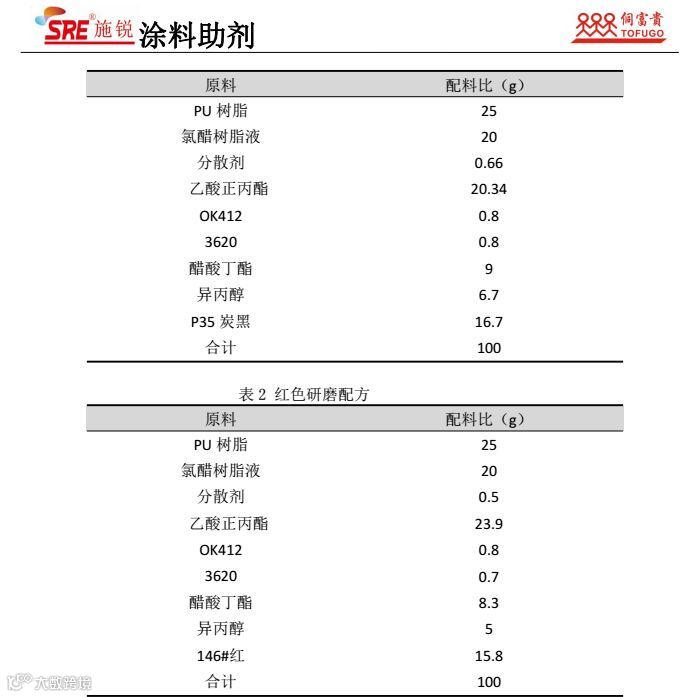

表1黑色研磨配方

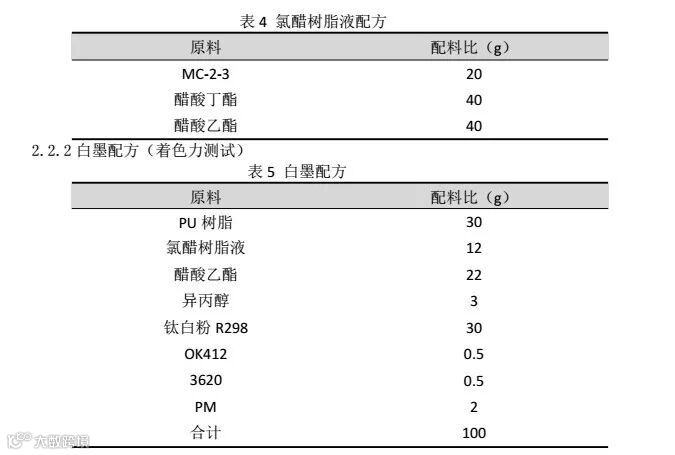

2.3油墨各项性能测试与分析
2.3.1展色力检测

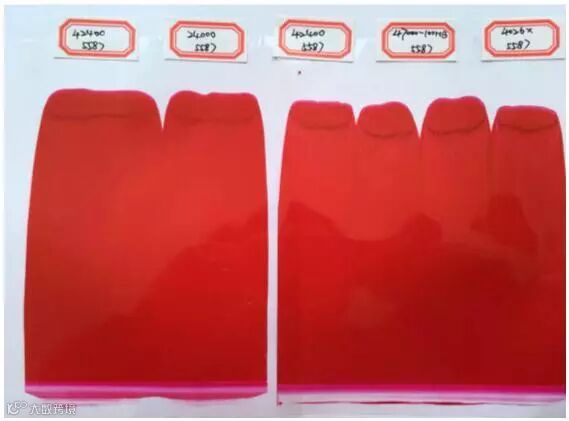

用15μm丝棒刮样对比四种分散剂24000对比42400,4026X和47000-100HB油墨展色性能：

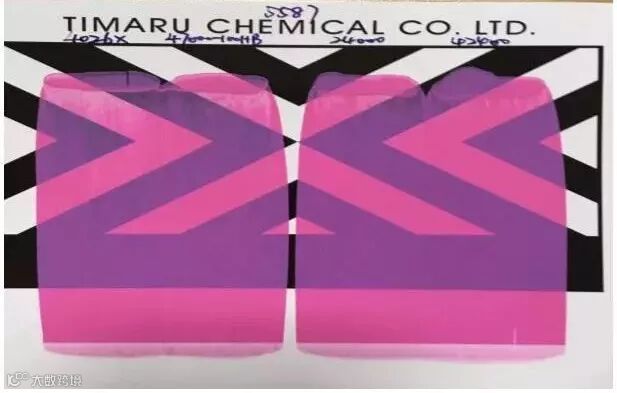

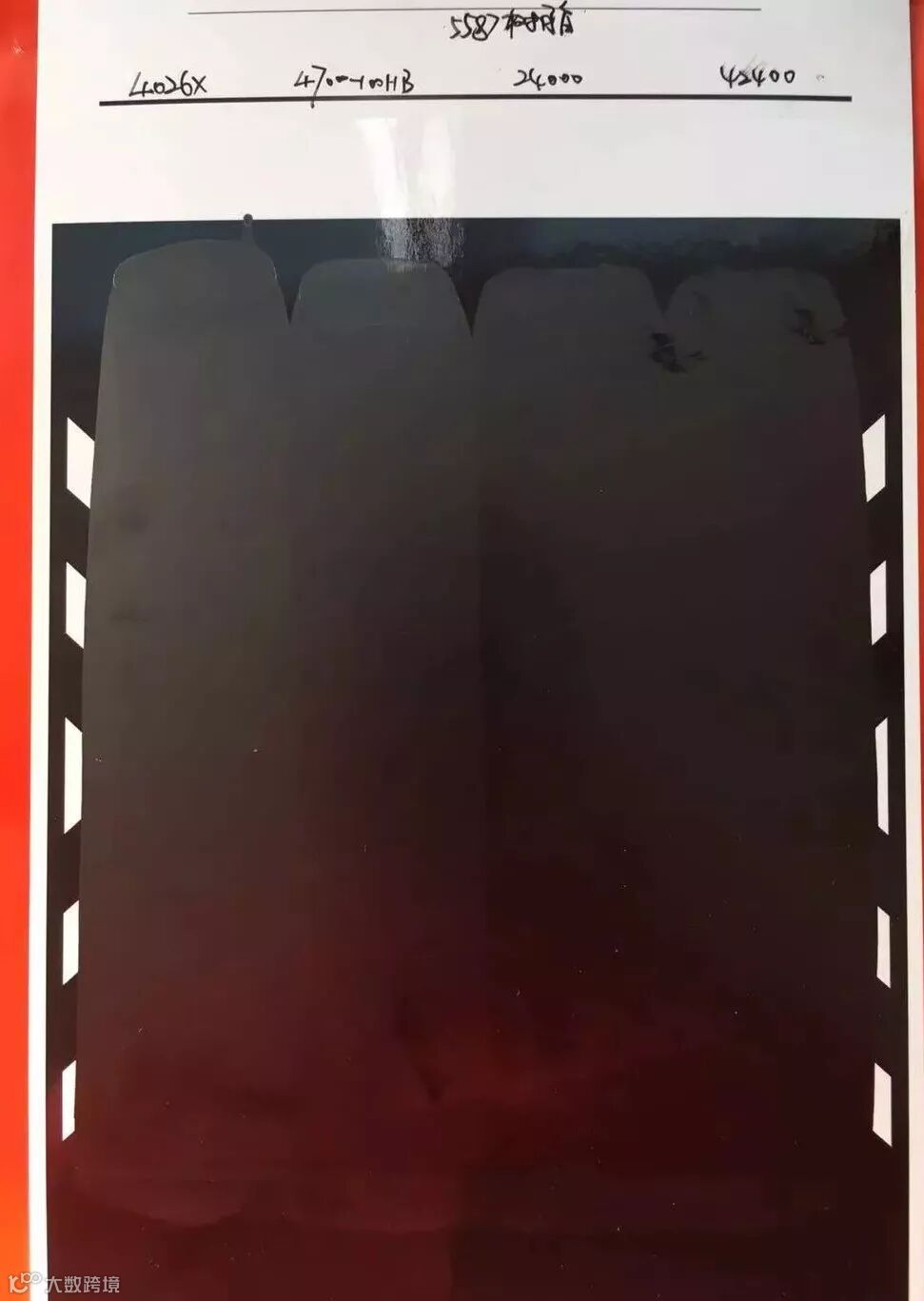

5587树脂中：

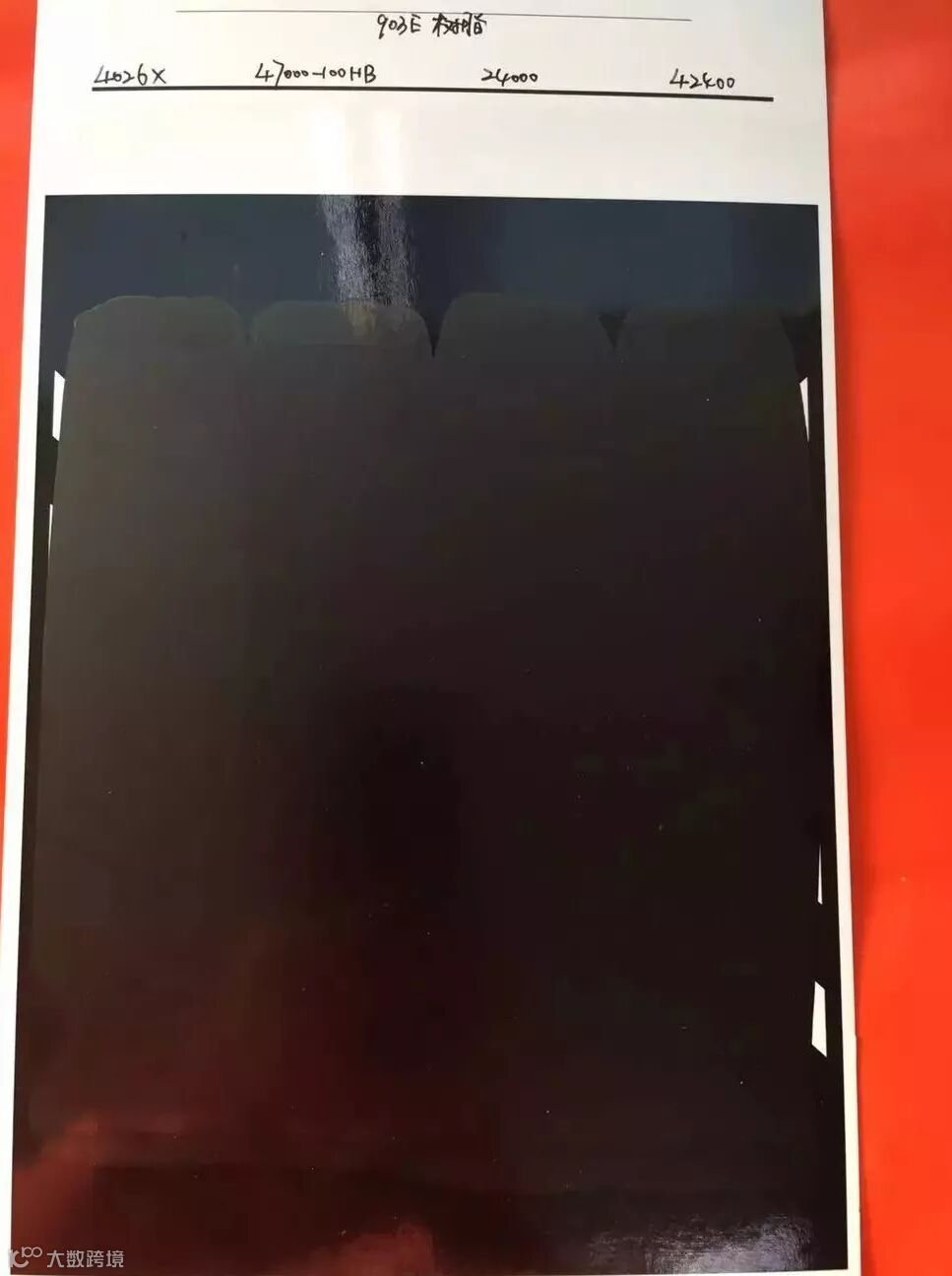

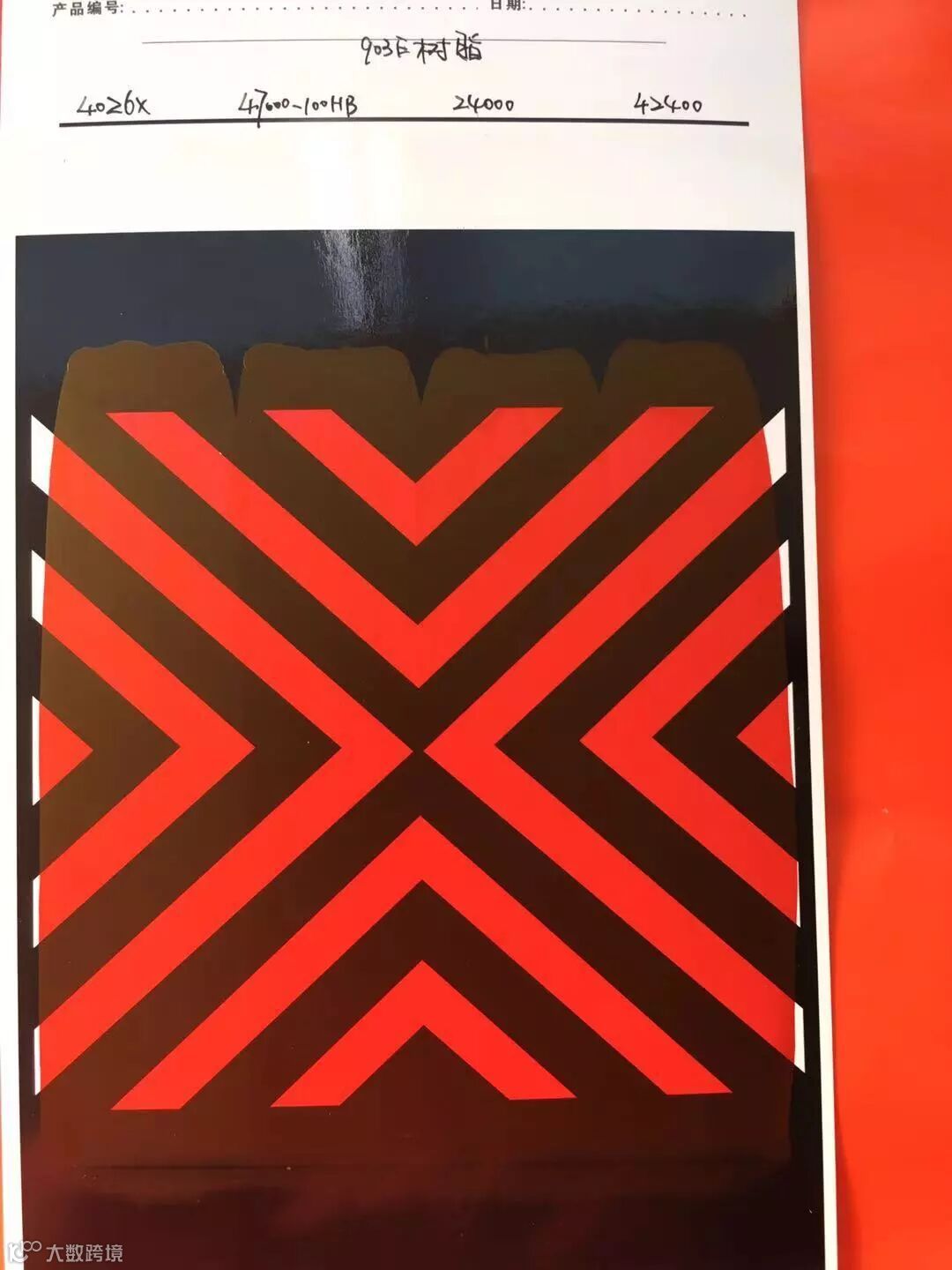

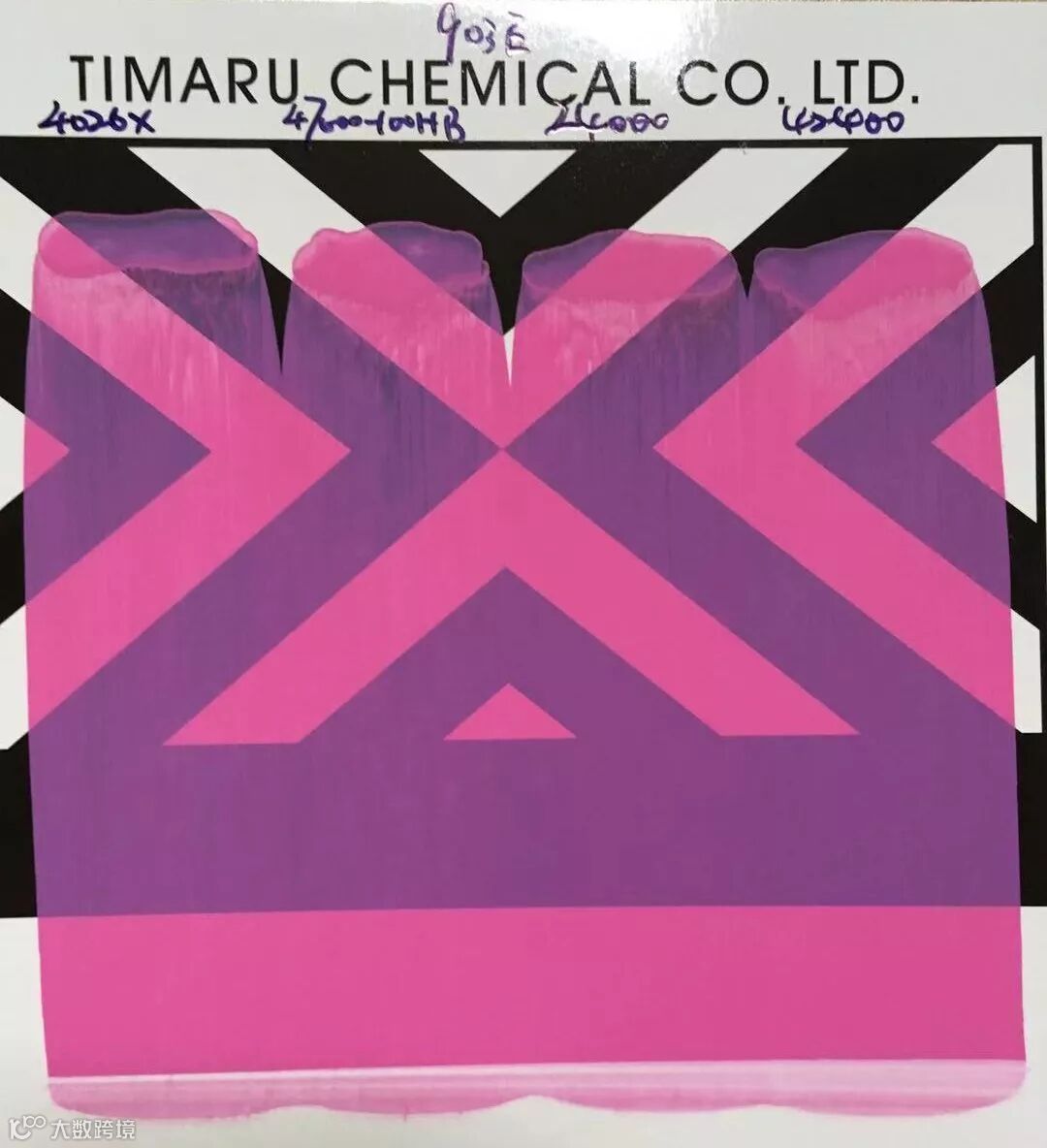

903E树脂中：
2.3.2粘度检测
使用BGD152数字旋转粘度计测试油墨粘度；

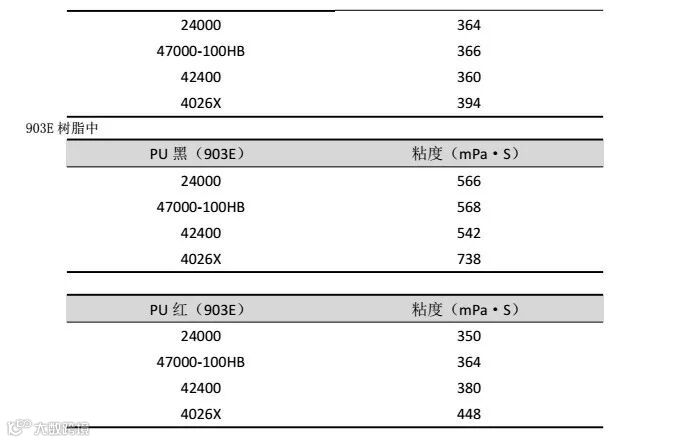

5587树脂中：

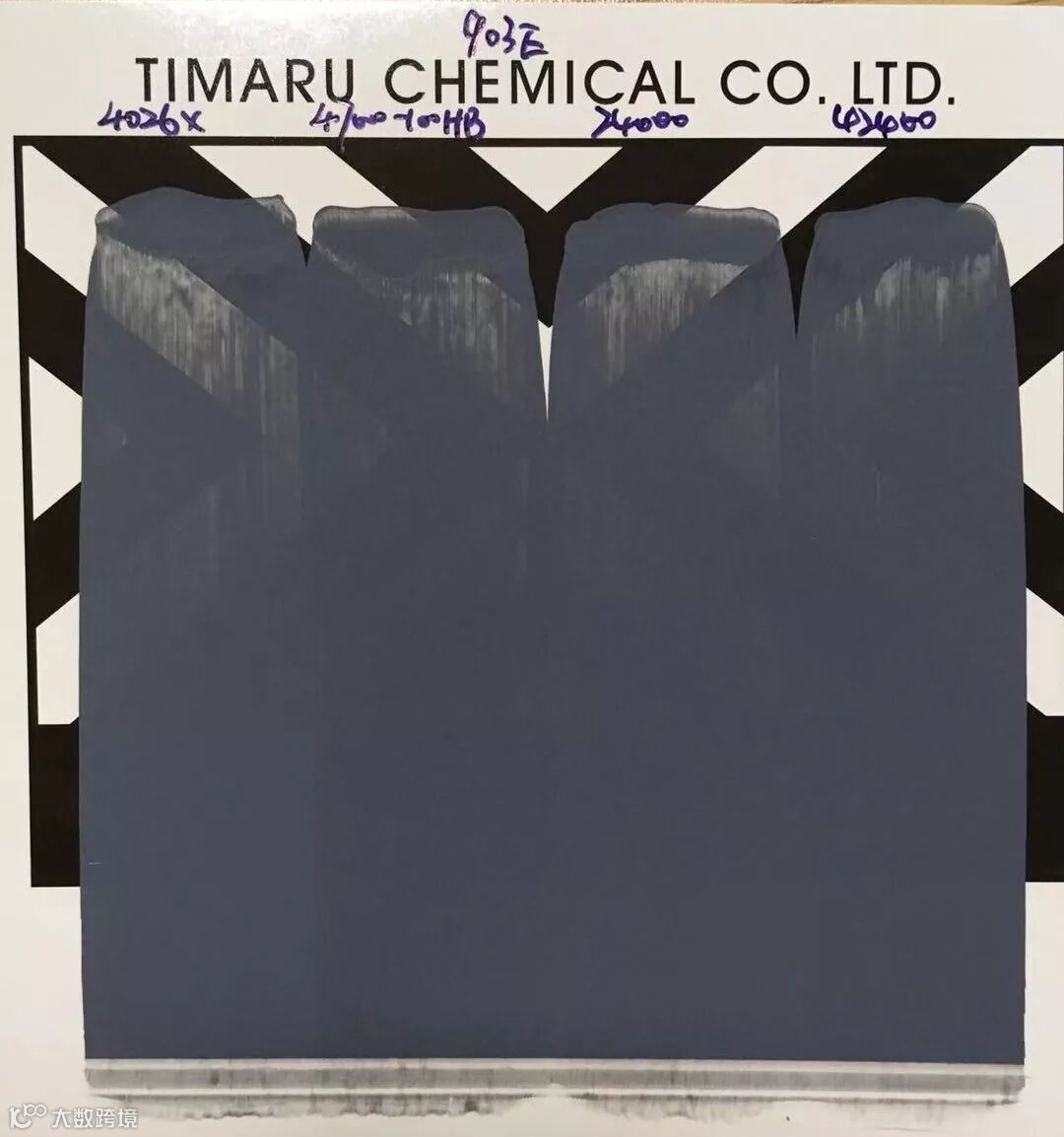

2.3.3着色力检测
将上述实验部分中所配制得黑墨和红墨1份分别加入对应白墨10份，配制成混合油墨，用15μm丝棒刮
样对比着色力性能；

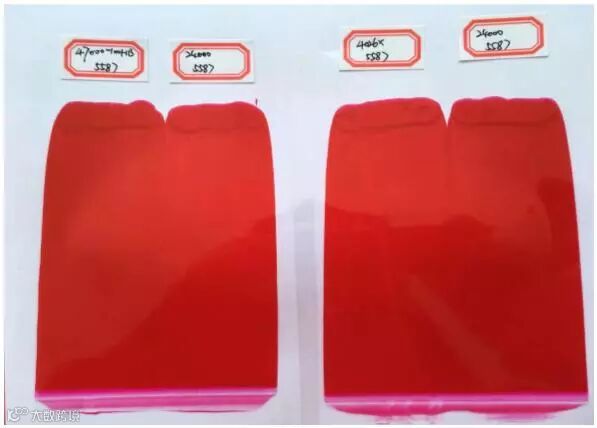

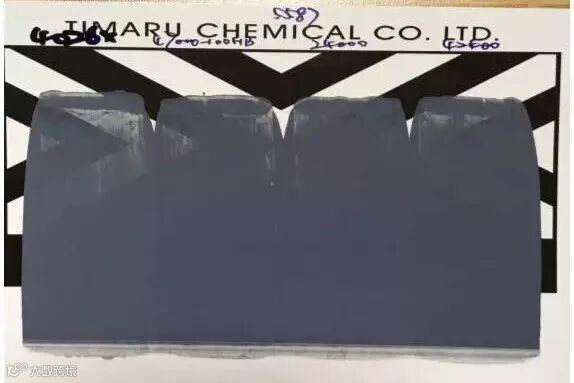

5587树脂中：
2.3.4 光泽检测
将配制好的黑墨和红墨用15μm丝棒刮涂在比色板上对比印面光泽；

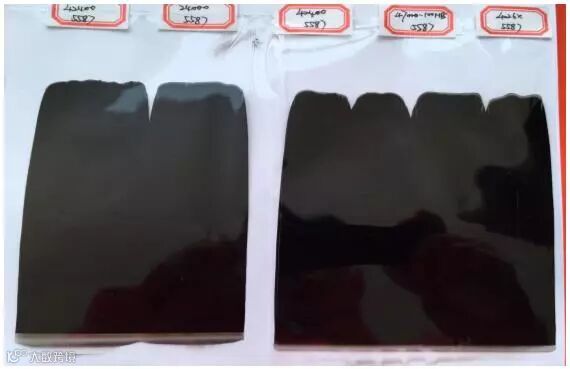

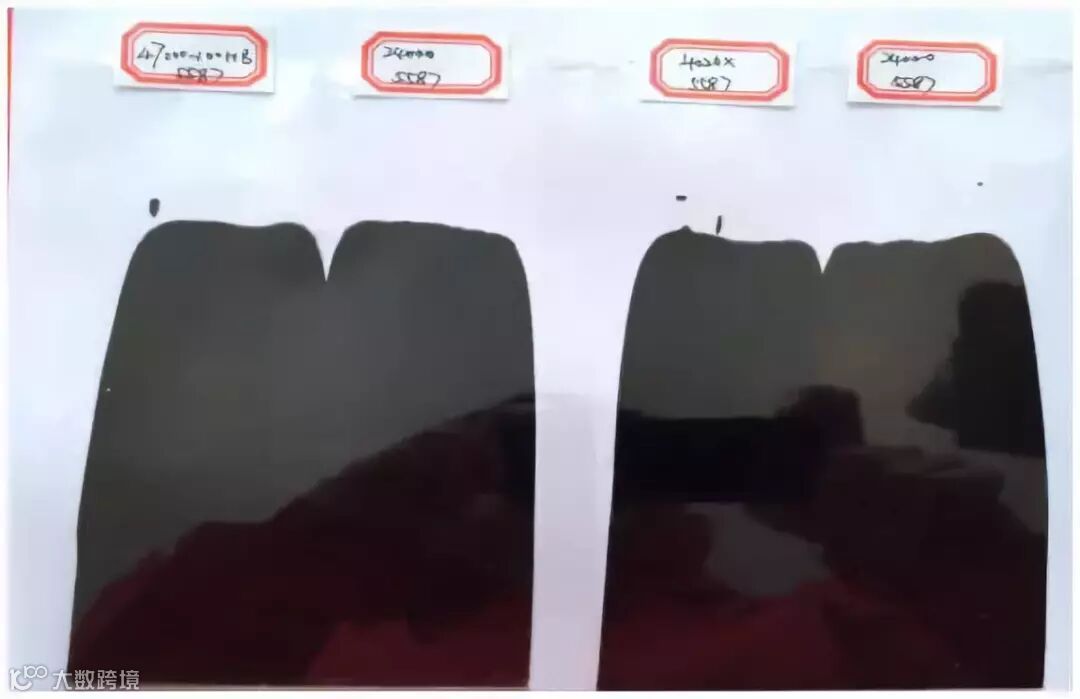

5587树脂中：

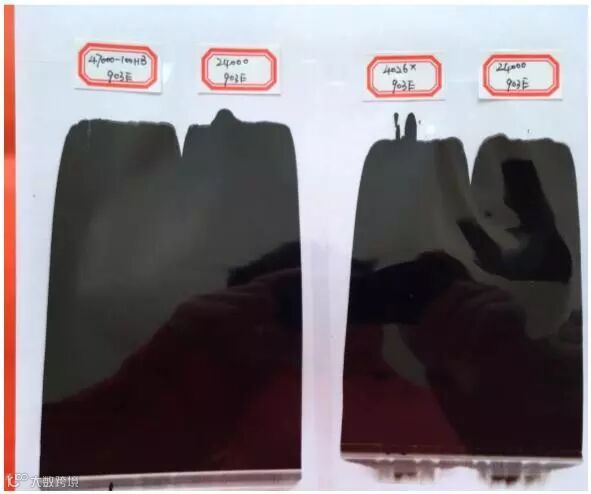

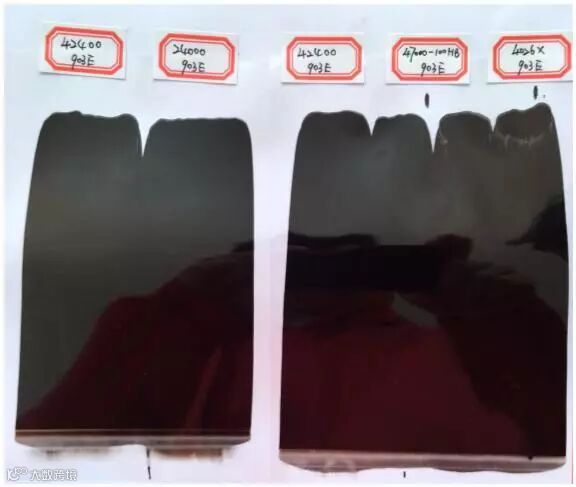

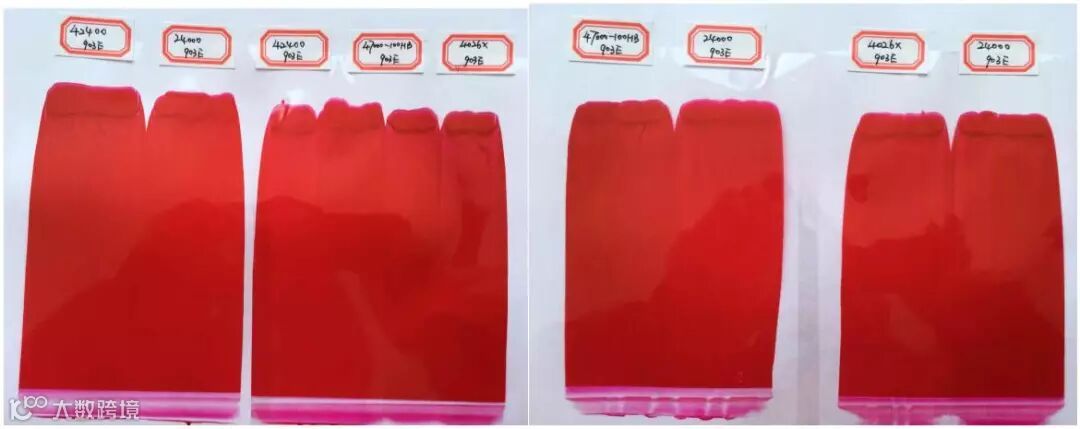

903E树脂中：
2.3.5 稳定性检测
将所做小样样品放置50℃烘箱放置72小时后测其粘度，是否沉淀，有无絮状物生成；经测试各小样均无絮状物生成，没有沉淀；粘度上各小样都有一定的提高，数据统计得：4026X分散剂粘度最高，24000.42400和47000-100HB小样的粘度较为接近；
综上对比实验结果显示：47000-100HB各项性能均可以媲美24000分散剂，在红色的展色性能上还优于24000，在黑色的着色能力也优于24000；42400和4026X在展色性能上也与24000相当，但42400会存在溶剂释放性差，4026X则会存在一定的哑光效果（主要在黑色体现）； 在降粘性能对比中4026X降粘性能较其他几款分散剂要差一些，47000-100HB和42400同24000的降粘能力几乎一致；我司分散剂47000-100HB，42400和4026X均可用于凹版溶剂型PU一体化油墨；客户可根据不同的需求来选择对应的分散剂。
