SRE-WS-16A水性丙烯酸树脂建议配方
性能应用测试数据
01
实验背景：
国家对环保的要求越来越严格，涂料水性化是国家倡导的方向，我司SRE-WS-16A就是这样一支性能突出的产品，特别适合做水涂料的主体树脂，对ABS、PC、马口铁、不锈钢、PP等底材附着力好，在汽车涂料或其它领域可用作中涂漆、实色底色漆、银粉底色漆、珠光底色漆，对铝粉及珠光颜料的定位排列好，附着及重涂性好，在多数铝粉漆中都可使用。
02
实验目的：
测试SRE-WS-16A各方面的性能，提供可运用于涂料中的参考数据。
03
实验部分：
3.1 仪器及试剂
3.1.1 环境条件
温度：25-28° 湿度: 65-80%
3.1.2 相关测试材料
遮盖力黑白格纸、1.2mm玻璃珠、快速振荡研磨机、电子秤、刮板细度计、
线棒涂布器、200ml马口铁罐、喷枪、马口铁片
颜填料：FW200碳黑 、沉淀BaSO4（目2500）、
滑石粉（3000目）、
树 脂：SRE-WS-16A水性丙烯酸树脂
（固含量：~30%）
溶 剂： 去离子水
助溶剂： 异丙醇、PM、DPM、无水乙醇
3.2 SRE-WS-16A的基本特性：
表1.-树脂基本性质
特性指标 |
特性结果 |
|
容器内状态（目视） |
微黄至无色粘稠液体 |
|
粘度（DBG152旋转粘度计） |
9640mPa.S (SP3 30RPM) |
|
不挥发份 （150度1h剩余物) |
30±0.5% |
|
PH值 （NV20%水溶液） |
7.8-8.8 |
|
水溶解性 |
与水可完全互溶澄清透明 |
|
可用助溶剂 |
异丙醇、无水乙醇、PM、 DPM、DPNB、防白水等 |
|
干 燥 方 法 |
不耐热塑 胶底材 |
膜厚15-20un, 80°烘烤40min,热态下有明显粘性，冷却后轻微粘性 |
金属底材或耐热塑胶 |
膜厚15-20um，120°烘烤20min热态下有明显粘性冷却后轻微粘性 |
|
铅笔硬度（100°×40min) |
B - HB |
|
透明度 |
完全透明 |
|
可附着的底材 |
马口铁、不锈钢、PP、ABS、PET、 已测试附着力百格可达0级 |
|
3.3 WS-16A用于水性黑浆的研磨
表2.SRE-WS-16水性黑浆研磨参考配方
序号 |
物料 |
比 例 |
备 注 |
1 |
水 |
35 |
工艺：上搅拌机按顺序加入1-4项，800转/min充分搅拌均匀后，搅拌下加入5项，待5项完全润湿后调至2000转/min充分搅拌15min,按油：玻璃珠=1:1.2加入玻璃珠后盖紧上振动研磨机研磨5h至细度合格。 |
2 |
PM |
8 |
|
3 |
分散剂 |
4 |
|
4 |
WS-16 |
45 |
|
5 |
FW200碳黑 |
8 |
|
6 |
合计 |
100 |
3.31选择合适的分散剂SRE-4190A、SRE-4026X、BYK190在SRE-WS-16A水性树脂中对FW200碳黑的研磨效果（本实验选择较难研磨的碳黑进行对比）：
表3.-对比分散剂在WS-16A中研磨FW200色浆配方
序号 |
物料 |
|
SRE- 4026X |
BYK190 |
备注 |
1 |
水 |
35 |
35 |
35 |
|
2 |
PM |
8 |
8 |
8 |
|
3 |
分散剂 |
4 |
4 |
4 |
|
4 |
WS-16 |
45 |
45 |
45 |
|
5 |
FW200 |
8 |
8 |
8 |
碳黑 |
6 |
合计 |
100 |
100 |
100 |
|
黑浆研磨工艺 |
在容器中按顺序加入1-4项，充分搅拌均匀后加入5项，上高速搅拌机2000转/min充分搅拌15min,按油：玻璃珠=1:1.2添加玻璃珠后盖紧同时上振机研磨5h至细度合格。 |
||||
表4.-黑浆配黑色底色漆对比施工性涂料配方
序号 |
物料 |
比 例（%） |
备 注 |
1 |
异丙醇 |
5 |
工艺：按顺序加入1-2项，充分搅匀后加入3-5项，上机800转/min×15min搅拌均匀，加入6-7项800转/min×10min充分搅匀。 |
2 |
去离子水 |
15 |
|
3 |
SRE-WS-16 |
60 |
|
4 |
黑 浆 |
15 |
|
5 |
SRE-3001W |
0.2 |
|
6 |
去离子水 |
4.8 |
|
7 |
合计 |
100 |
3.3.2对比水性黑浆各项性能：
表5.-黑浆研磨效果对比数据
序号 |
检测项目 |
检测方法 |
检测结果 |
|
SRE-4026X（1 |
BYK190（2 |
|||
1 |
遮盖力 |
线棒涂布遮力纸目视 |
好 |
好 |
2 |
黑度及外观 |
线棒涂布遮力纸目视 |
较黑、 光泽稍高 |
稍偏浅， 光泽略哑 |
3 |
细度（um) |
刮板细度计 |
<10 |
<10 |
4 |
着色力 |
黑浆：白浆=1:8 |
相对较好 |
相对稍差 |
5 |
降粘效果 |
容器内搅拌目视 |
（1）、（2）的粘度相当，有降粘效果 |
|
6 |
色浆粘度(mPa.S |
BGD152粘度计 |
SP2/60RPM/123mPaS |
SP2/60RPM/124mPaS |
7 |
2KPU罩光效果 |
2KPU罩面对比 |
相对较黑 |
相对稍浅 |
3.3.3 水性分散剂研磨黑浆对比结论：从本实验黑浆的对比数据得出结论：SRE-4026X的分散效果在2个分散剂中相对较好。为了后续实验得出较好的实验结果，选用SRE-4026X做本实验后续实验的分散剂。
3.3.4 黑浆（SRE-4026X研磨）配黑漆施工性：
表6.- 黑浆（SRE-4026X研磨）配黑漆施工性
序号 |
检测项目 |
检测方法 |
检测结果 |
1 |
施工性 |
喷涂（25-30秒） |
易喷涂，无 缩孔，流平好 |
2 |
干燥性 |
喷涂马口铁片120°×40min |
热态下明显粘性， 冷却后轻微粘性 |
3 |
附着力（级） |
马口铁片 |
百格0级 |
4 |
硬 度 |
中华铅笔 |
2B-B |
5 |
光泽 |
喷马口铁片目视 |
光泽较高 |
3.4 用SRE-WS-16A制作水性灰色中涂涂料：
表7.-水性灰色中涂涂料配方
序号 |
物 料 |
比 例（%） |
备 注 |
1 |
异丙醇 |
5 |
|
2 |
去离子水 |
13 |
|
3 |
SRE-4026X |
2 |
|
4 |
SRE-WS-16 |
35 |
|
5 |
----- |
||
6 |
FW200碳黑 |
0.8 |
|
7 |
硫酸钡 |
25 |
|
8 |
滑石粉 |
15 |
|
9 |
防沉剂 |
2 |
|
10 |
SRE-2007 |
0.2 |
|
11 |
去离子水 |
2.0 |
|
12 |
合计 |
100 |
表8.-水性灰色中涂性能
检测项目 |
测试结果 |
备 注 |
原油粘度 |
SP2/60RPM/181mPaS |
BGD152数字式旋转粘度计 |
喷涂粘度(福特杯) |
25-30秒 |
|
干燥条件 （马口铁片） |
80°× 20min完全实干 |
|
干膜厚度 |
30-40um |
|
漆膜硬度（中华铅笔） |
HB - F |
|
施工性（1.3mm口径喷枪） |
润湿流平性高， 施工性好 |
|
光泽（60°角） |
3-5° |
|
整体板面外观 （目视） |
表面平整， 无缩孔、无粒点 |
|
附着力（马口铁百格、级） |
拉3M胶带5次 0级 |
3.5 用SRE-WS-16制作水性银色底色漆
表8.-水性银色底漆配方
序号 |
物 料 |
比例（%） |
备 注 |
1 |
6608 水性银浆 |
8 |
工艺：先加入1项，2-3项混匀后少量加入浸泡银浆，刚好浸没银浆为宜，银浆浸泡好后充分搅拌均匀，加入剩余混合好的2、3项及4-5项，上搅拌机1200转/min充分搅拌15min,加入6-7项800转/min充分搅拌15min. |
2 |
异丙醇 |
5 |
|
3 |
去离子水 |
15 |
|
4 |
SRE-WS-16A |
60 |
|
6 |
SRE-3001W |
0.2 |
|
7 |
去离子水 |
11.8 |
|
8 |
合计 |
100 |
3.6 配套2KPU面漆配方
表9.-配套2KPU面漆配方
序号 |
物 料 |
比例（%） |
备注 |
1 |
PMA |
15 |
工艺：按顺序加入800转/min充分搅拌均匀。 |
2 |
XYL |
10 |
|
3 |
丁酯 |
14.8 |
|
4 |
ACR6765 |
60 |
|
6 |
3158N |
0.2 |
|
7 |
|||
8 |
合计 |
100 |
3.7 灰色中涂漆、底色漆、2KPU面漆配套施工：
表10.SRE-WS-16A黑底漆与中、面涂配套施工结果数据
检测项目 |
测试结果 |
中涂喷涂粘度 (福特杯) |
25-30秒 |
黑色底色漆喷涂粘度（福特杯) |
20-25秒 |
2KPU面漆喷涂粘度 （福特杯） |
12-15秒 |
底材 |
马口铁片600#砂纸打磨 |
喷涂工艺 |
底材前处理（600#砂纸打磨擦净）→喷中涂80°×20min完全干燥（20-25um)→喷黑底色漆120°×40min表干（15-20um)→喷2KPU透明罩光面漆70°×1h完全固化（15-20um) |
漆膜硬度 （中华铅笔） |
H |
施工性 （1.3mm口径喷枪） |
润湿流平性高，施工性好 |
附着力 （马口铁百格） |
拉3M胶带5次 0级 |
整体板面外观（目视） |
光泽哑，雾影高，明显失光 附图片 |
光泽（60°） |
40-50° |
|
|
-------- |
表11.-2KPU黑底漆与中、面涂配套施工结果数据
检测项目 |
测试结果 |
中涂喷涂粘度 福特杯) |
25-30秒 |
黑色底色漆喷涂粘度（福特杯) |
15-20秒 |
2KPU面漆喷涂粘度（福特杯） |
12-15秒 |
底材 |
马口铁片600#砂纸打磨 |
喷涂工艺 |
底材前处理（600#砂纸打磨擦净）→喷中涂80°×20min完全干燥（20-25um)→喷黑底色漆120°×40min表干（15-20um)→喷2KPU透明罩光面漆70°×1h完全固化（15-20um) |
漆膜硬度 （中华铅笔） |
H |
施工性 （1.3mm口径喷枪） |
润湿流平性高，施工性好,易施工 |
附着力 （马口铁百格） |
拉3M胶带5次 0级 |
整体板面外观 （目视） |
光泽度高，雾影小， 鲜映性好，无失光现象 |
光泽（60°） |
大于90° |
耐水性 （冷水浸泡72h） |
一、实验结果分析：
4.1 通过色浆的研磨结果数据来看，SRE-4026X作为SRE-WS-16研磨色浆的配套研磨分散剂还是比较好的，降粘效
果比较好，展色性好，色浆流动性好。
4.2 通过各涂层的测试，SRE-WS-16用在中涂的干燥性比较彻底，不会发粘。
4.3 SRE-WS-16中涂与2KPU底色漆和2KPU透明面漆配套后，各项性能都得到改善，耐水性、漆膜硬度、面漆光泽度都有明显提高。
一、实验结论：
SRE-WS-16a是一款具备很多优点的水性涂料成膜树脂，非常适合用于担当水性涂料色浆研磨的主体树脂，或制造汽车车身原厂涂装中的中涂涂料或修补涂装中的中涂涂料，用于生产汽车保险杠涂装中涂涂料、大型机械涂装中涂涂料具有明显优势，特别在水性化趋势越来越明显的涂料行业，获得这样一支性能特别突出的树脂，就意味着对水性涂料市场的占有有了坚实的基础。

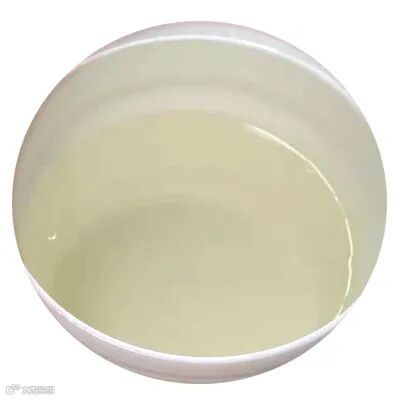

SRE-WS-16A树脂外观
图1.-黑浆遮盖力及色相图片
SRE-4026X最黑、SRE-4190A和BYK190
黑度相当
图2.-黑浆涂膜罩光后图片
SRE-4026X罩光前后都比较黑，
SRE-4190A和BYK190黑度相当
图3.-黑浆着色力图片
三个黑浆对白漆的着色力相当
图4.-黑浆抗浮色性能对比图片
（ 指研对比 ）
黑浆：白油=1:8
三个黑浆的指研色差相当
图5.- SRE-WS-16灰色中
涂外观及附着力图
图6.SRE-WS-16灰色中涂、2KPU黑色底色漆、2KPU面漆配套喷涂整体效果
无失光现象，光泽60°角大于90°，光泽度高鲜映性好。
图7.SRE-WS-16灰色中涂、WS-16银色底色漆、2KPU面漆配套效果
光泽哑，雾影高，60°角40-50°
图8.SRE-WS-16中涂、2KPU黑底漆、2KPU面漆配套涂层耐水测试2H后
漆膜无软化，无脱落，无起泡
光泽无变化
如需更高清图片与资料，请与我们业务经理联系！
