丙烯酸体系炭黑分散剂型号推荐及生产工序应用指南

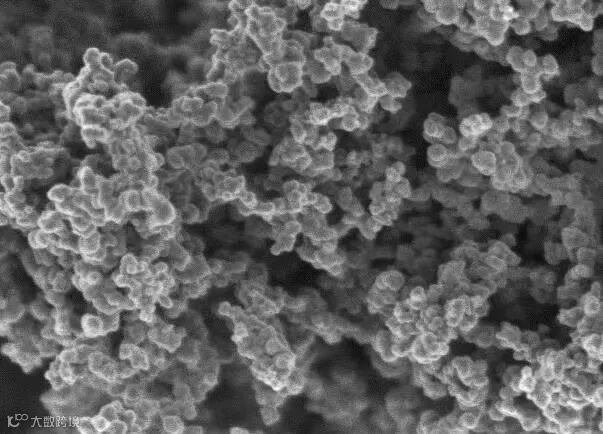

核心痛点：炭黑团聚导致漆膜橘皮、黑度不均，分散后易返粗，影响光泽与耐候性；需兼顾分散稳定性与树脂相容性，避免出现缩孔、析出。

1、Tofogood-42001,为聚醚类高分子分散剂，专用于溶剂型体系炭黑分散，适用中高端场景如丙烯酸油墨，丙烯酸塑胶漆等，对高表面炭黑FW200，能有效降低研磨粘度，提升炭黑黑度、光泽度与储存稳定性，与溶剂型丙烯酸树脂兼容无冲突，成本仅为进口款的60%。推荐添加量：按炭黑质量的10%~20%（常规炭黑）、50%~100%（高比表面积炭黑）。

2、Tofogood-4401-50,为丙烯酸类高分子分散剂，适配溶剂型丙烯酸汽车漆、塑胶漆调色时增加对其他颜色的兼容性，防止浮色和发花，提升贮存稳定性，分散高表面炭黑效果优异，降粘作用明显，制成的色浆流动性好，展色性佳，具有防浮色发花的性能。推荐添加量：按炭黑质量的15%~25%（常规炭黑）、50%~100%（高比表面积炭黑）。

3、Tofogood-4013, 非离子型分散剂，适用于中高粘度辊涂，刷涂的丙烯酸涂料的场景，如标线漆。对炭黑具有分散性，但降粘作用一般，提升炭黑的贮存稳定性，以高速分散或三辊工艺生产的黑色涂料油墨或黑色膏。按炭黑质量的10%~30%（常规炭黑）

1、Tofofogood-4760W,水性通用型润湿分散剂，解决水性体系中炭黑易因水的极性团聚，对炭黑及各类有机、无机颜料均有优异的润湿分散效果，零VOC、不含APEO，可制备无树脂炭黑色浆，与水性丙烯酸、PUD体系相容性极佳，添加后不影响漆膜耐水性与光泽，是水性体系炭黑分散的标杆产品。推荐添加量：按炭黑质量的10%~30%。

2、Tofogood-4608W,是一款针对橡胶炭黑（N330）在水性丙烯酸的分散剂，解决橡胶炭黑本身高度疏水，而水性油墨以水为分散介质，解决橡胶黑财迷添加易出现团聚、沉淀，严重影响油墨的均匀性的问题，能有效降低橡胶炭黑的研磨粘度，提升炭黑黑度、光泽度与储存稳定性。按炭黑质量的10%~50%（N330）

3、Tofogood-4133-100T，是一款能耐受醇类溶剂的分散剂，可以解决醇类溶剂极性高、溶解力弱，炭黑易团聚且与体系相容性差的问题，对炭黑润湿性极佳，能提升体系流动性，分散后无颗粒，展色性优，适配高炭黑含量色浆，所制配色浆可以具有亲水亲油的特性。推荐添加量：按炭黑质量的15%~25%（常规炭黑）、50%~100%（高比表面积炭黑）。

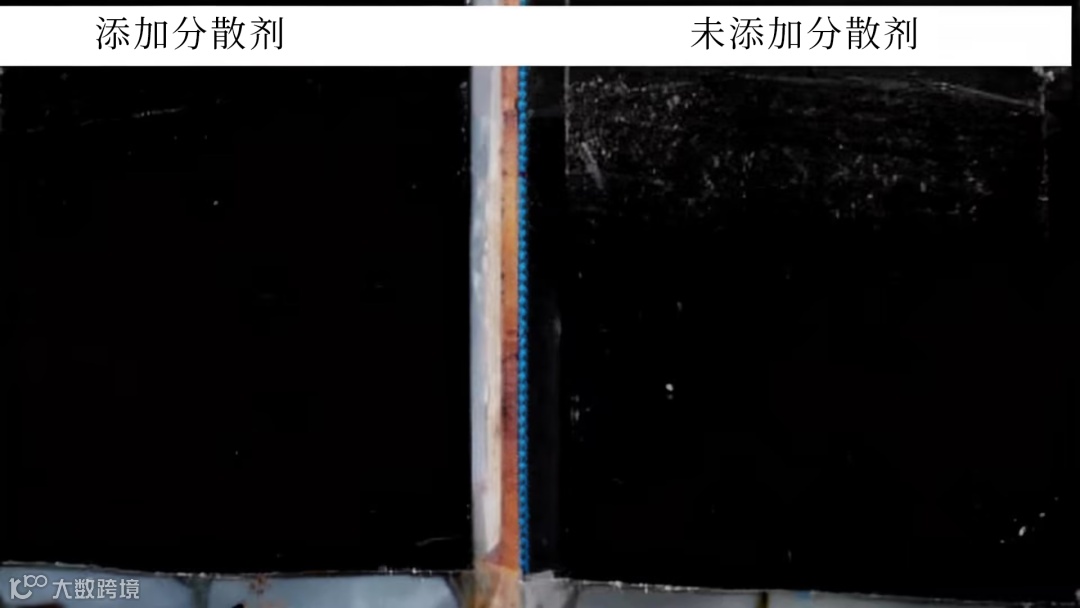

1、先添加分散剂，后添加炭黑

      分散剂需提前在分散介质（溶剂或水）中溶解、分散，形成均一的助剂液，再与炭黑接触，实现「液相传质包覆」，避免干粉炭黑与干粉分散剂直接混合（固相团聚，无法打散）。

2、复配分散剂（主 + 辅）

      需按「先主后辅」顺序预混，不可一次性全部加入，防止助剂间相互干扰，降低包覆效率。

3、低粘环境添加分散剂

      需在低粘度的介质、助剂液体系中加入，避免高粘体系中分散剂无法均匀扩散，局部浓度过高导致缩孔、浮色。

4、炭黑包覆完成后再加树脂：分散剂与炭黑充分预混润湿，形成炭黑、分散剂复合物后，再加入载体树脂，避免树脂分子与分散剂抢占炭黑表面吸附位点，导致分散剂包覆失效

单分散剂体系添加工序（最通用，适配 90% 常规色浆生产，水性 / 溶剂 / 醇溶通用）

1、分散介质入罐，低速搅拌

     将全量分散介质（水性=去离子水；溶剂型=酯 / 烃混合溶剂；醇溶型=乙醇/异丙醇/正丁醇混合醇）加入分散烧杯，开启高速分散机，转速 500~800rpm（低速搅拌，避免卷入空气）。

2、加入全量分散剂，预溶/预混至透明均

     将配方全量分散剂缓慢加入介质中，保持 500~800rpm搅拌5~10min，至分散剂完全溶解或均匀分散溶剂、醇溶型、水性且无颗粒、浮油，形成透明、半透明的分散剂介质均液（无分散剂结团，否则会导致局部炭黑包覆不足）。

3、分批加炭黑，边加边搅拌实现初步包覆

     保持转速 800~1000rpm，分 4~5 批缓慢加入全量炭黑（每批加 1/5，间隔 2~3min），每加一批搅拌至炭黑完全浸润（无干粉浮面）再加下一批，全部加完后将转速升至1500~2000rpm，预分散 20~30min，得到无明显大颗粒的炭黑浆体（此时分散剂已初步包覆炭黑表面，形成初级复合物）。

4、后续工序（加树脂、 研磨 、后调）

     预分散完成后，再按常规工艺加入载体树脂、研磨、补加防沉 / 消泡剂，全程无需再补加分散剂。
