物业管理部门如何监管和验收项目上的石材工程（下篇）

  该施工流程和技术标准是我们从天然石材的基理和特性出发，参照中国石材行业相关标准，结合并运用西班牙阿古拉研磨和结晶材料的特点，所制订的一套实操性强且安全的工艺和标准。

⑴水、电、照明、电梯等设备设施运行供应是否正常。
⑵石材铺装后是否有足够的养生期（28天），用水份仪检测石材表面的湿度（8%以下）。
⑶检查是否有空鼓、孔洞断裂、缺边掉角、病变和污染以及防护效果、平整度等。
⑷如发现上述问题，则通知发包方要求相关工程承包方进行整改。
⑸整改后需进行消项检查，直至上述问题全部解决。
⑹如有遗留项目或整改不善，需交由本方解决，则需向发包方追加工程费用。
⑺如不符合施工条件，发包方强逼本方施工，则需与对方签订免责书。

⑴设备和仪器：大型研磨机、单盘晶面翻新机、手提翻新抛光机、全自动洗地机、吸尘吸水机、手提切缝机及刀片，测光仪、水份仪等。
⑵磨具：干磨片（30目、50目），湿磨片（150目、300目、500目、1000目），AGUILA浅翻垫（1#一4#）。
⑶填缝和修补材料：云石胶、色胶、固化剂、修补胶。
⑷其它工具：水刮、铲刀、刀片、水桶、转换插头、美纹纸、胶带、保护用品等。
⑸药剂：SB-2防护剂、CR-1T晶面基础处理剂、CR-2T结晶剂、CR-10T结晶剂（通用型）、CR-6T全能水晶抛光浆、CR-9A致密剂。

⑴防污染保护：为防止施工灰尘和研磨浆水喷溅污染，对周围的物品和环境采取遮挡、覆盖、包裹的方法进行保护。
⑵防撞击保护：防止施工机械移动施工时对周围物品的撞击、划伤，（如：玻璃、门窗、干挂墙体、易碎物品等）。采取硬物遮挡、覆盖、包裹等方法进行有效的保护。
⑶防渗漏保护：防止施工研磨的水浆渗入周围的电器（如：地插、数据线、电梯等）、木制品（如木质踢脚线、门、墙）、壁纸、涂料墙体交接缝处等，采取密封、填补、封墙等有效的保护措施。
⑷移动保护：为防止施工时的各种污染、撞击、擦划、渗透造成的破坏，尽可能将可移动的物品移到非施工区域。

⑴将施工区域用围栏围弊起来，非施工人员不得进入施工区域。
⑵检查电流过载保护开关是否正常工作，检查电源电缆线是否有破损，检查机器是否有漏电和接触不良的情况。
⑶现场施工人员在石材湿磨时候全程都要穿着防水胶鞋以防漏电。

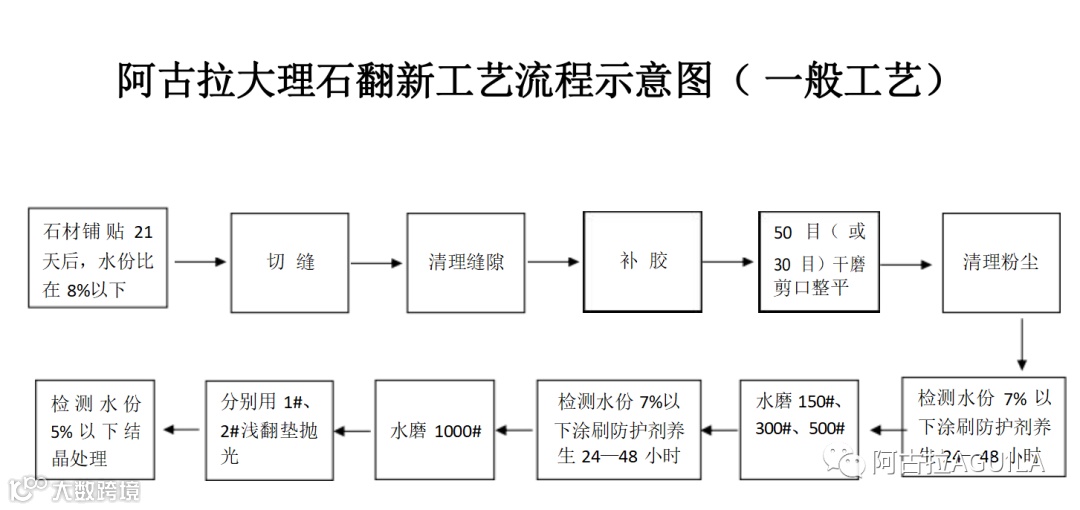

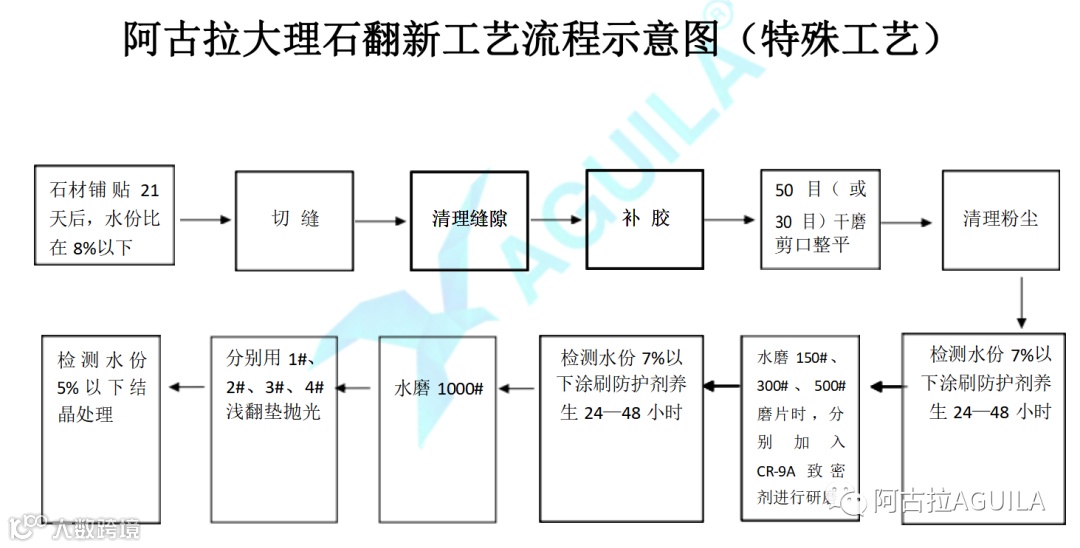

⑴将装修垃圾全部清理干净。
⑵用大功率吸尘吸水机（2000W以上）吸尘，将地面粉尘沙粒清理干净。
⑶用水份仪检测石材表面的潮湿度，如水份比在8%以下则可施工。
⑷修补处理：使用树脂基半流体石材专用修补胶，对孔洞、断裂、缺棱缺角进行修补施工。
⑸无缝化处理：
❶使用切缝机配超薄型裁缝切片（1MM以下）、切割深度在3MM以上、20MM以内，宽度0.3一1.5MM之间。
❷将缝隙里的粉尘清理干净。
❸将云石胶与色胶调和成与石材颜色基本一致，再按比例加入固化剂调均，用批刀沿缝长横批压实，让云石胶充分地挤压填入缝隙中，沿接缝两侧将多余的云石胶铲起再填入缝中，再将批刀沿板材接缝顺长方向用力挤压。填缝胶受力反弹使其在接缝中间凸起，凸起部份是胶固化沉降的余量，也是研磨加工的余量。填补工艺要求密实，保留研磨余地，不得有粘接不牢或沉降留下的断裂缝：研磨后填补胶不能脱落或低于石材表面。
⑹粗磨：使用研磨机配50目干磨片（或30目）对石材接缝处的剪口及石材整体表面进行磨削整平，以消除接缝的高低差，经整体研磨后的平面度应达到20CM士0.2μm。
⑺将表面的粉尘清理干净。
⑻用水份仪检测地表水份含量，如在水份比在7%以下则可涂刷SB-2防护剂。
❶用软毛刷将SB-2均匀并饱和地涂刷在石材表面，待30分钟左右的时间再涂刷第二遍，方向与第一遍交叉重叠，若涂刷第二遍时表面有不完全渗透残余的防护剂，则首先要用干净抹布擦拭掉
❷防护剂完全固化需要48小时，方可进行下步的施工。
⑼细磨：
❶分别用150目、300目、500目的水磨片对粗磨后的表面进行来回交叉打磨，交叉研磨的遍数越多，研磨优化的效果越好。
❷完成每个目数磨片后，要检查磨痕清除的状况，达到基本研磨要求后才可以换下一个磨号打磨，以彻底清除磨削平整阶段的磨痕为宜，使石材研磨后整体的平整度小于2m±1mm。
⑽二次防护：待石材干燥后（水份比7%以下），再次涂刷SB-2防护剂，并需48小时养生。
⑾抛光：
❶使用1000目水磨片对经过优化处理的表面进行抛光，光泽度约达到10度左右。
❷使用1#浅翻垫进行抛光，光泽度约达到20度左右。
❸使用2#浅翻垫进行抛光，光泽度约达到50度左右。此时可选择两套结晶工艺（待后陈述）
❹使用3#浅翻垫进行抛光，光泽度约达到65度左右。
❺使用4#浅翻垫进行抛光，光泽度约达到80度左右。
⑿晶面处理：待石材完全干燥后方可进行（水份比5%以下）。
❶工艺一：用1～2#浅翻垫将底光抛光至50度左右，采用CR-1T和CR-2T进行结晶，使石材表面结晶后的光泽度达到80度左右。
❷工艺二：使用1～4#浅翻垫将底光抛光至80度左右，采用CR-6T结晶，结晶后的光泽度高达90度以上。第二套工艺比第一套工艺的优点是光泽度更高，清晰度更好，耐磨度更强。
⒀拆除成品保护，将施工现场清理干净。
⒁以书面形式向甲方报验。

  用小锤敲击，如发出击鼓般的回音，俗称石材空鼓。在石材整体研磨施工中，空鼓会影响到无缝化处理，造成开胶、黑缝、吸水，甚至造成板材的断裂和破碎。因此，石材空鼓需要治理，严重者需要更换石材，重新铺贴。该方法适用于地面、台面和墙面石材。

①控制要求 在施工范围内小于2m±1mm。
②检测方法 参照《建筑地面工程施工质最验收规范》（GB50209-2002）将直线度误差为0.2mm的2m靠尺贴放在被测平面上，用楔形塞尺读出平整度差的差值，读数精确至0.1mm，沿对角线或直线方向收尾相接分段测量。

①控制要求 对整体研磨前被检测出有局部高低差，即板与板对接缝有高低差（剪口），经整体研磨后的平面度达到20cm±0.2μm。（微米，1μm＝Y1000mm）
②检测方法 将长度为20cm的钢尺贴放在被测平面上，与接缝呈十字交叉，使钢尺的中点在接缝上，两边各10cm，用楔形塞尺读出板与板接缝处的高低差，测量值应小于等于楔形塞尺的误差值±0.2μm，即不应出现高低差和斜坡。

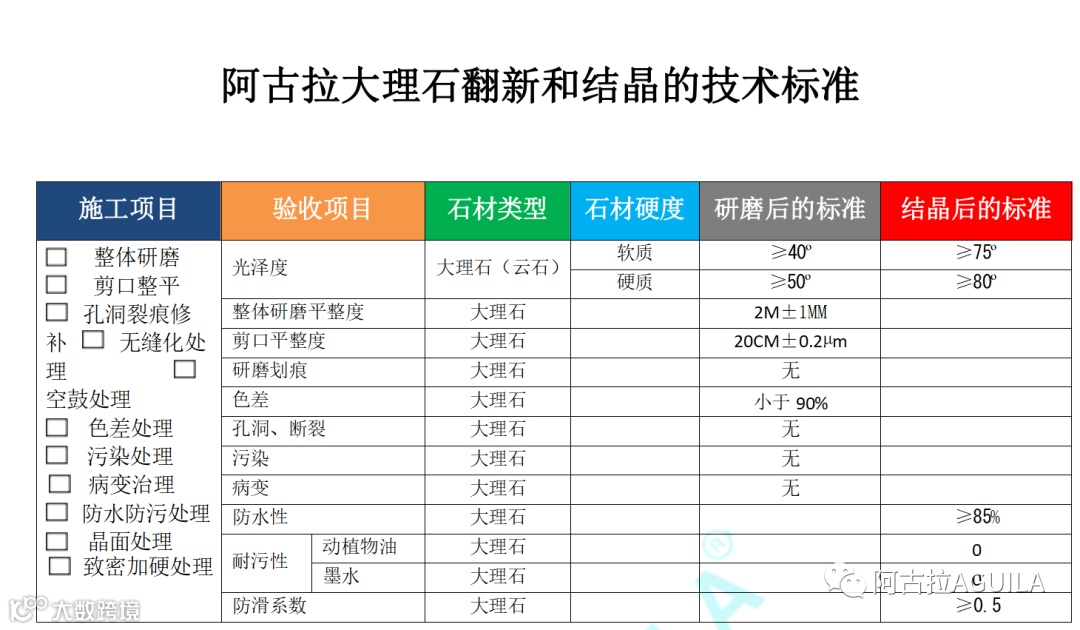

①控制要求 石材整体研磨后表面的光泽度，依次为：花岗石≥60光泽单位，大理石≥50光泽单位，石灰石≥40光泽单位，砂岩≥40光泽单位，人造石≥45光泽单位，水帝石≥40个光泽单位，抛光砖≥65光泽单位。特殊品种和特殊要求的情况除外。
②检测方法 采用60°入射角的镜向光泽度仪（测光仪）参服照GBT13891一2008《建筑饰面材料镜向光泽度剥定方法》，按每100㎡测试九个点的数据，相加除以九，所得平均值为该石材整体研磨后的光泽度值，小于100㎡的可参照GB/T13891一2008，使用五点法测定。

①控制要求地面石材拼接缝填补的颜色应与石材的颜色基本一致，光泽度与石材的光泽度保持一致。接缝处理不应有收缩缝、断缝、凹陷、错缝等现象。特殊要求的地面沉降缝地面与立面接缝的处理除外。
②检测方法视觉检查地面石材和接缝的颜色，直视无明显差别。侧视整体效果基本致。光泽度可参照光泽度的测试方法。

对于地面石材整体研藤后的石材表面，通过视觉观察应不能出现石材污染、变色、病变（研磨前存在的不包含在工程项日内的除外），以及水渍不干、返被等现象：不能有划痕、孔洞和明显的波浪现象：光泽度应均匀，无明显差别，特殊情况（如地面整体平整度不符合要求，非修补洞石）除外。无缝处理和修补的表面，整体效果应基本一致。

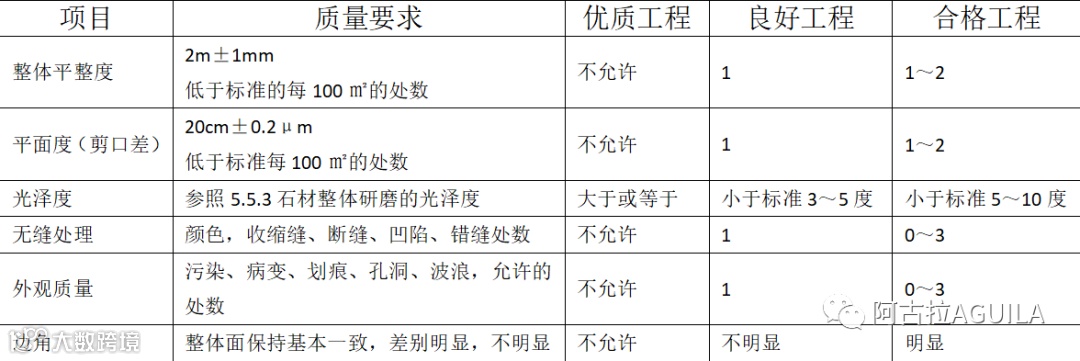

整体研磨工程检验标准一览表

注 ：单项中多个检查项目，允许的偏差处数为总允许数；适用于工程抽检百分比，统计按每100㎡为单位，不足100㎡按100㎡计算。

⑴石材晶硬剂、石材晶硬粉和石材保养液
①根据设计要求针对石材的材质合理地选择大理石石材品硬剂、花岗石石材品硬剂、大理石石材品硬粉和配套的大理石石材保养液，花岗石石材品硬粉和配套花岗石石材保养液等产品；
②不得用抛光粉和抛光剂等代替：
③石材晶硬剂的使用应按照说明书正确使用：
④石材品硬剂应有合格证、生产日期及使用说明书：
⑤进口产品应有中文说明，包括产地、生产商、生产日期、使用说明、国内代理厂商等内容；
⑥所选用的石材晶硬剂、品硬粉、配套保养液中的有害物质含量，必须满足《民用建筑工程室内环境污染控制规范》（GBT50325一2001）的规定。
⑵钢丝棉分为0料、1#普通钢丝棉和1#不锈钢钢丝棉等。钢丝棉不可有杂丝、杂质、生锈和发黑等现象。
⑶打磨垫分为马毛垫、白垫、红垫。硬度应适合，不可掉色。

⑴石材工作面要求平整 如有明显接缝高低差，应先做整体或局部研磨再做结晶硬化处理。石材墙地面要求缝隙密实，一般采用树脂基材料做帐缝处理。
⑵石材工作面要求干燥 一般新安装的石材应在基层及黏结层干燥以后再做结品硬化处理：整体或局部研磨后的石材要经过3~8天的干燥后再做再结结品硬化处理：清洗后的石材应按照研磨后的石材对待。
⑶石材工作面要求无病症 石材不得有缝称不实、水渍，水斑或其他病症及各种深层污染。如存在这些病症，应在病症得到治理以后方可做再结品硬化处理
⑷石材工作面必须清洁 石材地面必须无污染、无灰尘、无黏结胶等。
⑸石材工作面的原始光泽度 做再结晶硬化处理前，石材表面的光泽度不得低于50度。

《如何判断石材结晶的效果？》（点开可阅读原文）
