石材做完结晶之后，总感觉效果还不理想，那是为什么？

为什么石材做完结晶的效果不理想

目录

一

二

三

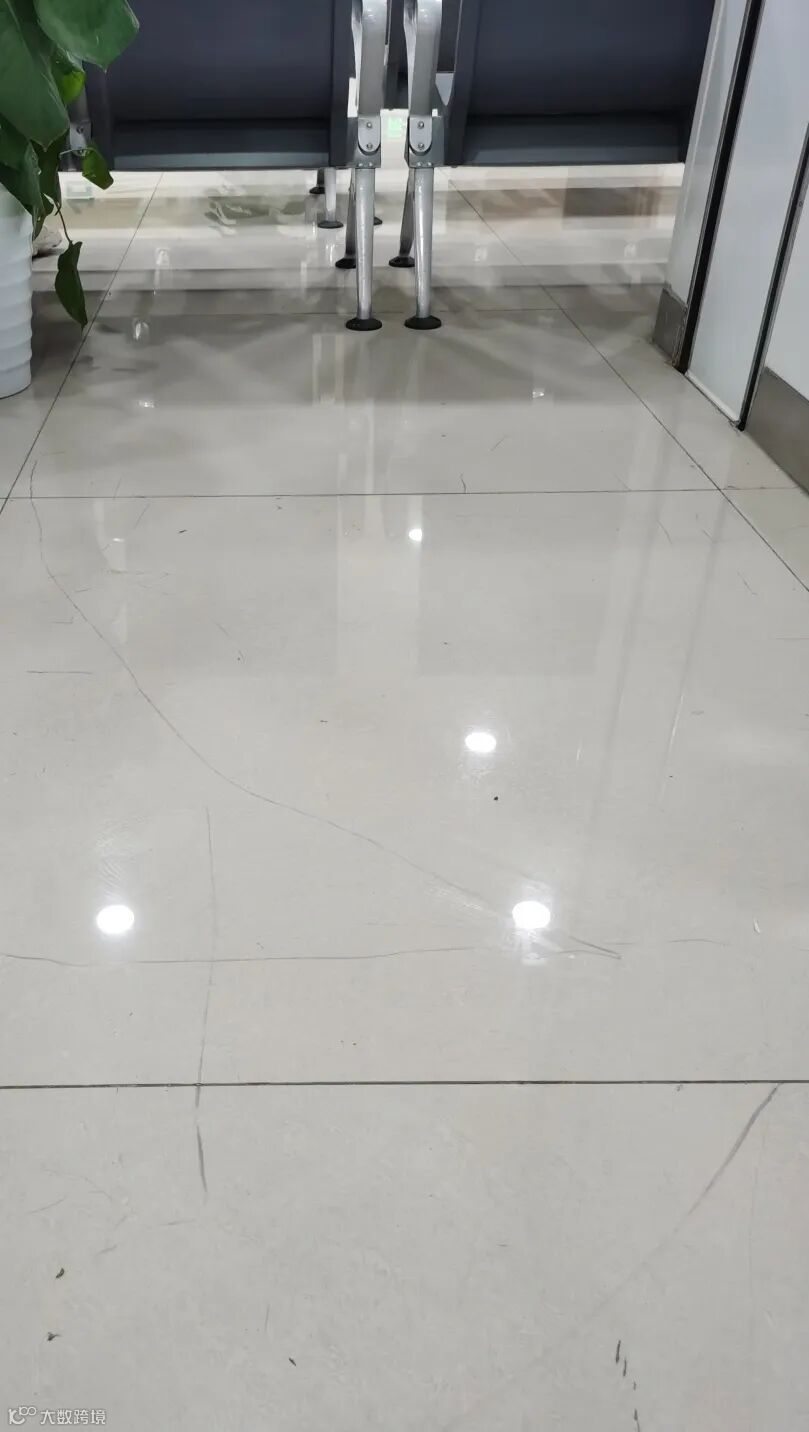

石材表面是否磨损、划痕很多？

如果石材表面磨损严重、划痕很多，结晶之后无论是石材的光泽度还是清晰度都不可能达到理想的效果，我们用任何的结晶方法都是徒劳的。这时候，我们需要对局部磨损的石材进行翻新，通常使用浅翻垫就可以达到翻新的效果，然后再做结晶。

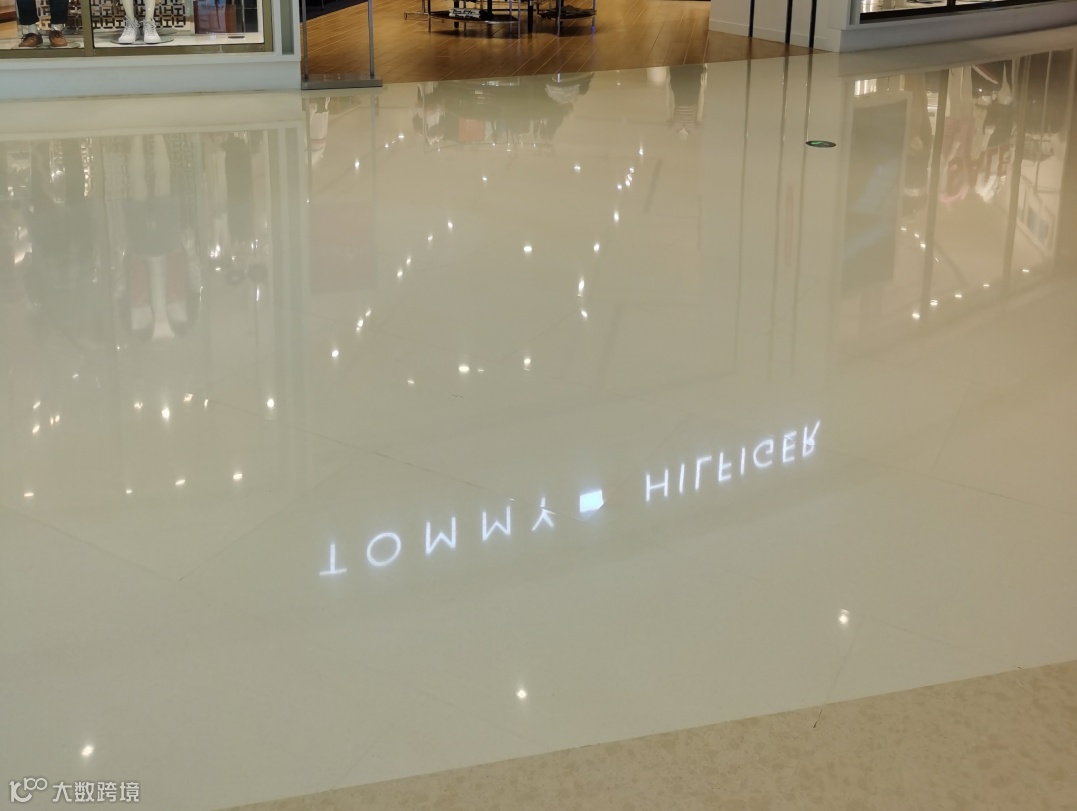

石材底光如何？

首先我们要搞清楚石材底光的概念，所谓石材底光就是石材使用磨片、磨块、翻新垫等研磨方法所达到的亮度，它是纯粹的物理光，我们也可以理解成石材在做化学结晶之前的光泽度。

石材底光是结晶的基础，底光越高光泽度也越高，清晰度也越好；反之则越差，这个道理就像是我们盖房子一样，基础打得好，房子才可以盖得更高，更牢靠。

而现实情况下，我们所接触的石材，其底光大部分都是不够的，原因是承接石材翻新工程项目的公司一般都不会把石材的底光打磨得很高，以大理石为例，通常他们用1000目的磨片将石材的光泽度打磨到5度左右，然后用结晶粉将石材的光泽度抛光至80度左右，就可以达到交付的标准了。

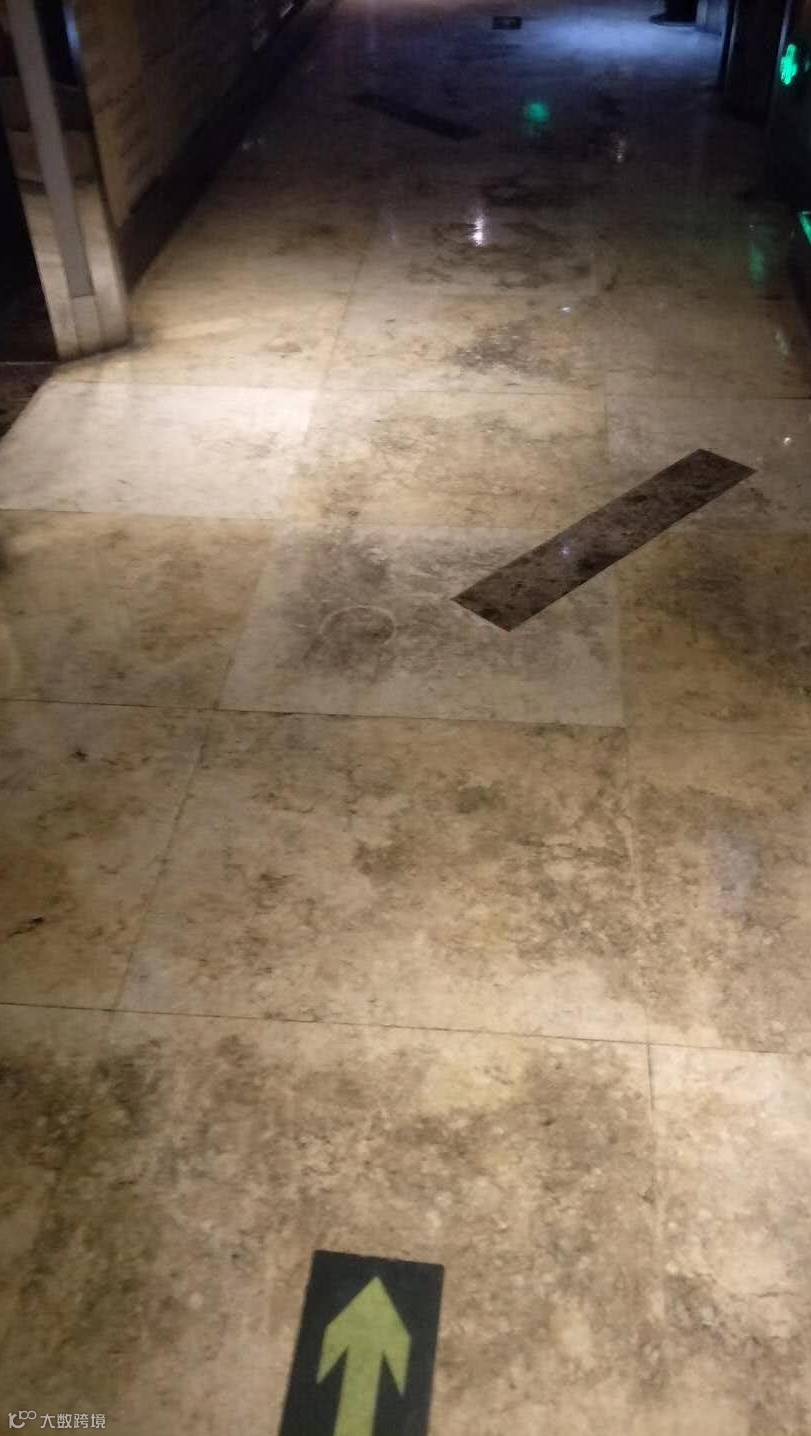

在这种底光基础上所建立起来的晶面层是不耐磨的，褪光会特别快，因此，我们常常会看到这种地面的石材，一旦晶面层磨损后，石材的光泽就会消失殆尽，如此我们的石材结晶就变成了空中楼阁。

基于以上的原因，我们建议：通常新接手的石材保养项目，最好先做一下浅翻，可以用0号到2号的浅翻垫打磨一下，将石材的底光提高，这样既可以增加晶面层的光泽度和清晰度，也可以增加晶面层的耐磨性，实践证明通过磨片和翻新垫打磨出来的物理光，比用结晶方式达到的化学光，保持的时间更长、更耐磨。

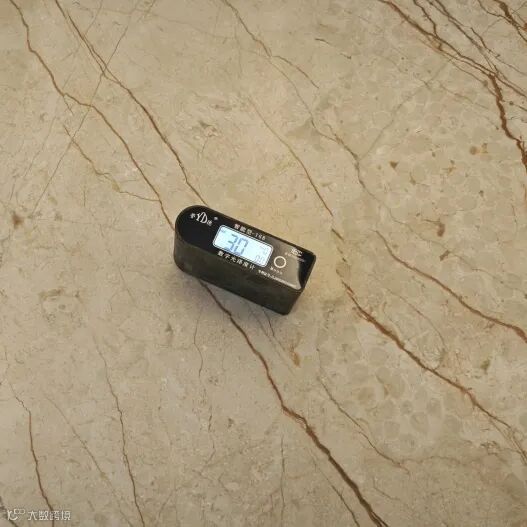

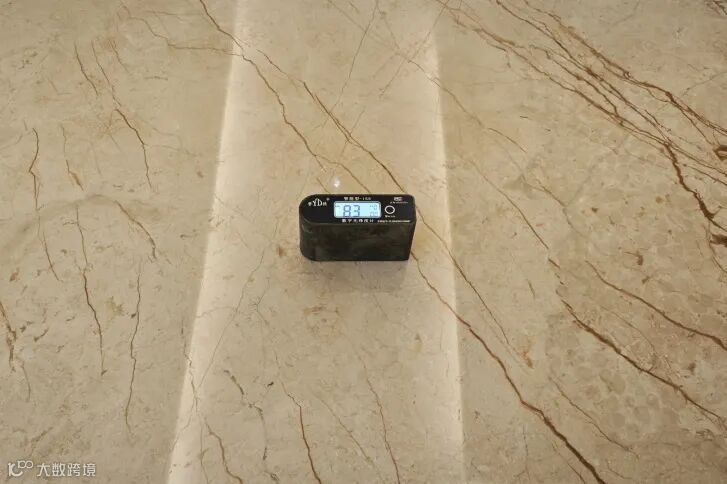

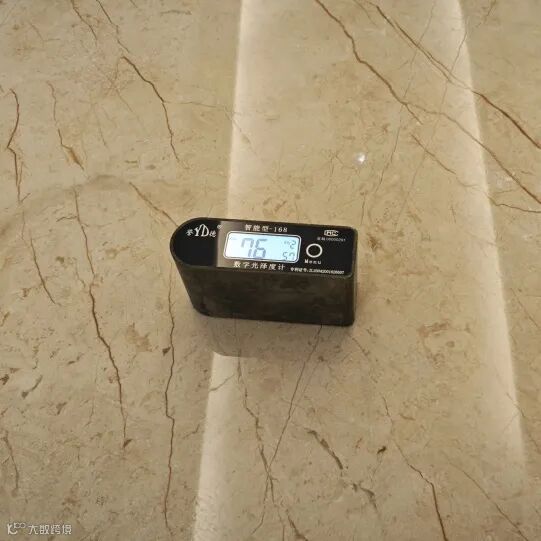

那么，要达到什么度数才可以满足结晶所要求的基础。大理石和人造石底光达到30度，通过结晶可以将光泽度提升至75-80度；而花岗石、微晶石等硬质石材底光要达到40度，通过结晶方式能够将光泽度提高至85-90度。

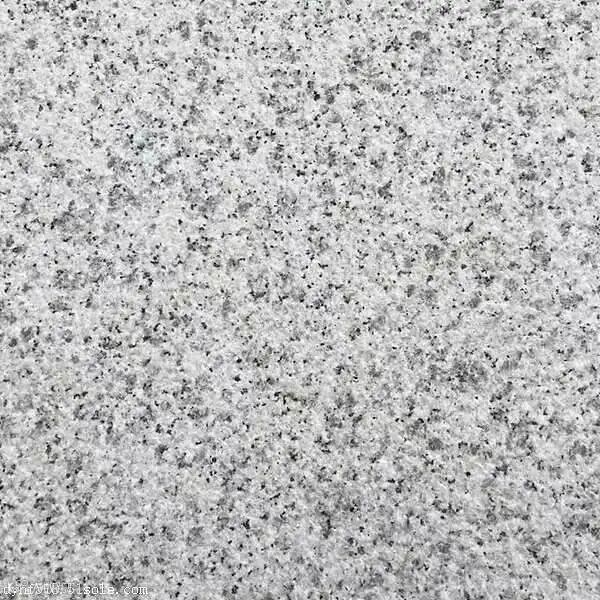

要搞清楚是什么类型的石材？

由于不同的石材其矿物成份和组织结构是有差异的，其使用的结晶材料和保养方法也有所不同，要了解结晶剂与石材的属性是否匹配，只有这样才能把石材结晶做得更好。

如果做到以上三点，石材结晶的效果仍然不理想，那就是操作者本身的技术问题了。

往期回顾

AGUILA
