治理大理石返碱容易产生的误区

众所周知，大理石返碱是很常见的一种石材病变，是一直困扰着我们的问题。大理石返碱的成因很多，在此我们就不展开分析了，详见《大理石返碱的成因、预防和治理》（点开可见原文）。本文主要是列举我们在治理大理石返碱过程中，容易产生的问题和误区，从而为大家寻求解决问题的方法。

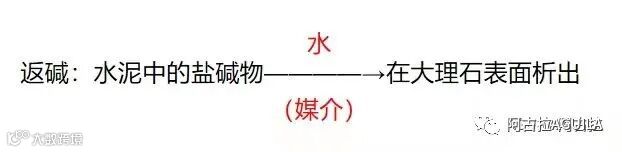

第一，在没有切断水源的情况下进行返碱治理。水是大理石返碱的媒介，石材下面的盐碱物是通过水气在蒸发过程中带到石材表面的，如果水源源不断地补充进来。(比如：外墙和水池渗水，预埋在大理石下面的水管破裂漏水等)，石材始终处于非常潮湿的状态下，我们使用任何方法治理返碱都是徒劳的。因此，必须首先断掉水源，将漏点补好并设法将石材的含水率降低，才可以着手治理返碱。

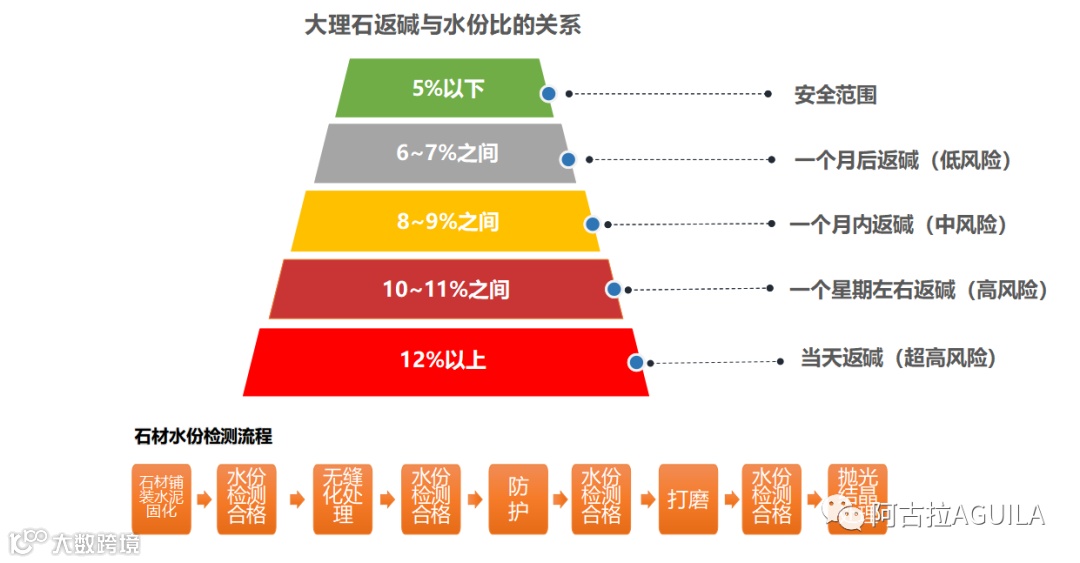

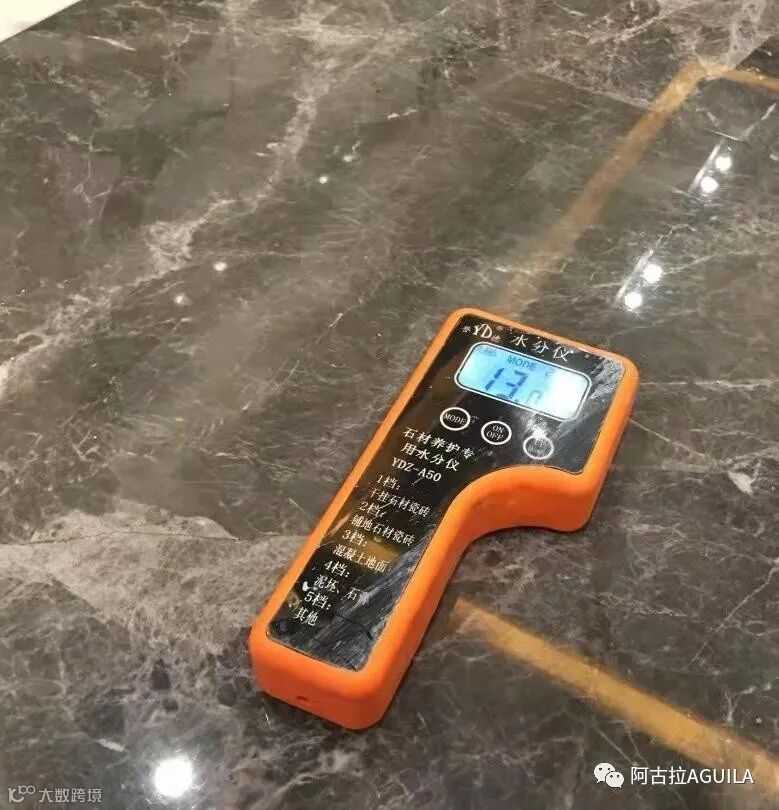

第二，在石材的含水率较高的情况下(8%以上)，使用填缝剂、云石胶或者防护剂封堵石材的缝隙和毛细孔。为了使石材里面的水气尽快散发，我们通常会用切缝机将接缝处的云石胶切开，用粗磨片将石材表面打磨掉(工程术语叫“粗开”)，用红外线灯箱烘烤。但有些施工方为了缩短工期，在石材没有干燥的情况下就急于将石材密封起来，由于石材还处于潮湿状态，这样既影响了胶的粘接性以及防护剂的渗透和固化效果，使返碱治理的效果大打折扣，甚至引发石材黄变、霉斑等次生问题。

第三，在石材湿度较大的情况下(5%以上)，使用了含蜡或树脂的结晶剂做晶面处理。由于大理石还处于返碱阶段，如果使用了蜡或树脂成份的结晶剂结晶，会堵塞石材的毛细孔，不利于水气挥发，这样非旦对治理返碱没有好处，反而会加剧石材返碱。

第四，以为使用了除碱结晶剂做了1～2次处理，就可以完全解决返碱问题。

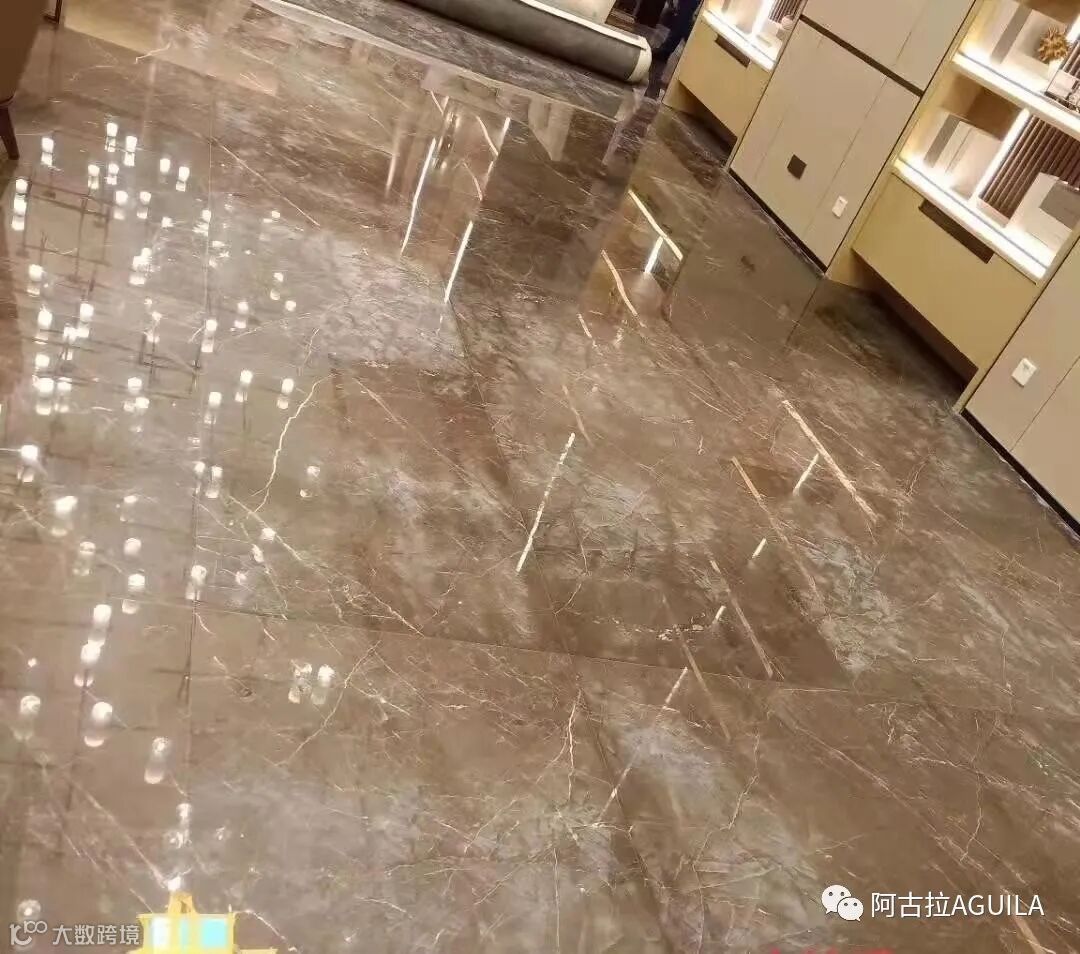

阿古拉CR-13T是专门针对大理石返碱而研制的结晶剂，能有效清除石材表面的盐碱物和石灰渍，并能抑制石材返碱，延长石材返碱周期，同时对石材也有结晶的作用。由于大理石返碱的程度是不一样的，同时受到环境和空气湿度的影响，CR-13T所呈现的返碱治理效果也是有差异的。在楼层和远离潮湿区的地方(例如:卫生间、茶水间)，呈现的效果会快些;在首层、负层(接地气的地方)和潮湿区，呈现效果会慢些，治理周期会长些。如果在治理返碱阶段，开启空调、抽气和抽湿系统，有利于石材的水气散发，降低石材的湿度，对于治理返碱可起到事半功倍的效果。通常我们在治理返碱初期，药剂打磨的频次要多些，每隔2～3天就要打磨一次，到了中后期随着返碱的时间逐步延长，返碱的面积逐步缩小，时间可延长至7～10天打磨一次。如此持续一个月之后，我们就可以看到明显的效果，治愈率可达到90%以上。

第五，以为这次把返碱问题解决，就一劳永逸了。由于返碱的成因很多且非常复杂，并非所有的返碱治理都做到100%成功，即使在现阶段经治理后的大理石不返碱，但如果日后由于清洁和保养不当，造成大理石再出现返碱，也是常有的事情。另外，当石材的湿度到了一定程度，再出现返碱也是完全可能的。在南方到了梅雨季节，哪怕是平常不返碱的石材到了这时候也会出现返碱。

现在市场上治理返碱的方法很多，治理返碱的产品也不少，众说纷纭。我们认为治理返碱，要根据石材返碱的程度，因人、因时、因地制宜，要避重就轻，不要搞一刀切。

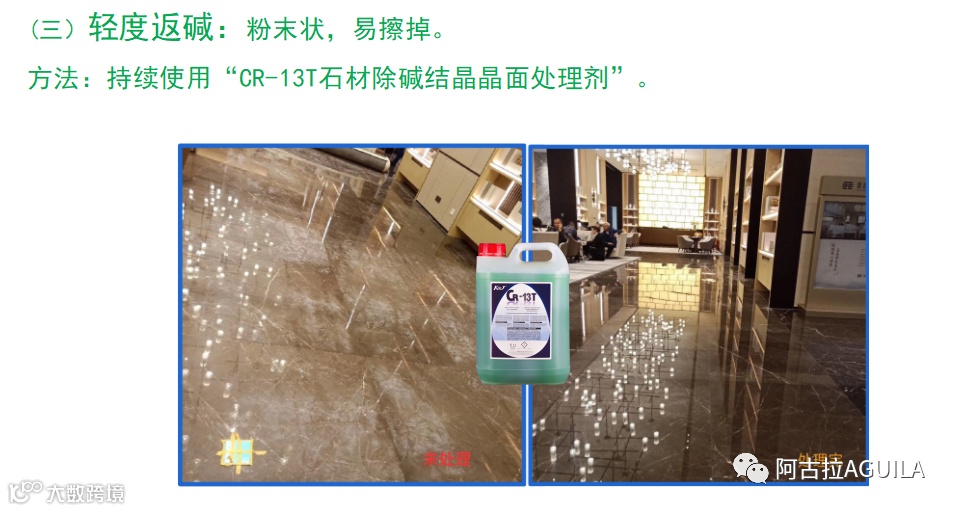

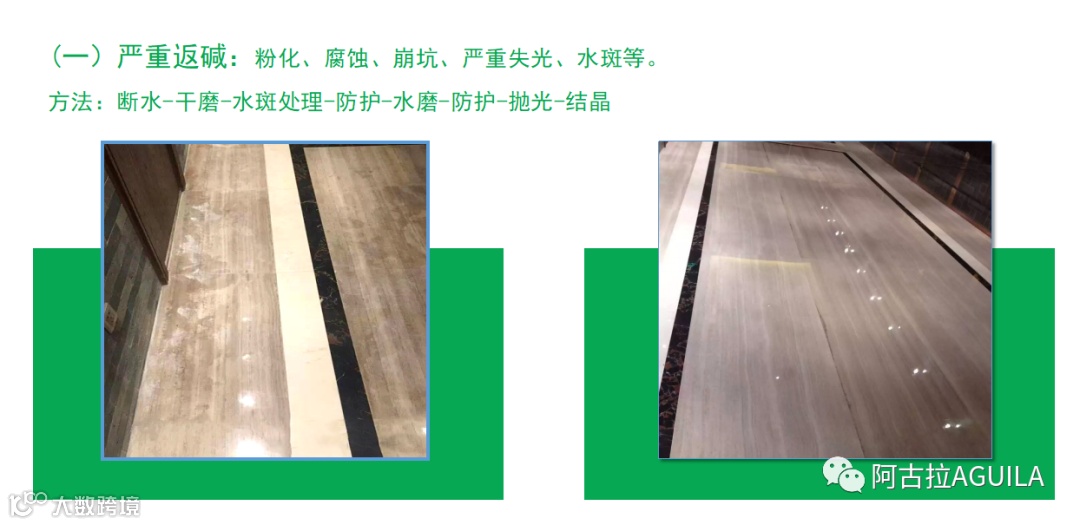

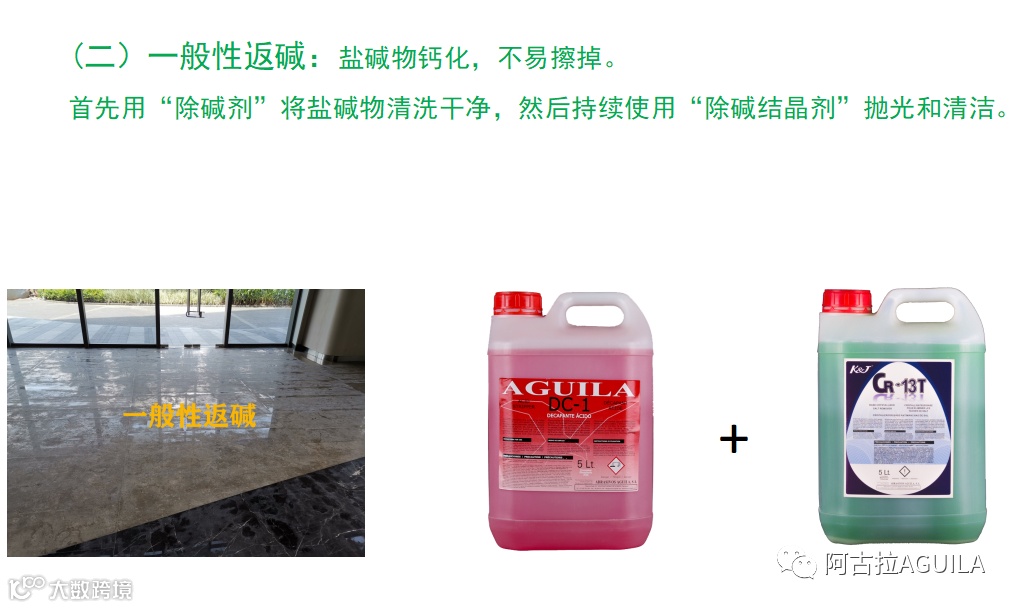

从工程施工者的角度，旦凡遇到石材返碱，都习惯用翻新工程来解决，这本无可厚非，因为这是他们所善长的领域，何况石材真的到了严重返碱的程度(见图)，也只能用施工的方法来解决。但如果石材只是一般性和轻度返碱，且项目处于即将开业或者已经运营阶段，除了要业主额外支付一笔不菲的工程费以外，还会影响正常的营业，造成更大的损失。杀鸡焉用牛刀，如果石材是一般性返碱(见图)，首先用DC-1配红垫清洗，如果石材表面出现退光，则用DC-1配2#浅翻垫清洗带抛光，然后再不断用CR-13T结晶处理;如果是轻度返碱(见图)，则只需持续使用CR-13T处理即可，直至返碱完全消失为止。这样的方法远远比石材翻新简单，成本更低。
