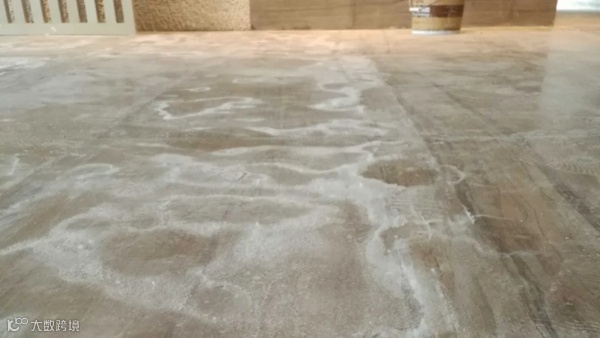

哪些施工方法会导致大理石返碱

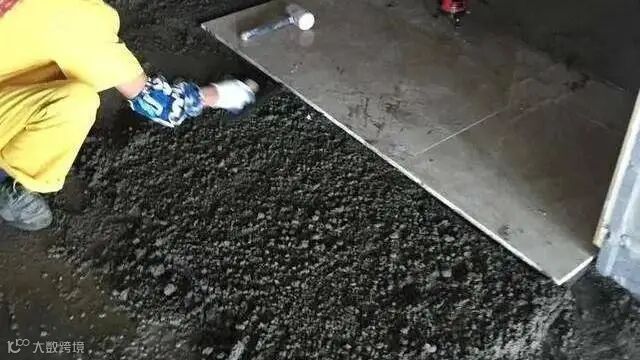

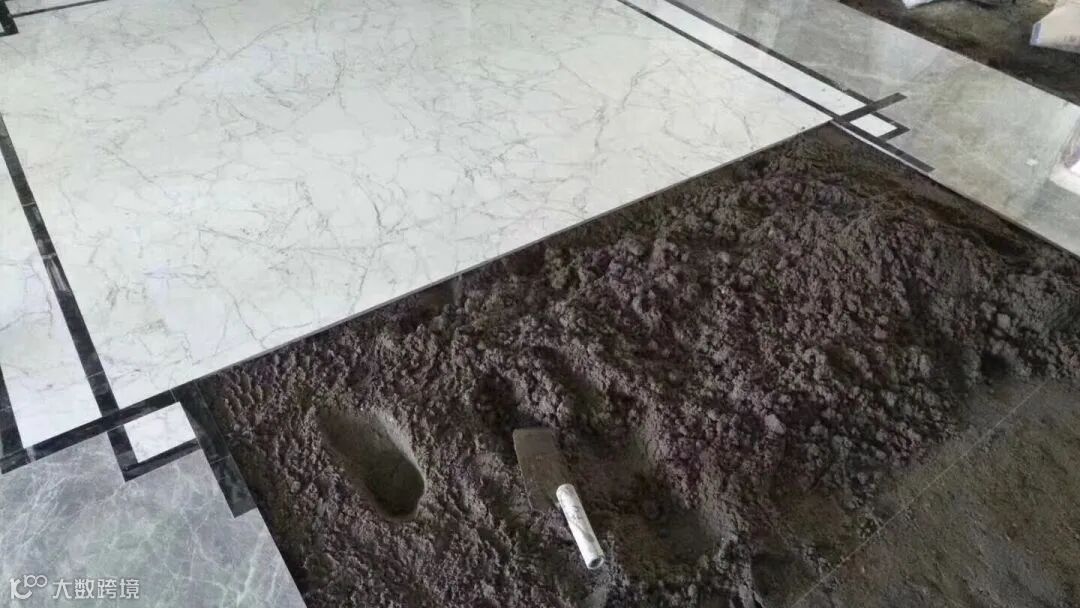

第一，湿贴法，就是将水泥、砂、水混合搅拌后用于粘贴石材的方法，这是一种最为常用的铺贴方法，尤其是大面积施工。

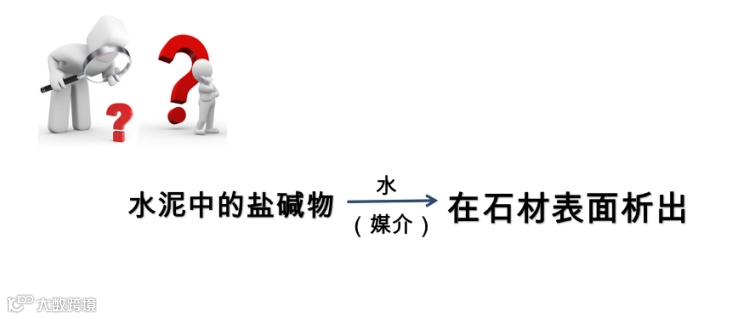

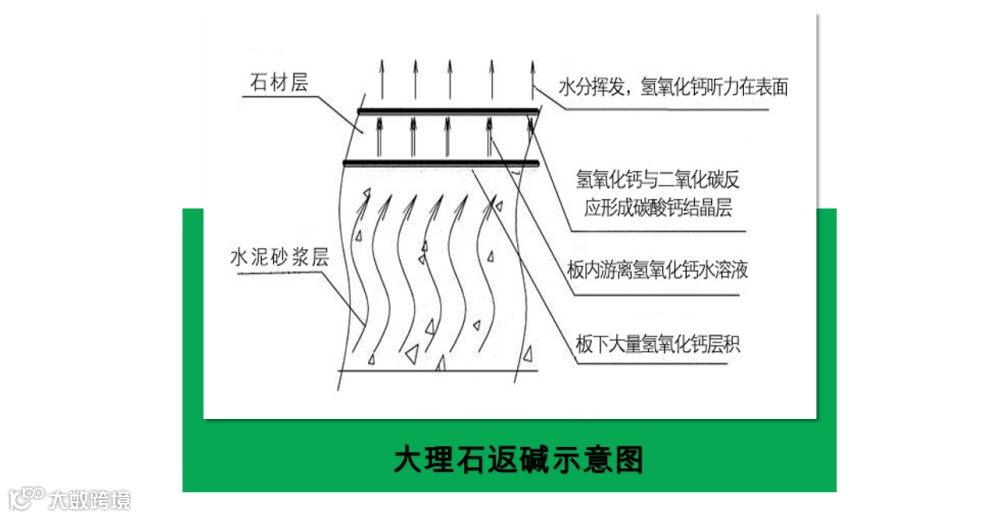

水泥含有大量的硅酸盐成分，本身就是强碱性材料，那么以水泥砂浆作为石材粘接剂，由于基层混凝土和砂浆垫层本身含有大量水分和可溶性碱，水泥砂浆中的水分就会携带各种碱性物质，通过石材的毛细孔蒸发到石材表面，从而形成返碱。如果这些碱性物质和空气中的二氧化碳起反应，还会形成更难清除的“白华”。

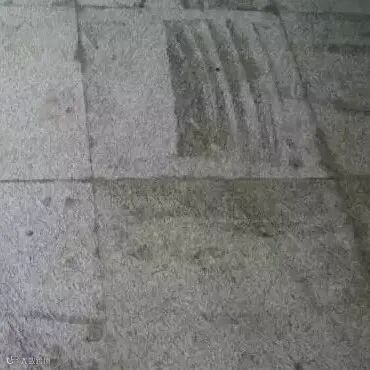

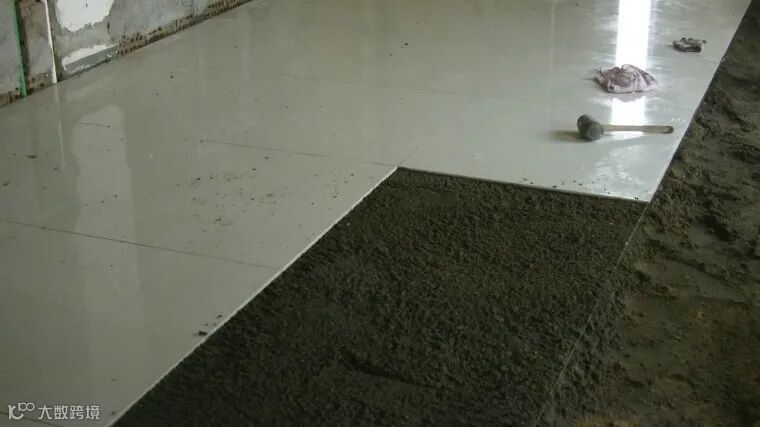

第二，基层未干透就铺贴石材，这是非常普遍而且致命的错误。混凝土基层、水泥砂浆找平或者防水层还没有充分干燥（含水率过高），就急于在上面铺设大理石。基层本身就像一个吸饱了水的海绵，里面含有高浓度的碱性水分，铺上大理石后，这些水分就被“闷”在下面，只能向上通过石材缝隙蒸发，这样就必然将基层内的碱性物质带到石材表面。

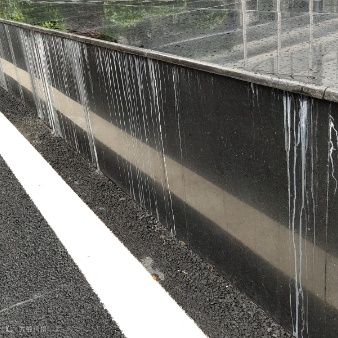

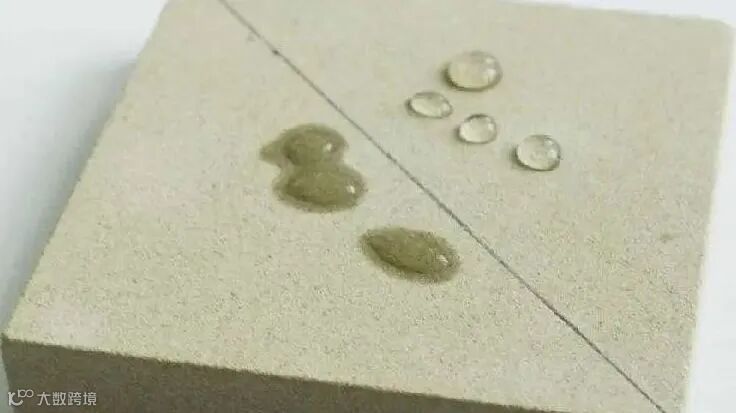

第三，防水处理不当或缺失。在卫生间、厨房、阳台等潮湿区域，以及石材的背面和基层没有做任何防水处理。即使做了防水处理，但由于施工质量差，涂刷不均匀、漏刷或被后续工序破坏，导致防水失效。如果没有有效的防水层，地下水、清洁水、潮气就会源源不断侵入到基层和粘接层，为返碱提供持续的水源。

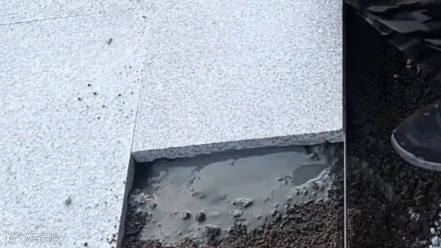

第四，使用劣质或不当的粘接材料。使用了碱性过高的水泥和海砂作为粘接材料，以及不合格的、含有大量可溶性盐的添加剂，这些材料本身就是强大的“污染源”，由此而引发的大理石返碱其治理难度特别大。

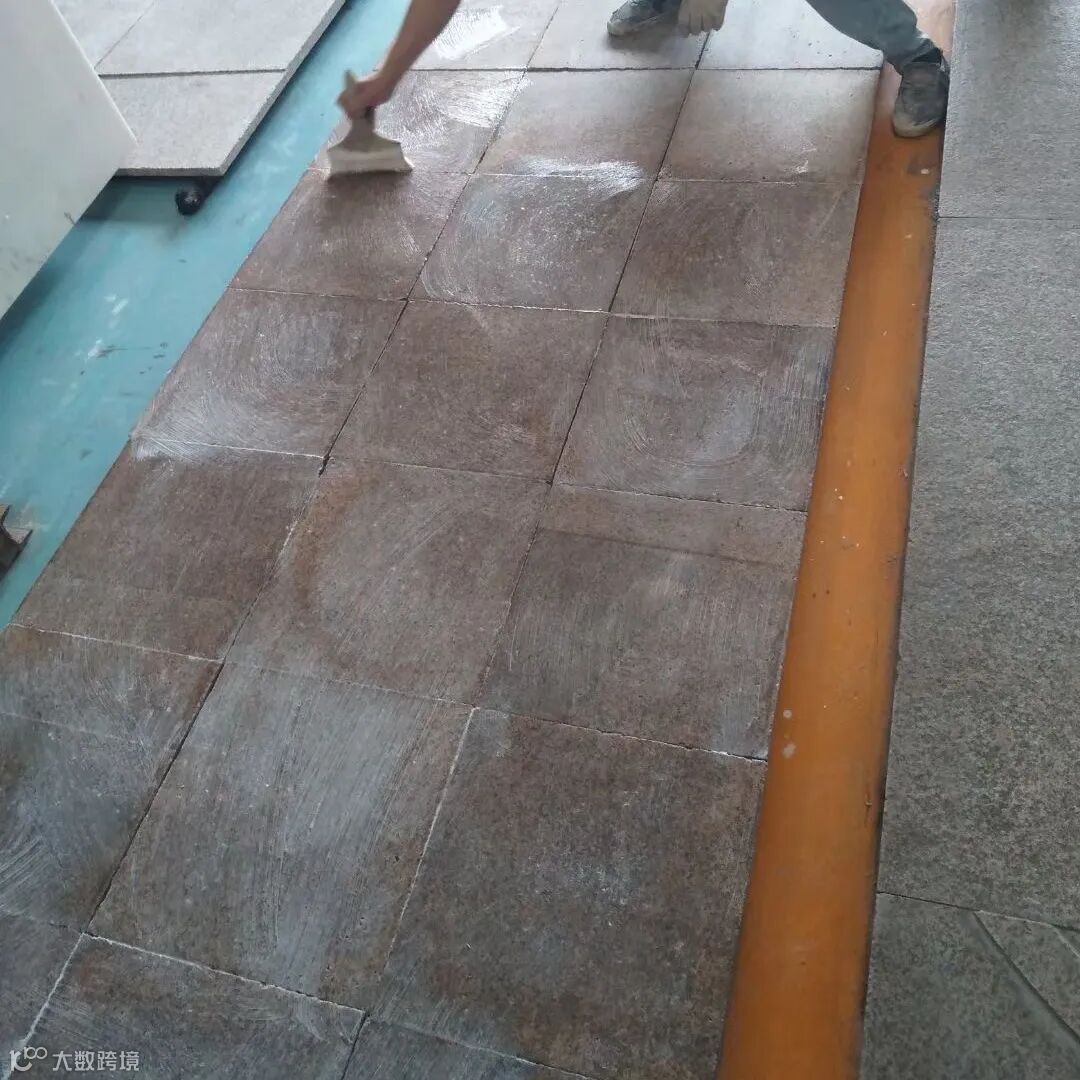

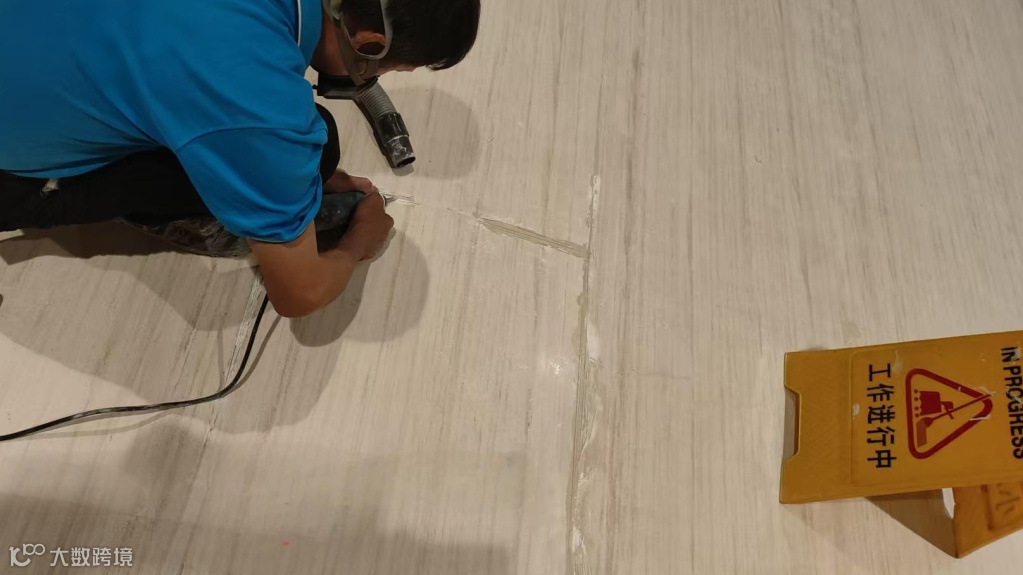

第五，石材铺贴后立即勾缝或者密封。大理石铺好之后，急于用填缝剂进行勾缝补胶；或者在石材表面没有完全干燥时就进行刮胶和密封处理，这样就会封闭石材表面的水汽蒸发通道。当粘接层的水分无法向上正常挥发时，就会在石材内部积聚，压力增大，反而会从石材的薄弱处（如接缝、微裂纹）更强烈地析出，导致局部返碱更加严重。

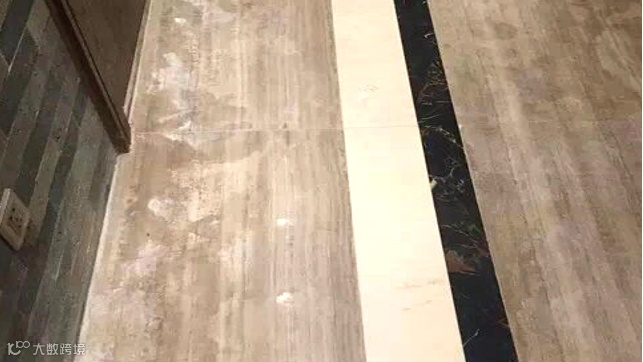

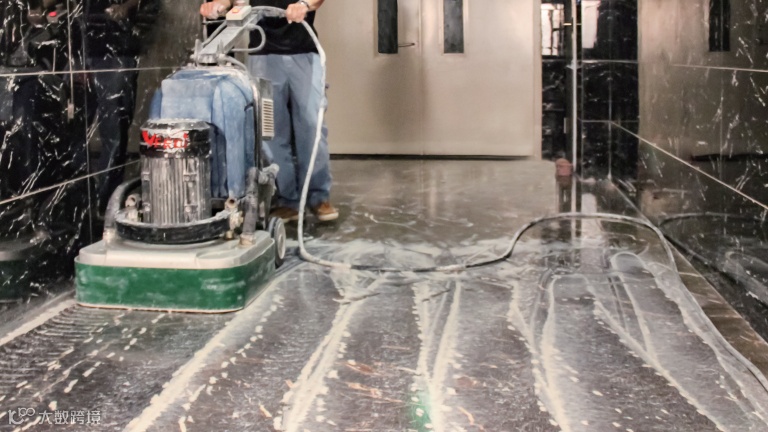

第六，在水泥砂浆粘接层养护期间就打磨翻新或者用大量的水冲洗石材。水泥砂浆的养护期自然干燥至少要28天时间，如果在此之前就翻新或者用水来冲洗石材，这就等于人为地补充了大量的水源，极大地增加了大理石返碱的风险和严重程度。目前，大部分返碱都是这个原因所造成的。

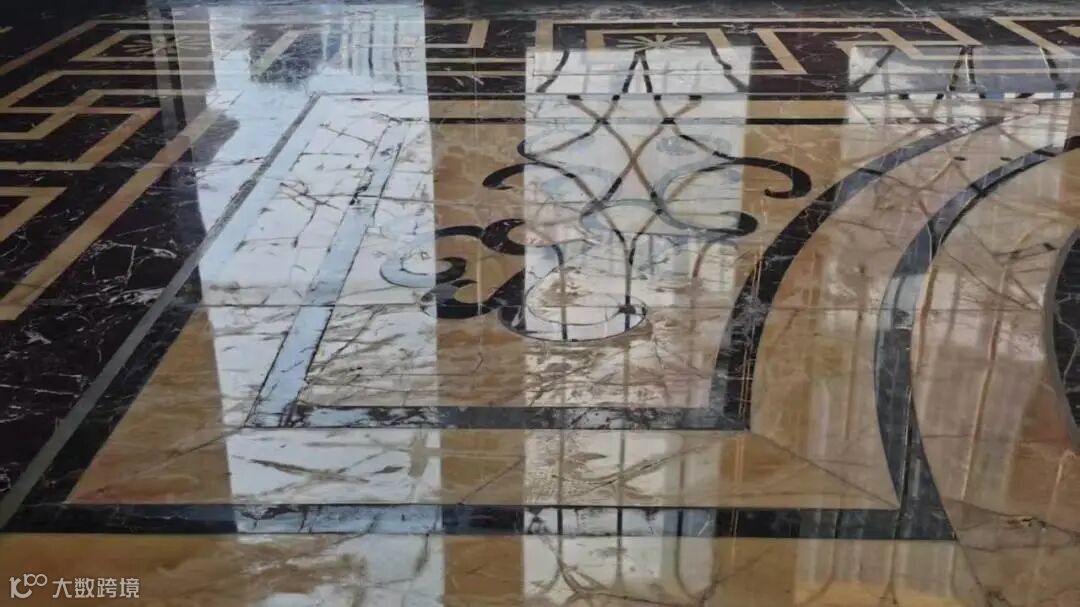

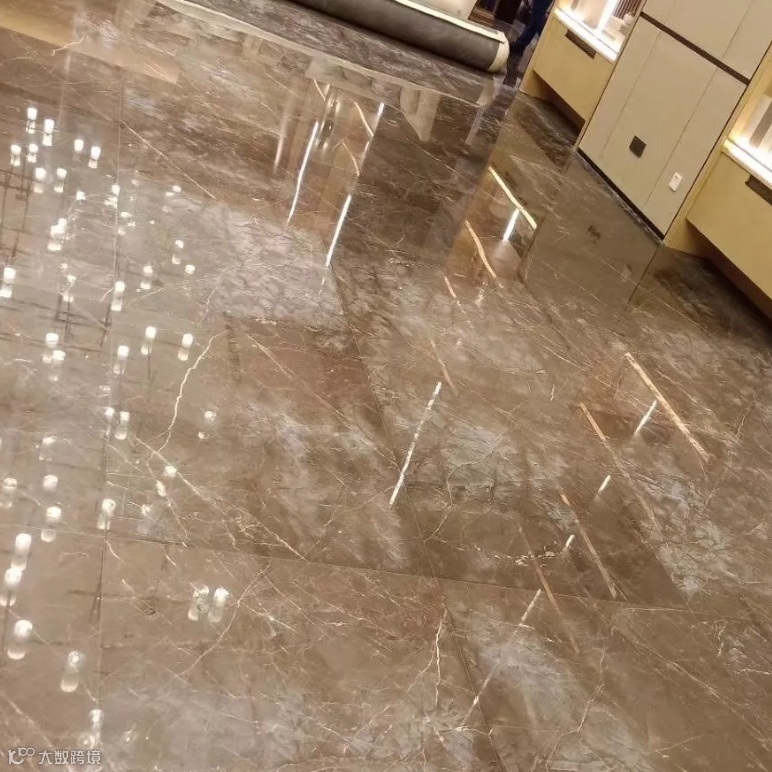

第七，在大理石湿度偏高的情况下做结晶。结晶剂一般都含有蜡质成分，如果在大理石没有完全干燥的情况下做结晶，尤其是使用蜡质含量偏高的结晶剂，就会堵塞石材的毛细孔，影响水汽的挥发，从而导致大理石返碱。如果大理石已经出现了返碱，还继续使用蜡质含量偏高的结晶剂做结晶，势必会加剧大理石返碱。

总而言之，导致大理石返碱的施工方法，核心都是围绕着“水”和“碱”两个关键要素。湿贴法是风险最高的传统工艺，而基层不干、防水失效、材料劣质则是常见的“帮凶”。
