老铁们，今天大雄要分享的是雄峰特钢产业链中的明星模具钢XF2311， 与瑞典618、德国GS-2311状态相当，属于通用型预硬塑胶钢。
可直接用于制模加工，在制造产业广泛运用于大型塑胶模具，尤其以热塑性塑胶注塑模具、挤压模具、热塑性塑料吹塑模具、结构制件等，最为常见的生产比如电视机壳、洗衣机、冰箱内壳、水桶等。
其特性鲜明，经真空脱气处理，钢质纯净，也适合制作要求抛光或蚀纹加工的塑胶模具。

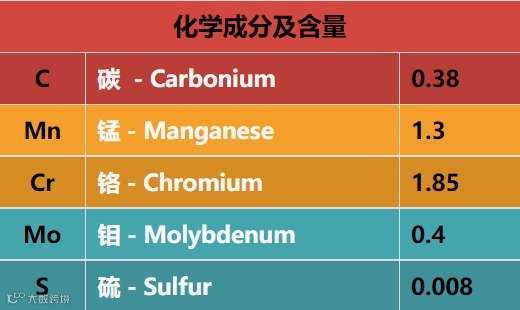

XF2311库存中形态多样
包含整板、半板、标条、条料等满足多元化用途

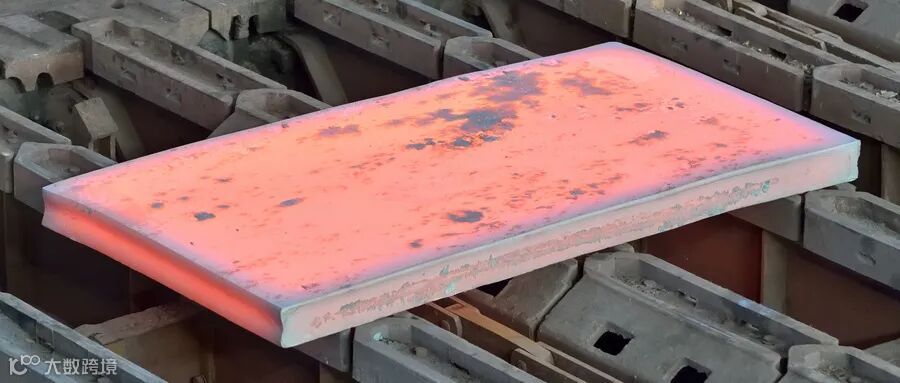

预加硬处理
XF2311出厂状态分预加硬、加硬两种处理方式
预加硬处理 ——50万模次
出厂可达 28-34 HRC，XF2311具备表面至中心硬度均匀一致，切削良好，火花机及抛光性能极佳。适宜气化，镀硬铬及镀钛等优良性能。适合高要求的塑胶模具，尤其是超过400MM厚之模具。
加硬处理 ——80万模次
为提高模具寿命达到80万模次以上，可对预硬钢实施淬火加低温回火的加硬方式来实现。淬火时先在500-600℃预热2-4小时，然后在850-880℃保温一定时间（至少2小时），放入油中冷却至50-100℃出油空冷，淬火后硬度可达50-52HRC，为防止开裂应立即进行200℃低温回火处理，回火后，硬度可保持48HRC以上 。
● 氮化处理
通过氮化处理可得到高硬度表层组织，氧化后的表层硬度达到约 650-700HV（57-60HRC），模具寿命可达到100万模次以上。氮化层具有组织致密、光滑的特点，模具的脱模性及抗湿空气及碱液腐蚀性能大大提高。
● 直接制膜
已预硬至28-34HRC，可直接用于制模加工，具有尺寸稳定性好的特点，可满足一般用途需求，模具寿命可达到50万模次
● 焊接处理
① 模具预先清理
• 去除模具表面油脂、污物、表面氧化皮等
• 焊接部位裂纹及表面氮化层去除处理
• 尖锐角部增大拐角半径达到3mm以上
② 模具加热补焊
• 预热的适宜温度：400-500°C
• 补焊温度：400-500°C
③ 补焊部位的回火处理
为防止补焊部位开裂，焊接之后应及时进行回火处理，在550-600°C回火温度下保湿一定时间，然后慢冷至室温效果更侍

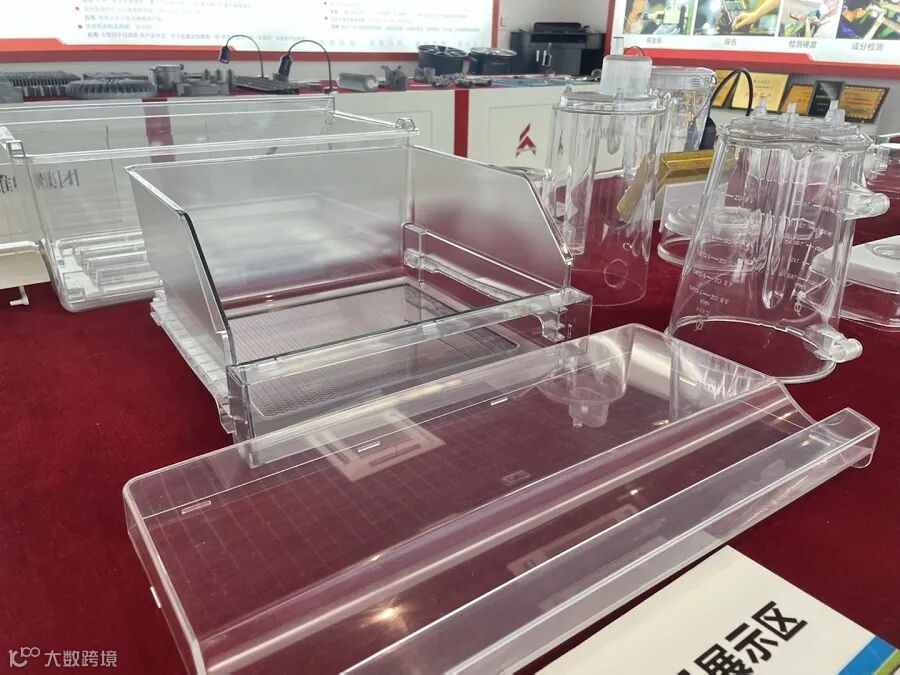

* 冰箱抽屉格、料理机容杯等
