8000B在消防巡检泵上的应用

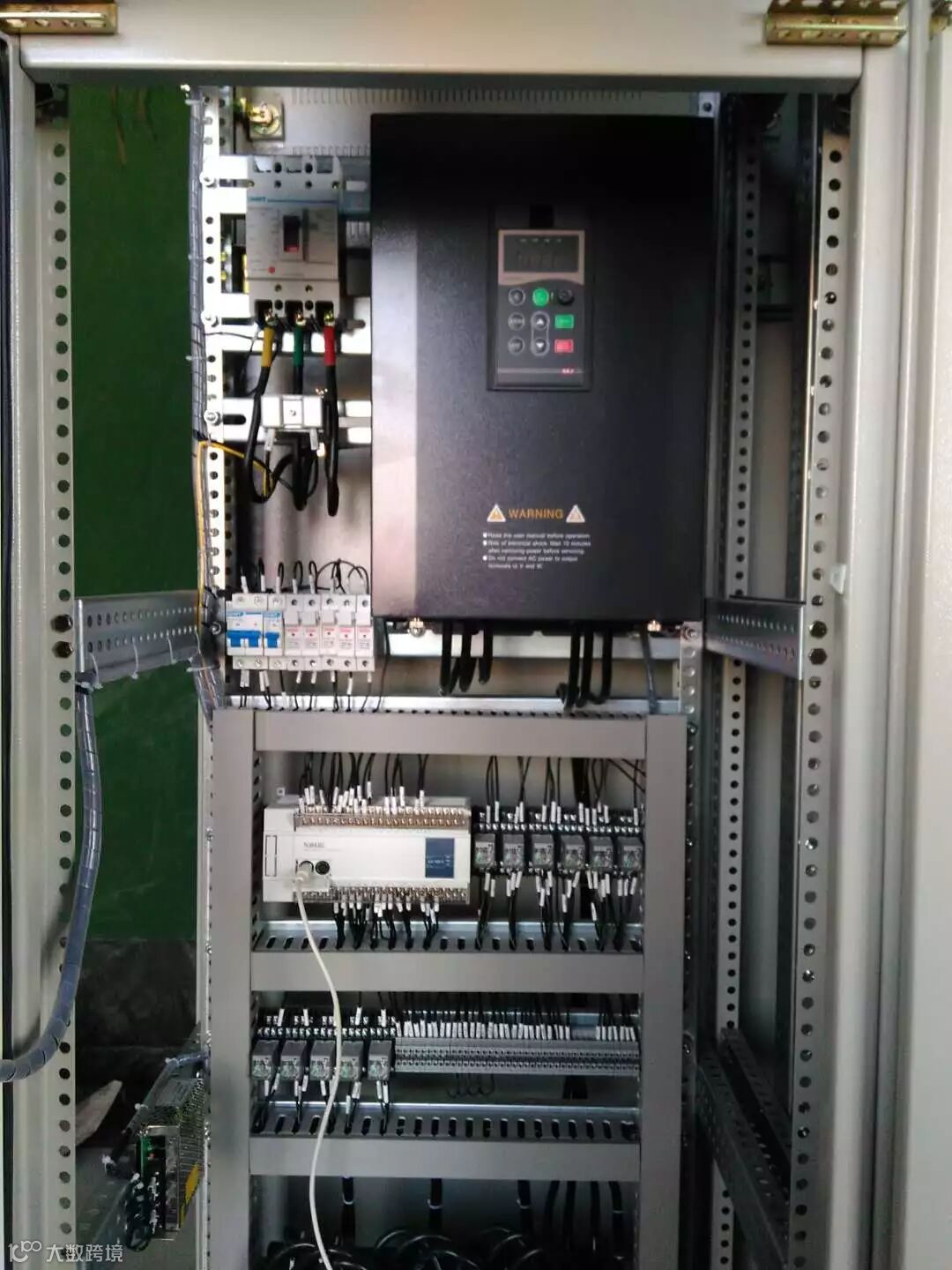

一台8000B系列增强型18.5KW变频器通过PLC轮换驱动4台消防泵

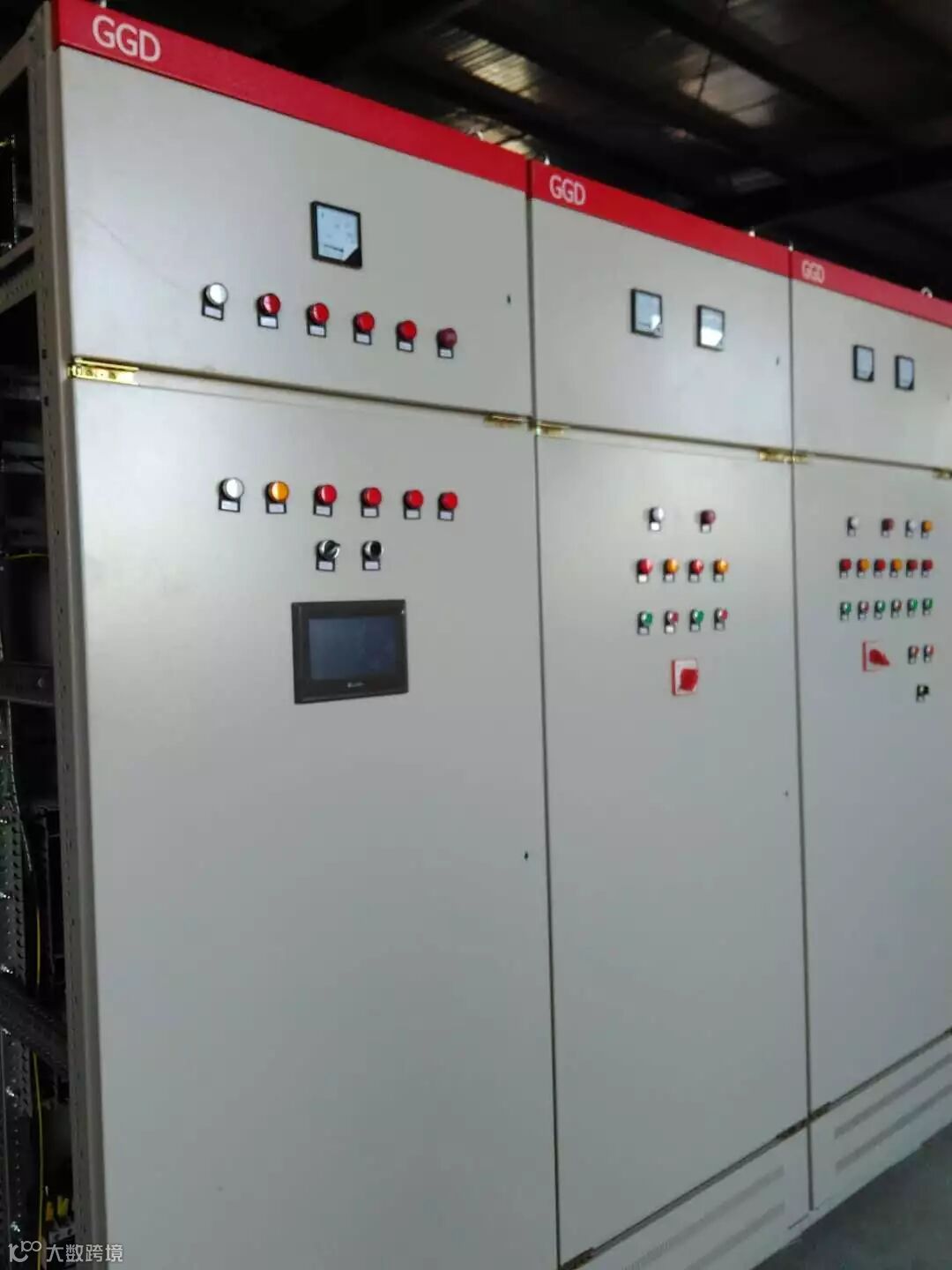

消防智能数字巡检装置,该设备具有主回路巡检及消防设备无压巡检两部分组成，可完成对主控回路及水泵的低频自动巡检，巡检时系统不增压。

巡检时智能巡检控制器输出指令，巡检指令逐一对主回路接触器进行巡检，巡检返回信号取自于接触器的主辅助触点。反馈信号时间允许值不大于2S。主回路巡检完成后，巡检控制器会发生下一个巡检指令至无压巡检装置，该装置接到巡检指令后会依次对消防水泵进行低速无压巡检。巡检时电机转速较低，系统不产生水压。

整个巡检过程中如设备接到消防命令智能巡检控制器会立即发出停止巡检的指令，瞬时启动消防泵完成消防任务。如巡检过程中动作异常，控制器会记录发生故障的支路号及故障类别，并发出声光报警。同时完成故障的上传（可传至消防中控室或楼控值班室）通知有关值班人员进行检修，确保消防设备万无一失。

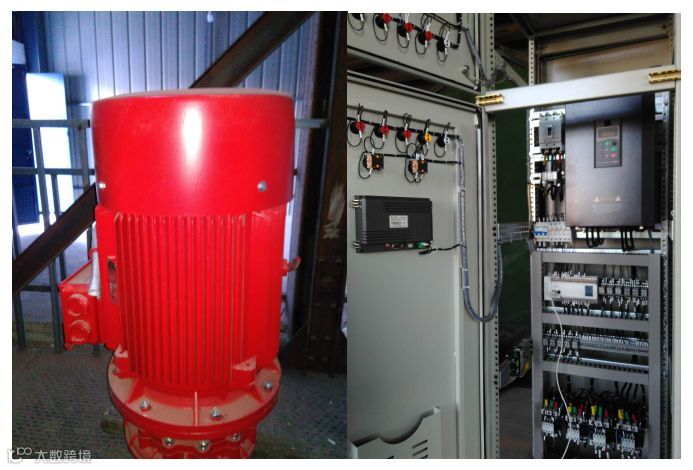

本系统中有4台消防泵，其中两台30KW，两台7.5KW，选用一台8000B系列增强型18.5KW变频器实现完美驱动。

关于F4.04、F4.06、F4.08的值不可以太大，否则机器会报过载，或者会使7.5KW电机直接过流；过小会导致30KW电机带不起来，这三个值需要现场调试得出最佳匹配数值，其他参数均采用默认值。

1.变频体积小，投入资金占比少，效率高。

2.变频器能有效防止大电流对系统的冲击，低速运转降低成本。

3.变频器可以对消防泵实现软启动，消除水锤效应，降低电机轴向转矩，速度降低可以减小电机轴承磨损，延长电机的使用寿命，有效的降低维护费用。

4.一台变频器可以拖动多台消防巡检泵、消防喷淋泵，有效的避免消防巡检泵、消防喷淋泵因长时间不运行而造成的锈蚀、受潮等一系列故障产生

5.变频器具有检测和保护功能，同时具有故障输出功能，可以实现无人值守，节约人力物力。

6.整套系统配置灵活，变频器功率段完善，自动化程度高，功能强大，灵活可靠，成本以及后期的维护成本大幅度降低。

7.巡检时发生火灾会立即停止巡检，瞬时启动消防泵。

8.功能齐全可完成消防主回路及消防水泵的低速无压巡检。

9.变频器保护功能齐全，具有过电压、过电流、短路、缺相等保护。

10.巡检时发生故障，自动巡检装置会发生声光报警，具有数据记忆功能可完成对故障时的瞬态参数记忆，便于维修、分析。

11.可通过界面显示巡检运行参数。

12.具有上位电话报警功能。

13.设备预留RS485通信接口，可完成对楼宇自控运行状态的远程监控。
