8000B控制离心风机应用案例

梧州市某钛金属冶炼公司是一家专业提取钛金属的大型金属化工生产及加工企业。

利用离心原理，将原料通过高速运转离心机送往冶炼炉，保证原料原料在锅炉内能充分地扩散，提高冶炼成品的纯度。

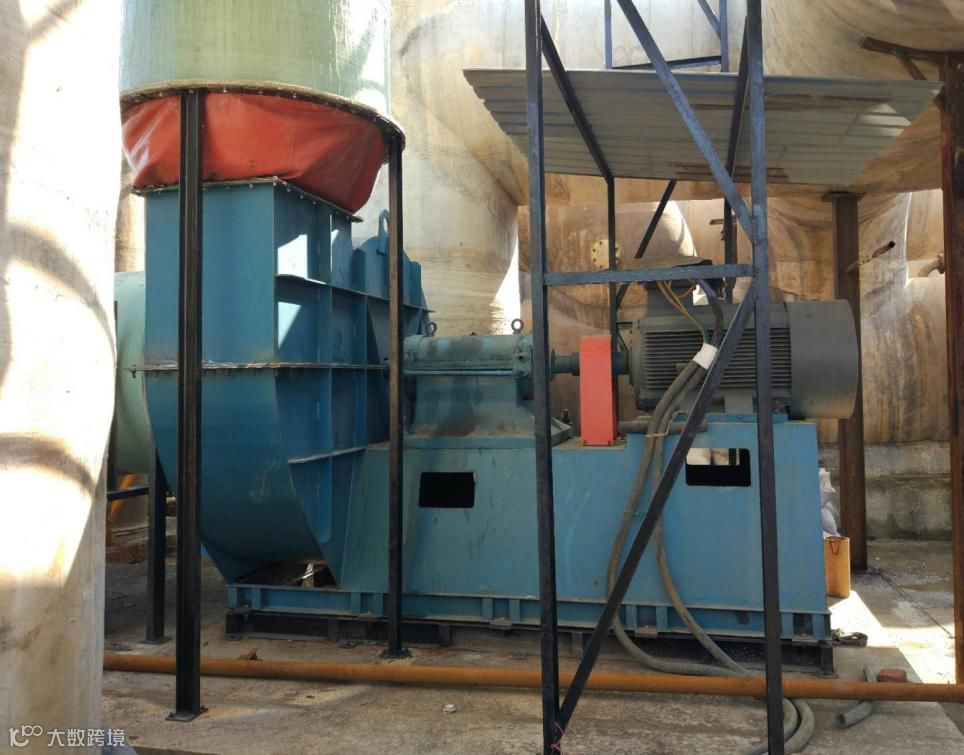

大功率离心风机在整个加工冶炼过程起到关键性的作用，风机体积较大，机械惯性大，要求拖动设备能够满足自由调速的特性、有效克服风机停机过程中因惯性容易出现的失速过压、失速过流等问题。

280KW三相异步电动机，电动机采用三角形接法。

三角形接法

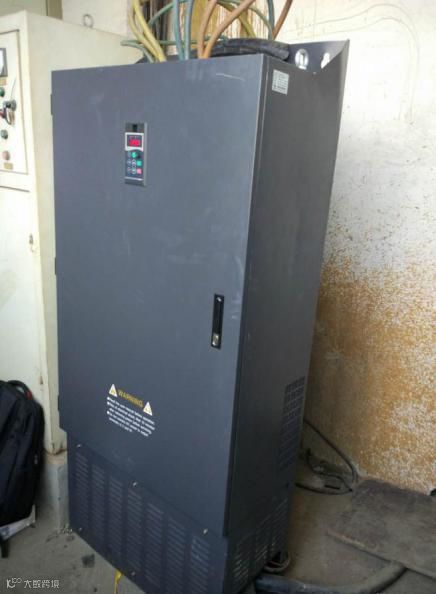

8000B-4T280G/4T315P

1.变频调速：冶炼系统分三个大型锅炉，可根据各个冶炼炉的打开情况调节风机的速度，三个冶炼锅炉同时打开工作时风机转速调高，反之将风机转速调低，可最大幅度提高风机运行效率，高效节能。

2.防失速过压：大型离心风机在运行时惯性很大，停机的过程电机容易产生再生电压。变频器可以有效地关闭变频器内部逆变模块，避免在风机停机时再生电压对变频器稳压电容或者耐压配件形成电压冲击。

3.提高系统可靠性：变频器具有较高的自动化设备具有过压过流温度检测功能，检测系统的各项运行参数，具有过电压报警、低电压报警、过电流报警、过载报警，提高了生产设备的可靠性。

主回路

电源三相进线接R，S，T端子，变频器三相U，V，W端子接电机U，V，W端子。

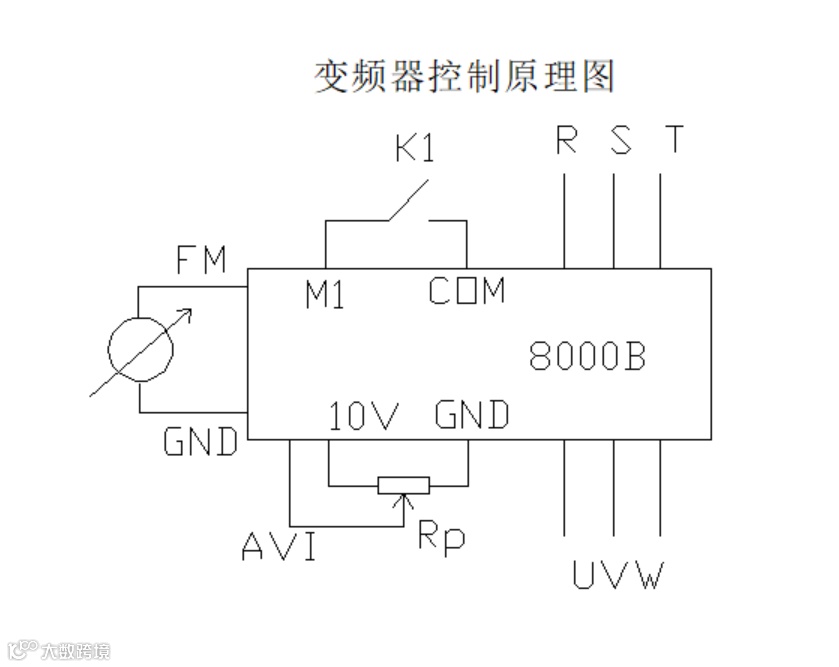

控制端子

启停方式：变频器使用外部无源开关控制启动停止，开关接M1和COM公共端。

频率来源：变频器使用电位器调速，电位器分别接电源10V、信号端子AVI、地GND。

模拟量输出：数显器接FM和GND端子，变频器输出0~10V电压模拟变频器运行频率。

经过现场测试，变频器控制风机减速停机频率到5.8Hz时，再生电压可以通过变频器的续流二极管回馈到变频器母线上，将变频器的母线电压泵升到DC800V（变频器正常运行母线电压在550~700V之间），此时变频器检出为母线电压过高保护。将变频器的停机方式改为自由停机，可有效的解决减速停机失速过压的问题。
