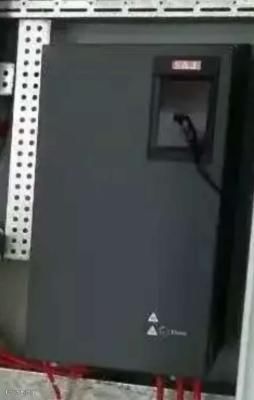

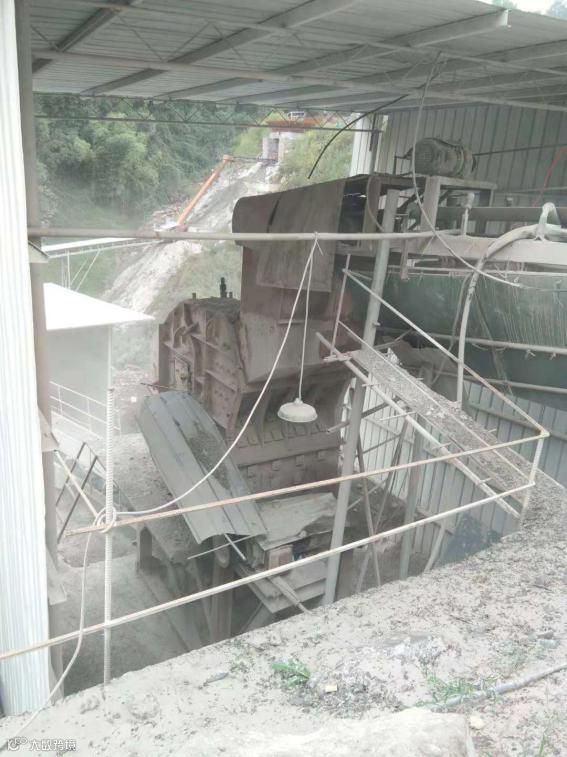

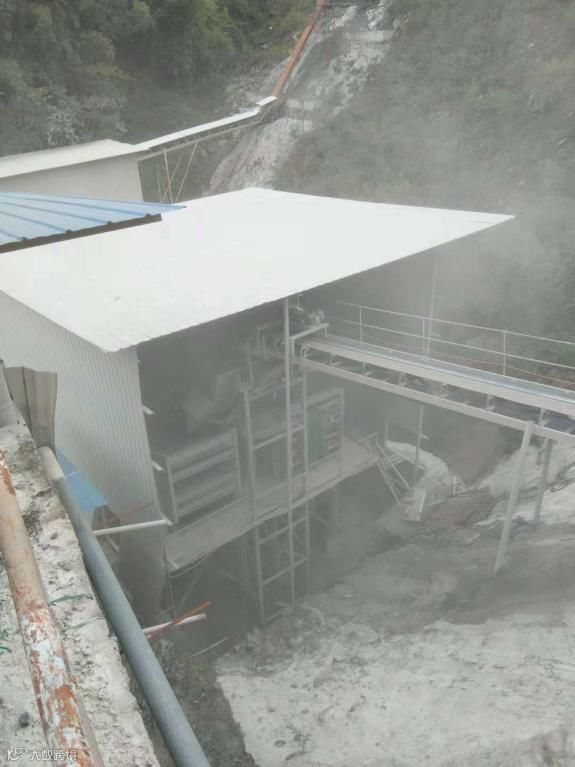

重庆涪陵区的大山中，有一家当地最大的制砂企业。然而一直困扰企业的短时运力不足和高能耗在当今节能减排的大环境下显得格格不入。在工厂节能改造的过程中三晶VM1000高性能矢量变频器充当了最关键的环节，据客户使用后反映使用了VM1000变频器后，解决了企业在短时间内来料突然增大所带来的系统瘫痪并且用电量节约了15%～20%。
控制原理
制砂输送带电机为一台45KW三相异步电动机，之前一直是工频运行由于上料量不太确定料多时系统瘫痪料少时能源浪费，使用45KWVM1000变频器后来料量的多少通过传感器反馈给PLC，PLC通过计算将模拟量输送给变频器以便用最高效节能的速度进行运行。

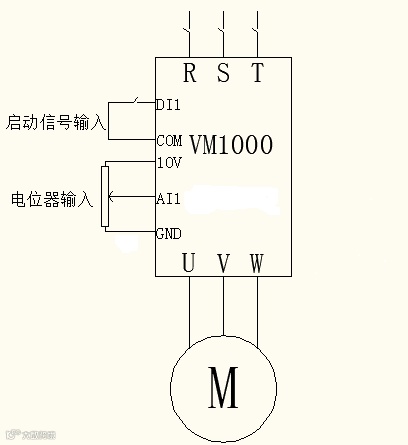

变频器控制电路图
变频器参数设定
变频器参数 |
修改数值 |
参数说明 |
备注 |
F0.01 |
1 |
启动方式 |
端子启动 |
F0.03 |
2 |
频率源选择 |
外部模拟量输入控制频率 |
F0.10 |
60 |
最大输出频率 |
将最大输出频率更改为60HZ |
F0.12 |
60 |
运行频率上线 |
将运行频率上限更改为60HZ |
F1.10 |
1 |
停机方式 |
自由停车 |
系统特点
使用了VM1000变频器实现了：
1、最大频率可以到达60HZ以应对短时间来料量的突然增大。
2、变频启动对电网冲击大幅减小。
3、低频运行时节能效果显著。
4、变频器具有过载、过压等保护功能延长了电机的使用寿命。
