钢铁百晓 │干货分享：金属表面发黑处理教程

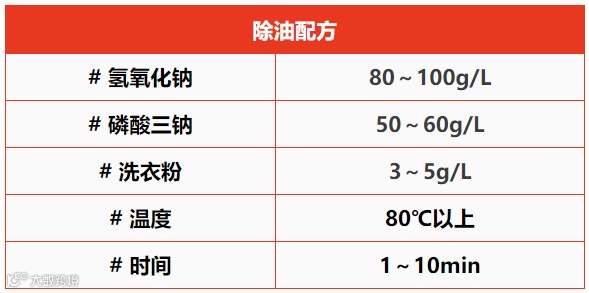

除油是关键，如果工件上油未除净，就会直接影响黑化的质量，出现花斑或发黑膜结合力差，甚至不能上色。在此推荐一个除油配方。

对于油污比较严重的工件，可以先用有机溶剂清洗后再化学除油，还可再增加一道电化学除油工序。 化学除油后必须先用热水洗。

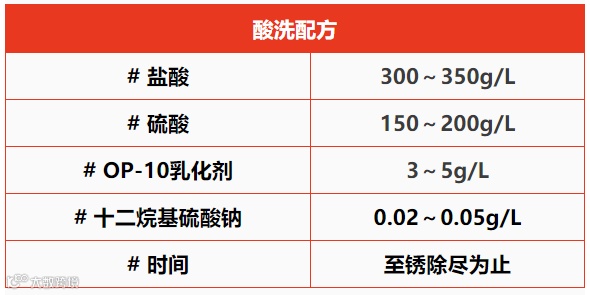

对于锈蚀不太严重的工件，可采用常规的盐酸液除锈、再水洗，对于锈层和氧化皮较厚的工件，推荐采用以下配方：

酸洗应注意防止工件过腐蚀，可向酸洗液中加入硫脲等缓蚀剂。

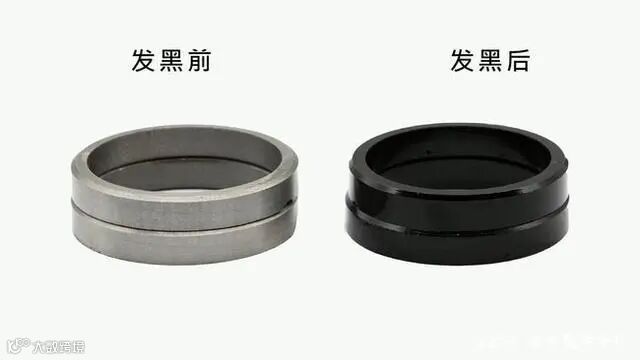

将经过前处理的工件直接浸入发黑液中，当工件完全发黑时，即可取出。必须注意：时间不能过长，否则，发黑膜疏松，结合力差。为了获得最佳发黑效果，可将工件抖动数次，以便着色均匀。

发黑时间可根据实际情况进行适当调整。例如：随着发黑量的增多，发黑剂有效成分不断消耗，发黑速度逐渐变慢，需适当延长发黑时间。另外，冬季发黑时间应长一些，夏季发黑时间应短一些。

工件从发黑液中取出后，应空留几分钟，以继续成膜反应，增加结合力。因成膜反应缓慢，随发黑件存放时间延长，其外观会更黑，耐蚀性和结合力也会越来越好。

工件取出后若发现局部着色不均匀，可漂洗后放回发黑液中继续着色，直到满意为止。

为得到效果最佳的常温发黑膜，可采用2次发黑工艺，即工件先后在两个发黑槽中发黑，两个发黑槽液成分一致、浓度不同。一般第二槽浓度较低，约为第一槽浓度的1/4左右，其它操作条件一致。应注意：工件经第一次发黑后，应充分水洗再进行第二次发黑。

中和处理是用3%～5％碳酸钠溶液刷洗或浸渍1min，其目的是为了中和发黑液残液，并填充膜层孔隙，否则残留的酸性发黑液将降低膜层耐蚀性。

工件发黑后常用防锈油进行封闭处理，可采用以下三种方式：

①工件经中和水洗后，再热水洗，甩干，彻底干燥后，浸热防锈油(80～90℃)进行封闭处理，时间约2 min。

②工件经热水清洗、甩干后直接浸入脱水防锈油中进行封闭处理，时间在3～5 min，取出后自然晾干。

③工件发黑后先在80～90℃的1%肥皂溶液中填充处理，取出干燥后可以直接浸普通机油或防锈油。
