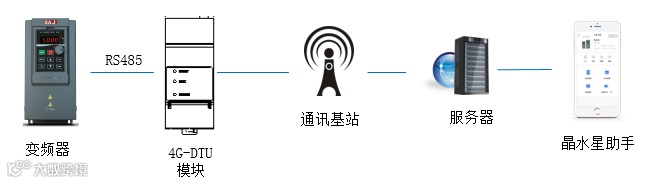

DTU模块是晶水星系统方案的重要硬件配件，负责变频器与服务器之间的数据通讯，具有体积小，功耗低，速度快，时延低的优点。
“晶水星助手”微信小程序为系统的软件，可实现对变频器的远程启停、实时监控，参数调试，智能运维等功能。
电气安装：

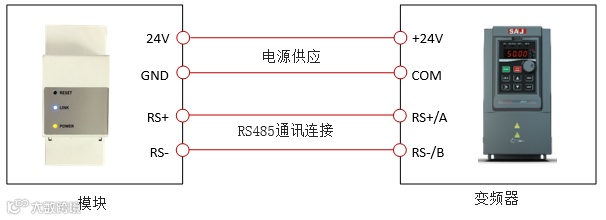

按照下图将DTU模块的端子与变频器对应端子连结
软件使用：

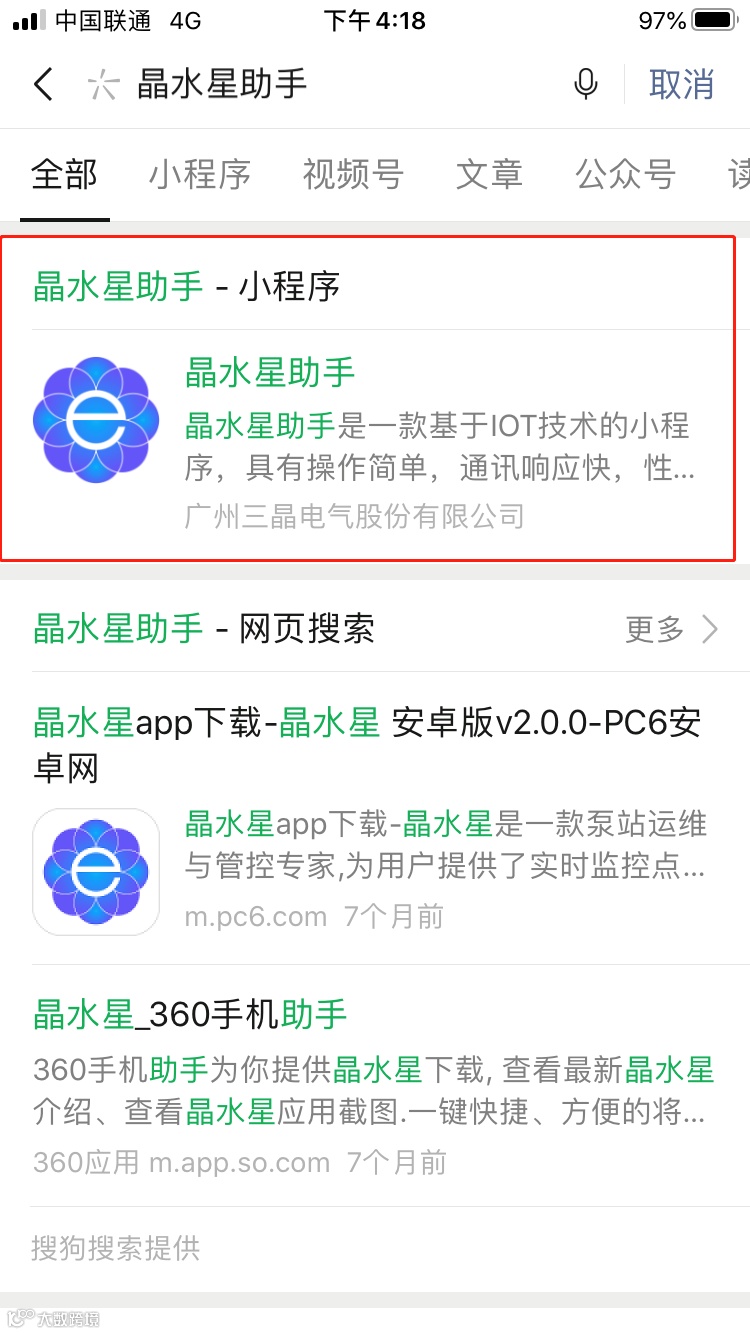

在微信搜索栏中搜索“晶水星助手”小程序并授权登录

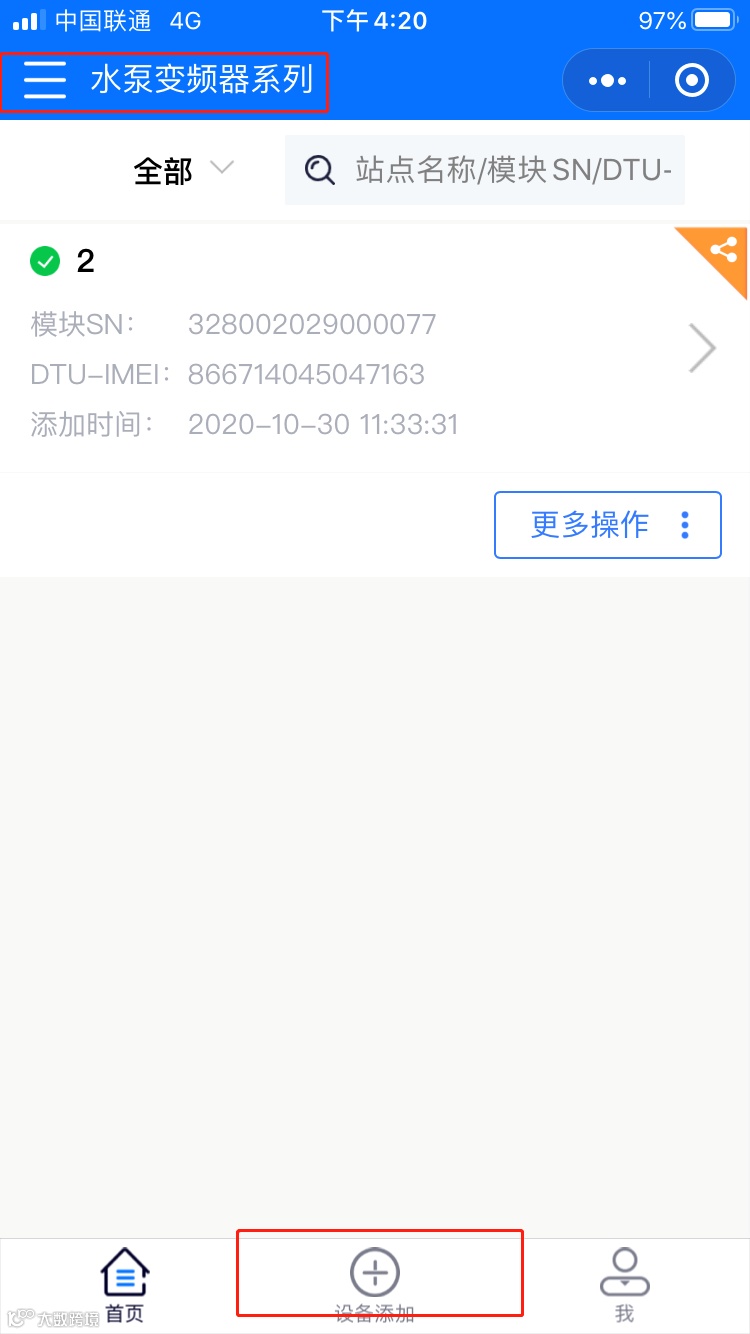

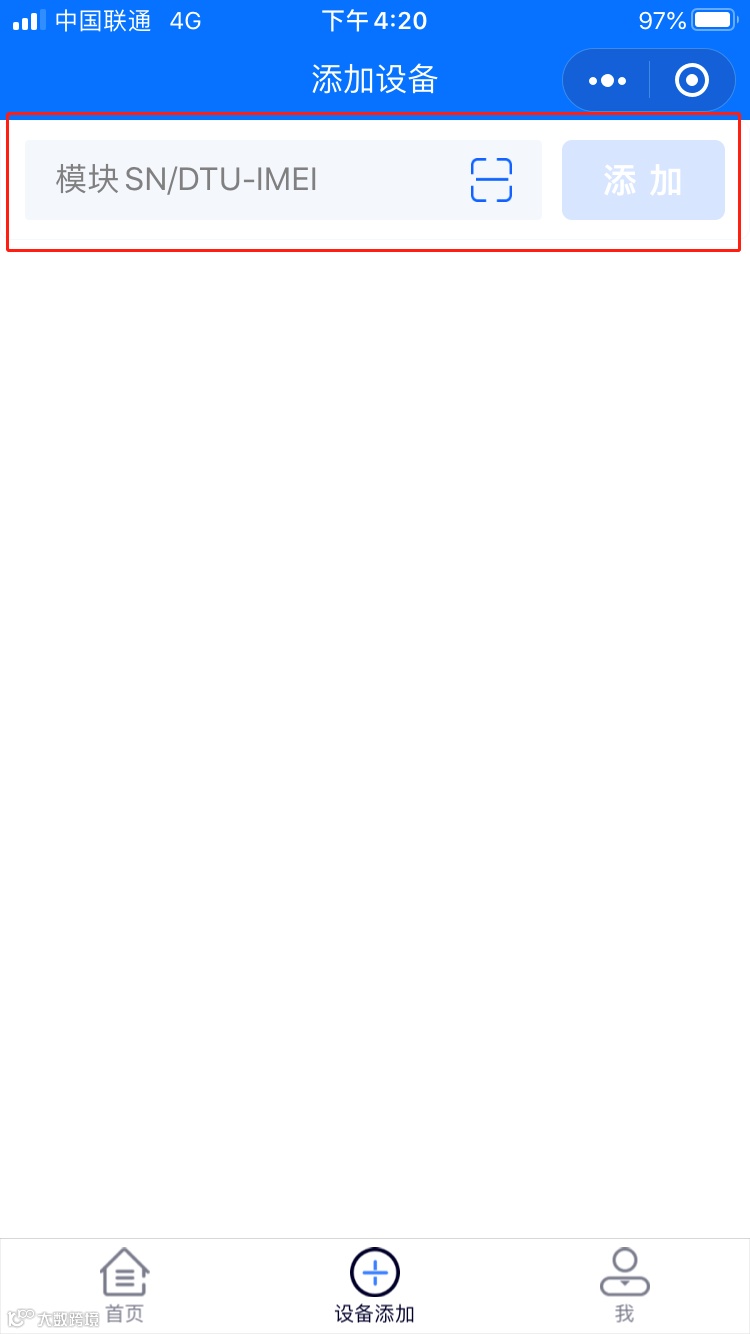

然后进入，先根据变频器类别选择左上角的系列，VM1000B为“通用变频器系列”，PDG10为“水泵变频器系列”。然后选择“设备添加”，并输入DTU模块上的SN码（也可直接扫描二维码自动录入）
注意：务必选择变频器类别再添加模块SN码，否则会造成信息错误。
添加过程中，需按变频器型号输入额定功率，并自定义站点名称。
添加完毕后，可以在首页查看所有已绑定的站点。

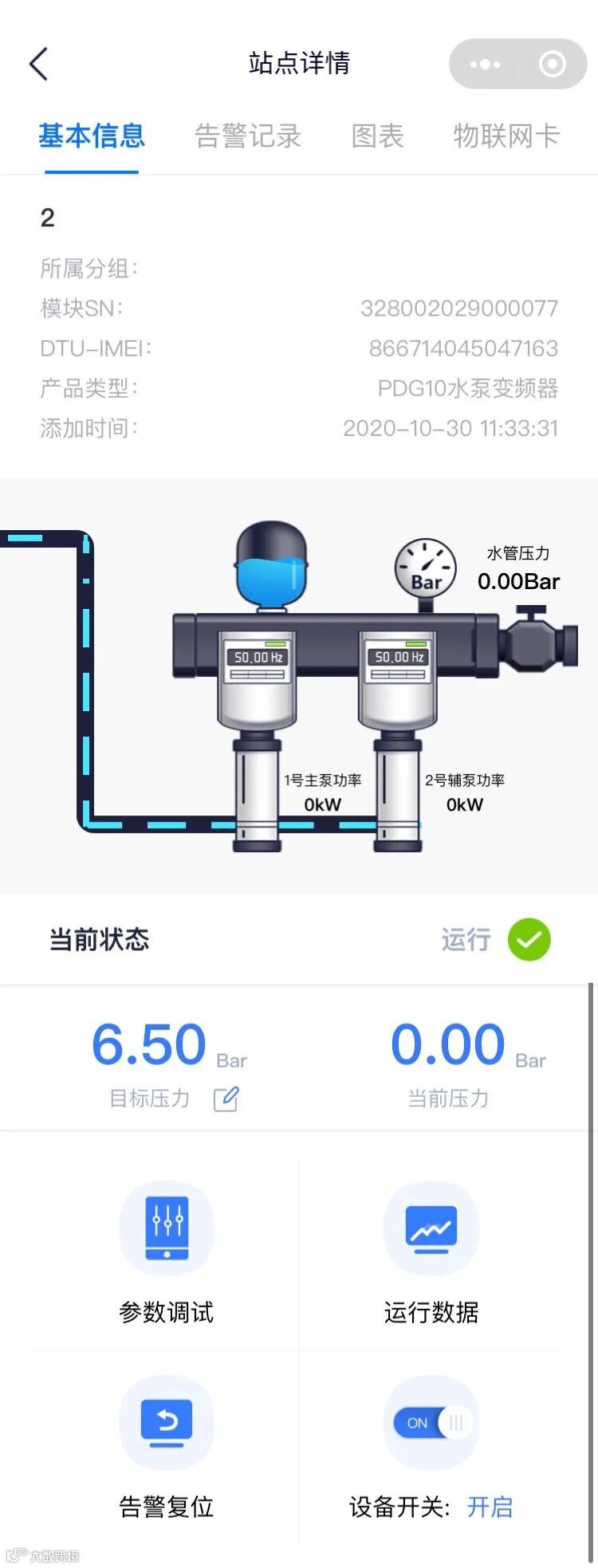

以水泵变频器某站点为例：点击站点进入以下详情：

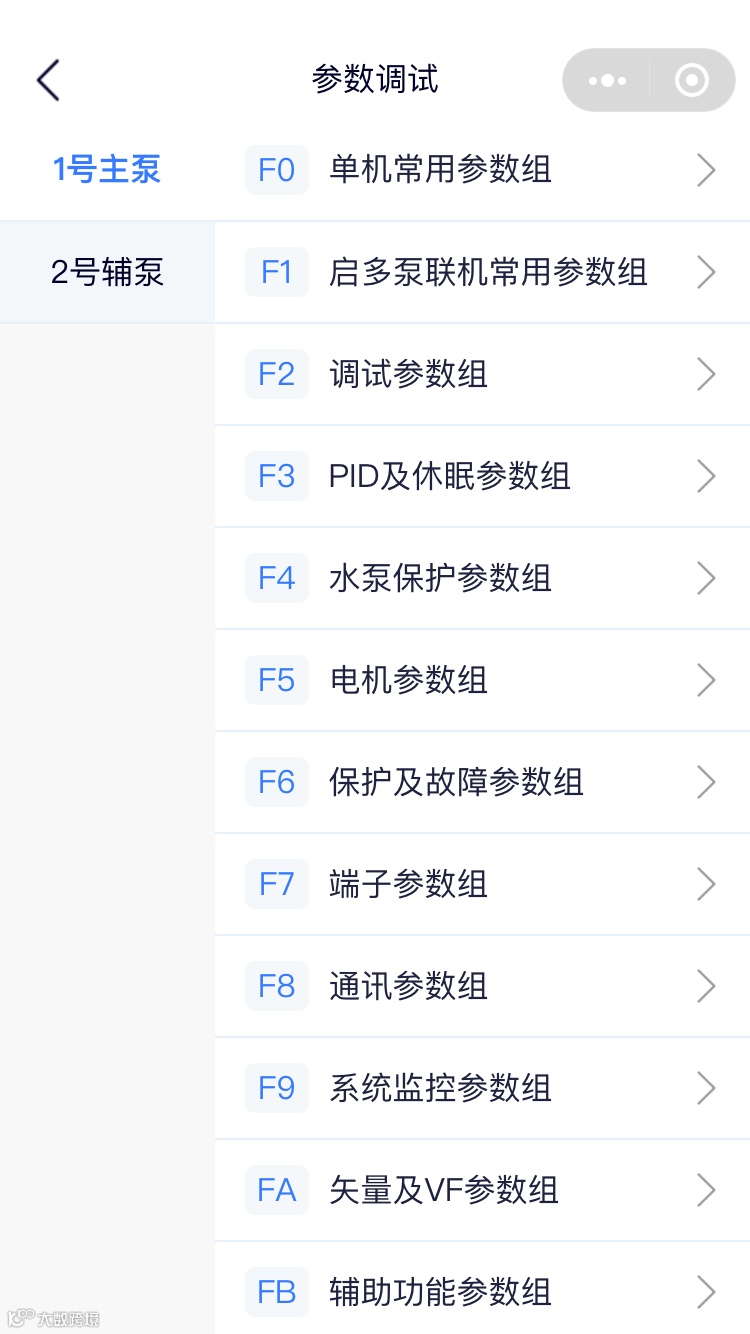

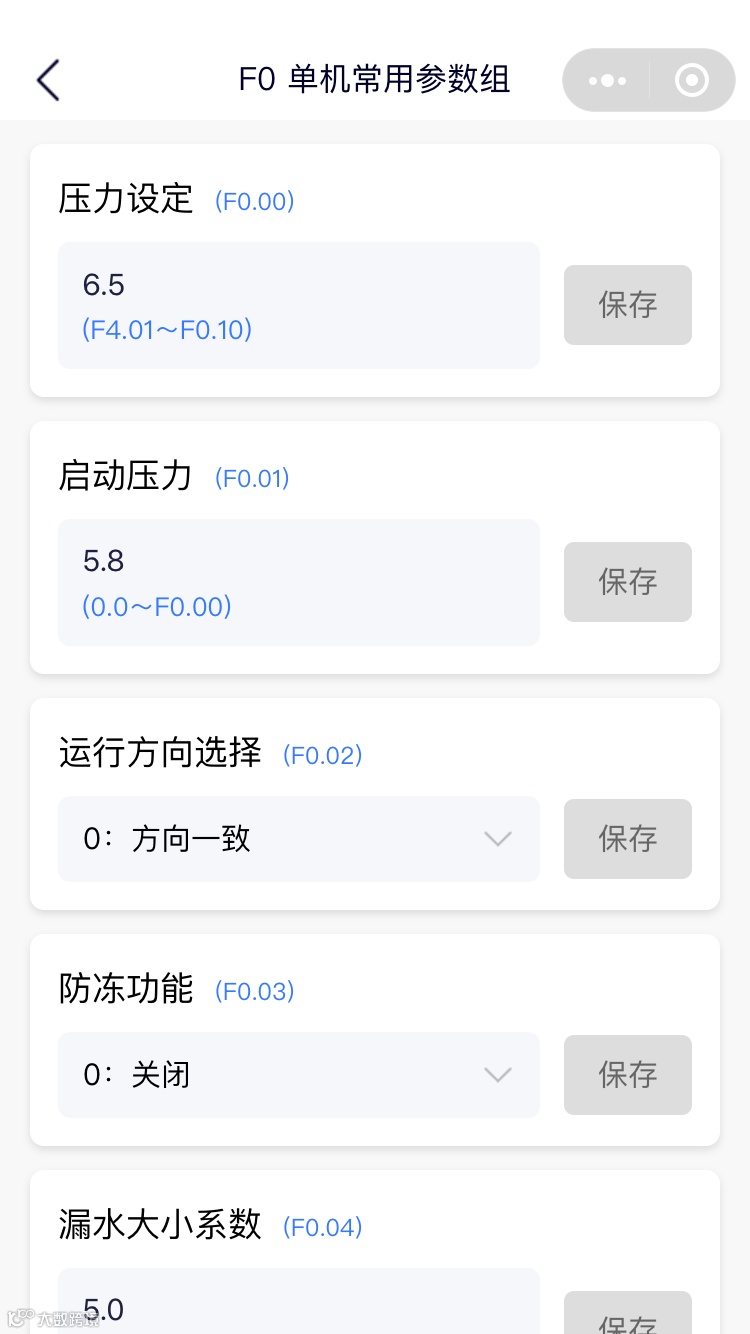

此时可点击“参数调试”，对变频器F组参数进行修改：
修改完毕后，点击右侧的“保存”按钮即可。

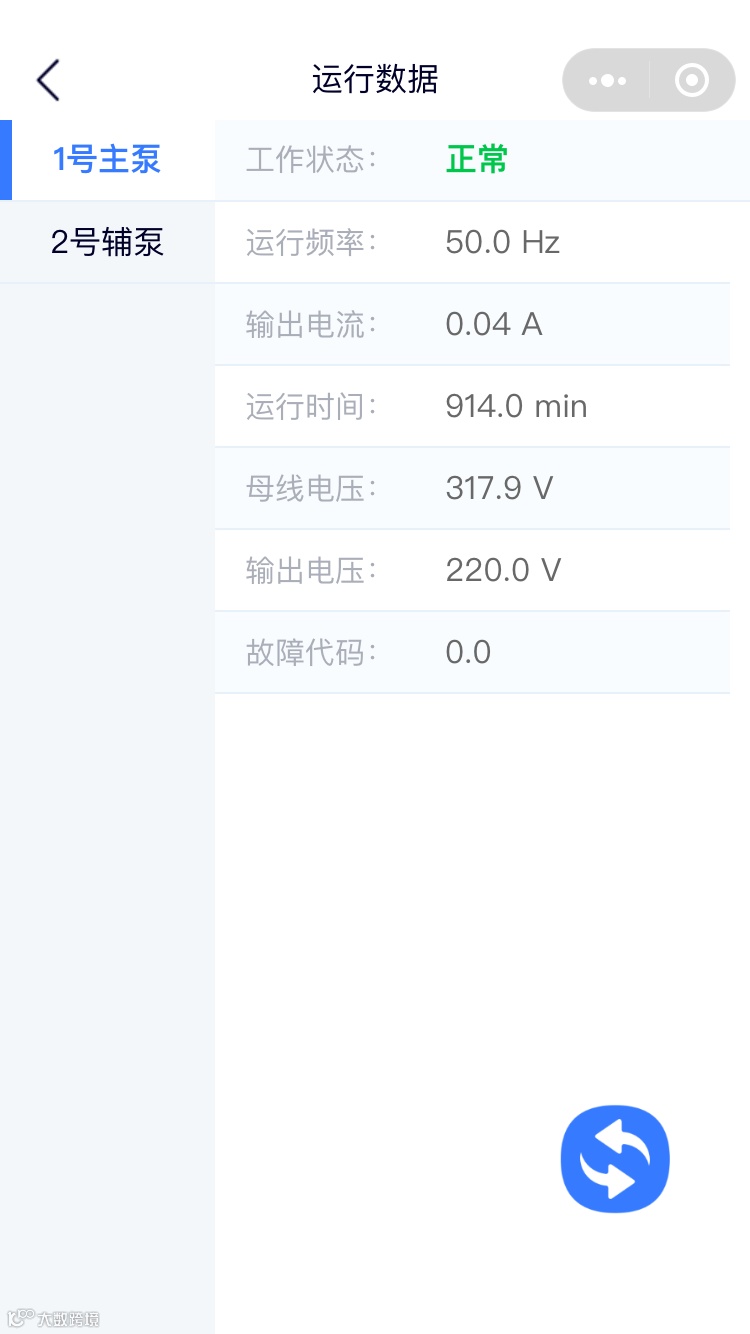

如点击“运行数据”，可进入以下界面：
“告警复位”和“远程开关”按钮分别用于远程复位故障和启动/停止变频器。
以上是本次的“晶水星”监控系统介绍，它是一款由三晶电气在软硬件平台上自主开发，面向多对象、多任务、多功能的实时综合信息管理平台，满足无人值守变频系统运行、维护和监控管理的要求。数据安全可靠，4G模块秒级响应，小程序使用简单，助力广大客户足不出户实现远程调试维护。
