一、行业概述
冲床，即冲压式压力机，设计原理是将圆周运动转换为直线运动，由主电机出力，带动飞轮，经离合器带动齿轮、曲轴（或偏心齿轮）、连杆等运转，来达成滑块的直线运动。冲床是一种广泛应用于电子、通讯、电脑、家用电器、家具、交通工具、（汽车、摩托车、自行车）五金零部件等冲压及成型工艺的机械，具有高刚性、高精度、安全可靠、自动化程度高等特点。
二、工作原理
冲床对材料施以压力，使其塑性变形，而得到所要求的形状与精度，因此必须配合一组模具(分上模与下模)，将材料置于其间，由机器施加压力，使其变形，加工时施加于材料之力所造成之反作用力，由冲床机械本体所吸收。
使用冲床加工时，把模具的上模部分安装在冲床的上滑块,下模利用压板固定在冲床的工作台上,开启电源后电机带动飞轮,当离合器闭合时,曲轴转动,连杆跟着曲轴的转动带动滑块沿导轨作上下直线往复运动。当制动器制动时，离合器离开，曲轴停止转动，滑块也停止上下运动。把旋转运动转变为滑块的往复运动,模具在冲床的一次行程中完成相应的冲压工序。
三、控制要求
广州市花都区某机械厂使用的大型冲床为适应不同材料的工艺特性，需要引入变频器进行灵活调速，要求由控制台上的三挡旋转开关控制变频器驱动冲床电机正反转及停止，利用变频器的频率叠加功能，通过控制台上的高、低速按钮接到变频器多功能数字输入端子，进行多段速粗调，以及触摸屏的模拟量输出端子，接到变频器模拟量输入端子进行速度精调，满足各类加工需求。

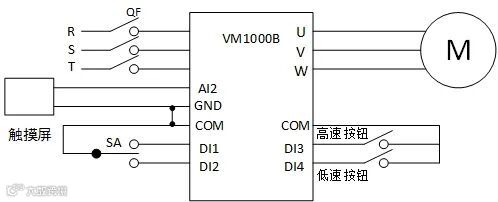

四、电路原理图
五、参数设置
| 功能码 |
数值 |
设置说明 |
F0.01 |
1 |
命令源选择：端子启停 |
F0.03 |
6 |
主频率源X选择：多段速指令 |
F0.04 |
3 |
辅频率源Y选择：AI2 |
F0.07 |
01 |
频率源计算选择：主辅频率源相加 |
F5.00 |
1 |
DI1端子功能选择：正转运行（FWD） |
F5.01 |
2 |
DI2端子功能选择：反转运行（REV） |
F5.02 |
13 |
DI3端子功能选择：多段速端子2 |
F5.03 |
12 |
DI4端子功能选择：多段速端子1 |
F5.23 |
2.00 |
AI2最小输入：2.00（适用于4-20mA） |
FD.01 |
30.00 |
多段速1：20%（按50Hz计算为15Hz） |
FD.02 |
60.00 |
多段速2：20%（按50Hz计算为30Hz） |

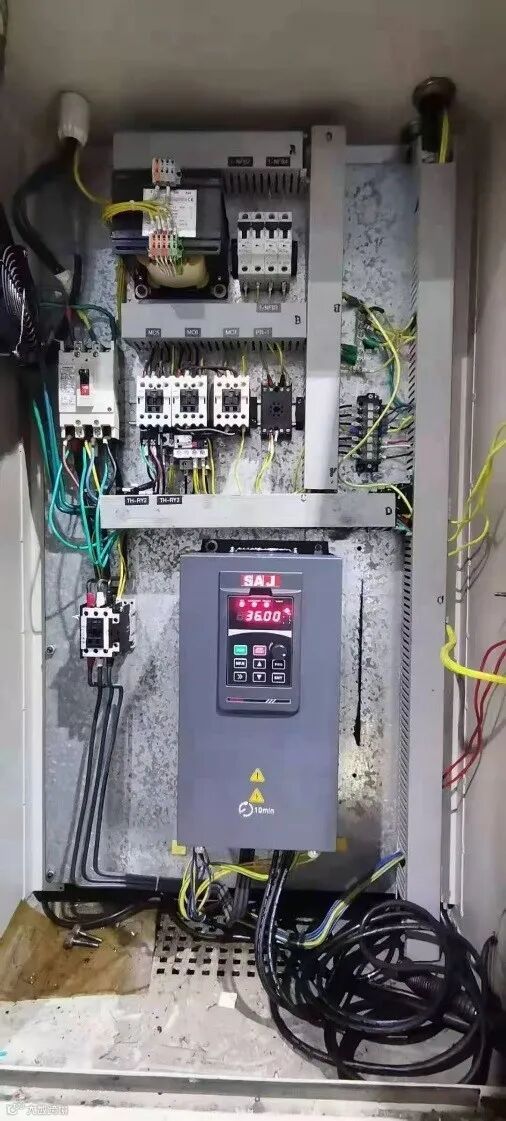

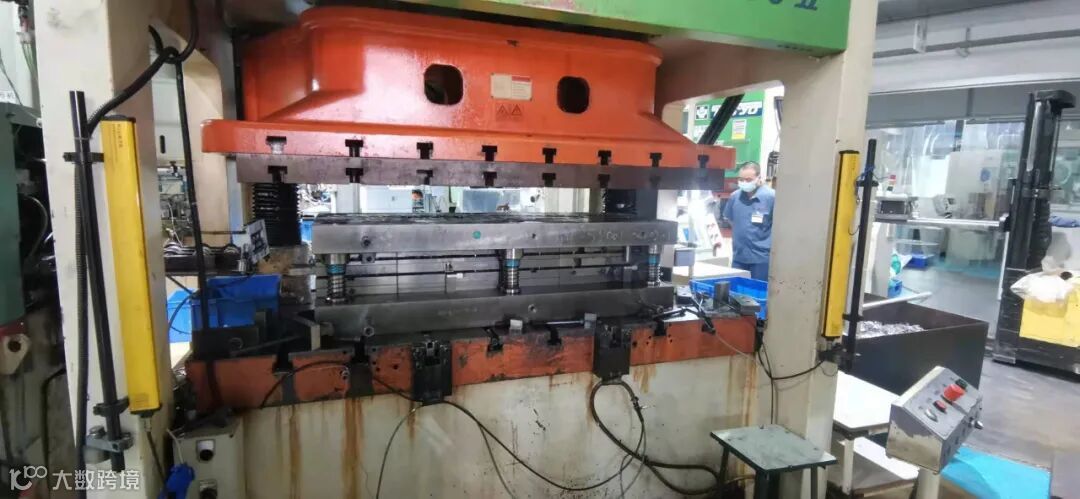

六、现场照片
七、方案特点
1、VM1000B采用矢量控制模式，启动转矩和电流得到优化，可以实现平滑启停，对机械设备冲击更小。
2、变频调速随心所欲，精调时精度达到0.5Hz，能适应不同材料的物理特性进行加工，调试使用门槛更低，操作易于上手。
3、软启动功能和全面的过流、过压等保护机制，大大提高系统安全系数，确保设备的使用寿命，系统出现问题时及时触发报警停机功能，降低维护成本。
