系统概况

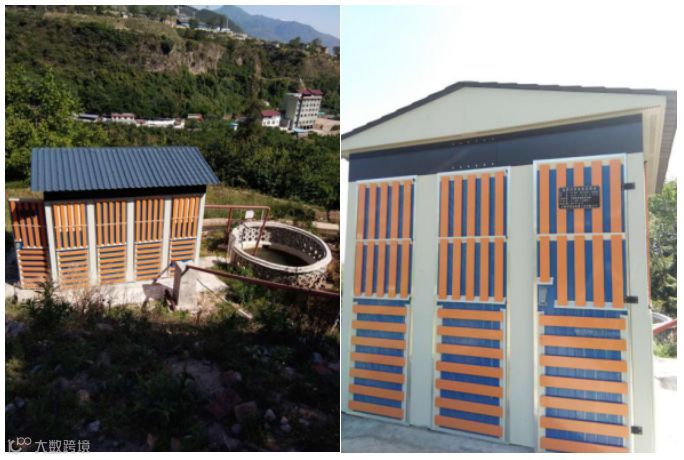

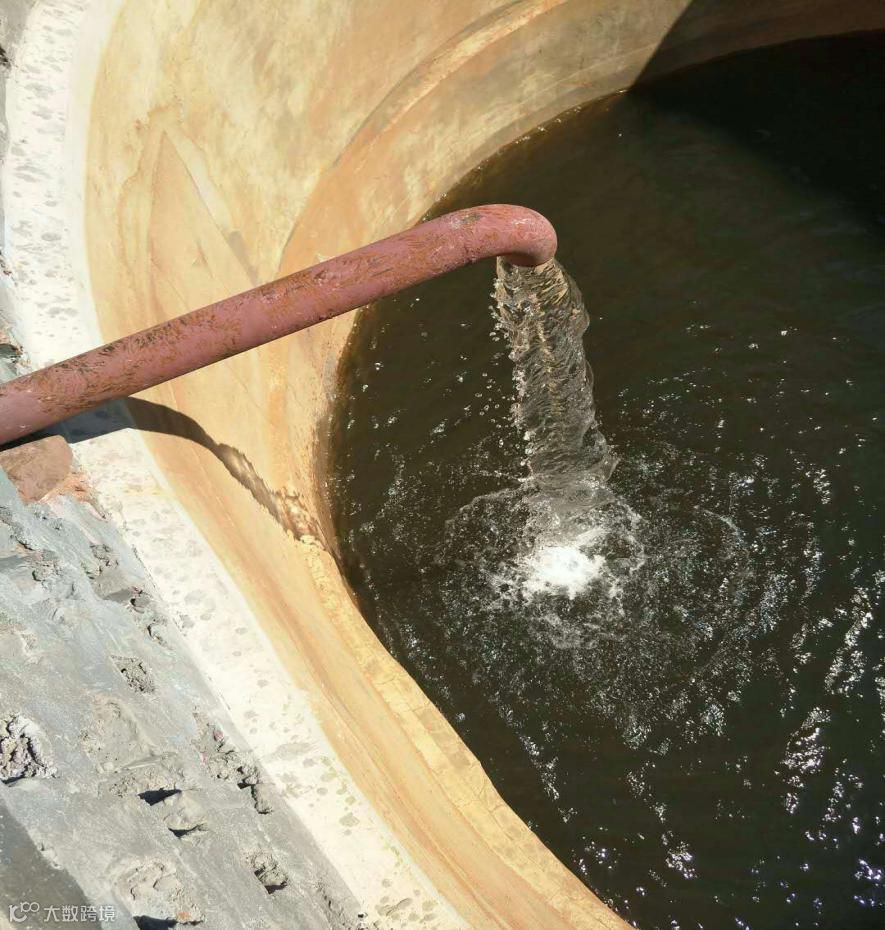

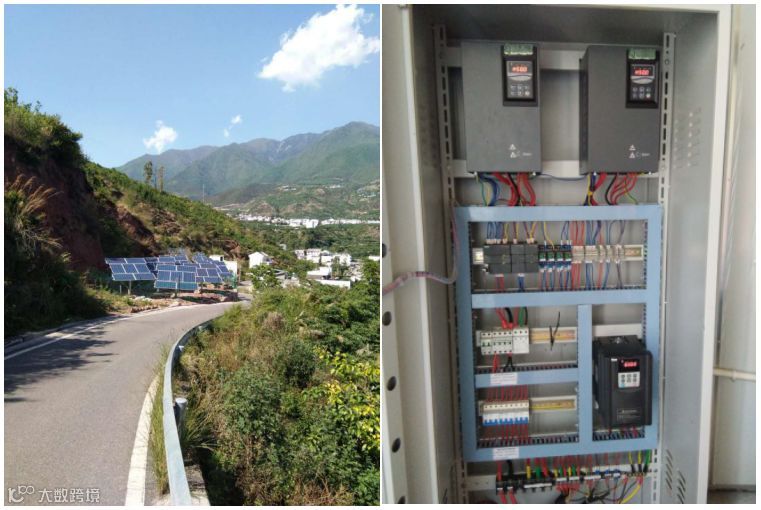

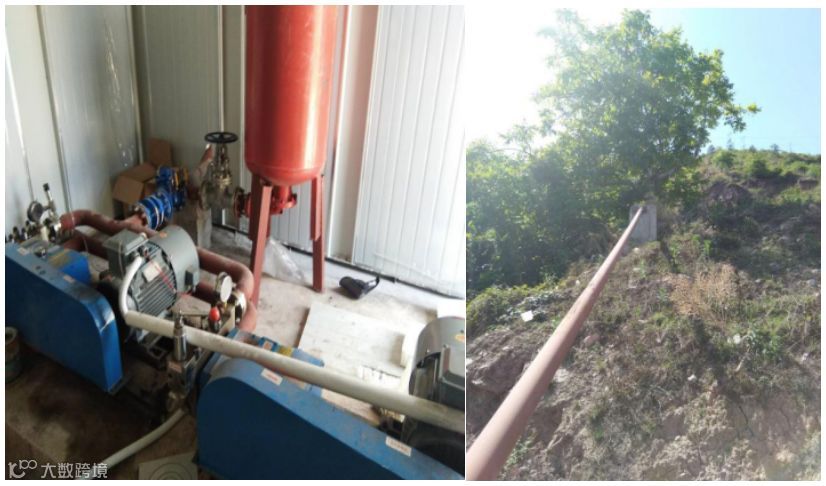

此光伏扬水系统中采用了一台2.2KW潜水泵作为一级提水，由于扬程有300米因此二级提水采用两台11KW的容积泵。与其系统相对应的是一台4KWPDS23和两台15KWPDS33为其水泵提供动力，而光伏板采用了160块265的板子为整个系统提供能源。当光照充足后首先PDS23启动潜水泵工作当管道压力到达1bar后启动第一台PDS33所带的容积泵，在此光照足够的情况下还会将第二台PDS33所带的容积泵也启动起来，从而实现流量和光照的最大效率转换。
相关参数设定
PDS23
控制器参数 |
修改数值 |
参数说明 |
备注 |
F0.18 |
28 |
加速时间 |
加速时间 |
F0.19 |
20 |
减速时间 |
减速时间 |
F6.02 |
6 |
继电器输出 |
频率到达 |
FD.07 |
1 |
上电自动启动选择 |
上电自动运行 |
FD.31 |
530 |
停止辅机电压点 |
直流输入小于530V停止辅机 |
FD.32 |
45 |
启动辅机频率点 |
频率大于45Hz时启动辅机 |
PDS33一号辅机
控制器参数 |
修改数值 |
参数说明 |
备注 |
F0.01 |
1 |
启动方式 |
端子启动 |
F0.18 |
28 |
加速时间 |
加速时间 |
F0.19 |
20 |
减速时间 |
减速时间 |
F6.02 |
6 |
继电器输出 |
频率到达 |
FD.31 |
530 |
停止辅机电压点 |
直流输入小于530V停止辅机 |
FD.32 |
45 |
启动辅机频率点 |
频率大于45Hz时启动辅机 |
PDS33二号辅机
控制器参数 |
修改数值 |
参数说明 |
备注 |
F0.01 |
1 |
启动方式 |
端子启动 |
F0.18 |
28 |
加速时间 |
加速时间 |
F0.19 |
20 |
减速时间 |
减速时间 |
系统特点
系统采用一台PDS23和两台PDS33光伏扬水控制器组成联机系统，实现了根据光照强度自动增减控制器从而实现出水流量的最大化。同时PDS23和PDS33光伏扬水控制器实现了水泵电机的软启动，启动平滑无冲击，延长了水泵的使用寿命。另外，光伏扬水控制器还具有缺水、欠压、过流等保护功能，大大增加的系统的稳定性。
