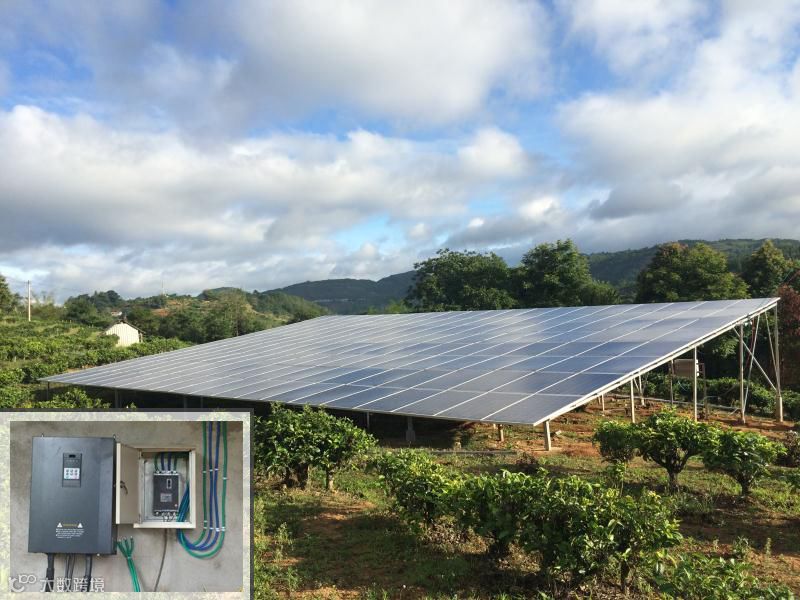

项目使用在地点位于山东省日照市某山区，该地平均光照适合太阳能光伏扬水系统的应用。客户已经选用7.5kW的潜水泵,我方提供水泵供电控制部分的设计。
系统包括太阳能组件、太阳能水泵控制器、水泵。
(1)太阳电池组件是太阳能供电系统中的主要部分，其作用是将太阳的辐射能量转换为直流电能；
(2)太阳能水泵控制器是将太阳能电池阵列输出的直流电去驱动水泵，并根据光照强度自动调节水泵的转速，内置防抽干保护、电机过载等保护功能；
交流水泵是用来运输液体，提升液体压力，把液体从低处运输高处的装置。
根据客户提供的数据及当地日照数据对该项目系统进行选型设计：
(1)水泵设计选型
客户已经选择7.5kW的潜水泵：
负载类型 |
备注 |
|
潜水泵 |
7.5kW |
三相380V |
(2)太阳能水泵控制器的设计选型
由于现场距离接近200米，水泵控制器放大二档处理，选择型号为PDS23-4T011，三相380V，11kW，并加装直流电抗器和交流输出电抗器。
水泵控制器的技术参数下表所示：
输入参数 |
|
光伏阵列输入 |
|
最大输入电压(Voc) |
DC800V |
推荐mpp电压范围（Vmp） |
500VDC~700VDC |
备用交流发电机 |
|
输入电压 |
三相AC 380V (±15%)， |
最大电流(RMS) |
26A |
视在功率 |
17kVA |
输出参数 |
|
额定输出功率 |
11kW |
额定输出电压 |
三相AC 380V(±15%) |
最大电流(RMS) |
25A |
输出频率 |
0-50Hz/60Hz |
保护 |
|
防雷保护 |
内置 |
过压保护 |
内置 |
欠压保护 |
内置 |
电机堵转保护 |
内置 |
输出缺相保护 |
内置 |
短路保护 |
内置 |
过热保护 |
内置 |
干抽保护 |
内置 |
常规参数 |
|
工作温度范围 |
-20℃~60℃ |
散热方式 |
强制风冷 |
允许环境湿度 |
≤ 95%RH |
外形尺寸(W*H*D)[mm] |
322*208*211 |
毛重 |
9kg |
标准质保 |
18个月 |
认证标准 |
IEC/EN 61800-5-1,IEC/EN 61800-2:2004,IEC/EN 61800-3:2004,CE |
(3)太阳能组件的设计选型
根据负载的用电量结合使用环境因素，从而确定组件的额定功率、连接方式及结构形式；
该项目太阳能组件选择250W晶体硅太阳能电池组件，该型号电池组件最优工作电压为31.7V、工作电流7.89A。
负载功率 |
装机电池板容量 |
数量 |
7.5kW |
13500Wp |
54块 |
采用了54块250Wp组件，18块串联成3组，3组并联,总功率为Wp，其最优电压为570.6V，开路电压为678.6V。
系统已经正常使用，顺利的解决了山区人民用水问题，我司将继续努力构建绿色智能高效能源环境，创建健康幸福美好生活。
