VM1000B在大型粉碎机现场的同轴应用

 提示：点击上方"三晶电气"↑查阅更多资讯

一、行业概述

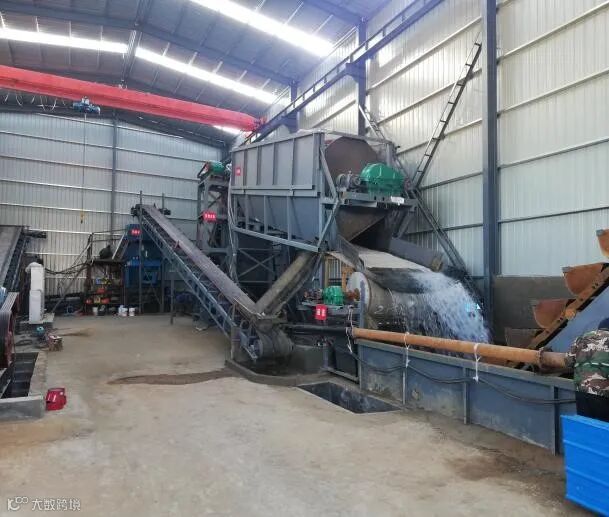

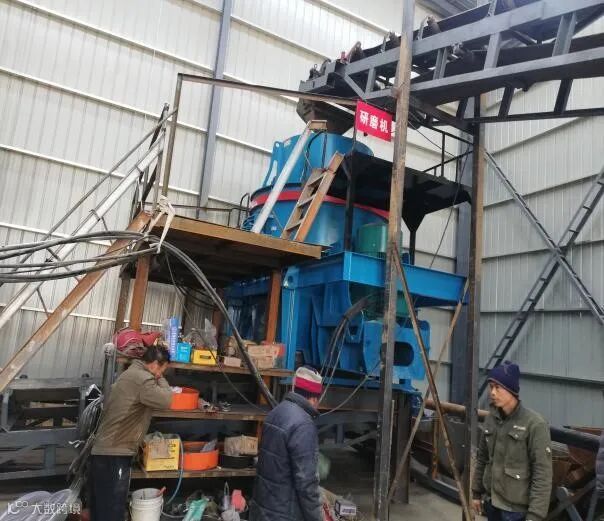

粉碎机是将大尺寸的固体原料粉碎至特定尺寸的机械，以高速撞击的形式达到原料粉碎目的。粉粹机因其构造简单、坚固、工作可靠、维护容易的特点，因此直到现在仍然广泛地应用在在冶金、化工、建材、电力、交通等工业部门。其主要用于抗压强度为147～245MPa的各种矿石和岩石的粗、中、细粉碎工艺中。

二、工作原理及控制要求

1. 工作原理

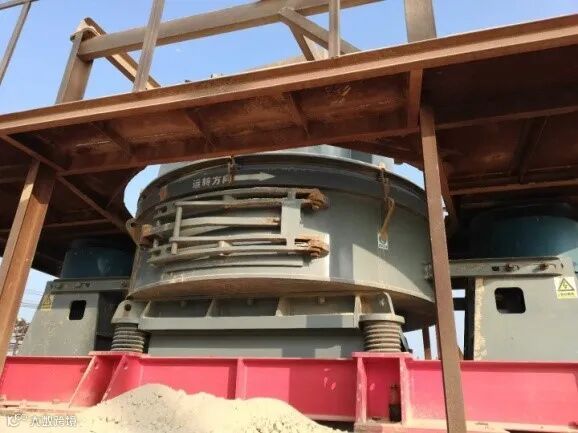

粉粹机械由机架、偏心轴、大皮带轮、飞轮、动鄂、侧护板、肘板、肘板后座、调隙螺杆、复位弹簧、固定颚板与活动颚板等组成。

矿石由进料口给入，并沿筛板向下滑动。筛上矿石在落下过程中即被高速旋转转子上的硬质合金锤头所击碎，并以很高的速度沿切线方向飞向第一块反击板，使矿石继续受到破碎。反击板又将矿石击回再与转子后面甩出的其他矿石相互碰撞。因此，在第一破碎腔中矿石受到反复冲击而被击碎。有些矿石在第一破碎腔破碎到一定粒度后，经过反击板和转子之间的空隙而排至第二破碎腔中，继续受到反复打击，直至粒度变小后才由破碎机底部排矿口排出。

2. 控制要求

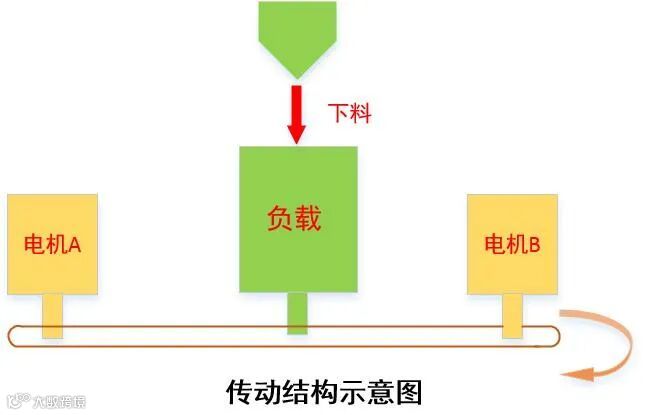

由传动系统图可知：该传动系统由电机A.B及负载滚筒，皮带组成；电机A.B及负载在同一条皮带上，在皮带上各个点的受力的大小是一样的，因此电机A,B的速度也是一样的。故控制要求必须为两台电机同步运行。

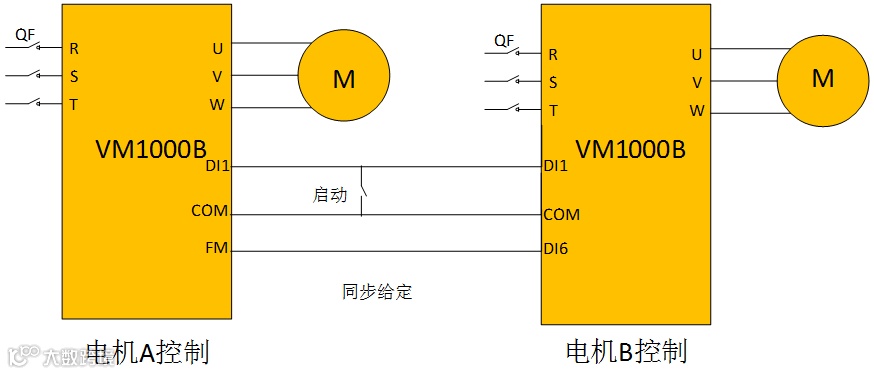

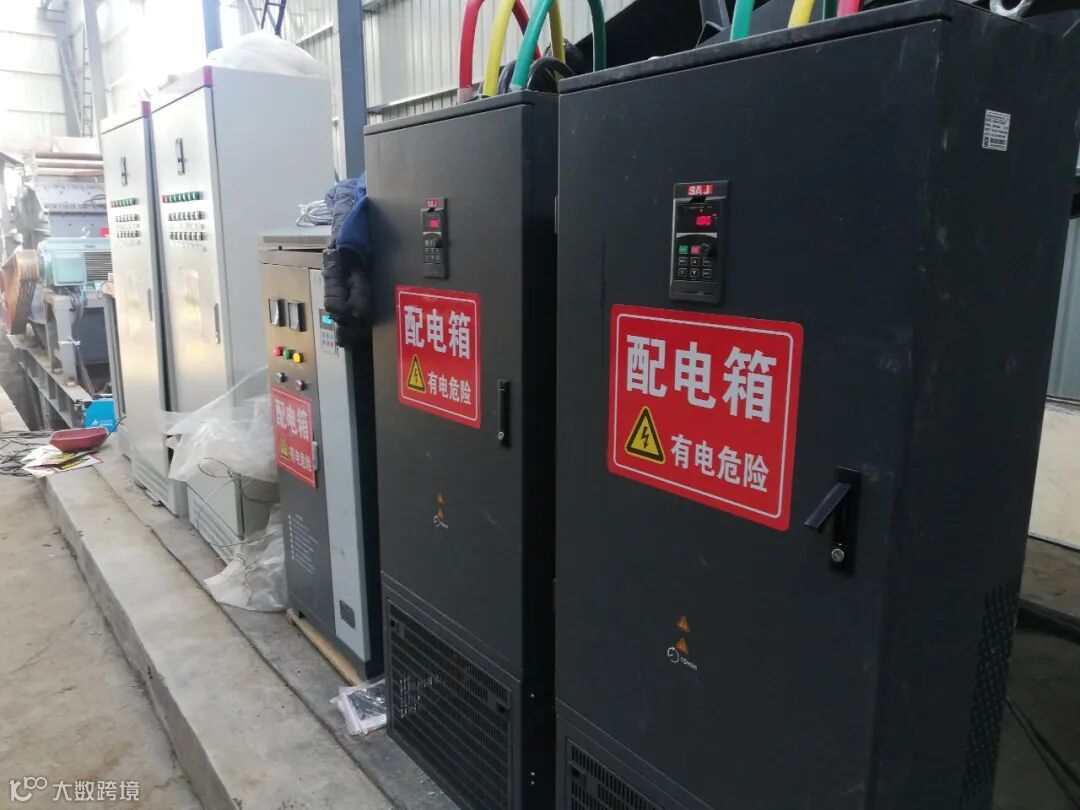

三、电气控制图

四、参数设置

通过高频脉冲方式调试，实现主从机同步。主机FM端子接到从机的DI6端子。

主机A参数：

从机B参数：

五、方案特点

1. 两台VM1000B变频器采用了一台主机调速，主机通过脉冲输出，可以精准地对从机给定相同的运行频率，即实现了传动结构的同步运行。

2. VM1000B变频器采用了V/F控制模式，优异的加减速性能，系统启动电流小，启停可平滑过渡，对机械设备无冲击。

3. 提高生产效率，采用变频器调节电机运行频率，从而控制粉碎机的运行速度，满足不同粉碎材料粉碎后的成品颗粒大小，不用再人工调节粉碎锤的密度来实现，节省时间。

4. 延长设备使用寿命，变频器的软启动功能使电机启动电流从零开始，最大值也不超过额定电流，减轻了对电网的冲击和对供电容量的要求，延长了设备的使用寿命，变频器有诸多保护功能，不仅能保护自身的安全正常使用，也大大保护了前后级设备的安全运行，节省了设备的维护费用。
