行业概况

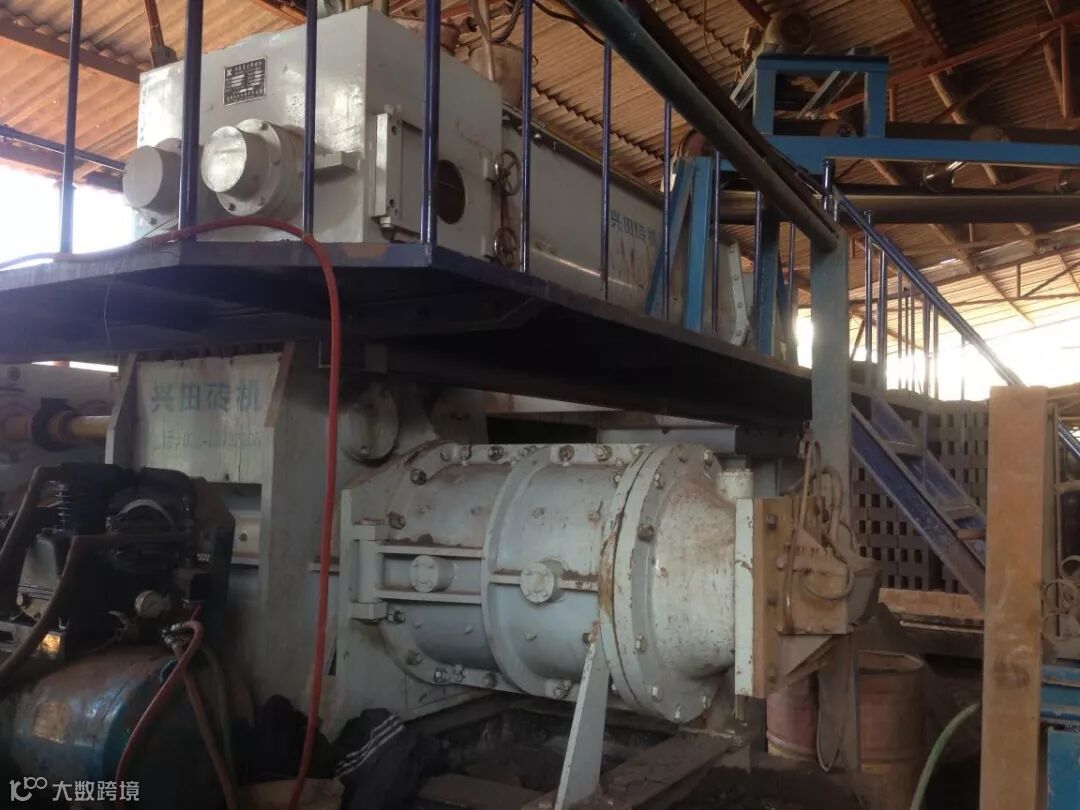

砖机设备就是生产砖的机械设备，一般利用石粉、粉煤灰、炉渣、矿渣、碎石、沙子、水等作为原料。 砖机设备通常是为建材行业生产彩砖、水泥砖等墙体材料的系列产品制砖机械设备的总称。根据产品的用料不同，又可以分为水泥制砖机，粉煤灰制砖机，粘土砖机等；根据制作工艺可以分为免烧砖机，空心砖机，加气发泡砖机，混凝土砖机等。按照成型原理不同可以分为：气动砖机、震动砖机、液压砖机； 按照自动化程度高低又可以分为：自动、半自动、手动砖机； 按照产量大小有可以分为：大、中、小型砖机。
工艺要求和流程
主要由减速传动机构、成型机构、调料机构、给料机构、润滑机构、电控系统组成。其工作方式为先进行调料、给料、减速传动储能、真空挤出成型；而变频器主要在这里起的作用就是带动电机，进行减速传动真空挤出。
变频器使用方法
变频器的使用方式为：变频器带动电机空载启动到50Hz，给料机给料后，离合突然把负载并上进行减速传动，真空挤料，等第一段成型砖挤出后离合松开，电机继续以50Hz空载运行，等待第一段成型砖块运输到设定位置时，手动合闸加载重复运行。

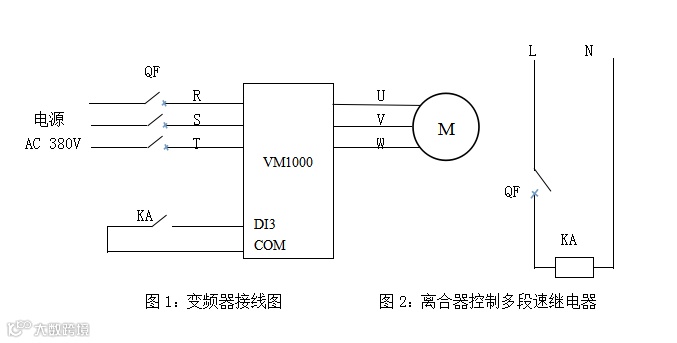

传动系统的电气接线图如下图所示：
COM为公共端；DI3为多段速端子；KA为中继；QF为离合启动断路器 将中继KA串接在离合启动电路中，变频器启动方式为键盘启动，当按下键盘启动后，变频器运行至F0.08数值（30Hz），客户合闸启动离合加载，QF导通KA线圈得电，其常开触点KA吸合，CM与X3导通此时由F0.08（30Hz）加速至多段速FD.01（50Hz）。 备注： 变频器低速可以依据现场情况进行调整（F0.08）
方案优点
1
VM1000系列变频器保护功能完善，实现砖机电机的欠压、过压、过流、过载、输出短路等全面保护。
2
VM1000系列变频器控制电机最高运行频率为50Hz，离合器加载过程中有大电流冲击使用变频器多端速方式完美的解决了大电流冲击问题。
3
使用VM1000系列变频器降低了电机及电气柜的故障率，提高了生产效率。
4
采用VM1000系列矢量控制，动态响应快，低频转矩大，低速加载不费力，速度波动小。
