在配管设计中经常由于设计人员的疏忽和经验不足缺乏认真考虑造成管道布置不合理，操作检修不便，外表不美观。为提高设计质量，减少常识性错误的发生，以节省设计，校对，审核的时间，形成统一的设计风格，特编撰此手册。本手册以简图和简要说明的形式，对照指出配管设计中常见的设计不良和设计良好的实例。希望能对设计人员有所帮助。
本文仅收录了十个部分，分别是：
► 1.管道选材和等级分界
► 2.管道及阀门的布置
► 3.机泵周围的管线设计
► 4.泵的管线设计
► 5.塔及容器的管线设计
► 6.冷换设备的管线设计
► 7.加热炉的管线设计
► 8.蒸汽管道的布置
► 9.支架设置
► 10.仪表元件的布置

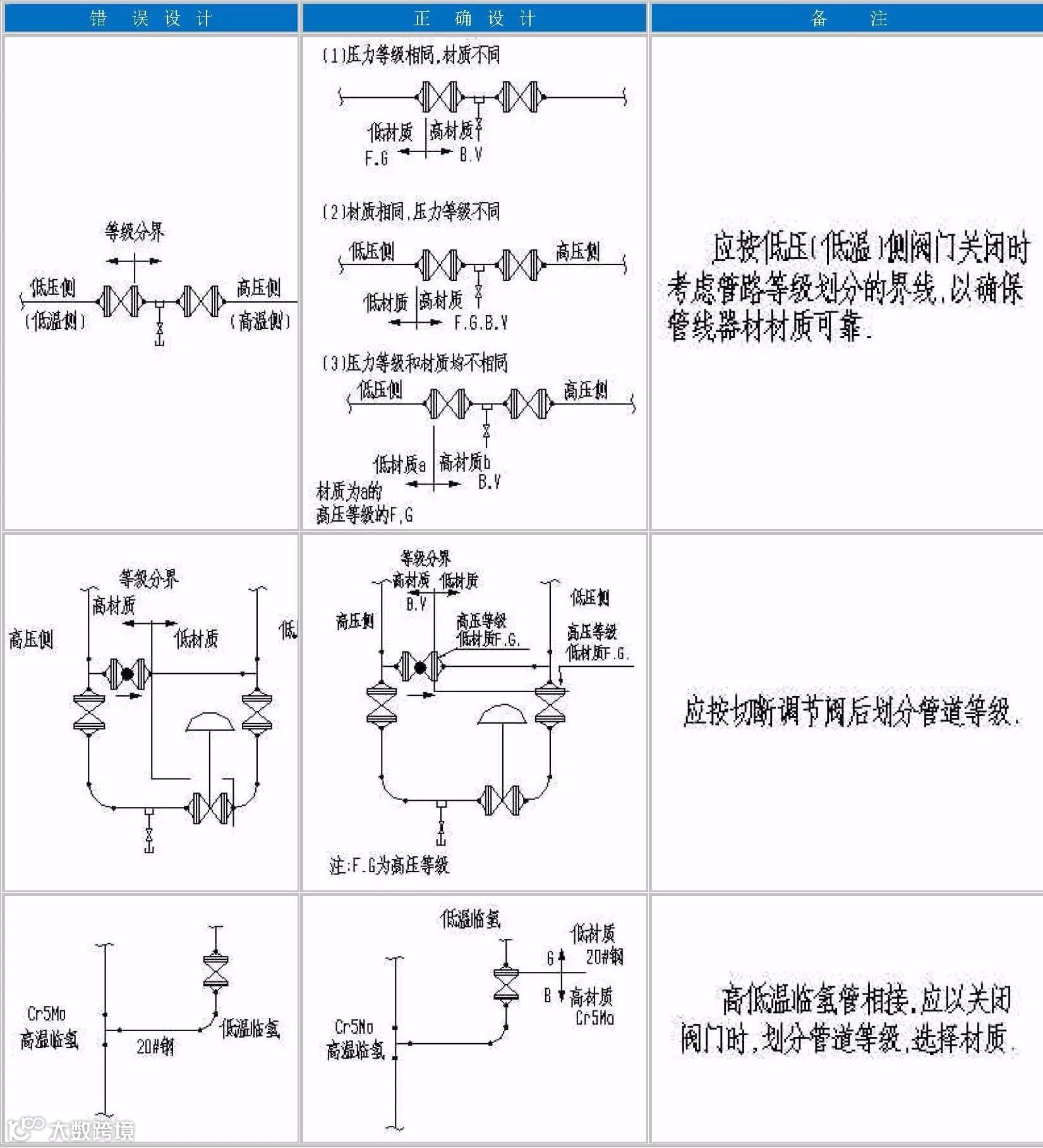

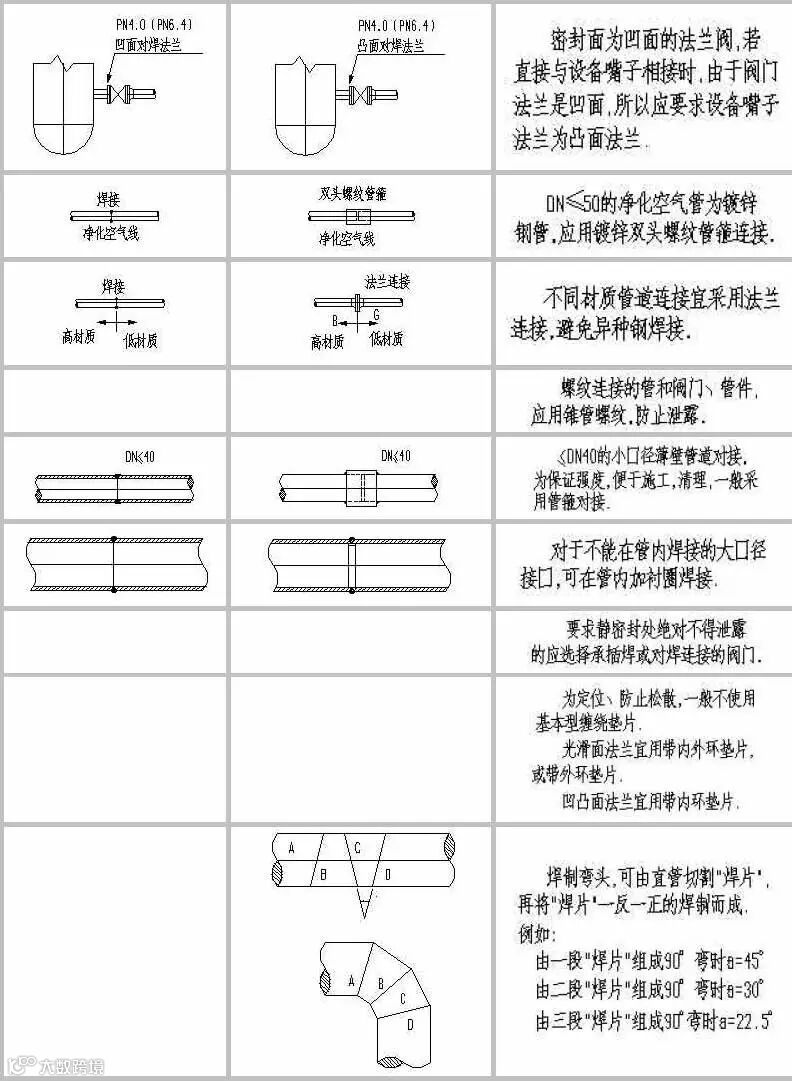

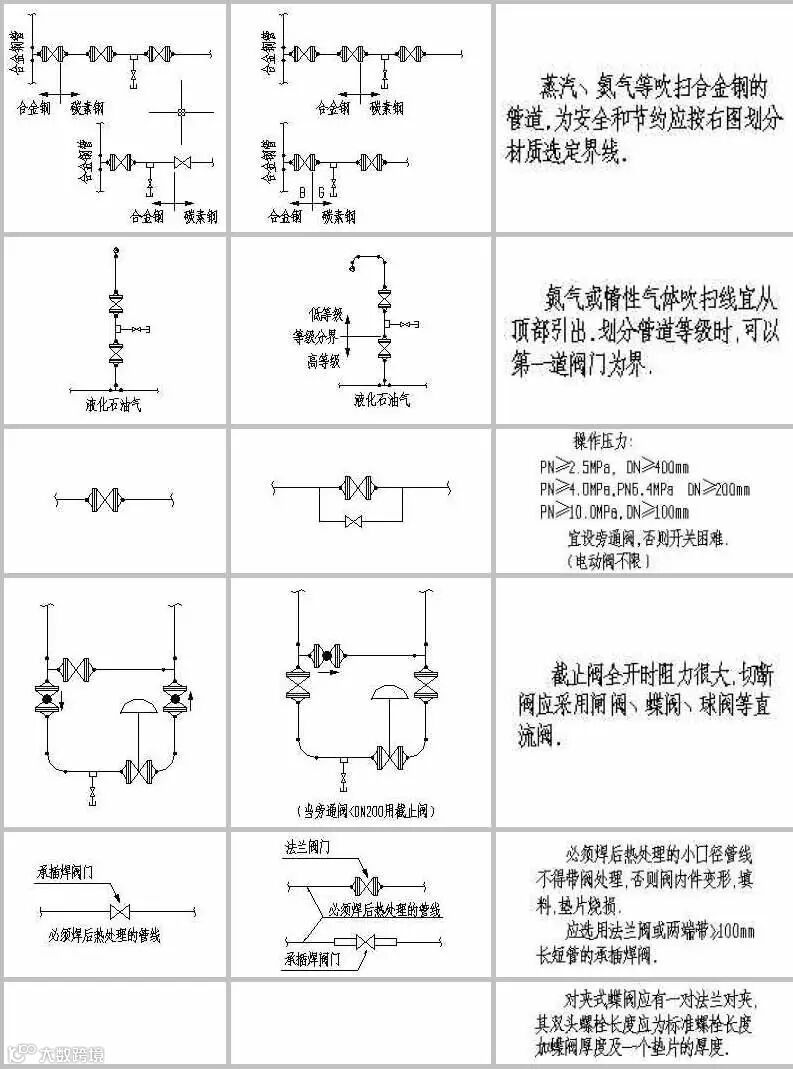

1管道选材和等级分界

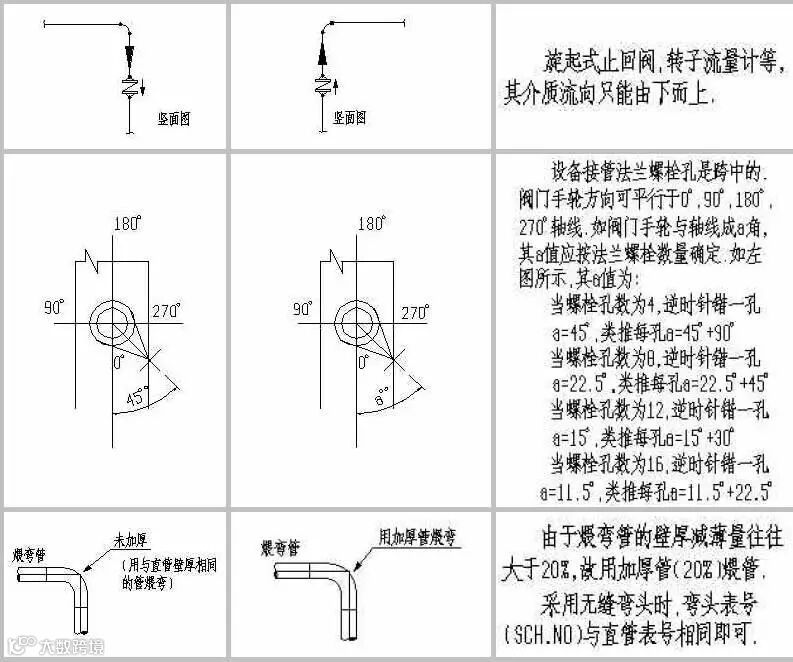

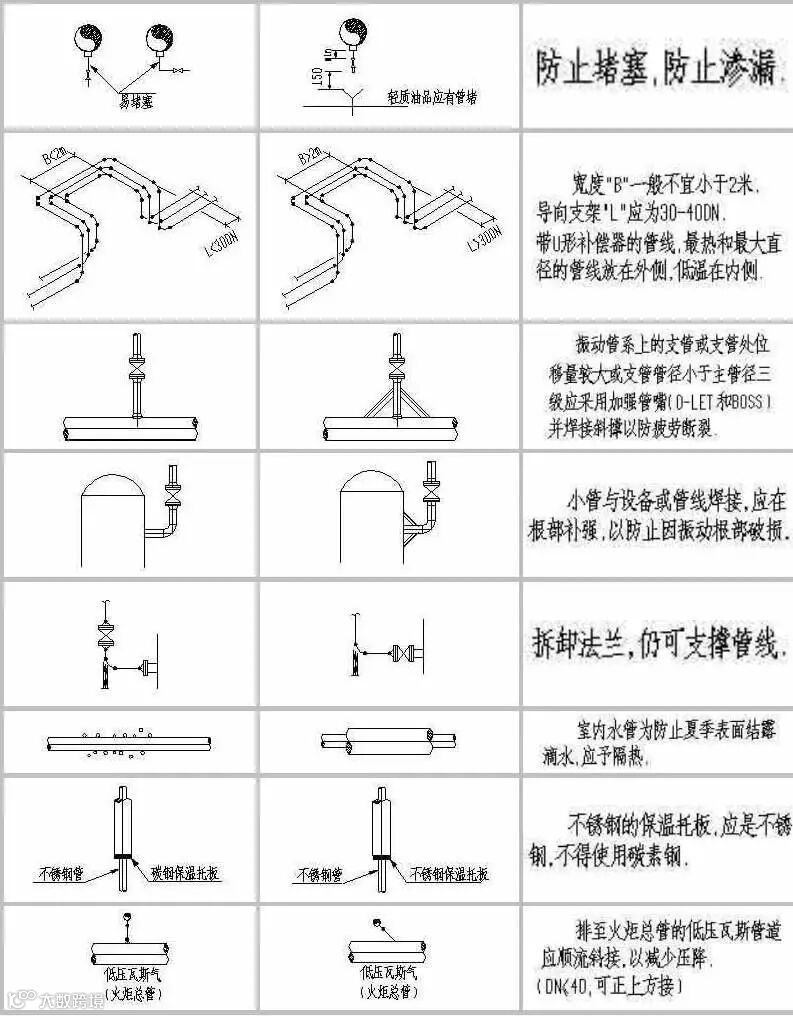

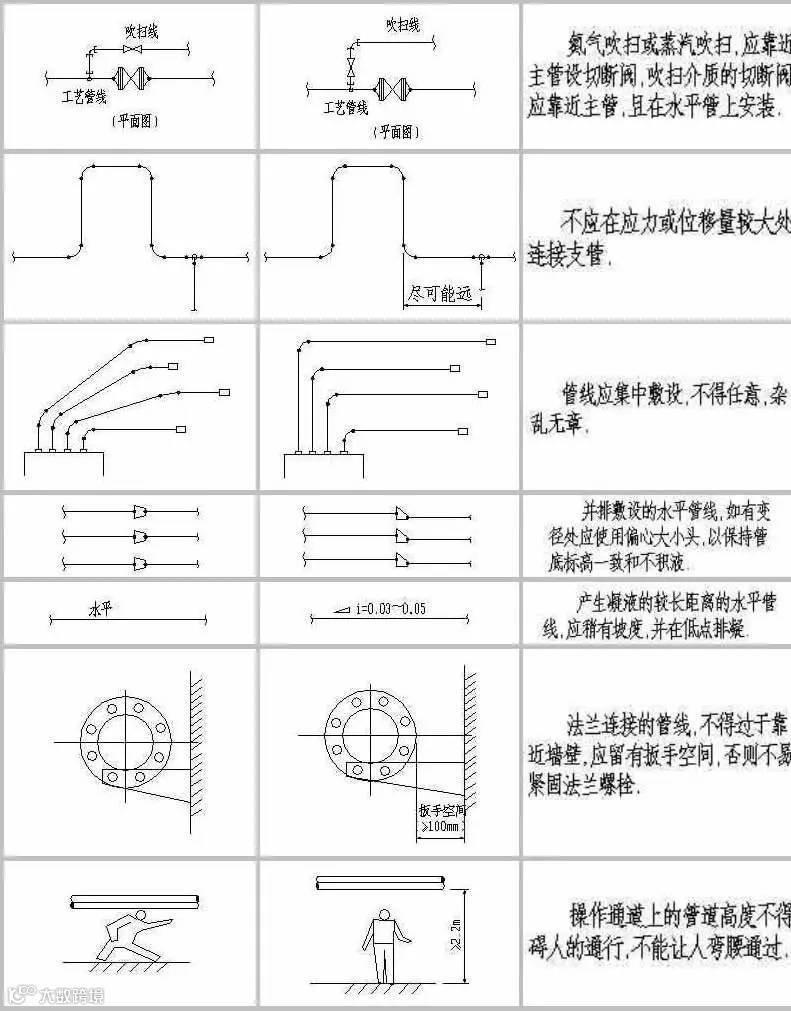

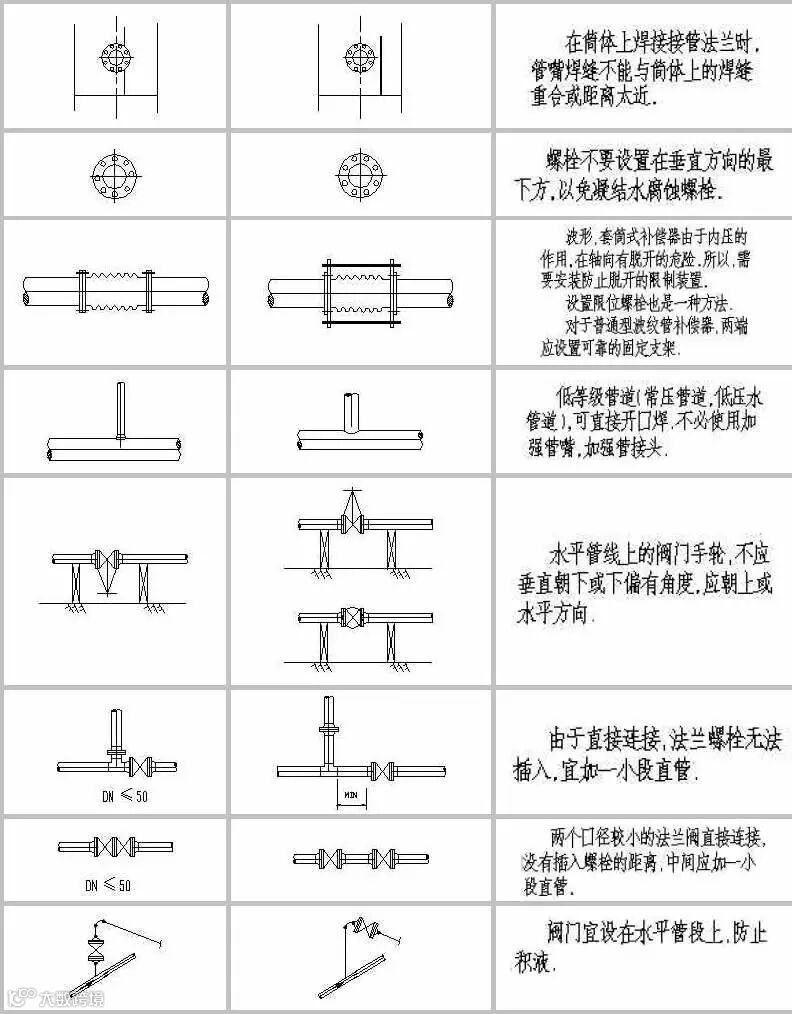

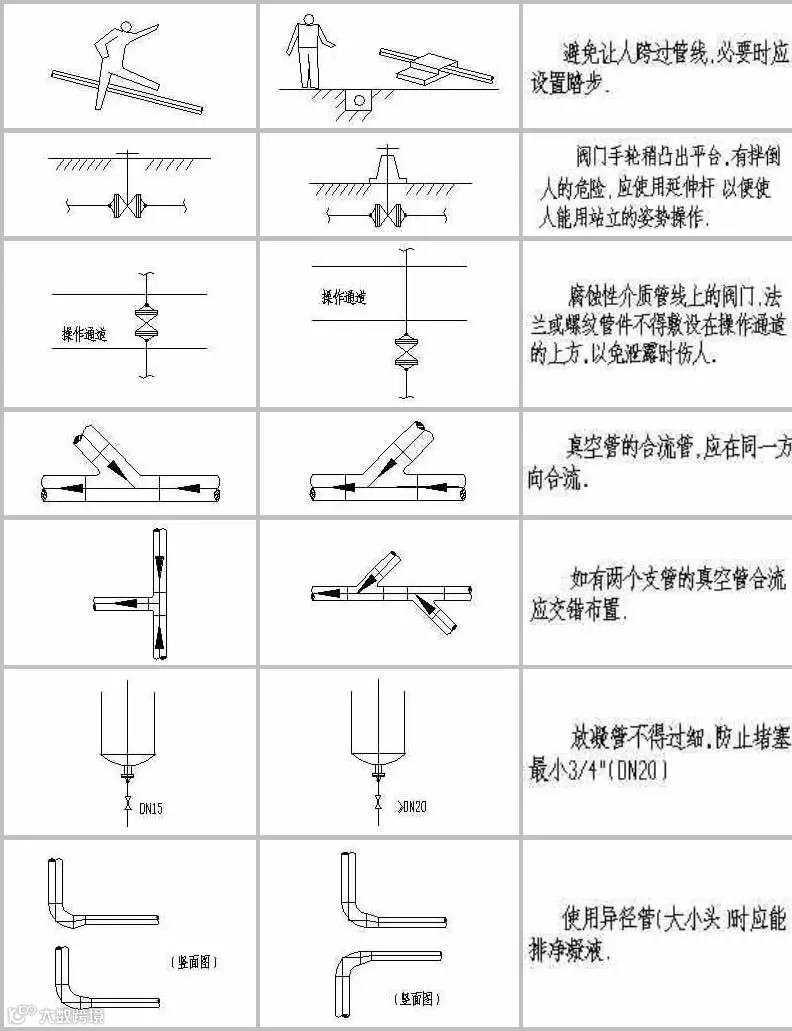

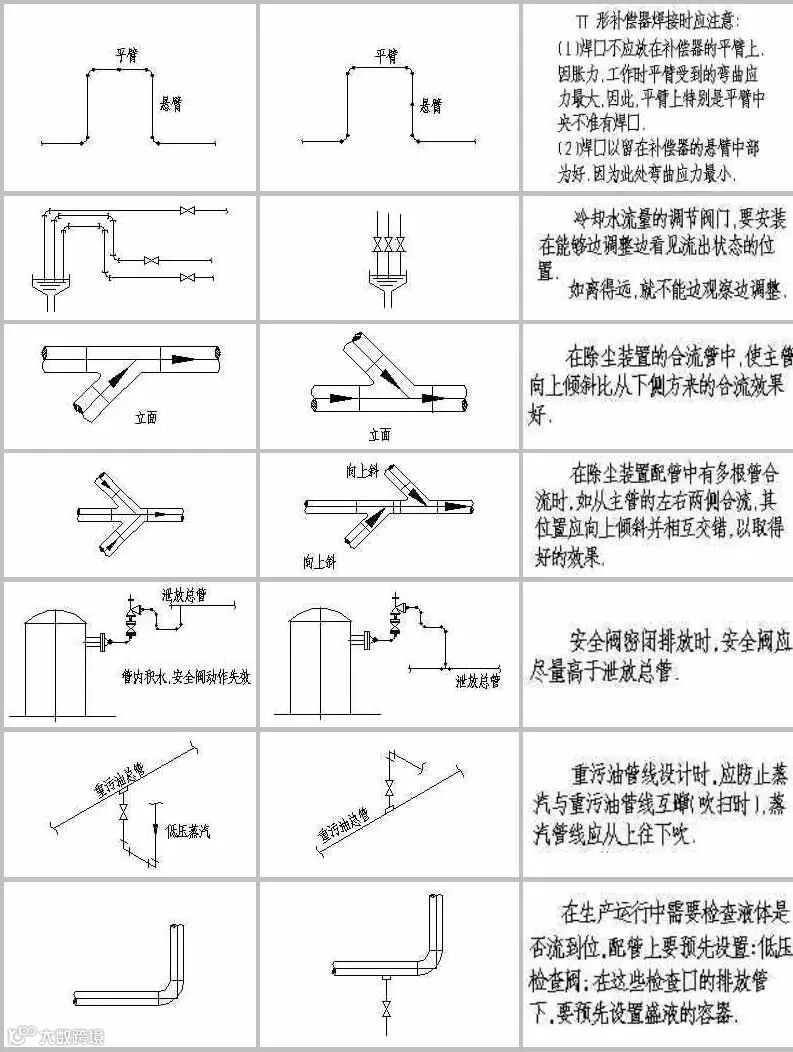

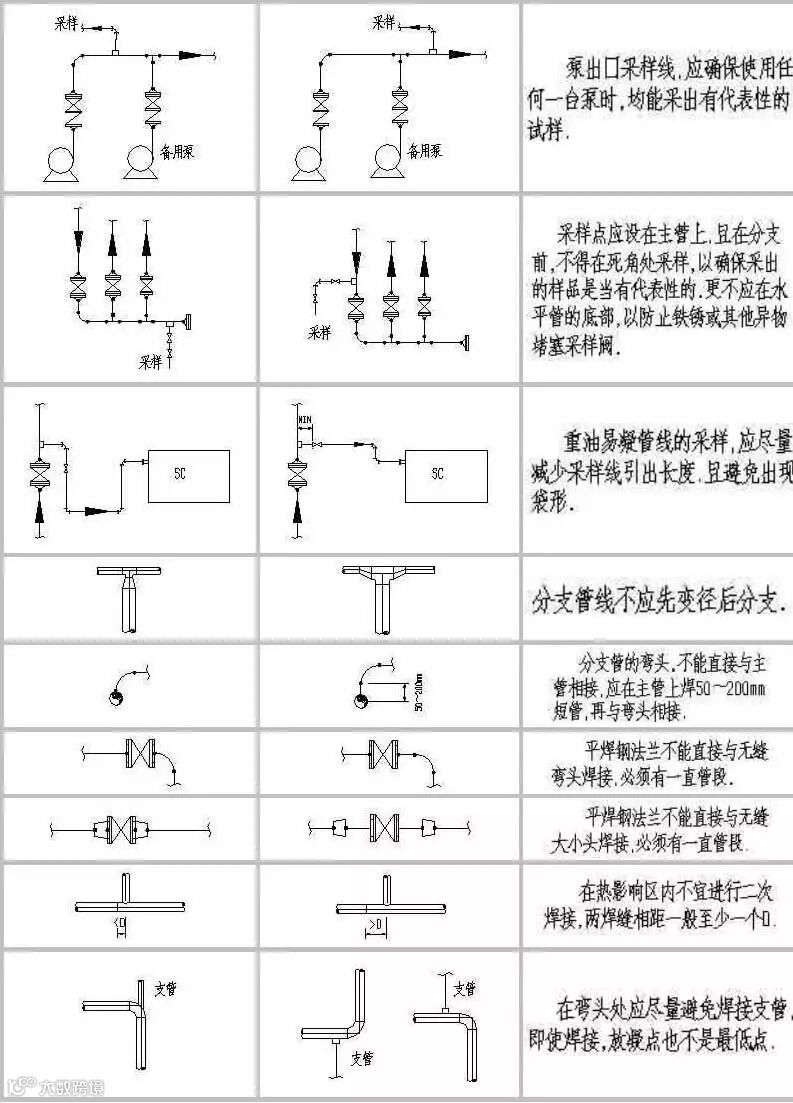

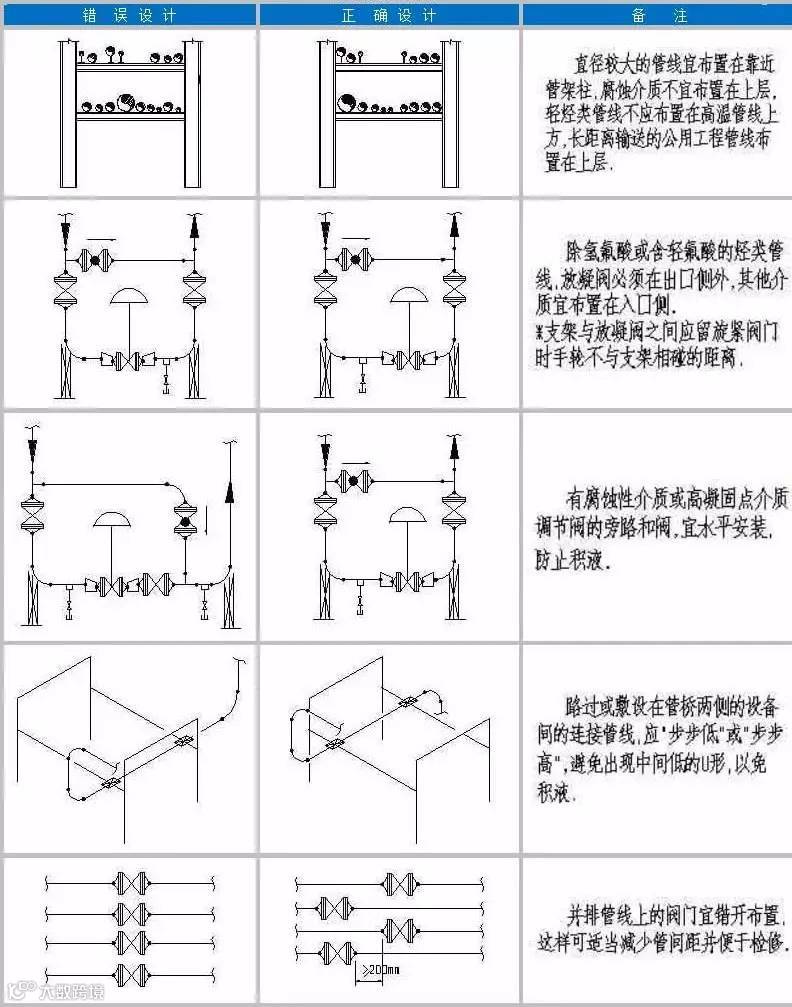

2管道及阀门的布置

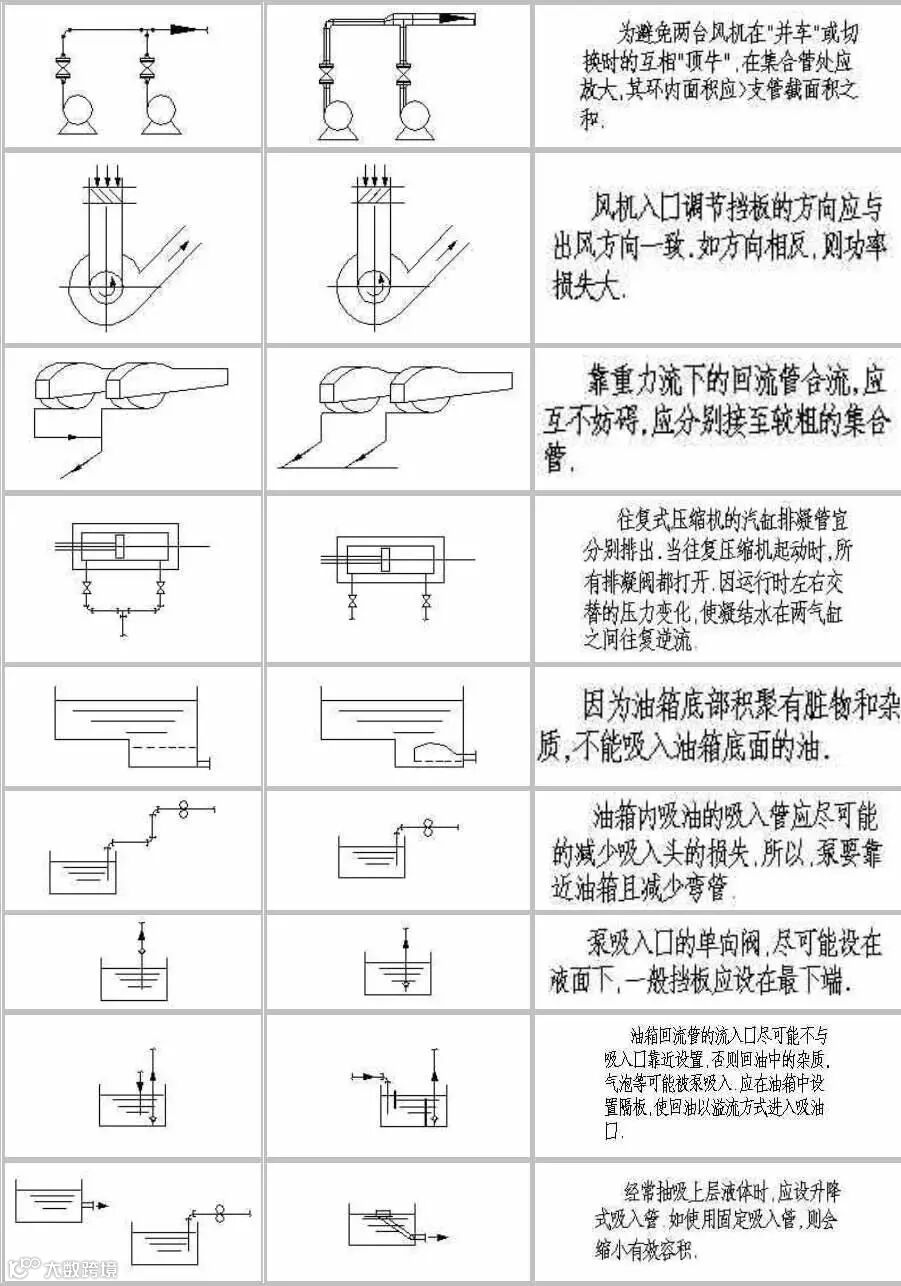

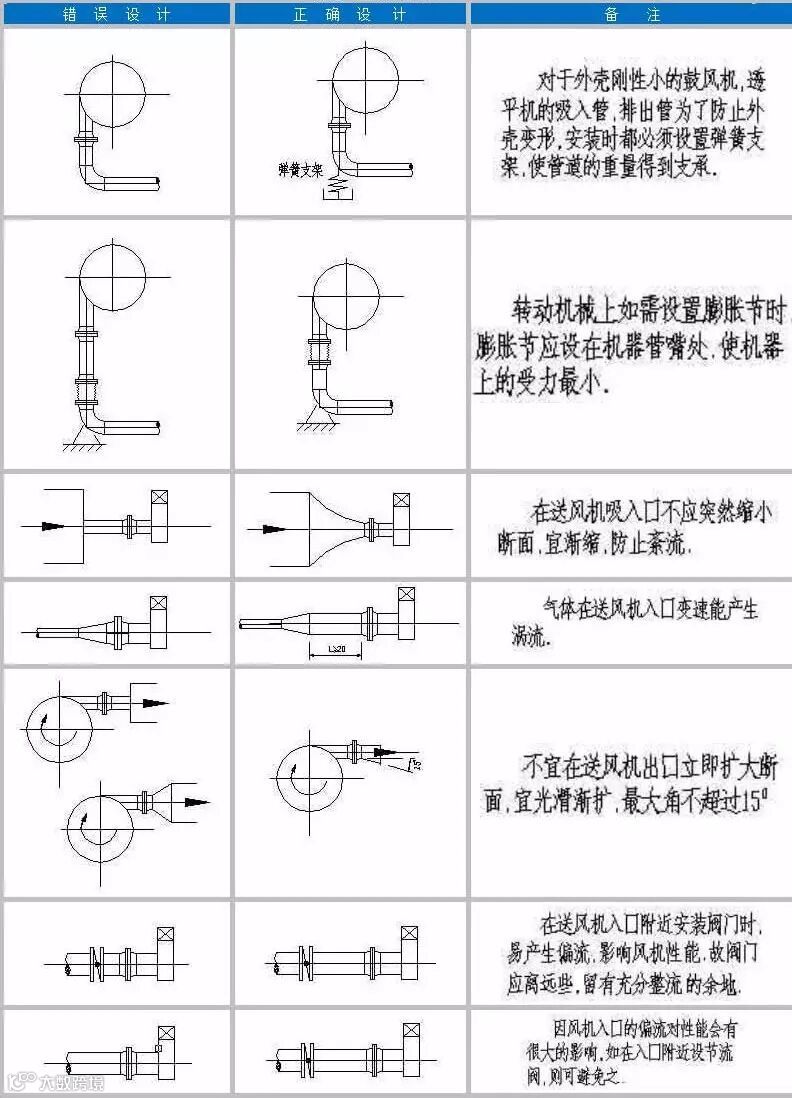

3机泵周围的管线设计

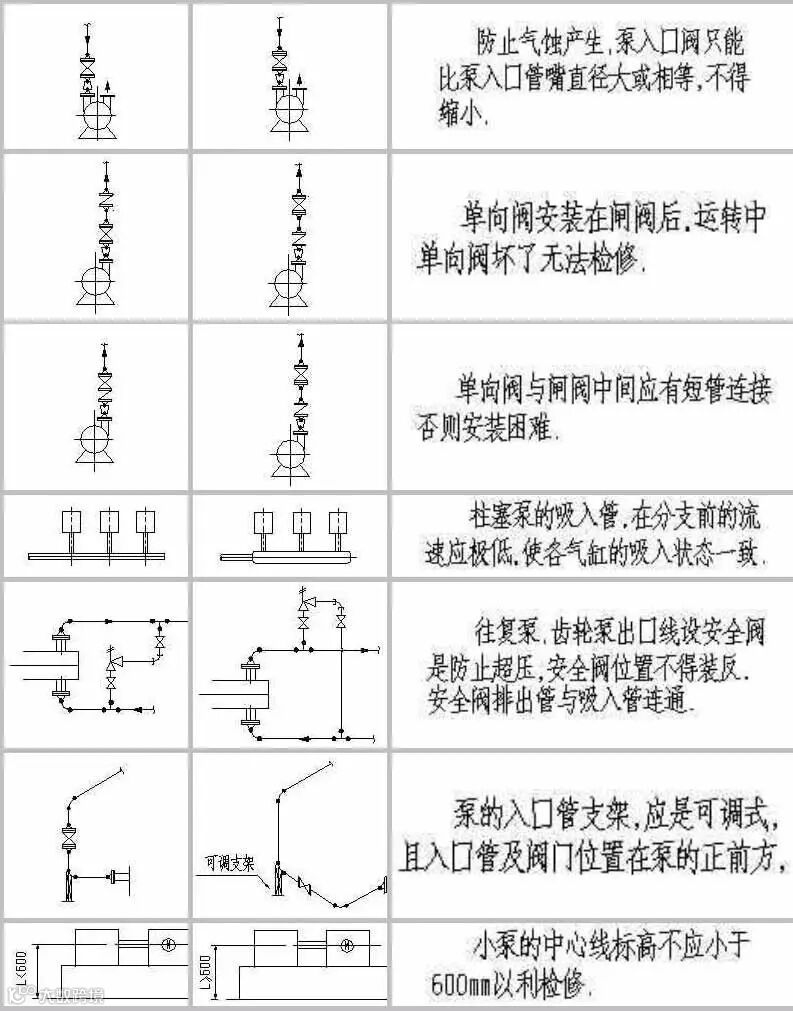

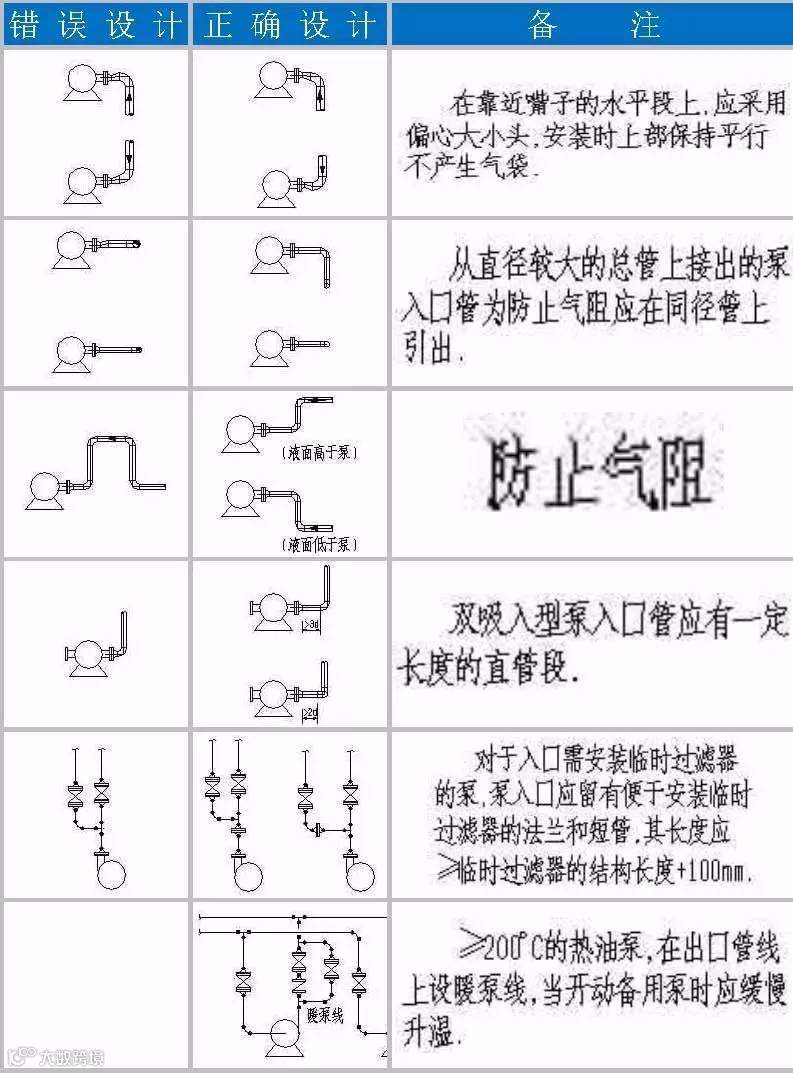

4泵的管线设计

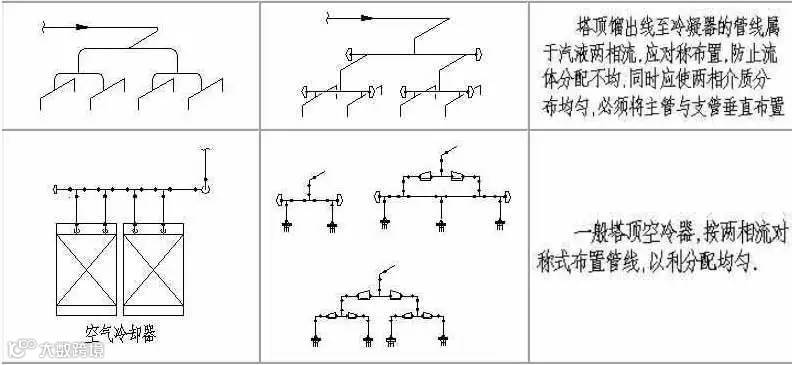

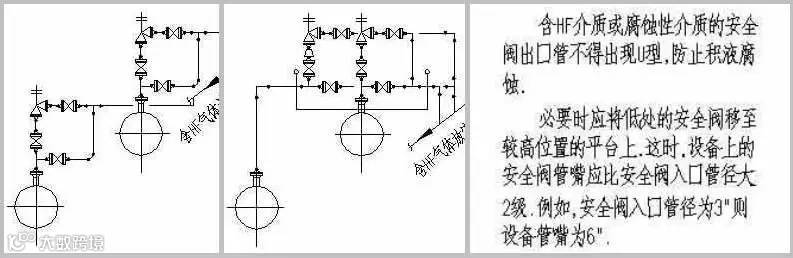

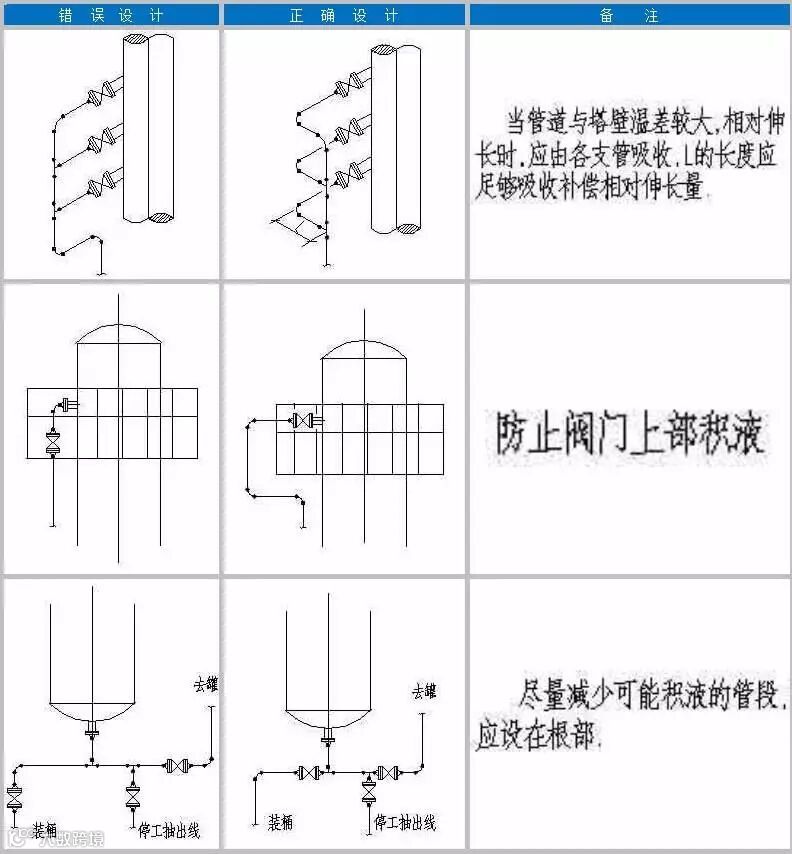

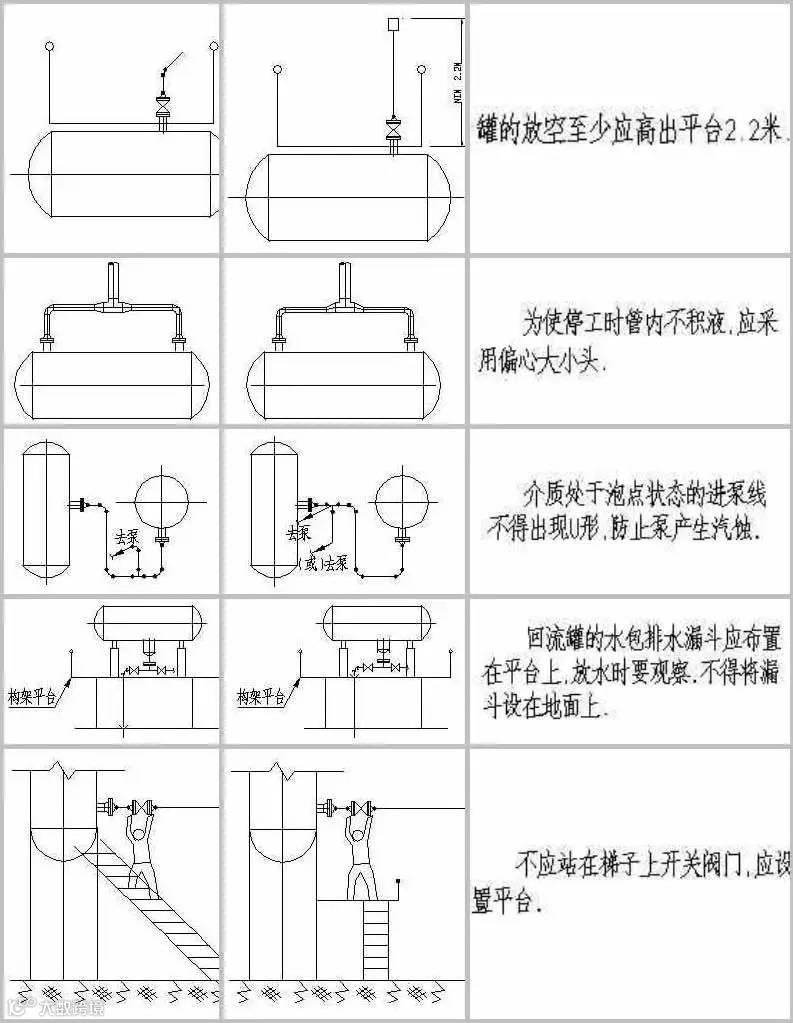

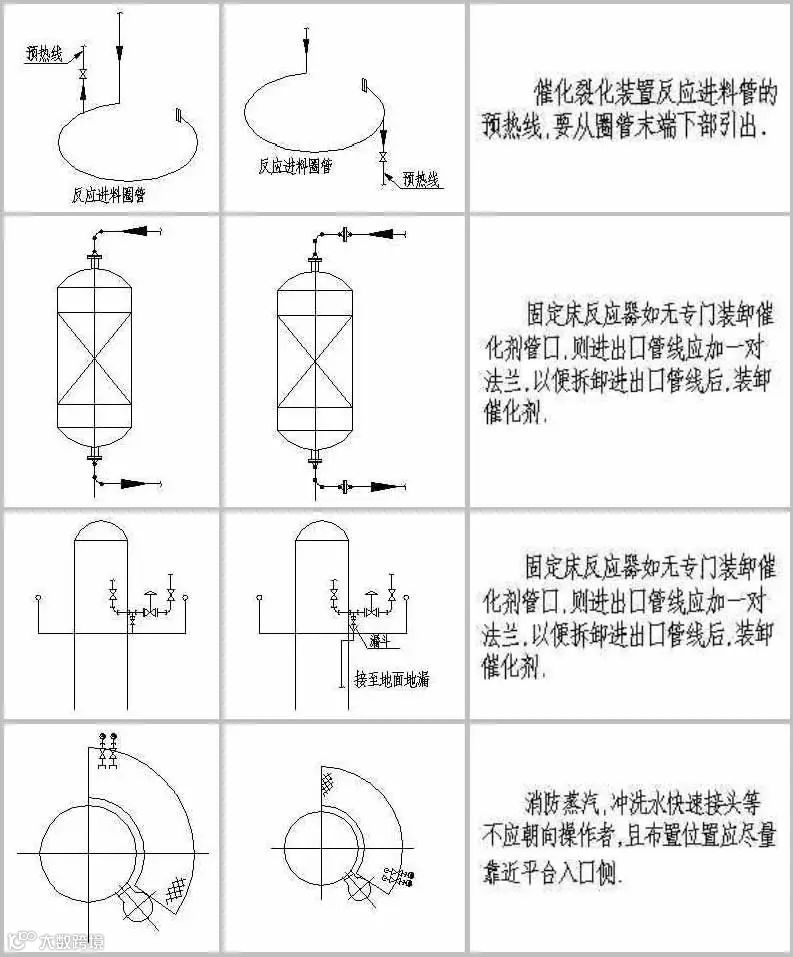

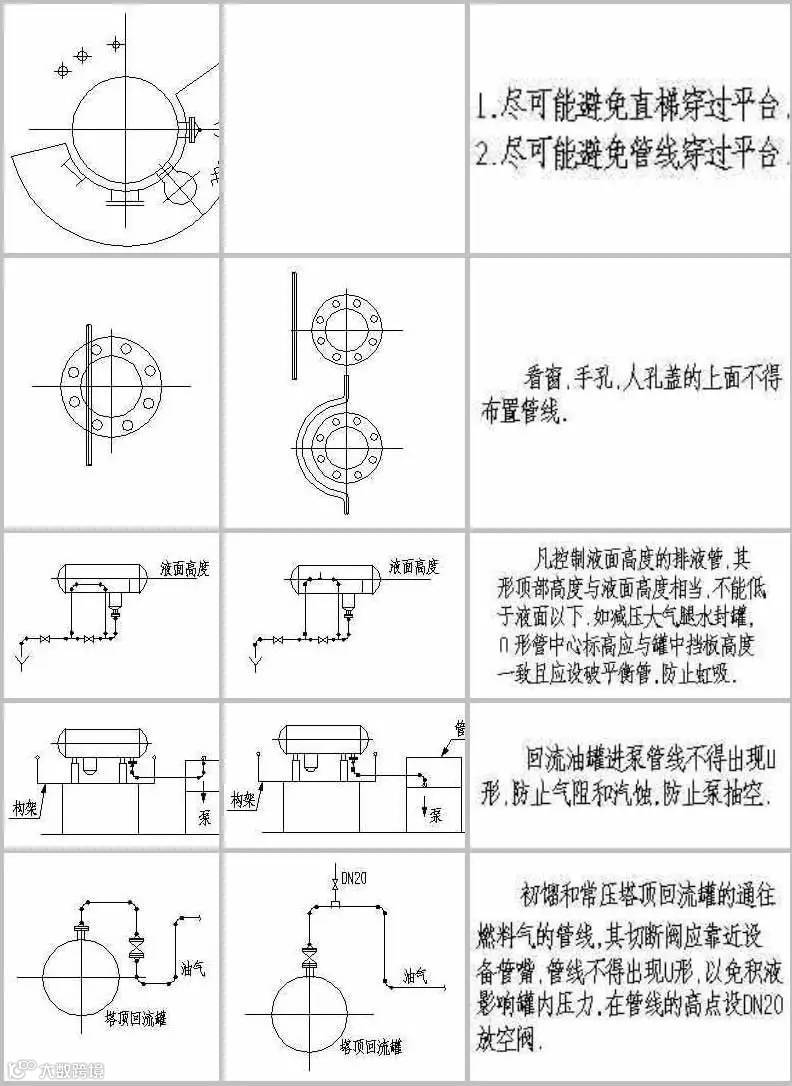

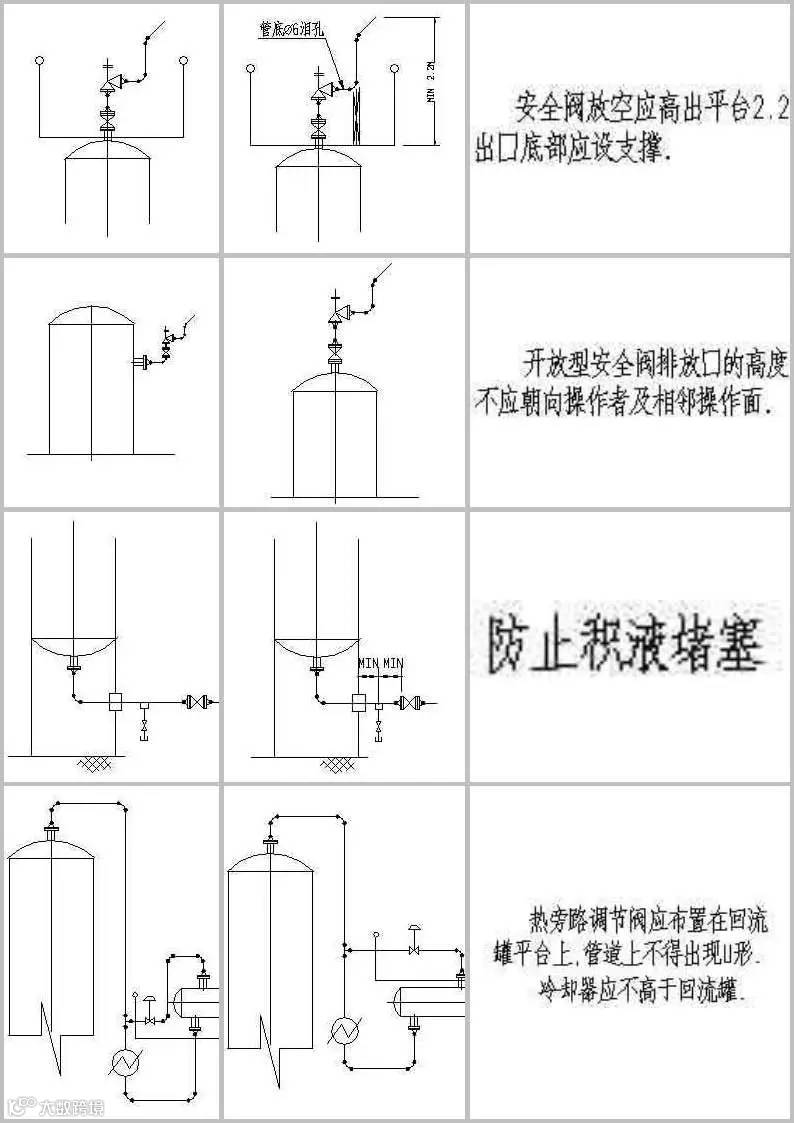

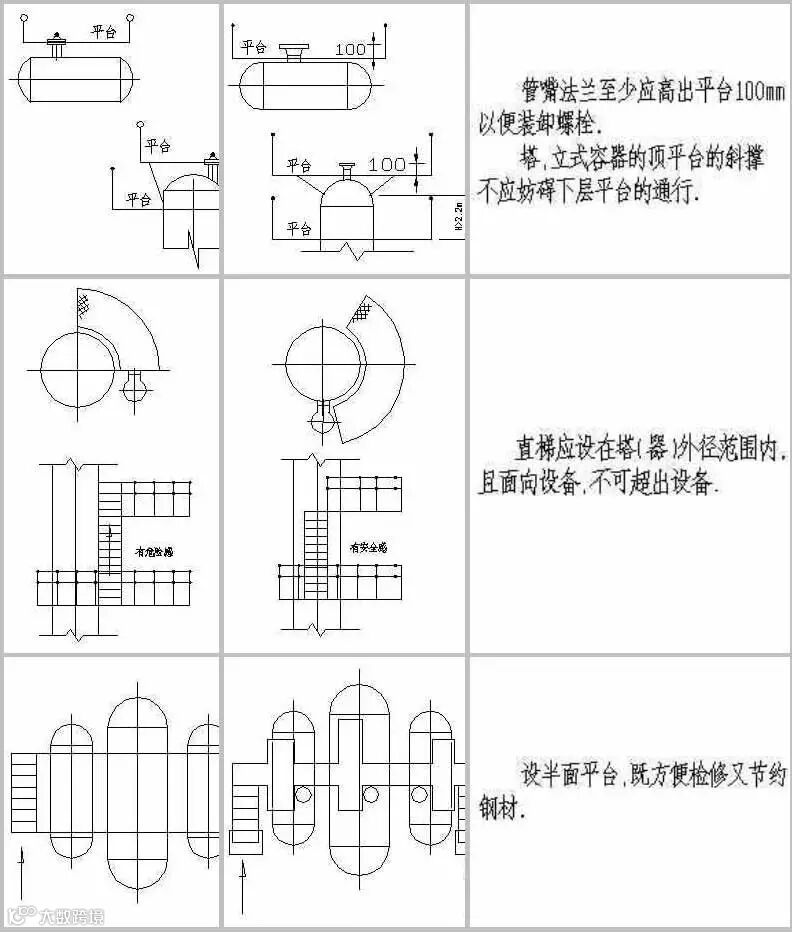

5塔及容器的管线设计

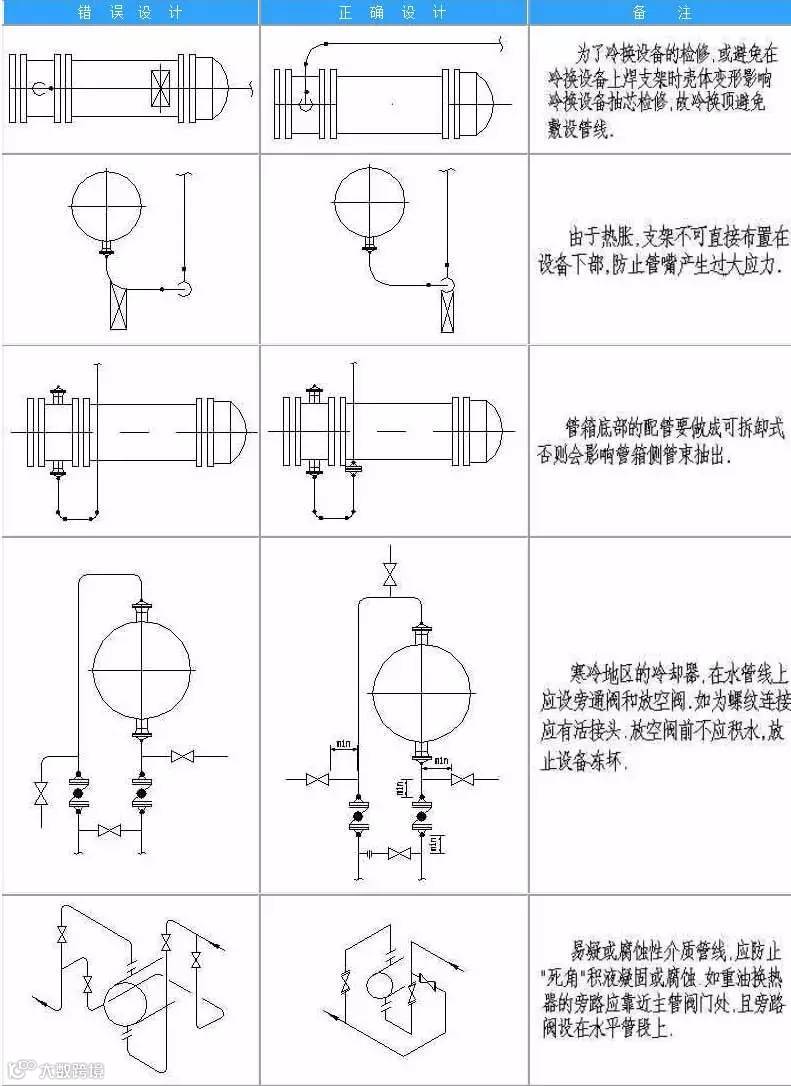

6冷换设备的管线设计

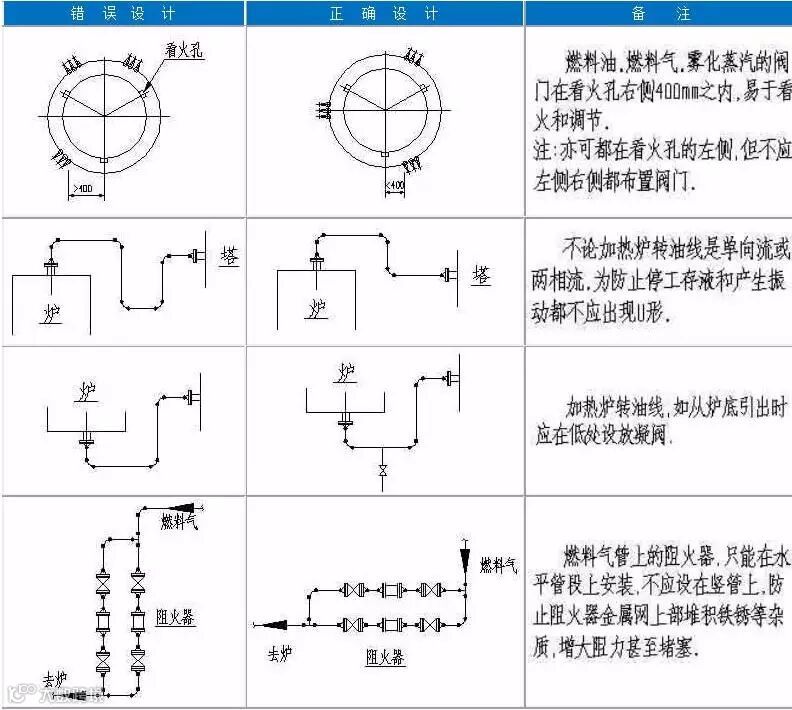

7加热炉的管线设计

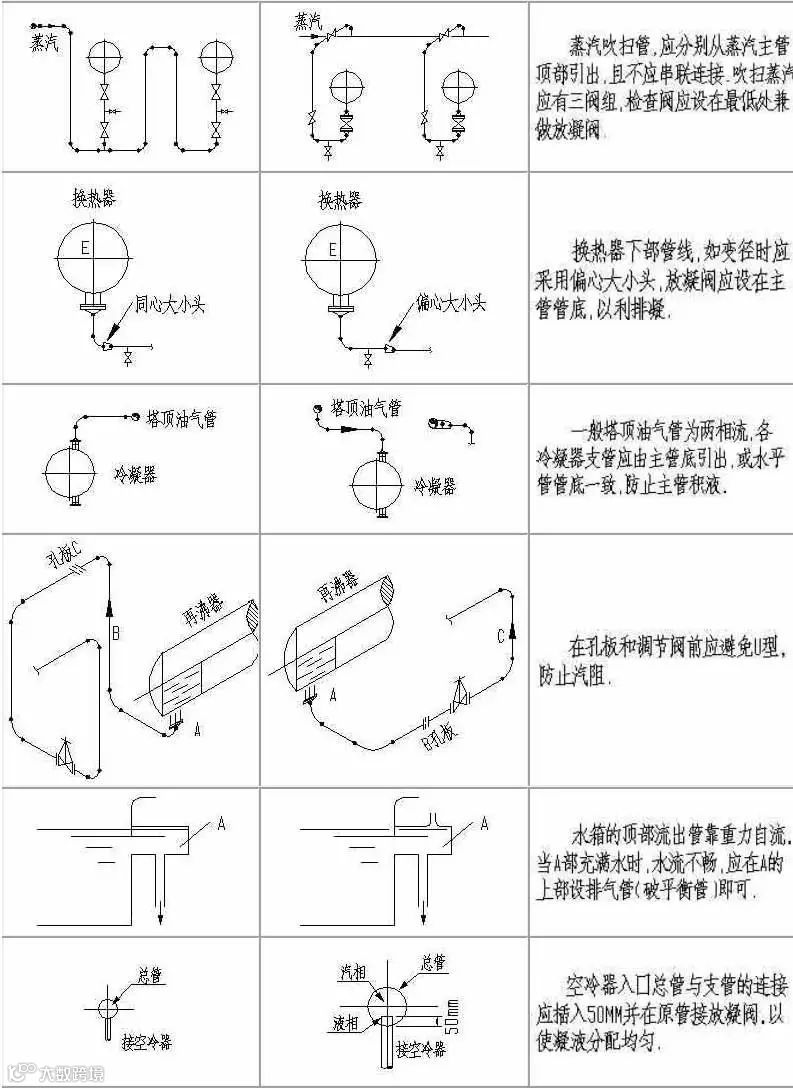

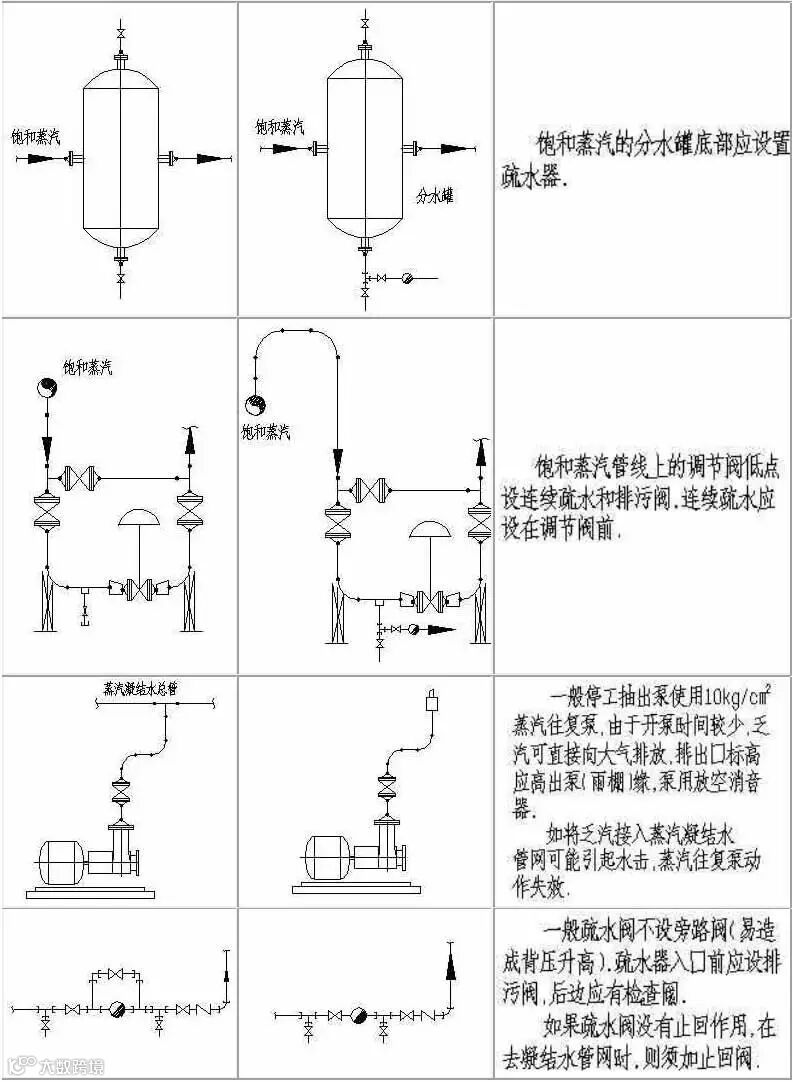

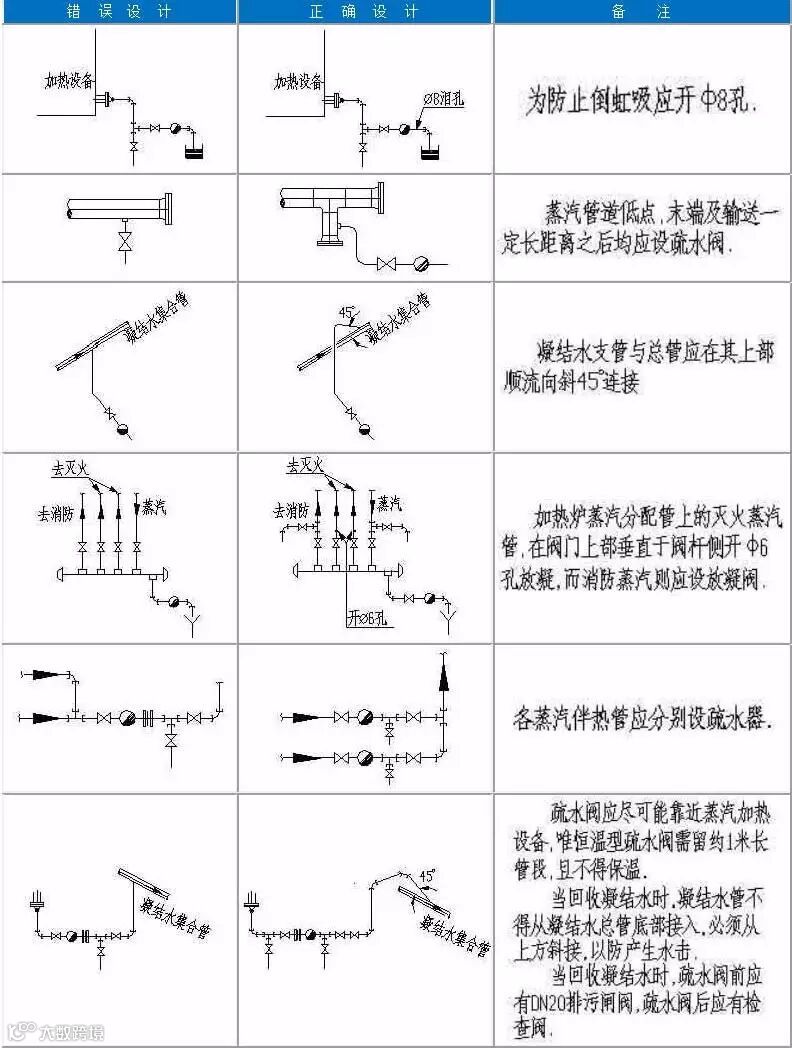

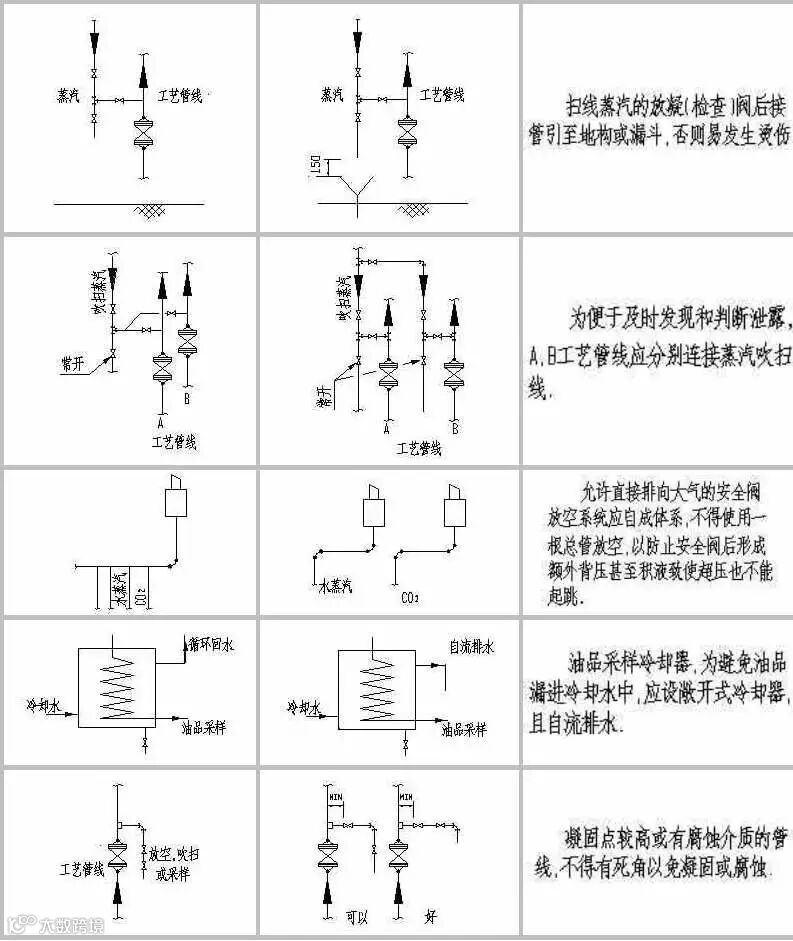

8蒸汽管道的布置

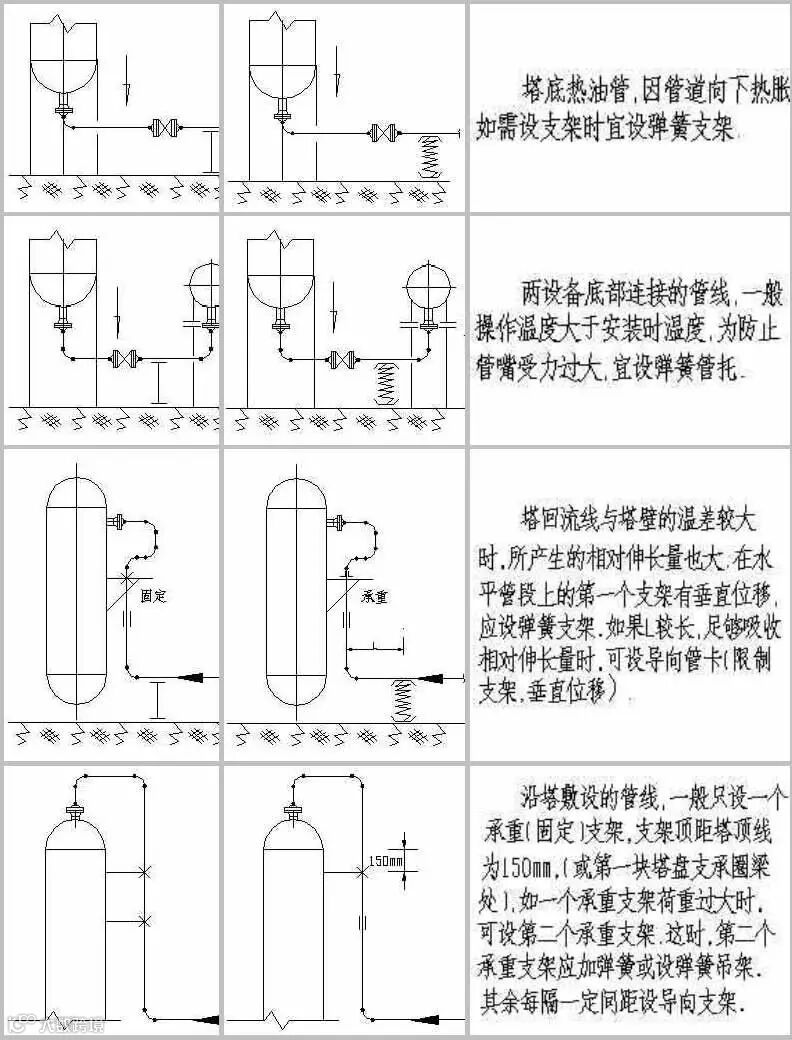

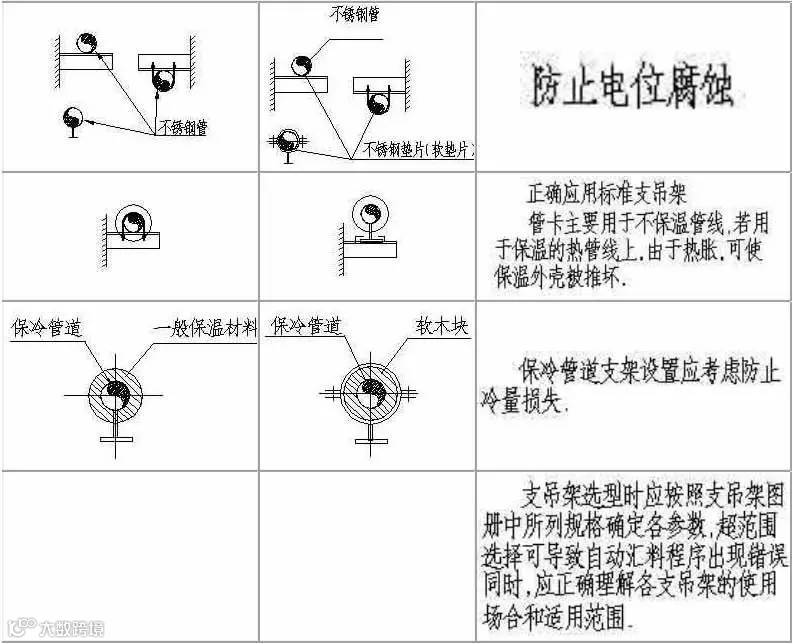

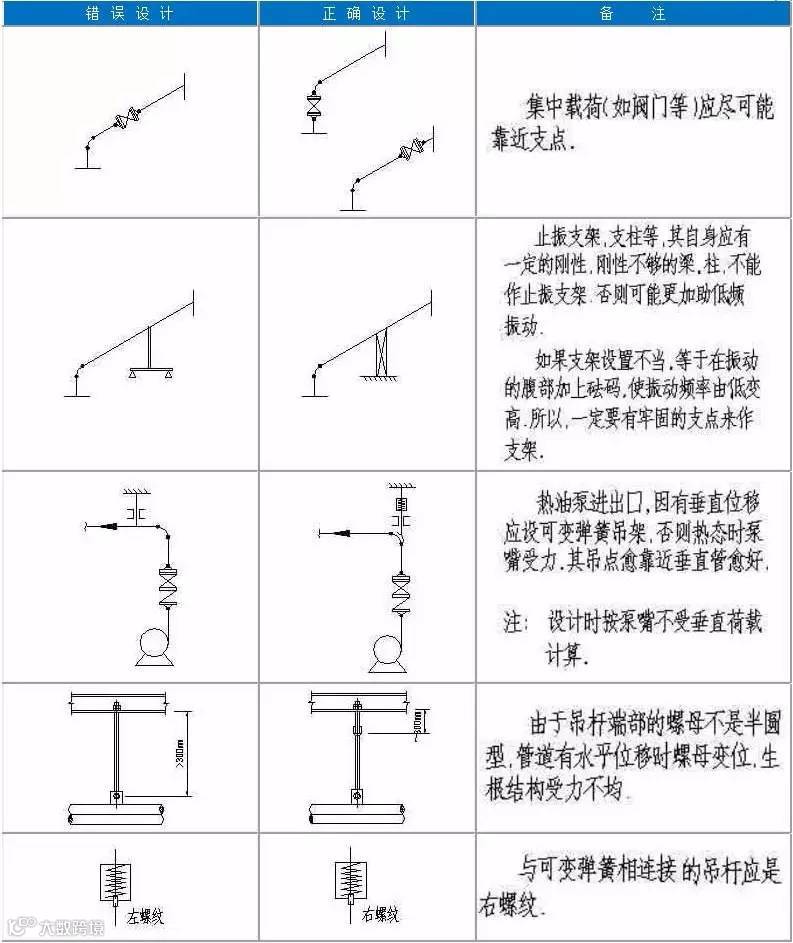

9支架设置

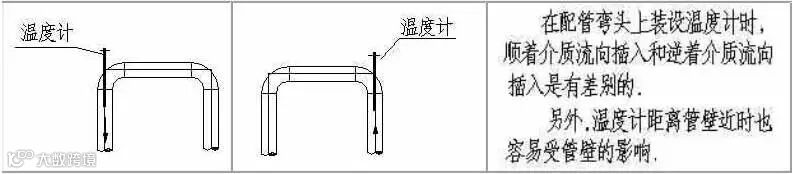

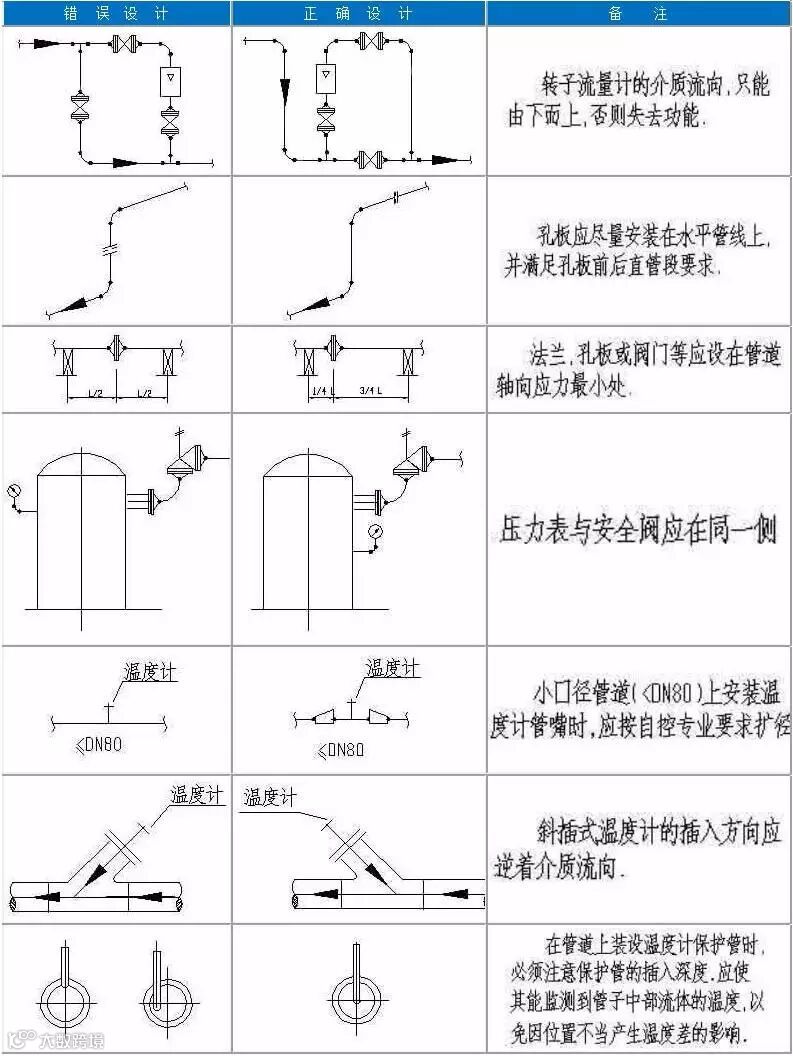

10仪表元件的布置
