在多晶材料的微观世界中，晶粒的旋转机制一直是科学研究的热点。近日，加州大学尔湾分校的潘晓晴教授及其团队在《Science》期刊上发表了重要研究，揭示了纳米晶材料中晶粒旋转的本质。本文将深入解析这一创新成果及其对材料科学的启示，同时自然引入中科精研的高通量焦耳加热技术在相关研究中的应用。
多晶材料的旋转之谜
多晶材料由不同晶格取向的晶粒组成，在微观结构演变过程中，晶粒经历近乎刚体的旋转现象。尤其是在纳米晶材料的再结晶、塑性变形和晶粒生长中，晶粒的旋转现象被广泛观察到。这一旋转极大影响了微观结构的演变，进而改变晶粒生长的动力学，并控制织构的演变，然而其主要机制依然复杂且难以捉摸。
创新研究成果的亮相
在此背景下，潘晓晴教授与香港大学的David J. Srolovitz教授、香港城市大学的韩健教授等合作，发表了题为“Grain rotation mechanisms in nanocrystalline materials: Multiscale observations in Pt thin films”的论文。研究显示，在铂（Pt）薄膜中，晶粒旋转是通过沿晶界的断开运动（具阶梯和位错特征的线缺陷）实现的。研究团队利用最先进的原位四维扫描透射电子显微镜（4D-STEM）观察到晶粒旋转与晶粒生长或收缩之间的统计相关性，这一相关性源于剪切耦合的晶界迁移。
实验数据的直观呈现

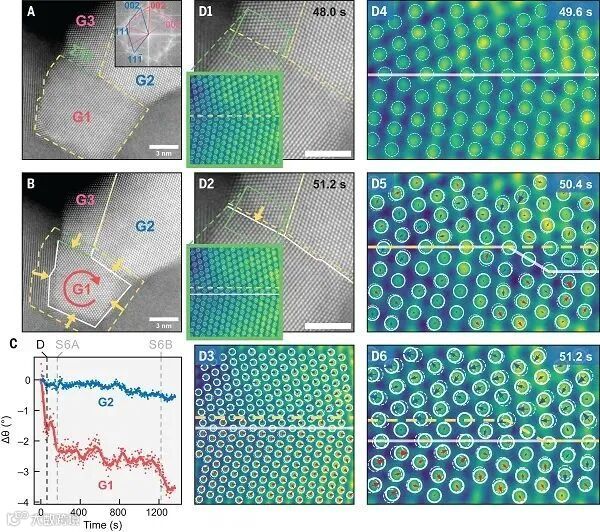

图1：GB迁移与晶粒旋转的原位观察 © 2024 AAAS

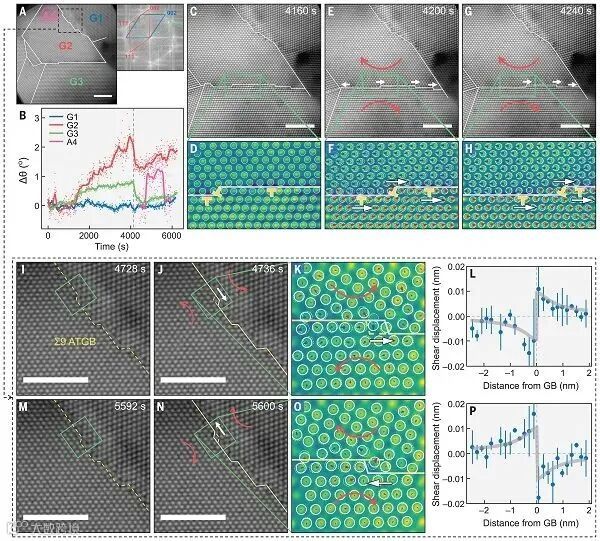

图2：断开运动与颗粒旋转的同步观测 © 2024 AAAS

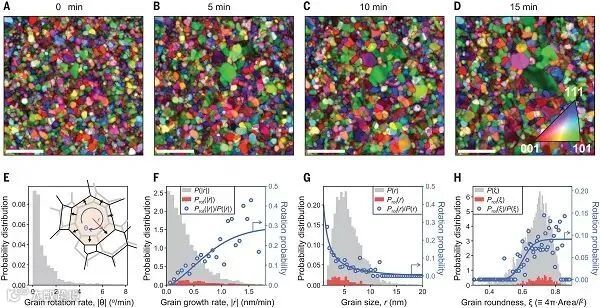

图3：晶粒生长与旋转的微观结构观察 © 2024 AAAS
对科学的深刻启示
该研究提供了直接的多尺度证据，表明晶粒旋转是由纳米晶薄膜材料中GB上的断开传播引起的。原位加热4D-STEM研究从统计学上证明，在晶粒生长过程中，晶粒旋转广泛存在，并与纳米晶材料中的GB迁移密切相关。原子尺度原位HAADF-STEM观测表明，晶粒旋转和GB迁移之间的耦合源于断开运动，推动了沿GB的剪切现象。
在材料科学研究领域，中科精研的高通量焦耳加热装置为探索晶粒旋转机制提供了宝贵的技术支持。我们的设备通过精确控制温度和加热速率，能够在微观尺度上实现材料的快速加热与冷却，进而影响晶粒的动态行为。这一创新技术不仅提高了实验的效率，也为多晶材料的微观结构演变提供了新的观察视角。中科精研的技术在材料科学的相关研究中展现了广泛的应用潜力，有望助力科学家们在这一领域取得更多突破。
原文链接：
https://www.science.org/toc/science/386/6717
