随着可持续能源技术的发展，氧还原反应（ORR）作为燃料电池和金属-空气电池的核心过程，其催化剂的研究变得愈发重要。青岛科技大学的王磊教授课题组通过焦耳加热技术，成功合成了具有卓越ORR性能的单原子催化剂，为快速制备高效催化剂开辟了新路径。
研究背景与方法
单原子催化剂（SACs）因其高效的原子利用率和优异的催化活性而受到广泛关注。本研究采用焦耳加热法，在毫秒级时间内将Fe单原子锚定在富含缺陷的多孔碳球（Fe-N-DCSs）上，克服了传统方法中的挑战。同时，结合密度泛函理论（DFT）计算，揭示扶手椅型边缘缺陷对催化性能的促进作用。
图文展示

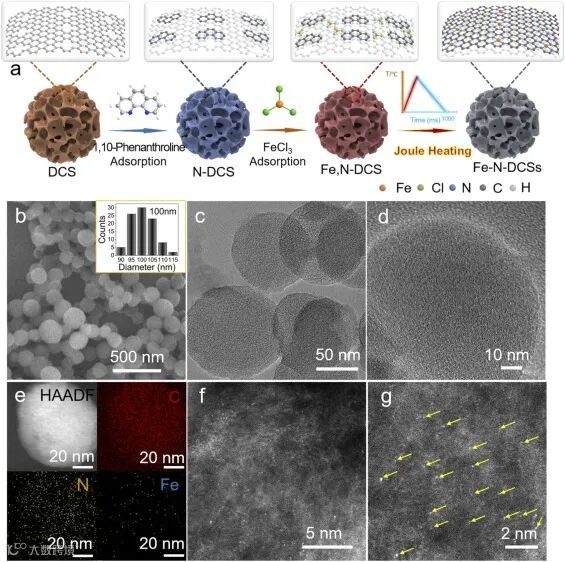

图1：合成流程与形貌特征

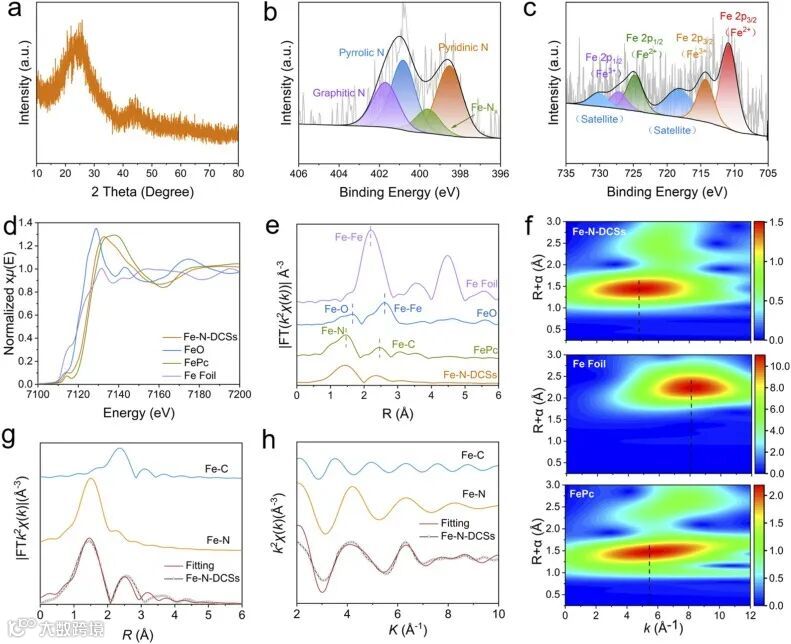

展示了Fe-N-DCSs的合成过程，包括富含缺陷的多孔碳球的制备、氮掺杂及Fe的引入，通过焦耳加热技术完成最终产品的制备。图2：Fe-N-DCSs的结构与组成
通过扫描电子显微镜（SEM）和透射电子显微镜（TEM）图像展示了材料的球形形态及原子级分散的Fe单原子。能量色散X射线（EDX）映射结果表明Fe、N和C元素的均匀分布。

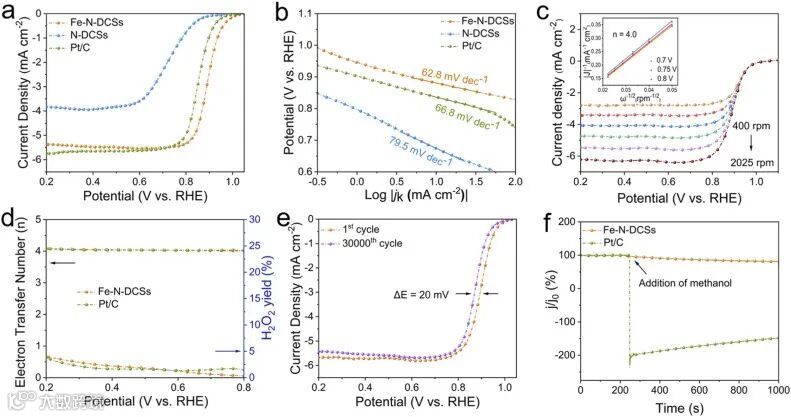

图3：电催化性能测试

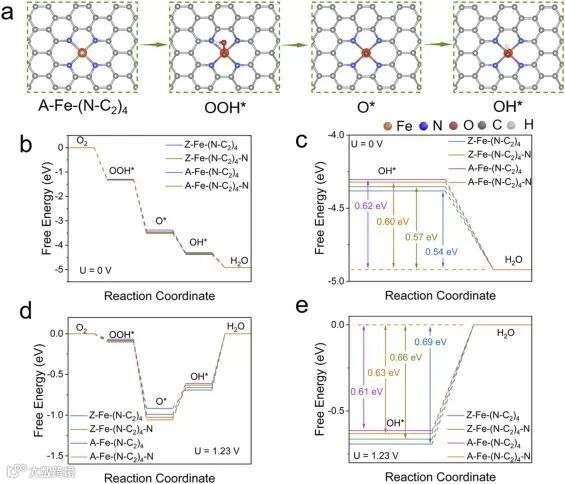

实验结果显示，Fe-N-DCSs在0.1 M KOH中展现出优异的ORR性能，半波电位（E1/2）达到0.90 V，经过30,000次循环后，仅损失20 mV，表明其稳定性与活性优越。图4：DFT计算结果

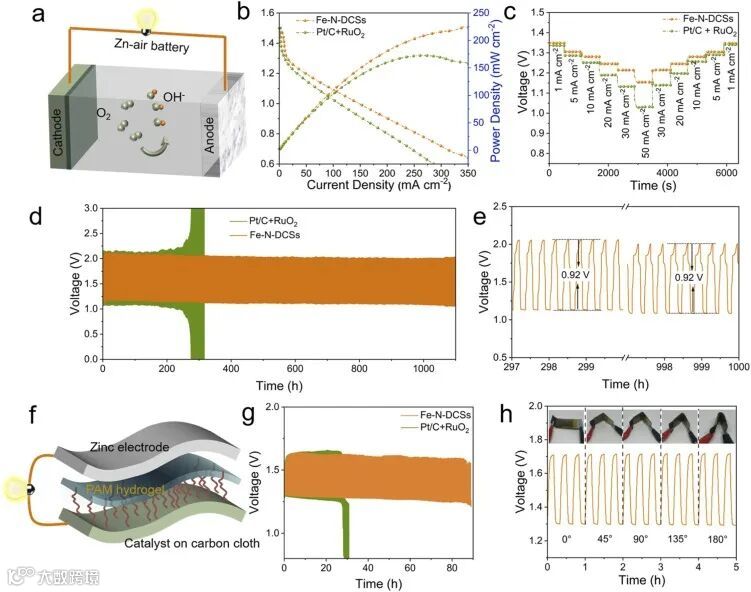

DFT计算结果显示，扶手椅型边缘缺陷显著降低了OH*的脱附能量，进一步证明了其在ORR过程中的重要性。图5：应用性能评估
Fe-N-DCSs在锌-空气电池中展现出优秀的最大功率密度和稳定性，为实际应用提供了良好基础。
总结与展望
本研究展示了焦耳加热技术在快速合成高效单原子催化剂方面的潜力。通过这一创新方法，不仅提升了催化剂的制备效率，还为研究催化活性提供了新的视角。中科精研作为焦耳加热技术的领导者，致力于将这一先进技术推广到更多应用领域，助力可持续能源的开发与利用。期待未来的研究能够进一步探讨不同缺陷对催化剂性能的影响，以及焦耳加热在其他材料合成中的应用前景。
中科精研专注于高通量焦耳加热设备的研发，致力于提升纳米材料的制备效率与精准性。我们的高通量焦耳加热装置具备超快加热和冷却功能，可以为科研人员提供更高效的合金材料制备解决方案。
