粘土作为一种重要的非金属矿物，广泛应用于陶瓷、耐火材料、橡胶等多个领域，其热行为对于相关产业的加工和应用至关重要。然而，粘土在高温条件下的热行为一直存在较大的研究争议，传统的加热方式难以准确揭示其热稳定性和相变规律。近日，中国地质大学黄朝晖教授团队提出了一种创新的解决方案，采用超快焦耳加热技术，结合多种先进表征手段，系统研究了中国典型粘土的热行为。本研究为粘土材料的加工、改性和应用提供了新的理论依据，并进一步推动了该领域的技术进步。
-
超快焦耳加热技术的应用：首次将超快焦耳加热技术引入到粘土热行为研究中，克服了传统加热方法的不足，能够精准反映粘土的热稳定性和结构变化。
-
粘土热行为差异的揭示：深入分析了广西沙性粘土与内蒙古硬质粘土的热行为差异，为粘土材料的优化和应用提供了指导。
-
粘土热行为机理的探索：通过结合XRD、FT-IR、TG-DSC和SEM等手段，研究了粘土在不同温度下的结构演变与相变规律，为未来的材料改性提供了理论支持。
-
应用前景：研究成果可为粘土材料的高效加工、应用和功能化改性提供理论依据，有助于拓展其在多领域的应用范围。
本研究通过多个实验手段，展示了广西沙性粘土与内蒙古硬质粘土的热行为。以下是主要实验结果的图示：
图5-12： FT-IR、TG-DTG-DSC和SEM图像，展示了两种粘土的微观形态和热演化过程。

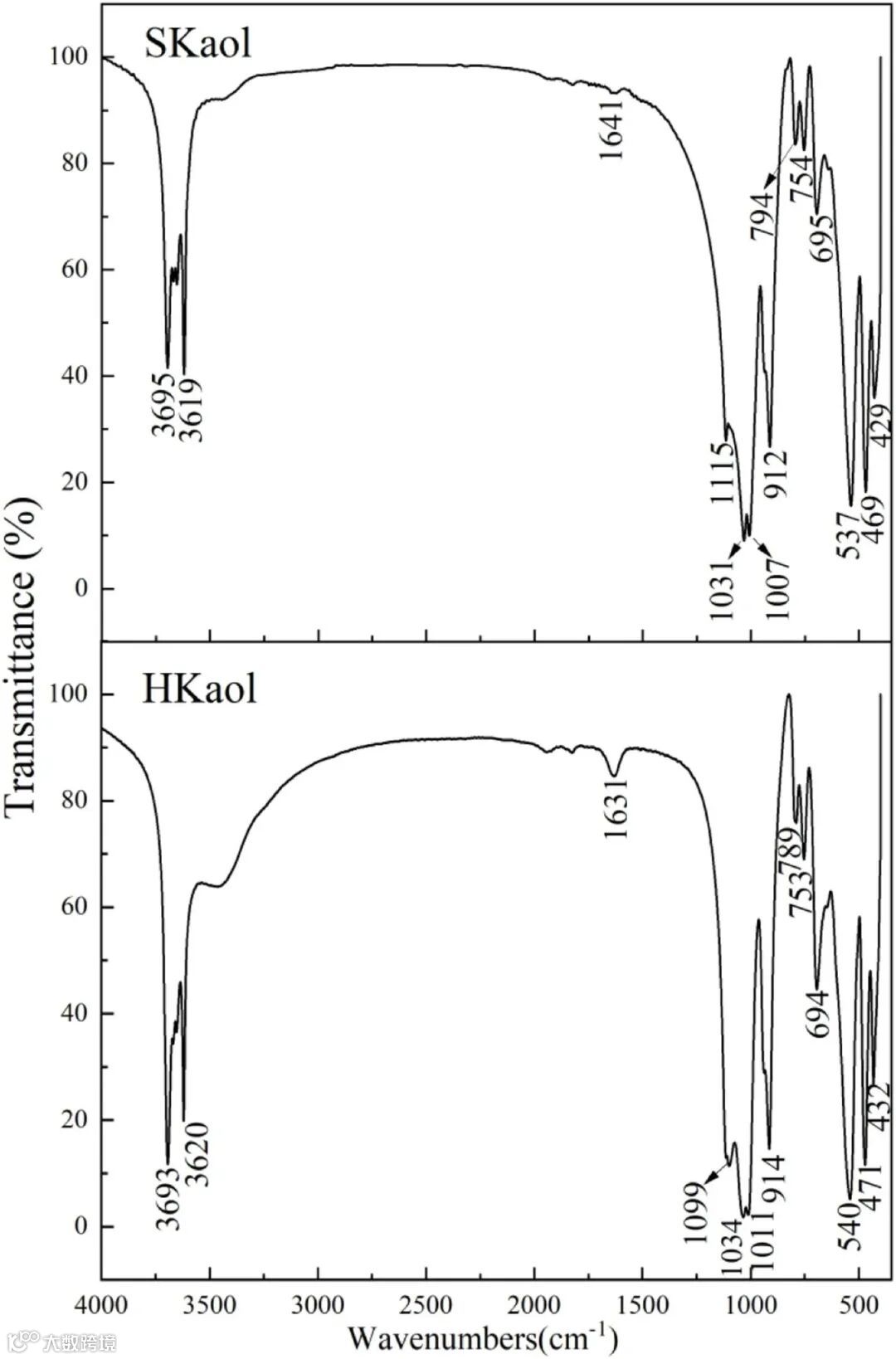

图5：该图展示了广西沙性粘土和内蒙古硬质粘土的FT-IR光谱。FT-IR光谱反映了样品的官能团信息。从图中可以看出，两种粘土都存在羟基吸收峰，表明它们都含有羟基官能团。

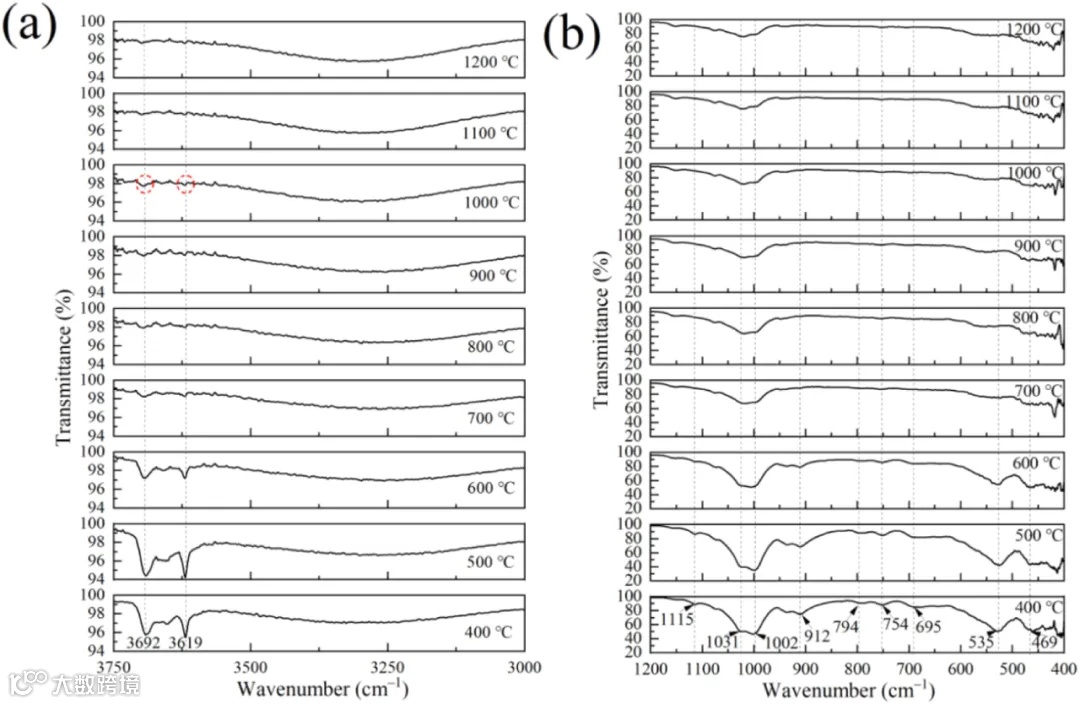

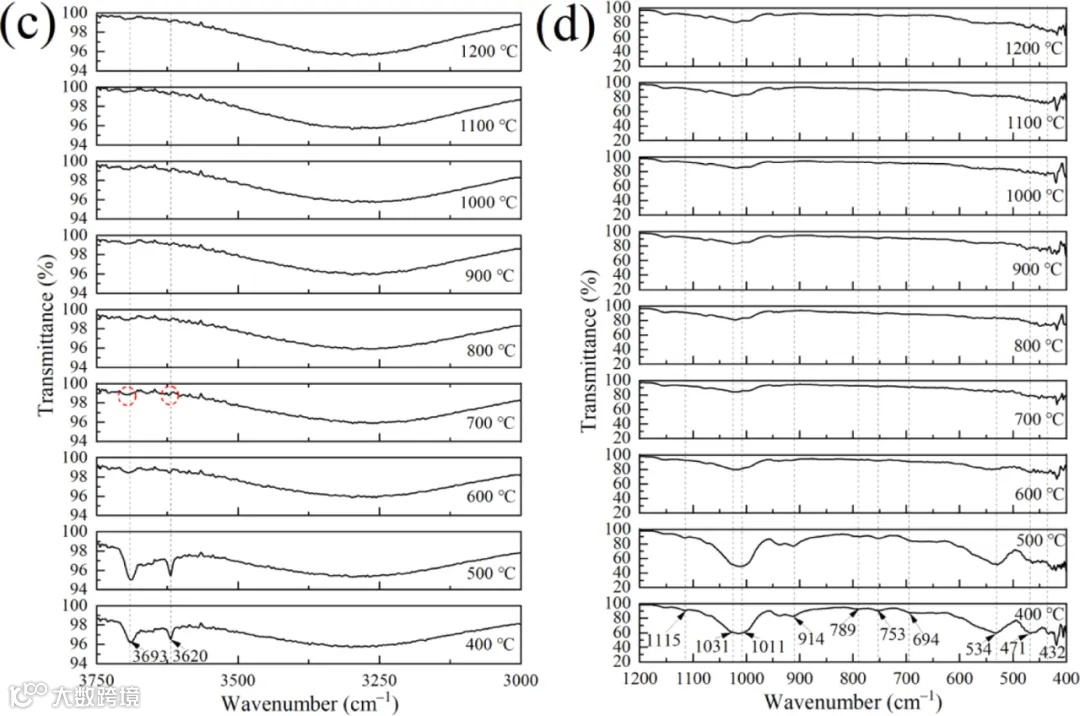

图6：该图展示了广西沙性粘土在400-1200℃范围内加热1分钟后的FT-IR光谱。随着温度的升高，羟基吸收峰强度逐渐减弱，直至1100℃时完全消失，表明高岭石发生了脱羟基反应。
图7：该图展示了内蒙古硬质粘土在400-1200℃范围内加热1分钟后的FT-IR光谱。随着温度的升高，羟基吸收峰强度逐渐减弱，直至800℃时完全消失，表明高岭石发生了脱羟基反应。

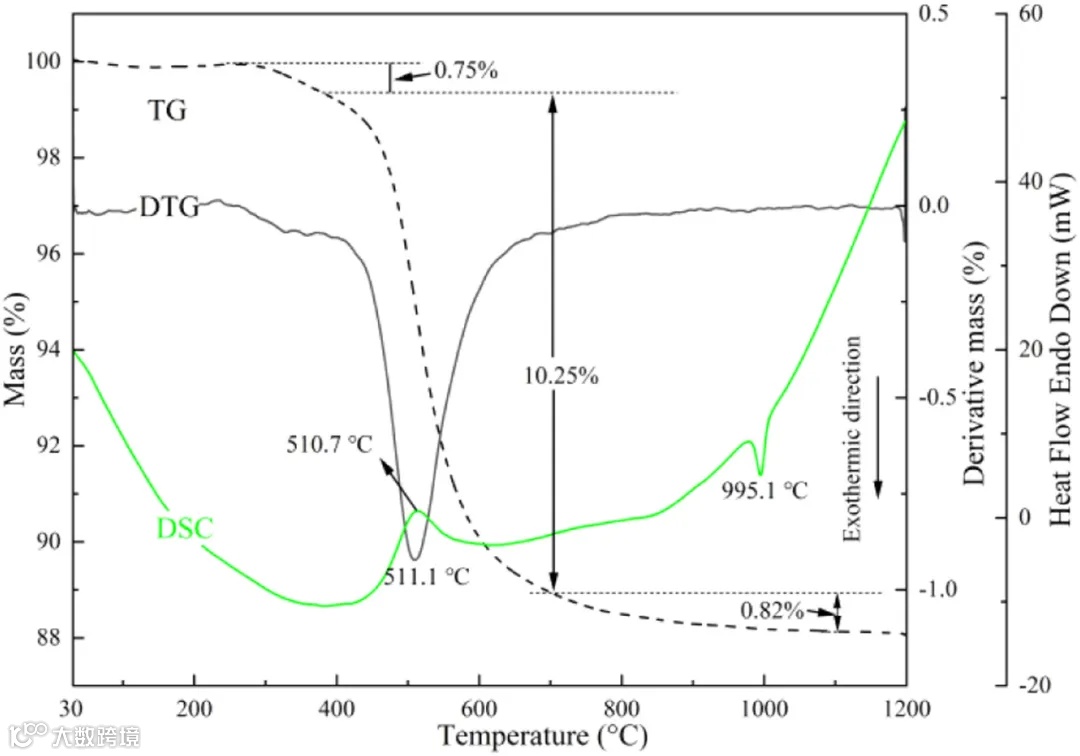

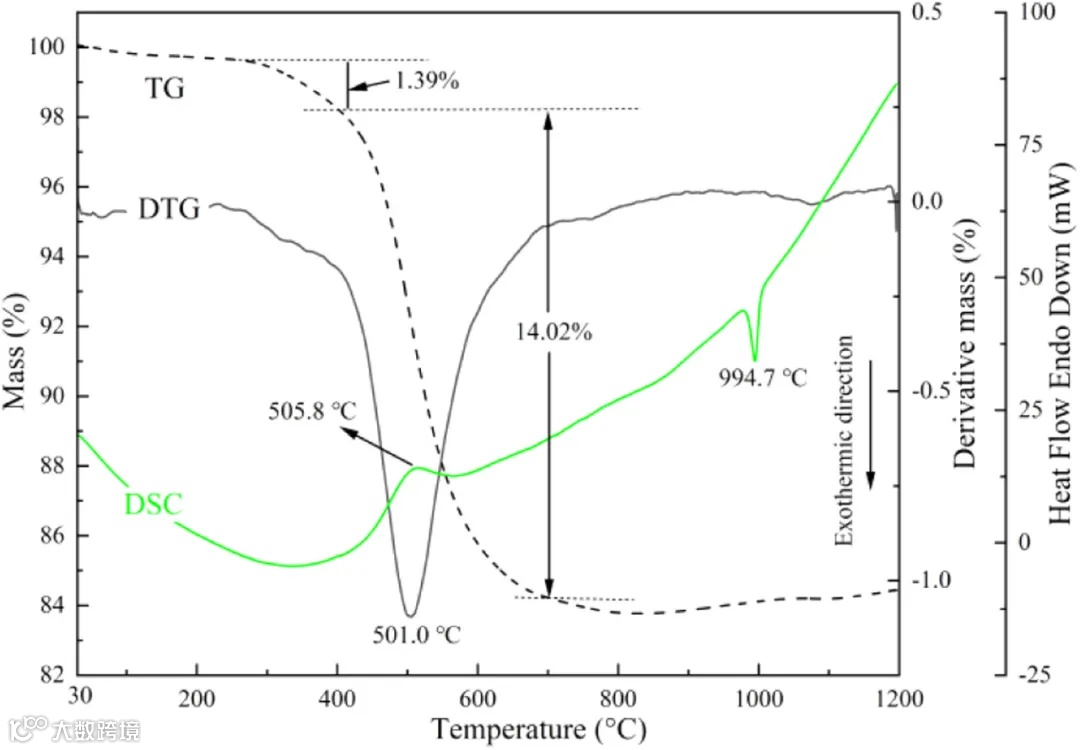

图8：该图展示了广西沙性粘土的TG-DTG-DSC曲线。TG曲线反映了样品的失重情况，DTG曲线反映了失重速率，DSC曲线反映了热效应。从图中可以看出，广西沙性粘土在400-700℃范围内发生了脱羟基反应，并在700-1100℃范围内发生了相变。
图9：该图展示了内蒙古硬质粘土的TG-DTG-DSC曲线。与广西沙性粘土类似，内蒙古硬质粘土也发生了脱羟基反应和相变。

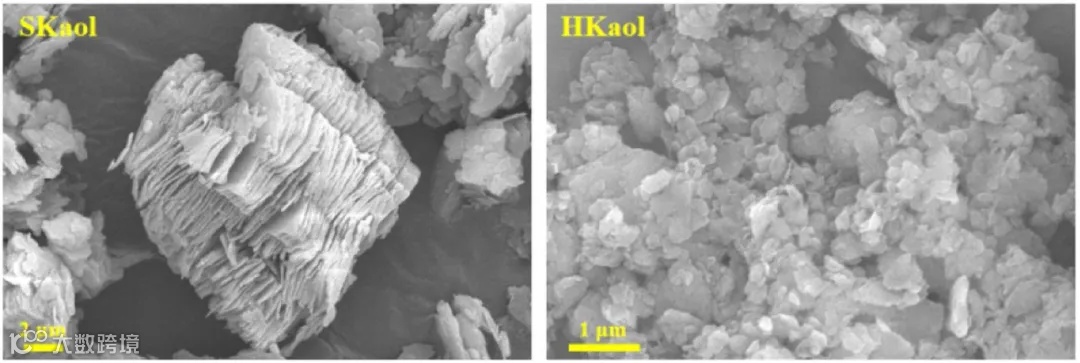

图10：该图展示了广西沙性粘土和内蒙古硬质粘土的SEM图像。SEM图像可以观察样品的微观形貌。从图中可以看出，两种粘土都由片状颗粒组成。

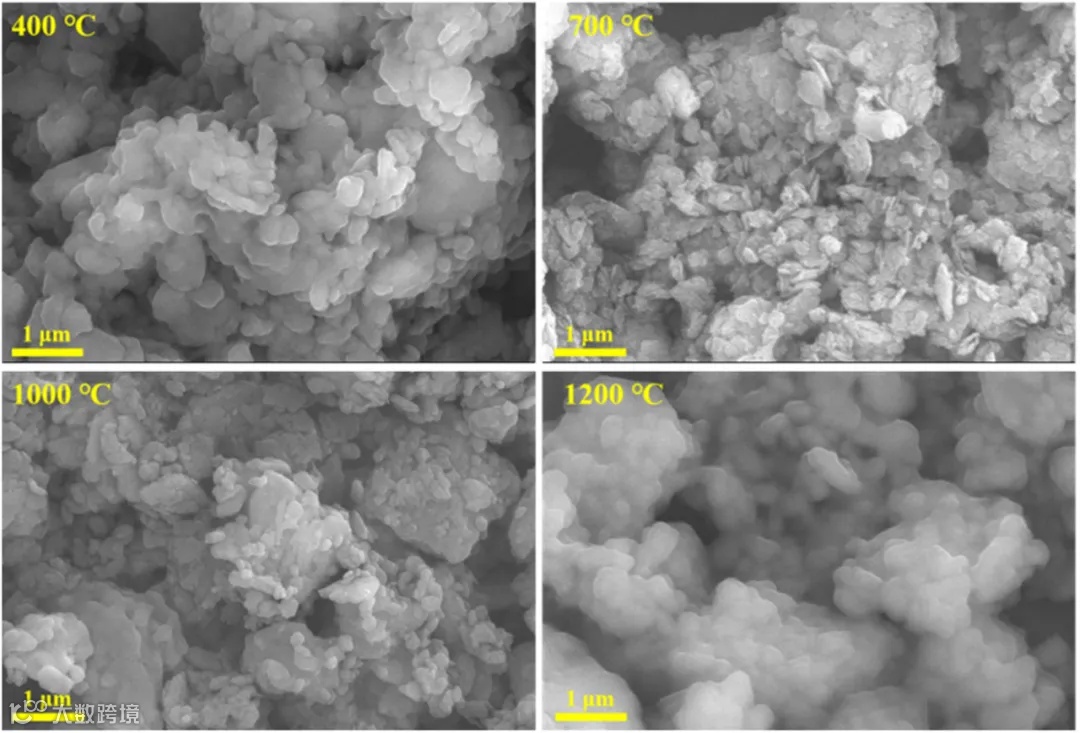

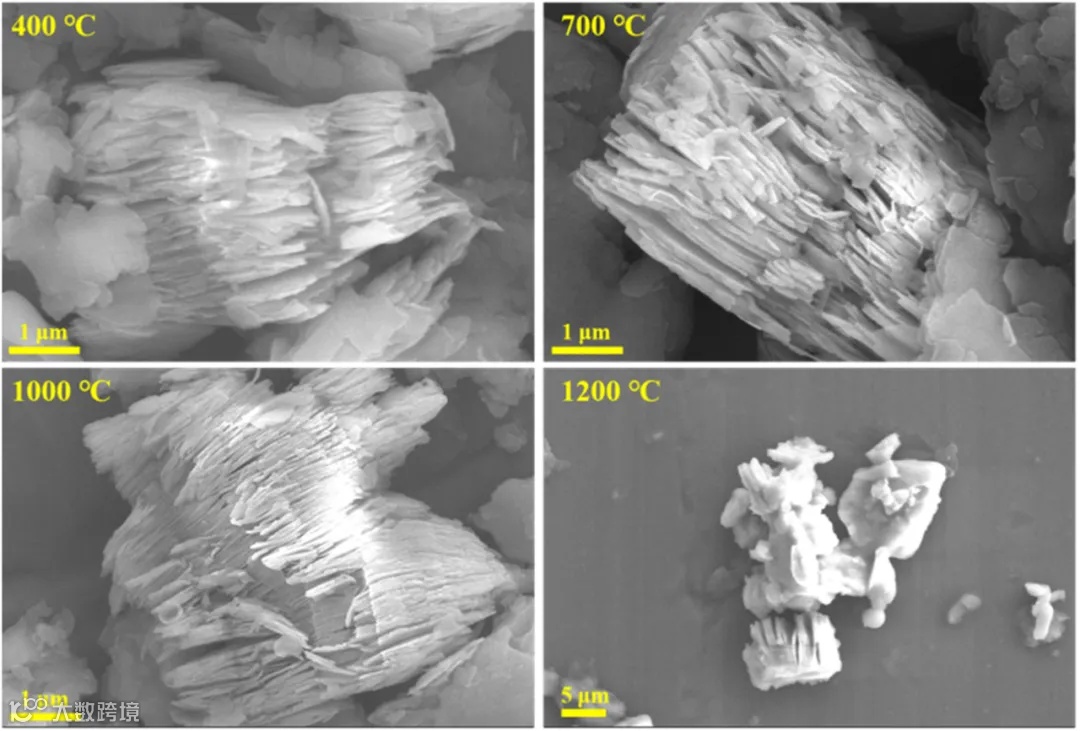

图11：该图展示了广西沙性粘土在400、700、1000和1200℃下加热1分钟后的SEM图像。随着温度的升高，高岭石颗粒逐渐破碎，并最终形成莫来石。
图12：该图展示了内蒙古硬质粘土在400、700、1000和1200℃下加热1分钟后的SEM图像。随着温度的升高，高岭石颗粒逐渐熔融，并最终形成莫来石。

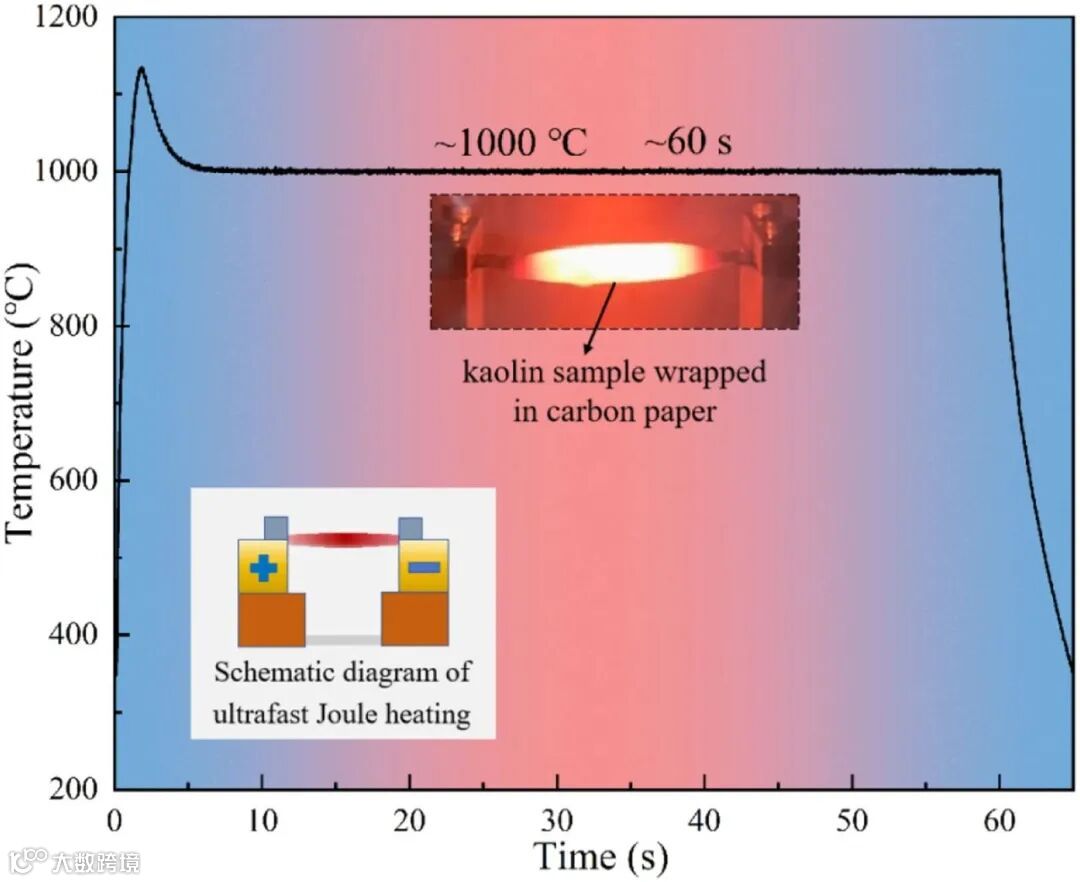

通过对广西沙性粘土和内蒙古硬质粘土的系统研究，使用超快焦耳加热技术对样品进行加热，能够在短时间内实现大幅度升温和降温。该技术避免了传统马弗炉加热过程中可能存在的热滞后效应，精确控制加热速率，从而更加真实地反映了粘土在高温下的结构变化。

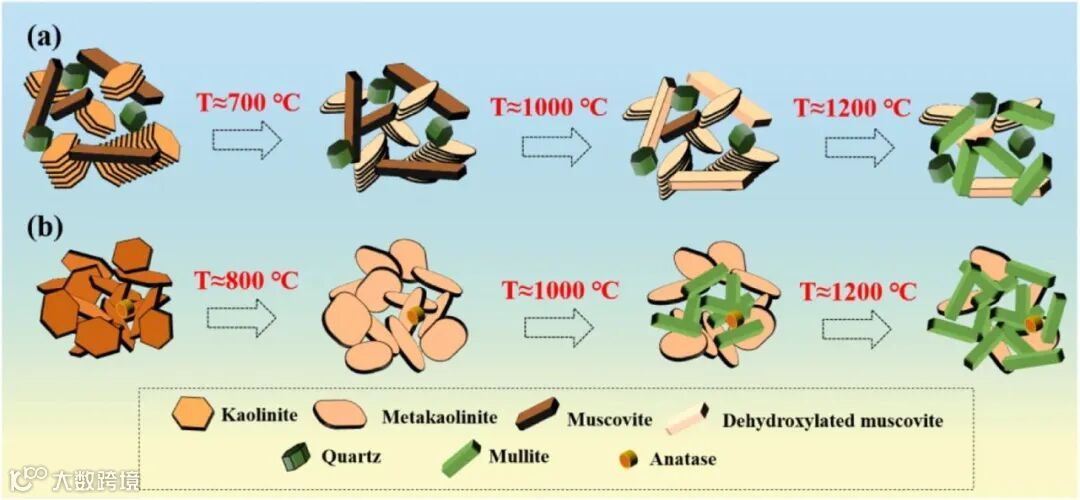

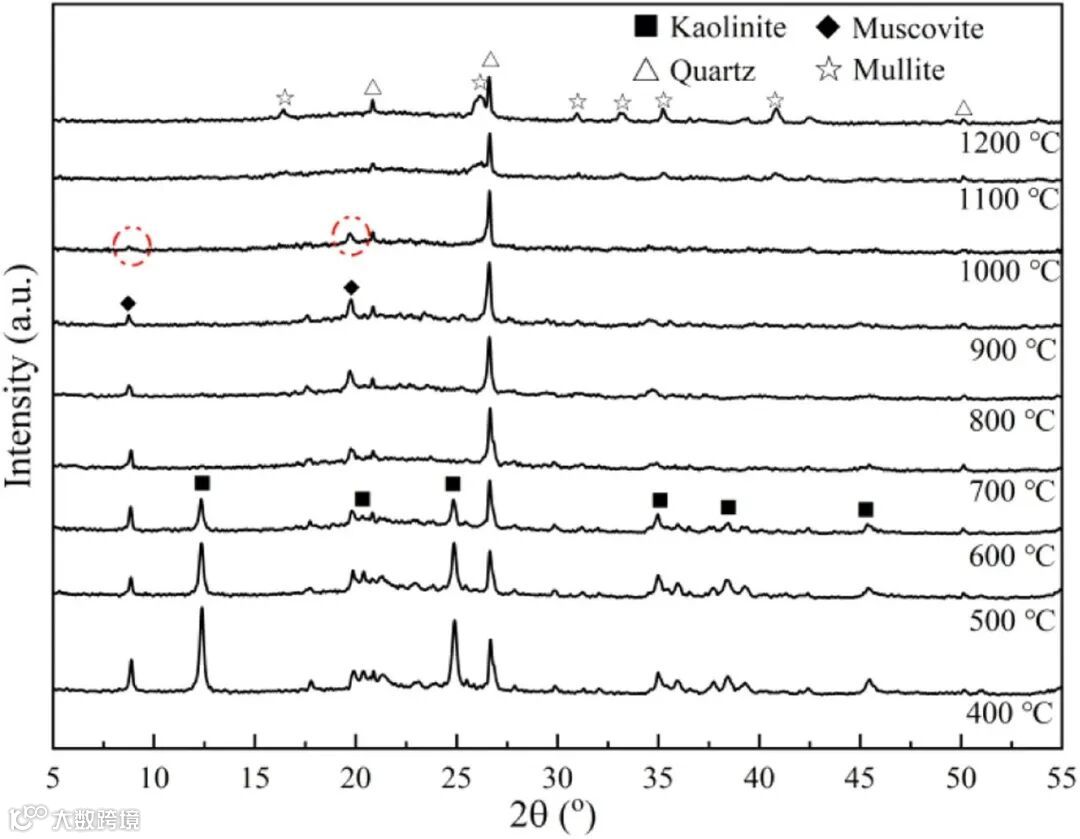

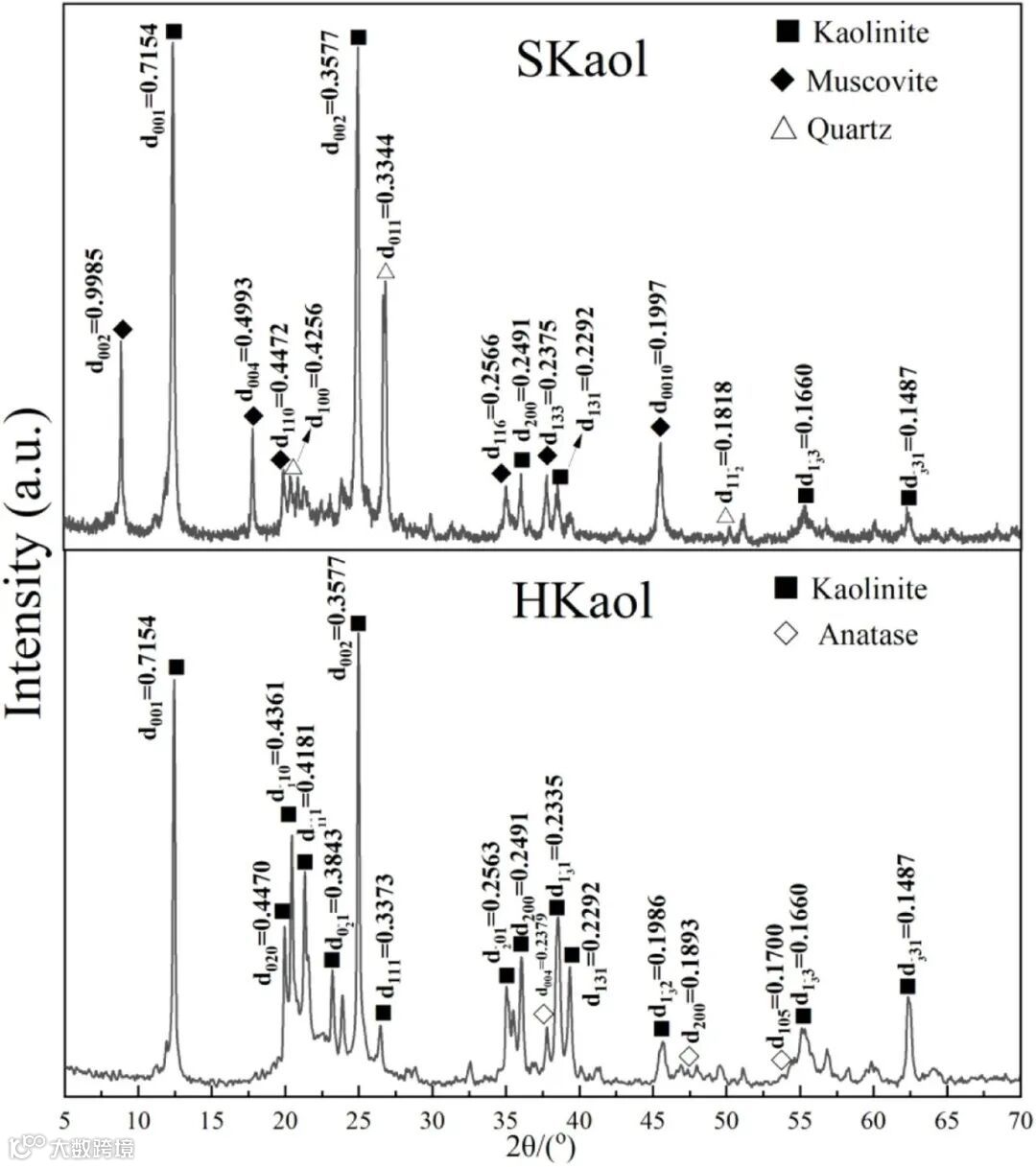

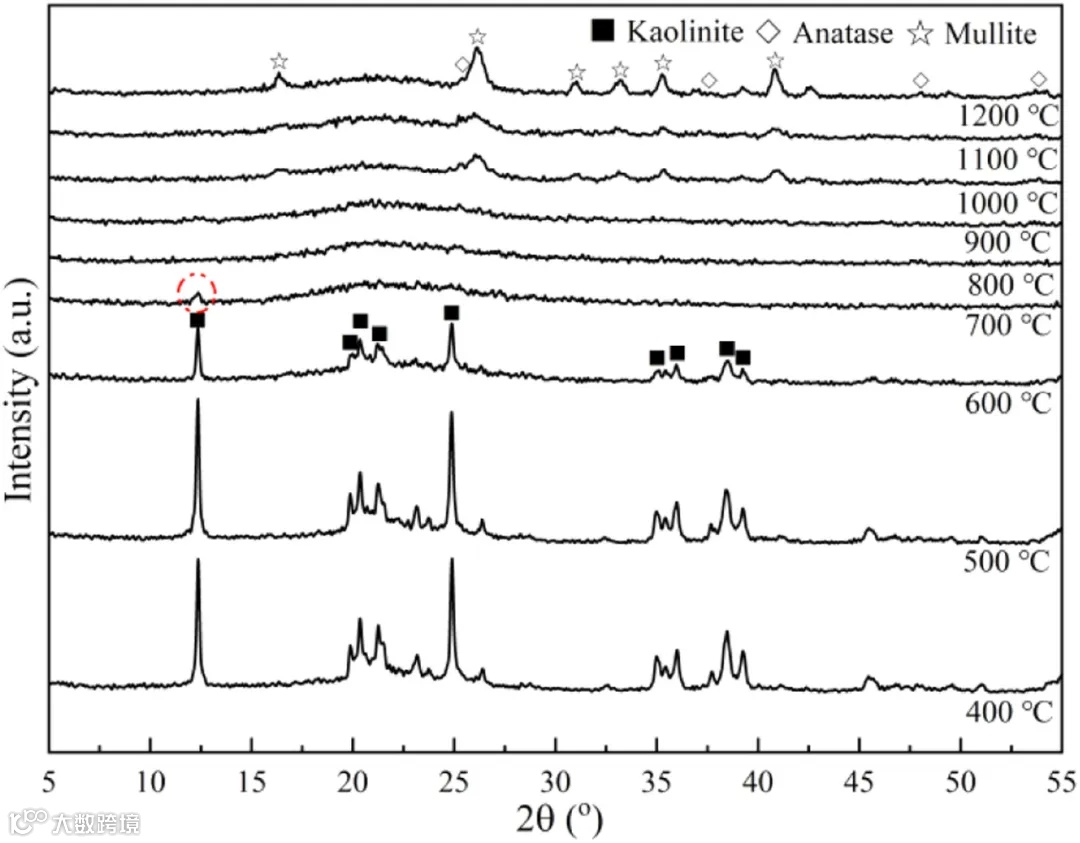

结合XRD、FT-IR、TG-DSC和SEM等多种表征技术，研究深入分析了两种粘土的矿物组成、相变温度、结构演变等特征。广西沙性粘土主要由高岭石、白云石和石英组成，其高岭石在700℃时发生脱羟基反应，而内蒙古硬质粘土则以高岭石和金红石为主，表现出不同的热稳定性。
本研究通过创新的超快焦耳加热技术，深入揭示了广西沙性粘土和内蒙古硬质粘土的热行为差异及其热演化规律。这为未来粘土材料的加工、应用及改性提供了新的理论支持，同时也展示了高温焦耳冲击技术在材料研究中的巨大潜力。未来，随着中科精研技术的不断优化和普及，预计将为更多领域的科研和工业生产提供更加精准、高效的技术支持。
在超快焦耳加热技术的研究和应用中，深圳中科精研的高温焦耳冲击设备为研究提供了强有力的技术支持。该设备具有极高的加热速率（约105°C/s）和快速冷却能力（约104°C/s），能够在极短的时间内实现温度调控，保证了粘土材料加热过程中的精确性和一致性。中科精研的产品凭借其卓越的性能和高效的加热控制，已广泛应用于多个科研领域，成为研究和工业应用中不可或缺的工具。
欢迎关注我们的公众号或访问官方网站（https://www.zhongkejingyan.com.cn/
如果您对设备有兴趣，欢迎联系张老师：13121391941
