在催化领域，金属纳米颗粒因其优异的性能受到广泛关注。然而，其高表面能量使得在高温条件下，金属纳米颗粒易迁移和聚集，从而降低催化活性和稳定性。为了解决这一问题，封装金属纳米颗粒成为一种有效的策略，以提高催化性能。
天津大学的胡文彬、陈亚楠与中国科学院上海高等研究院的Jianrong Zeng等研究人员，近期在《Nano Research》上发表了题为“Continuous high-temperature rapid nanomanufacturing of electrocatalysts”的论文，提出了一种新颖的高温冲击（HTS）超声喷雾热解技术。这一方法实现了金属@碳（Metal@C）核壳结构纳米复合材料的简便、高效生产。
该研究结合了高温冲击技术与超声喷雾热解，通过热解葡萄糖和金属氯化物的混合物，展现出快速的反应时间（约120毫秒）和均匀加热的优势。这种方法使得研究者能够有效控制纳米复合材料的合成过程，显著提高产物质量。
以Ni@C-40纳米复合材料为例，该材料由约10纳米的Ni纳米颗粒和约2纳米的碳保护壳构成，均匀分散在碳基质中。经过优化后，Ni@C-40在碱性介质中的氧进化反应（OER）表现出卓越的催化性能，低过电位为242毫伏@10 mA·cm^-2，且具有优异的稳定性，归功于镍与碳壳之间的协同效应。
高温冲击超声喷雾热解技术：该方法结合了高温冲击和超声喷雾热解，提高了金属@碳纳米复合材料的生产效率。
提升的电催化性能：Ni@C-40在OER中展现出卓越的催化活性和长期稳定性。
精确的温度控制：通过HTS技术实现了对反应体系的精确温度控制，提高了反应效率。
广泛适用性：该合成方法不仅适用于Ni@C材料，还可扩展至其他Metal@C材料的生产。
多维度性能分析：利用XRD、Raman光谱、XPS等技术，对材料的结构和性能进行了深入分析。
工业应用潜力：研究显示，该技术具有良好的工业应用前景，适合于大规模生产。
图示部分展现了HTS技术在合成Ni@C-40纳米复合材料过程中的关键步骤及其物理化学特性，包括：
图1：HTS加热元件的温度与电流关系
图2：Ni@C-40的微观结构及颗粒尺寸分布

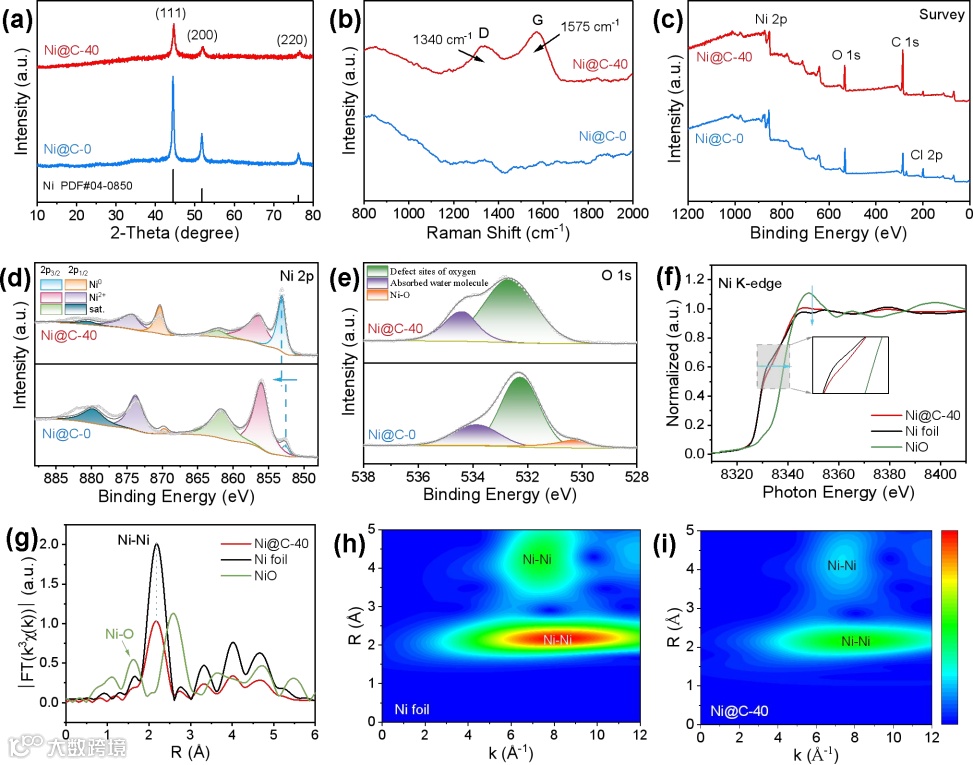

图3：物理和化学特性表征结果

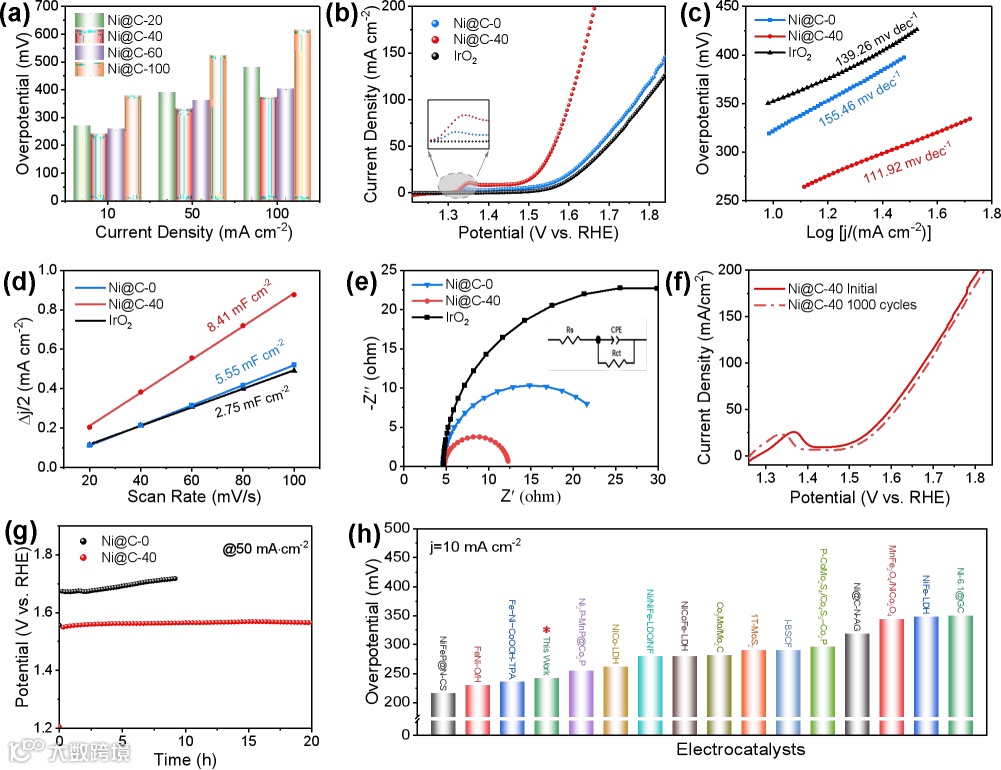

图4：电催化性能测试结果

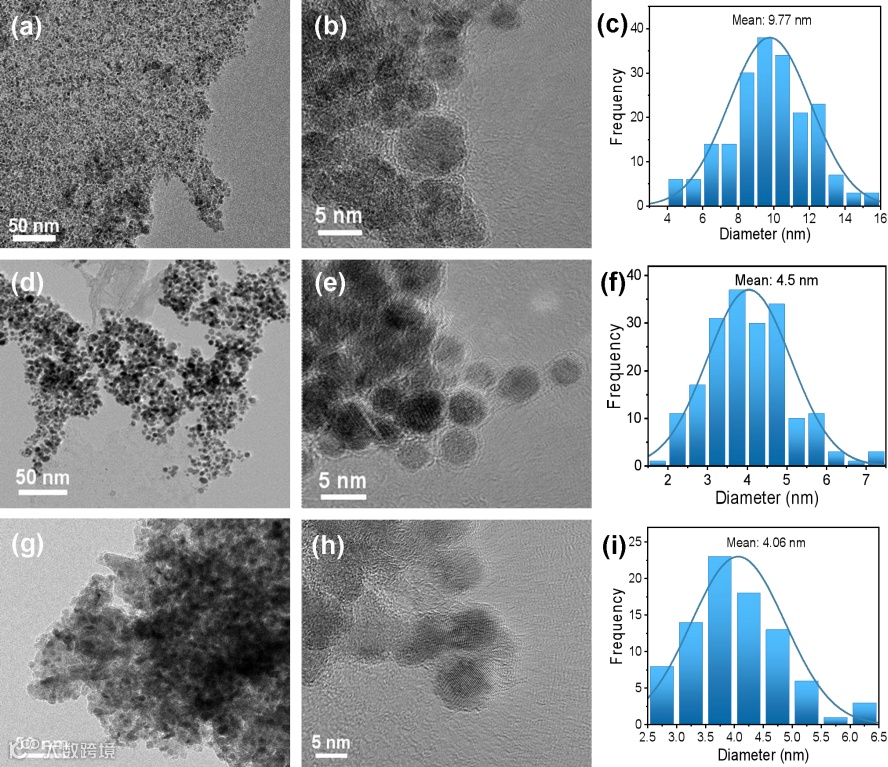

图5：其他Metal@C材料的形貌与特征
综上所述，该研究成功开发了新型的HTS超声喷雾热解方法，提供了高效的金属@碳纳米复合材料合成路径。优化的Ni@C-40在电催化反应中表现出优异的性能，展示了良好的工业应用前景。
中科精研的产品在这一领域具有重要的应用潜力，尤其是在催化剂的开发和应用方面。中科精研致力于提供先进的材料解决方案，包括基于新型纳米复合材料的电催化剂和其他相关产品，旨在提升催化效率、降低成本并优化工业生产过程。通过这些创新产品，中科精研将推动催化技术的进步，并为相关行业的可持续发展做出贡献。
如果您对设备有兴趣，欢迎联系张老师：13121391941
