随着全球能源需求的不断增长和环境问题的日益突出，氢能作为一种清洁、高效的二次能源，受到了广泛关注。然而，氢气的高效生产依赖于整体水分解技术，而传统的贵金属基催化剂存在高成本和资源有限等问题。近日，中国科学技术大学陈维教授团队在《ACS Applied Energy Materials》上发表了一篇题为《Ultra-Fast Synthesis of Non-Noble Metal-Based Electrocatalysts for Overall Water Splitting》的论文，报道了一种超快速热合成技术，成功制备出高效的非贵金属基电催化剂，为可持续能源的发展提供了新路径。
该论文提出了一种新颖的超快速热合成（∼1秒）方法，成功制备了多种高性能非贵金属基催化剂。这些催化剂包括Ni-Mo@ACF（用于氢析出反应，HER）和NiFe@ACF（用于氧析出反应，OER）。研究表明，这两种催化剂在1 M KOH中表现出卓越的电催化性能：整体水分解装置仅需1.60 V电压即可驱动10 mA cm⁻²的电流密度。
论文详细描述了超快速热合成技术的优越性：不仅提高了反应效率，还确保了催化剂的结构稳定性和电化学活性。这一技术为高效、低成本催化剂的制备提供了可能，并拓展了其在能源存储和转换领域的应用潜力。

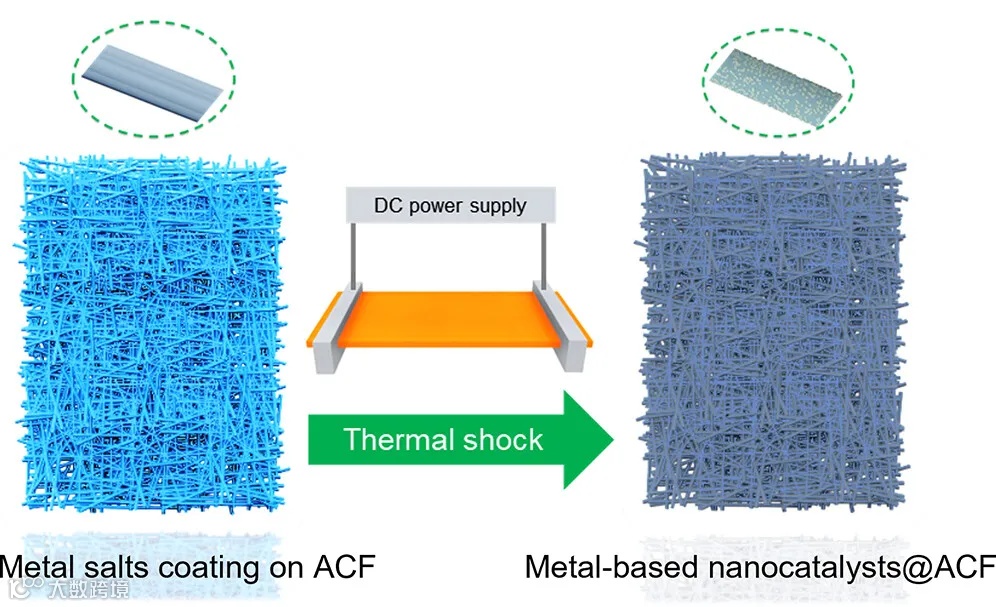

图1.
制备流程图，展示超快速热合成方法如何在活性碳毡（ACF）基底上沉积金属纳米材料，形成均匀分布的Ni-Mo和NiFe催化剂。

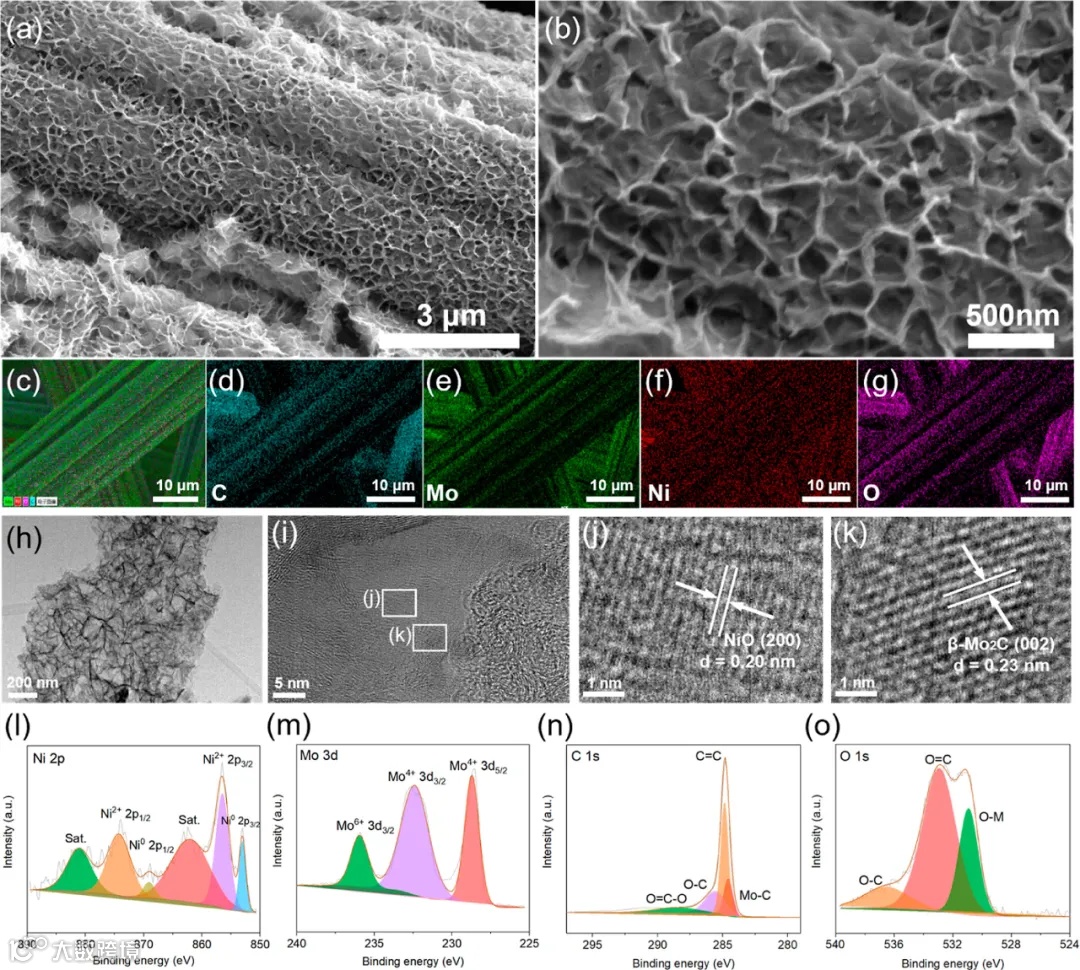

图2.
SEM图像显示Ni-Mo@ACF催化剂的微观结构，纳米片均匀分布在碳毡上。

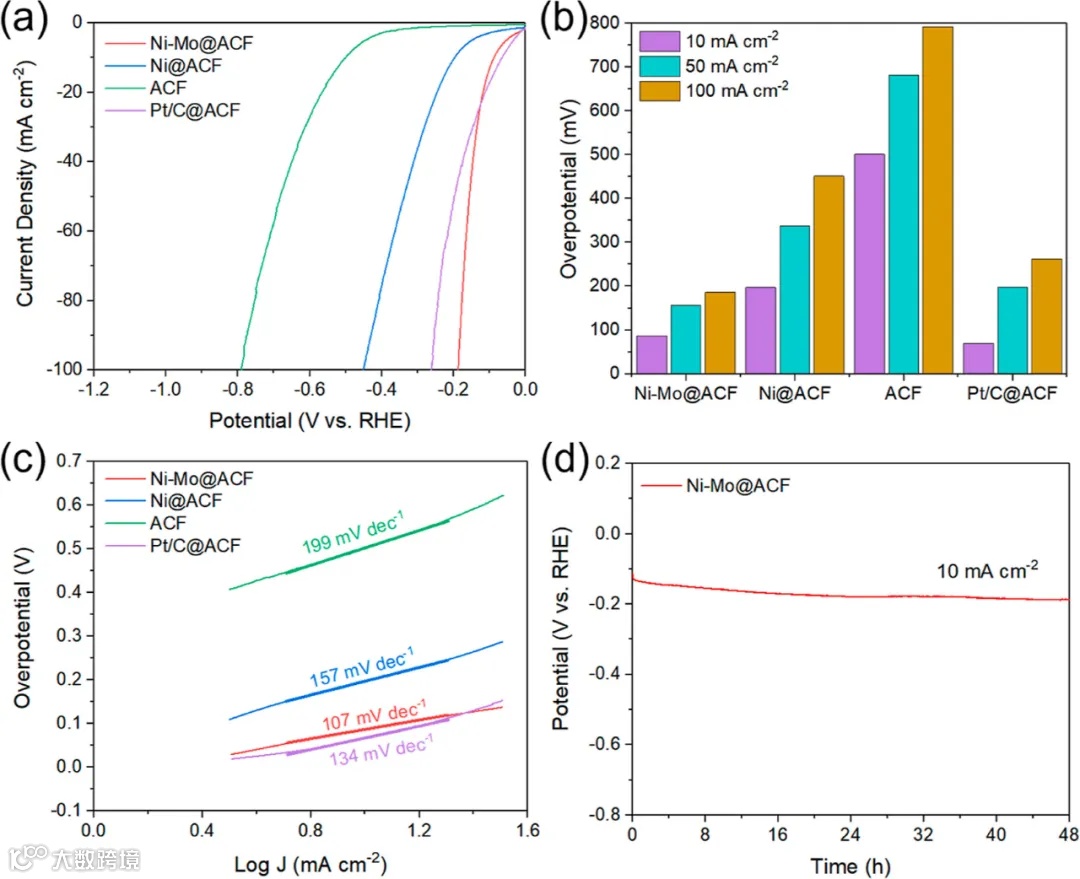

图3.
电化学测试结果，Ni-Mo@ACF在HER中的性能表现。其过电位低于100 mV（10 mA cm⁻²），显著优于传统贵金属催化剂。

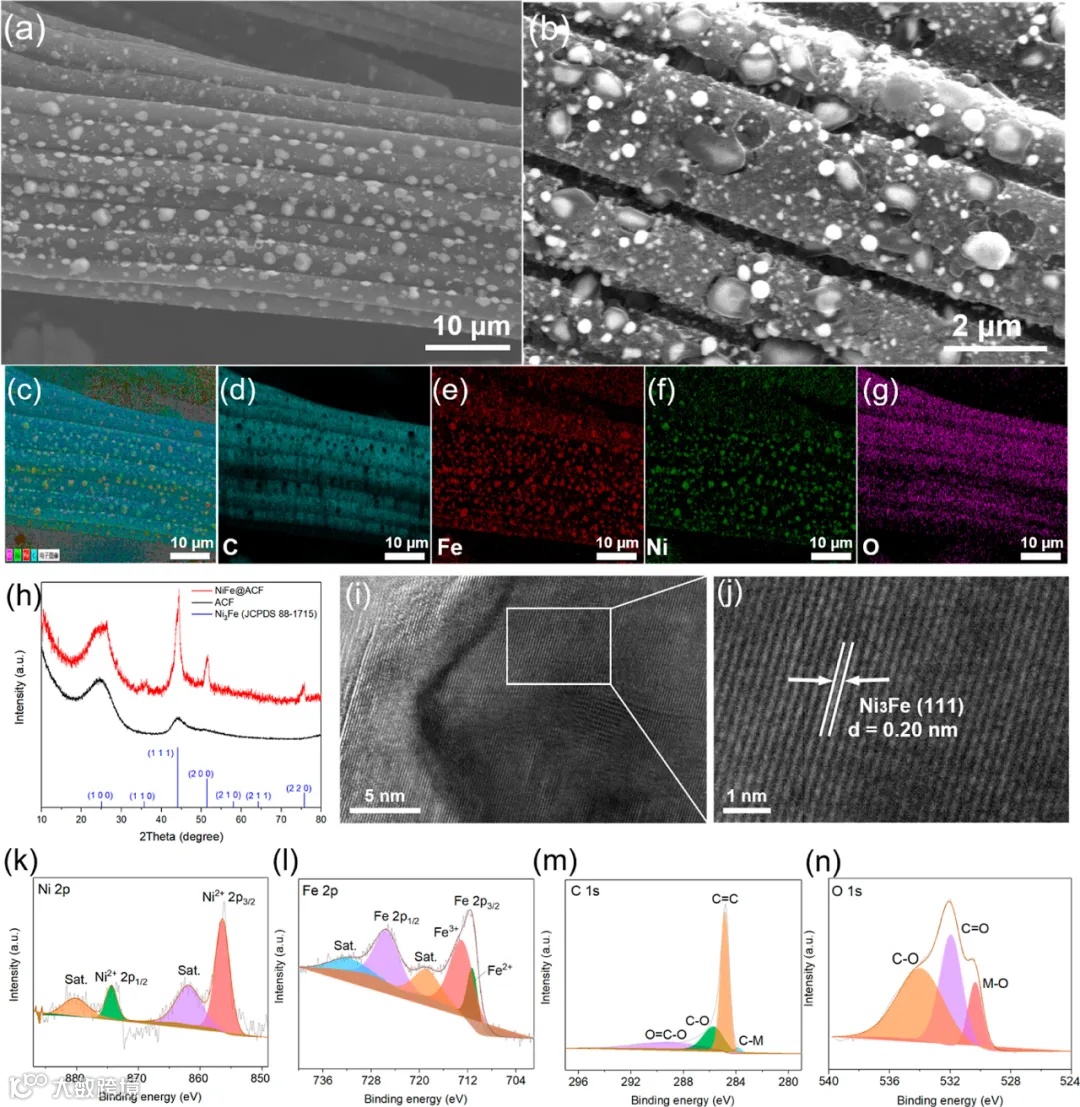

图4.
NiFe@ACF催化剂的结构表征，XRD和XPS分析确认了NiFe合金的形成。

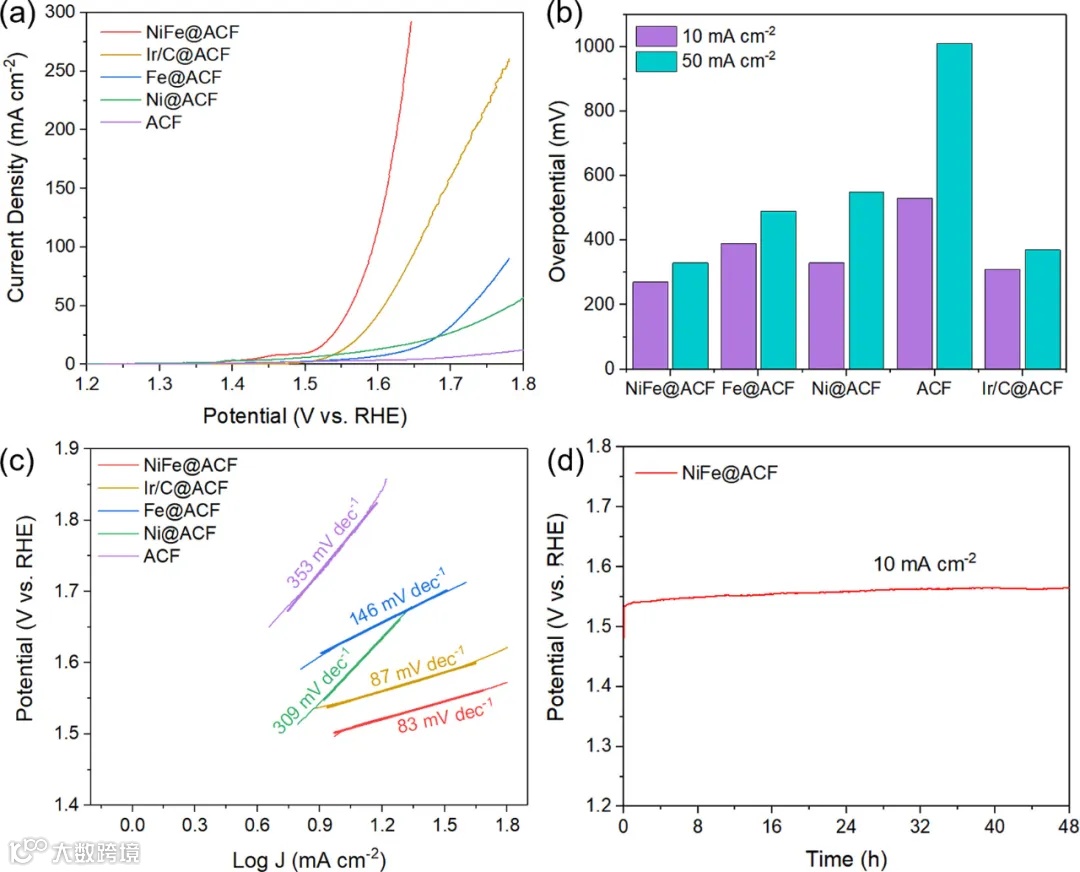

图5.
NiFe@ACF在OER中的电化学性能。其在较低过电位下实现了高电流密度，且长期稳定。

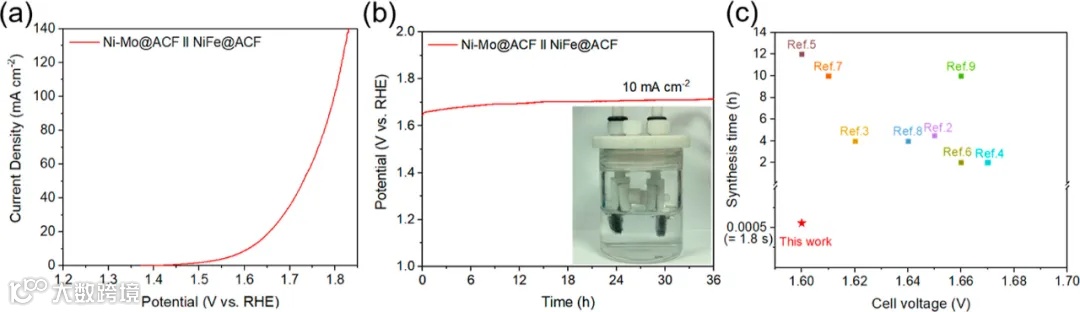

图6.
整体水分解装置测试，展示由Ni-Mo@ACF和NiFe@ACF组成的双电极系统在1.60 V下的高效电解水性能。
本研究展示的超快速热合成技术突破了传统制备方法的局限性，显著缩短了催化剂制备时间，并成功应用于多种非贵金属基材料。相比于传统热处理工艺，该方法不仅能节省大量能源，还能实现催化剂性能的精准调控。
未来，这一技术可进一步优化，用于制备更广泛的功能性材料。研究团队还指出，提升催化剂的稳定性和降低水分解电压将是下一步研究的重点。此外，该技术的工业化潜力巨大，有望在大规模氢能生产、燃料电池及其他清洁能源系统中得到应用。
在绿色能源技术发展中，深圳中科精研始终走在前列。公司自主研发的焦耳超快加热装置可在毫秒级实现材料的高效热处理，为高性能电催化剂的快速制备提供了核心技术支持。同时，中科精研的高通量全自动加热装置能够实现多样化材料的精准加工，有助于加速科研成果向产业应用的转化。未来，公司将继续致力于为新能源材料领域提供全方位的设备和技术解决方案，助力实现碳中和目标。
欢迎关注我们的公众号或访问官方网站（https://www.zhongkejingyan.com.cn/
如果您对设备有兴趣，欢迎联系张老师：13121391941
