氨（NH₃）作为一种重要的工业化学品和潜在的清洁能源载体，在多个领域有着广泛应用。然而，传统的哈伯-博施法合成氨过程能耗高、碳排放量大。电化学硝酸盐还原反应（NO₃RR）作为一种新兴的绿色合成氨技术，受到广泛关注。河南师范大学高书燕教授团队在《Nano Energy》期刊上发表了题为“Coupling Layered Spraying with Joule Heating to Achieve Efficient CuZn Alloy Synthesis for Self-Powered Nitrate Reduction to Ammonia”的研究论文（2025年3月5日）。该研究通过分层喷涂结合焦耳热处理的方法，制备了CuZn₅合金催化剂，显著提高了NO₃RR过程中的氨合成效率，为绿色合成氨技术的发展提供了新的思路。
-

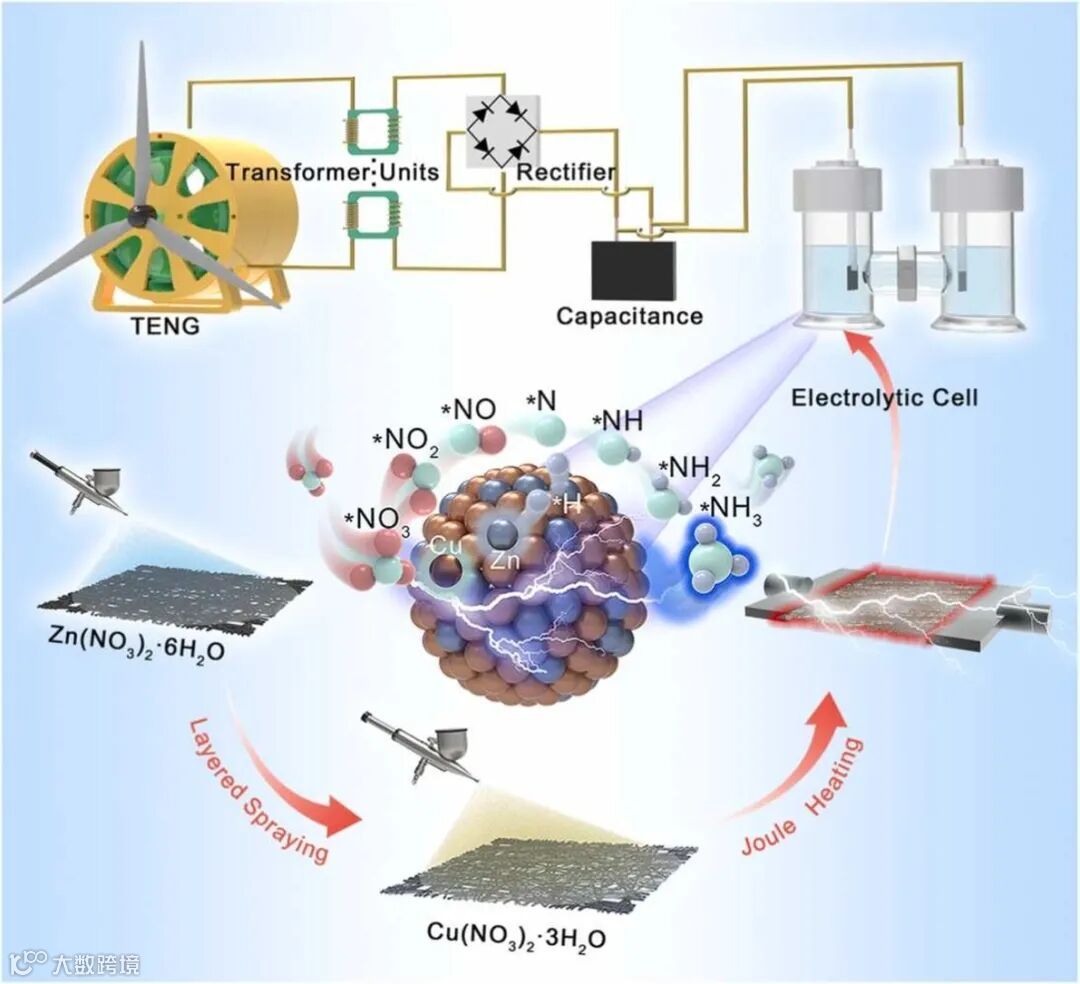

创新催化剂制备方法：通过分层喷涂结合焦耳热处理的方法，快速制备了CuZn₅合金催化剂，优化了催化剂的电子结构和反应活性。
-
卓越的催化性能：所制备的CuZn₅合金催化剂在0.5 M K₂SO₄和0.1 M KNO₃溶液中表现出卓越的性能，氨的法拉第效率高达98.4%，产率达到420 μmol h⁻¹ cm⁻²。
-
自供电NO₃RR系统：构建了一个由高性能摩擦电纳米发电机（TENG）驱动的自供电NO₃RR系统，无需外部电源即可实现氨的高效合成，产率达到54.70 μmol h⁻¹ cm⁻²。

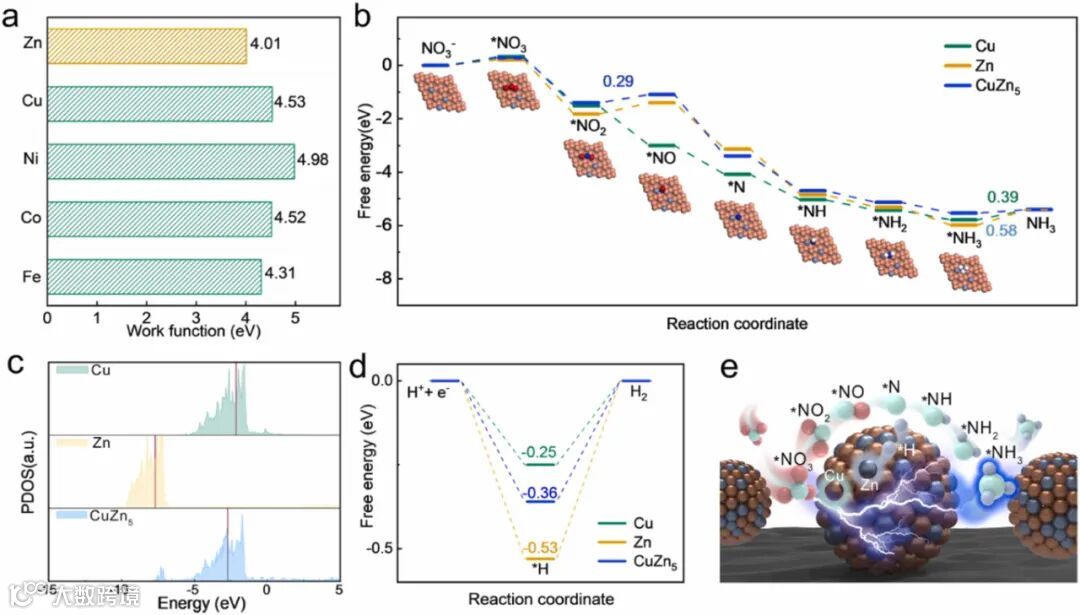

图1：理论研究结果
图1展示了铜锌（CuZn）合金在硝酸盐还原反应（NO₃RR）中的理论研究结果。图1a比较了不同金属的功函数，发现锌的功函数最低，意味着它在抑制析氢反应（HER）的同时，能够为NO₃RR提供更多活性氢（H）。图1b展示了CuZn₅合金的吉布斯自由能变化，表明该合金能够降低反应中间体的吸附能垒。图1c进一步揭示了CuZn₅合金通过优化铜的d带中心位置，增强了对反应中间体的吸附能力。图1d显示，与纯铜相比，CuZn₅合金显著降低了H的吸附自由能（ΔGH），从而抑制了HER的发生。

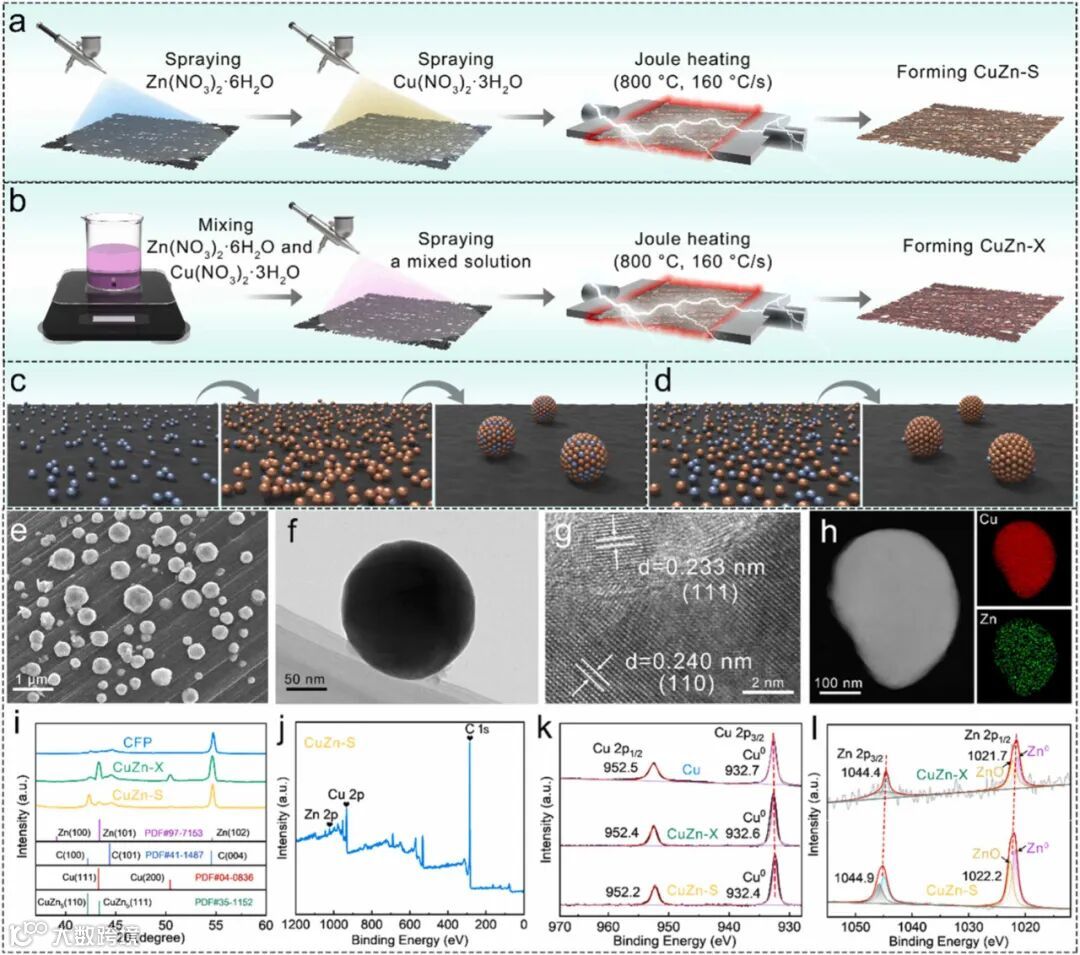

图2：催化剂制备过程及其结构表征
图2详细介绍了CuZn合金催化剂的制备过程及其结构表征。图2a展示了基于分层喷涂和焦耳热处理的CuZn合金（CuZn-S）的合成方法。图2e和2f通过扫描电子显微镜（SEM）和透射电子显微镜（TEM）展示了CuZn-S的球形纳米结构，平均粒径约为311纳米，且分布均匀。图2g的高分辨透射电子显微镜（HRTEM）图像进一步确认了CuZn₅合金的晶格条纹。

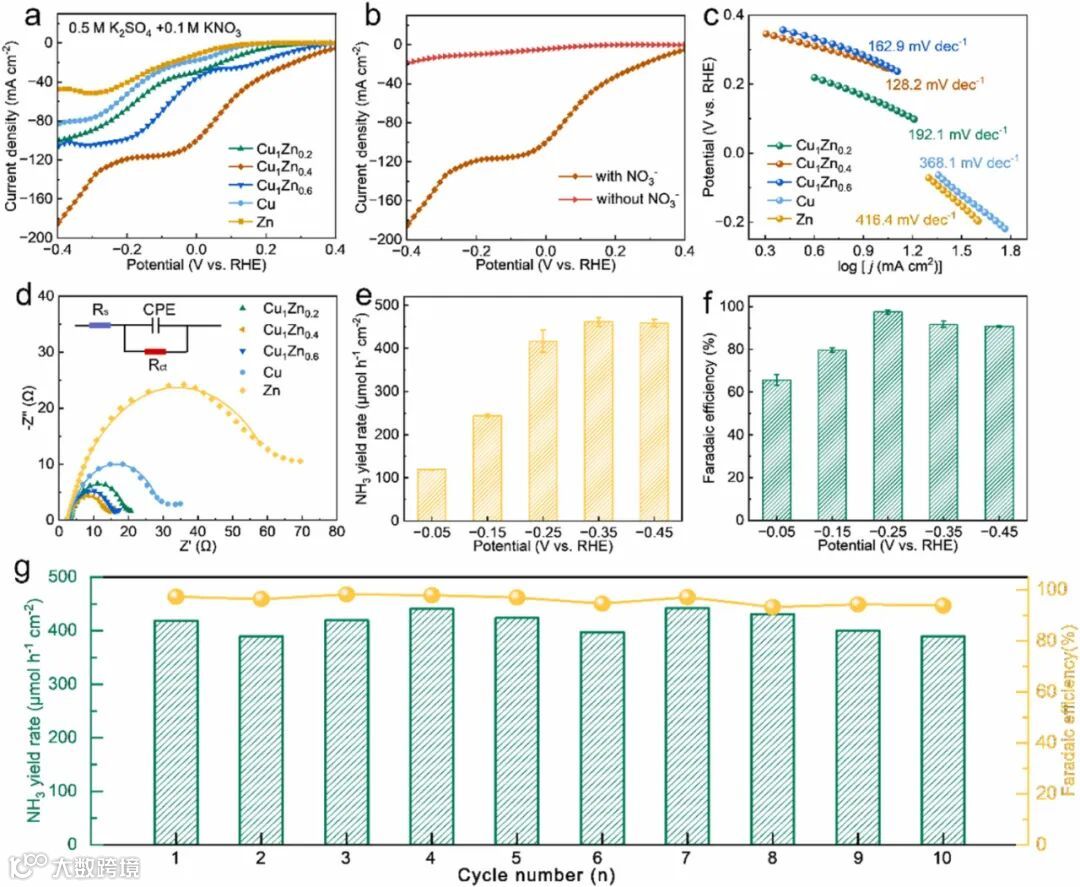

图3：电化学性能
图3展示了CuZn合金催化剂在硝酸盐还原反应（NO₃RR）中的电化学性能。图3a的线性扫描伏安（LSV）曲线表明，CuZn合金的电流密度显著高于纯铜和锌，在-0.4到0.4伏的电位范围内表现出优异的催化活性。图3e和3f展示了Cu₁Zn₀.₄催化剂在不同电位下的氨（NH₃）产率和法拉第效率（FE），在-0.25伏时达到最佳性能，产率高达420 μmol h⁻¹ cm⁻²，FE达到98%。

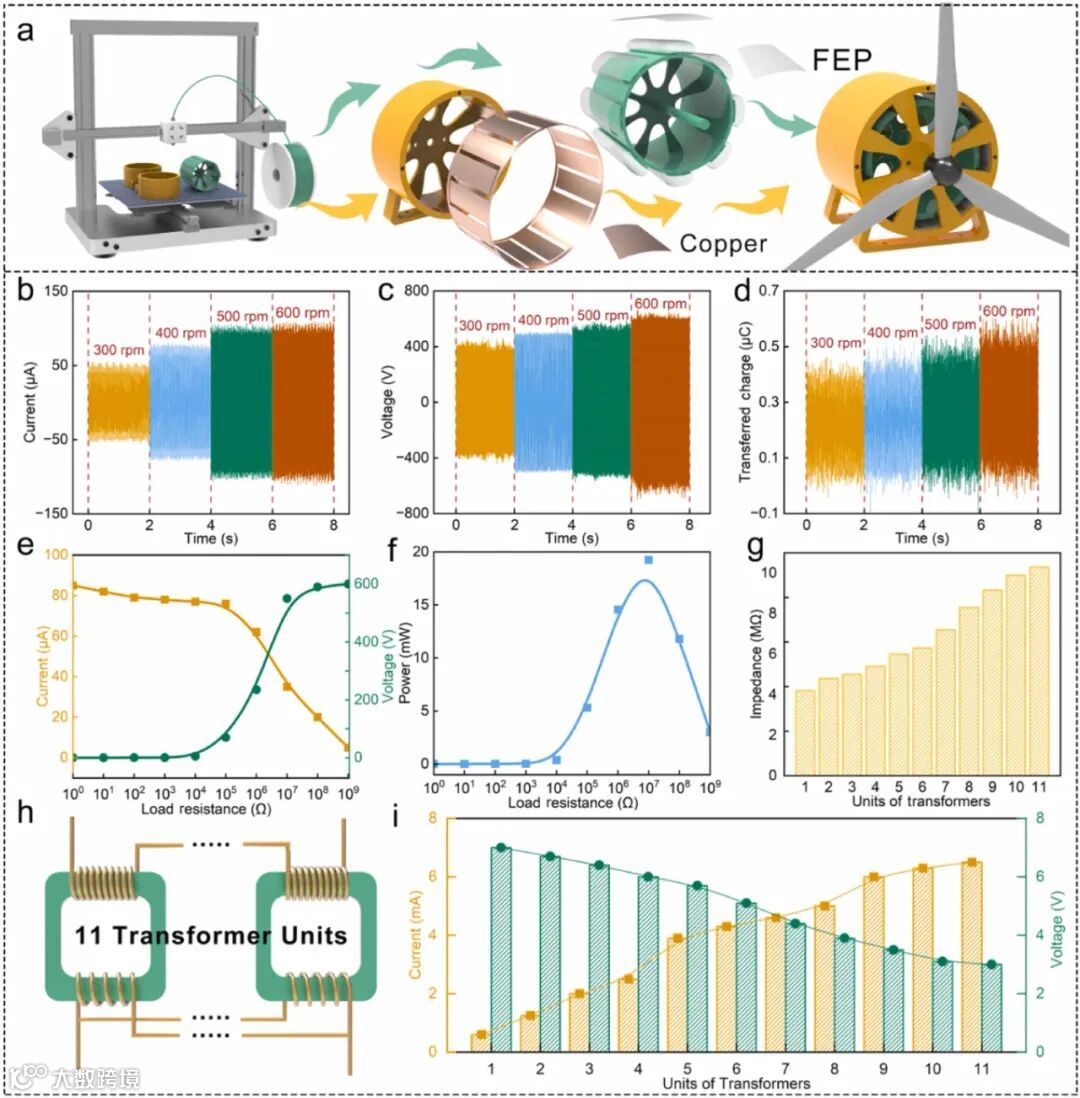

图4：摩擦电纳米发电机（TENG）设计和性能
图4展示了3D打印的摩擦电纳米发电机（3DP-TENG）的设计和性能。图4a为3DP-TENG的结构示意图，由内转子和两个对称的外定子组成，全部由聚乳酸（PLA）制成。图4b-d展示了3DP-TENG在不同转速下的输出特性，包括短路电流、开路电压和转移电荷。

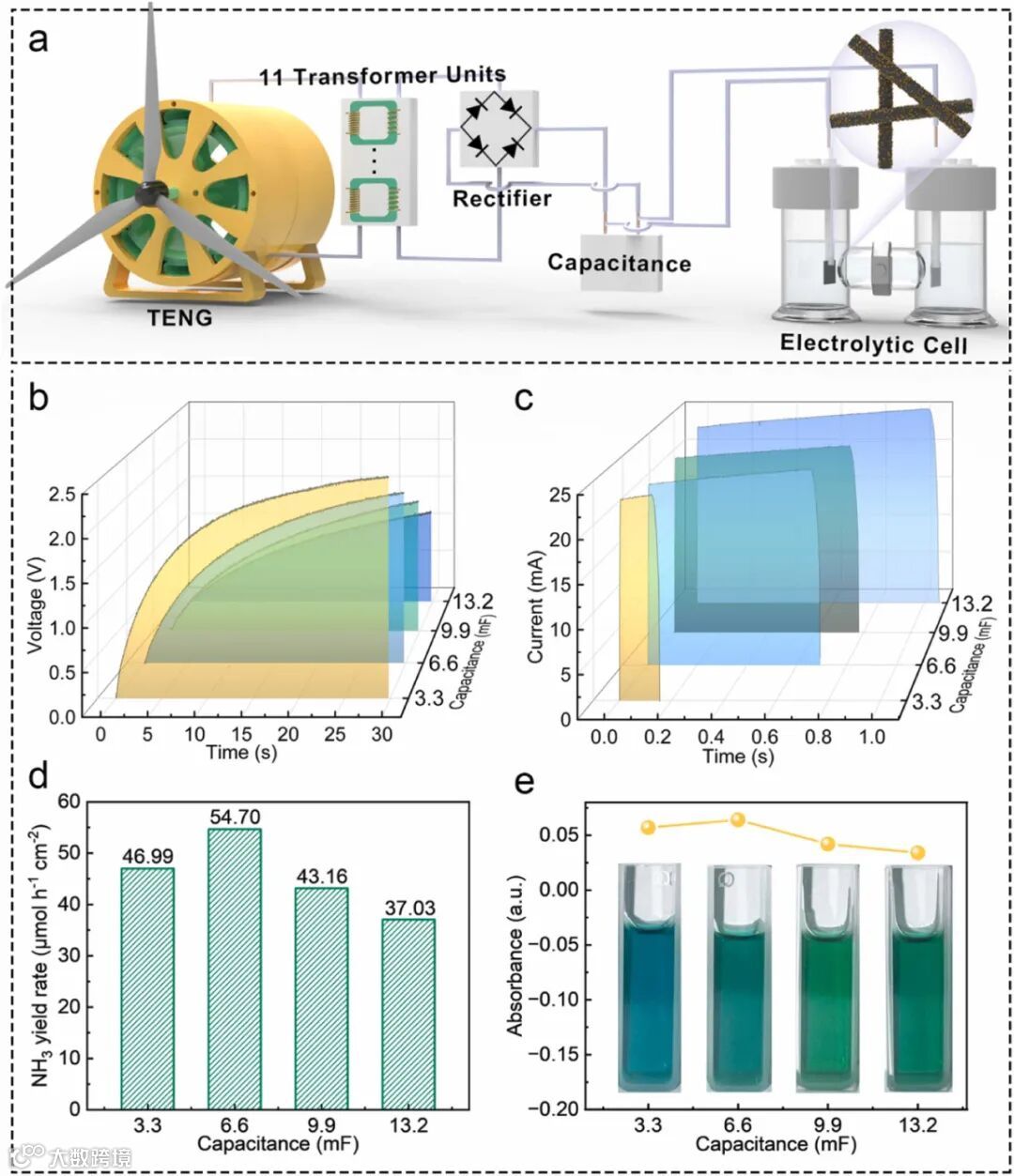

图5：自供电NO₃RR系统的整体设计和性能
图5展示了自供电硝酸盐还原反应（NO₃RR）系统的整体设计和性能。图5a为系统的示意图，由3DP-TENG、控制电路和电化学反应池组成。图5d和5e展示了在不同电容值条件下，系统的氨产率和吸光度变化，最终在6.6 mF的电容条件下，氨产率达到最高值54.70 μmol h⁻¹ cm⁻²。
本研究通过理论计算和实验验证，成功开发了一种基于铜锌（CuZn₅）合金的高效催化剂，用于电化学硝酸盐还原反应（NO₃RR）合成氨（NH₃）。研究团队采用分层喷涂结合焦耳热处理的策略，快速合成了CuZn₅合金催化剂，实现了98.4%的氨法拉第效率（FE）和420 μmol h⁻¹ cm⁻²的产率。此外，该研究将高性能摩擦电纳米发电机（TENG）与NO₃RR系统集成，构建了自供电的NO₃RR系统，无需外部电源即可实现54.70 μmol h⁻¹ cm⁻²的氨产率，为利用清洁能源生产高附加值化学品提供了新思路。这一成果不仅显著降低了对传统化石燃料的依赖，减少了碳排放，还展示了自供电氨合成技术在工业应用中的巨大潜力。未来的研究方向将聚焦于优化催化剂性能、提升系统稳定性和能量转换效率，以推动该技术的工业化应用。
深圳中科精研科技有限公司提供的高温焦耳加热设备，为材料科学领域提供了强有力的技术支持。该公司的高温焦耳加热设备能够实现快速升温和高压技术，使载体在极短时间内达到超快热冲击效果，这与河南师范大学研究团队采用的分层喷涂结合焦耳热处理的方法制备CuZn₅合金催化剂的方法高度一致。中科精研的设备在高温试验过程中实现更高效的材料合成和性能测试，推动材料科学的发展和创新，特别是在催化剂的合成领域展现出巨大潜力。通过使用中科精研的高温焦耳加热设备，科研工作者可以在高温试验过程中实现更高效的材料合成和性能测试，从而推动绿色化学与可持续能源技术相结合的发展。
欢迎关注我们的公众号或访问官方网站：
https://www.zhongkejingyan.com.cn/
如果您对设备有兴趣，欢迎联系张老师：13121391941
