随着全球能源危机和环境问题的日益加剧，寻找高效且可持续的能源转换技术已成为全球研究的重点。固体氧化物燃料电池（SOFC）因其高效、环保的特性，在发电和供热等领域展现出巨大的应用潜力。然而，降低工作温度以减少成本和延长设备寿命的同时，也带来了电池性能的瓶颈。山东科技大学的最新研究通过引入高温冲击（HTS）技术，成功开发了一种性能优越的SOFC空气电极材料，为解决这一技术难题提供了新的思路。
研究概述
在2024年10月6日，山东科技大学刘瑞和邱鹏团队在《ACS Applied Materials & Interfaces》期刊上发表了题为“通过高温冲击提升固体氧化物电化学电池LSCF空气电极电催化活性”的研究成果。研究团队采用了HTS技术制备出La0.6Sr0.4Co0.2Fe0.8O3−δ（LSCF）空气电极，并通过优化材料的微观结构和氧空位浓度，显著提升了其低温性能。这一突破性研究为未来SOFC空气电极的高效制备提供了新途径。
高温冲击技术的优势
HTS技术的核心在于能够在较短时间内制备出粒度均匀且纳米级的空气电极材料，同时引入更多的氧空位。与传统的马弗炉煅烧技术相比，HTS-LSCF电极不仅具备更大的比表面积，还拥有更高的氧空位浓度，这极大地改善了氧离子传输效率。实验表明，在700°C的条件下，采用HTS技术的O-SOC和P-SOC分别实现了960 mW/cm²和1.34 W/cm²的峰值功率密度，展示了其显著的电化学性能提升。
电化学性能测试
研究团队通过多种电化学性能测试对HTS-LSCF电极的性能进行了评估。在O-SOC和P-SOC两种模式下，该材料表现出极高的催化活性和较低的极化电阻，显著优于传统的MF-LSCF材料。测试结果表明，HTS-LSCF电极在长时间运行后依然具备良好的稳定性，尤其是在P-SOC模式下，在200小时的持续运行中电压几乎没有下降，显示了其在实际应用中的潜力。
图文解析
为了更直观地展示HTS技术的优势，研究团队通过以下图表详细对比了HTS-LSCF和MF-LSCF的微观结构、比表面积和氧空位浓度：

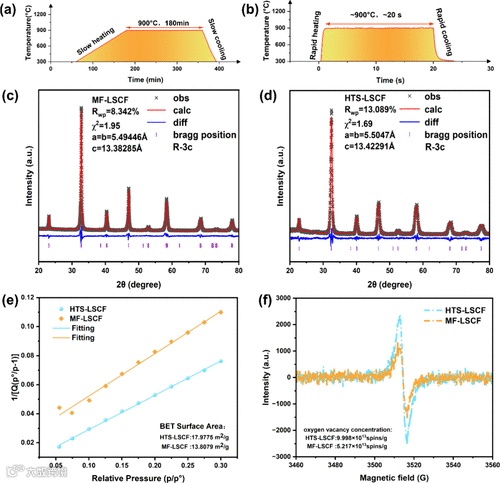

图1：展示了HTS-LSCF和MF-LSCF空气电极的制备过程。图1a和图1b分别展示了两种技术的制备方法，其中HTS技术显著缩短了制备时间并提升了效率。图1c和1d展示了晶体结构的变化，表明HTS-LSCF的晶格略有膨胀。图1e展示了HTS-LSCF和MF-LSCF的比表面积对比，HTS-LSCF具有更大的比表面积，提供了更多电催化活性位点。图1f则展示了更高的氧空位浓度，这显著提升了该材料的氧离子传输速率。

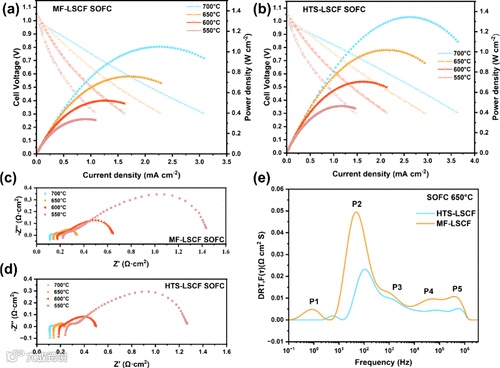

图2：图2展示了HTS-LSCF和MF-LSCF在氧离子导体SOFC (O-SOC)中的电化学性能。图2a-d分别展示了两种空气电极的极化曲线和阻抗谱，HTS-LSCF表现出显著的优势，包括更低的极化电阻和更高的峰值功率密度。图2e进一步展示了阻抗谱和DRT曲线，证明了HTS-LSCF的氧表面交换速率更高。

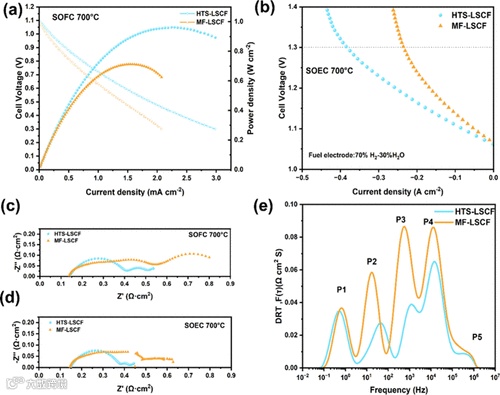

图3：图3对比了HTS-LSCF和MF-LSCF在质子导体SOFC (P-SOC)中的表现。图3a-d展示了P-SOC在燃料电池模式下的电化学性能，HTS-LSCF的性能优势再次得到验证。图3e展示了在650°C下的DRT曲线，表明HTS-LSCF在氧吸附和氧表面交换方面具有更低的阻抗。

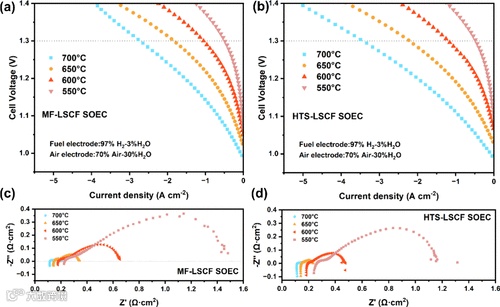

图4：展示了HTS-LSCF和MF-LSCF在P-SOC电解槽模式下的性能表现，HTS-LSCF具有更高的峰值功率密度和更低的极化电阻。

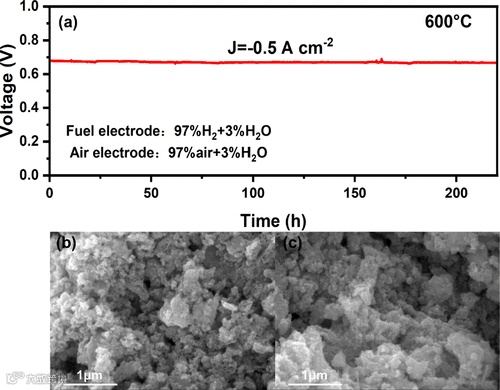

图5：展示了HTS-LSCF电极在P-SOC中的长期稳定性。图5a展示了电池在200小时持续运行后电压无明显变化，图5b和5c展示了电极在长时间运行后的微观结构，证明其结构稳定性良好。
结论与展望
这项研究首次将高温冲击（HTS）技术应用于LSCF空气电极的制备，并成功制备出具有优异性能的材料。与传统技术相比，HTS-LSCF在比表面积、氧空位浓度及电化学性能方面都有了显著提升，并且在实际应用中展现出了良好的稳定性和长效性。未来HTS技术在高性能SOFC电极材料制备中的应用前景广阔，有望推动清洁能源领域的进一步发展。
在高性能材料领域，中科精研提供的HTS系列焦耳加热装置在超快速加热、精准温控和材料微观结构优化方面表现卓越，尤其适用于前沿纳米材料的研发和性能提升。中科精研的设备能够帮助科研团队高效合成高性能材料，显著提高生产效率、降低研发成本，是科研实验室及工业应用中的重要助力。
