创新催化剂设计：该团队选择了Cu2O纳米粒子作为铜组分，并以银（Ag）作为第二金属，优化了Ag-Cu2O界面催化剂，显著提升了C2H4的选择性和产率。
性能突破：在650 mA cm−2的电流密度下，Ag-Cu2O催化剂展现出73.6%的C2+法拉第效率（FE），并在429.1 mA cm−2的局部电流密度下获得了66.0%的FEC2H4，超越了所有报道的Cu基电催化剂。
机理深入：原位拉曼光谱和理论计算揭示了Ag/Cu2O界面如何促进CO生成和C-C耦合，增强了对CO2电还原过程的理解。
-
催化剂表征：通过XRD、XPS、XANES和EXAFS等技术对Ag-Cu2O界面催化剂进行了详细表征，确认了Cu的氧化态为+1，与XPS结果一致。 -
电催化性能测试：在中性电解质中，最佳的Ag/Cu2O催化剂显著提高了C2H4的FE，Ag/Cu2O催化剂的FEC2+含量高达73.5%，C2+/C1高达10.4。 -
原位拉曼光谱：观察到Ag/Cu2O界面促进了C2H4的生成，增加了活性位周围的CO覆盖率，并调节了Cu的电子态。 -
理论计算：DFT计算证实了Ag/Cu2O界面处CO生成和C-C耦合的增强，为催化剂设计提供了理论支持。
-

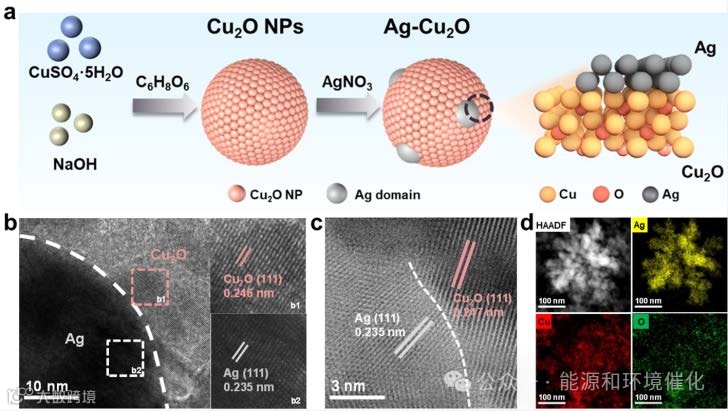

图1：展示了Ag-Cu2O-X的制备过程和HRTEM图像，以及Ag-Cu2O-0.10的HAADF-STEM图像和元素分布。
-

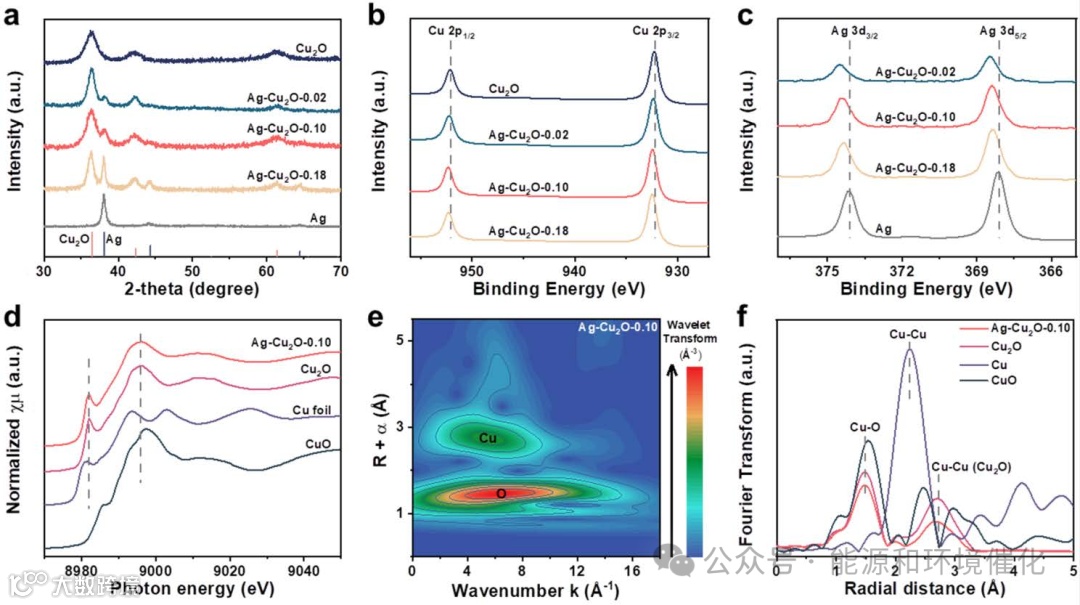

图2：XRD、XPS和XANES等表征结果，揭示了Ag-Cu2O界面催化剂的组成和表面状态。
-

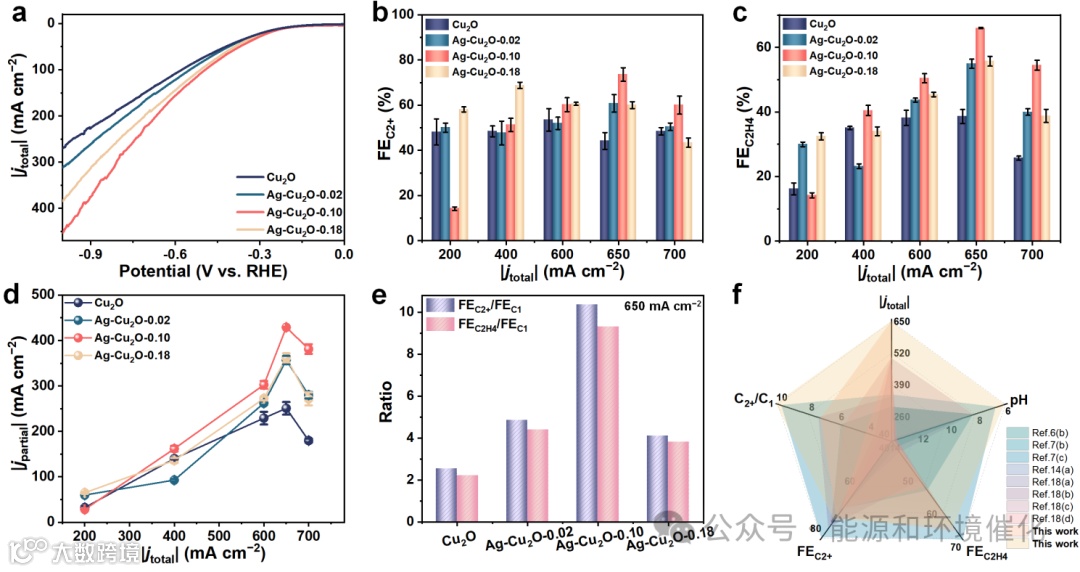

图3：LSV曲线和FE数据，展示了Ag-Cu2O催化剂在CO2RR反应中的优异性能。
-

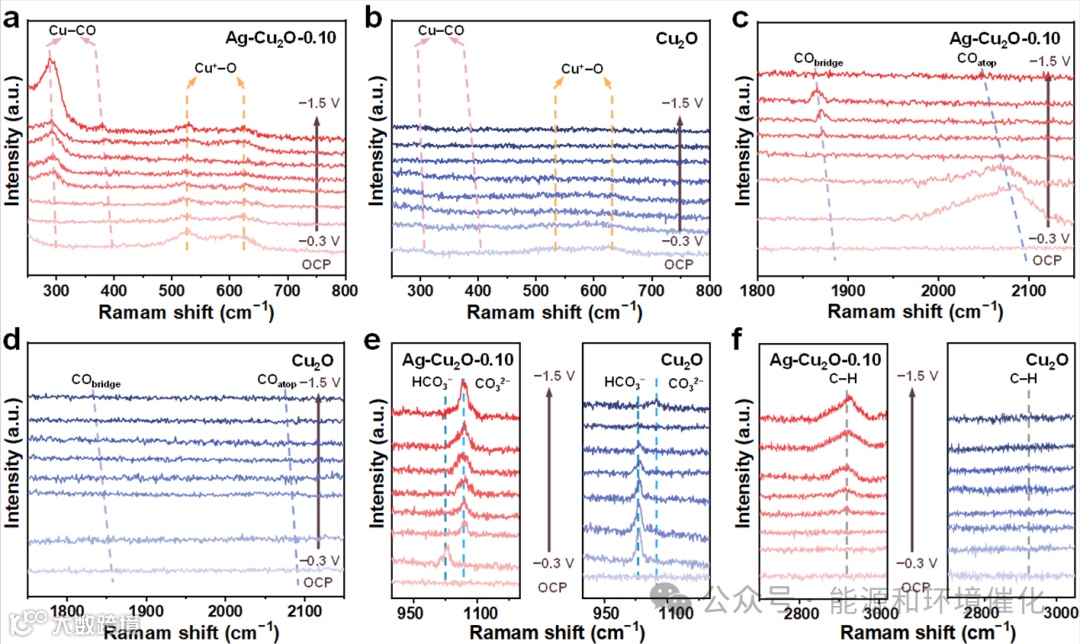

图4：原位拉曼光谱结果，证实了Ag/Cu2O界面结构对CO覆盖率和质子供体覆盖率的影响。
-

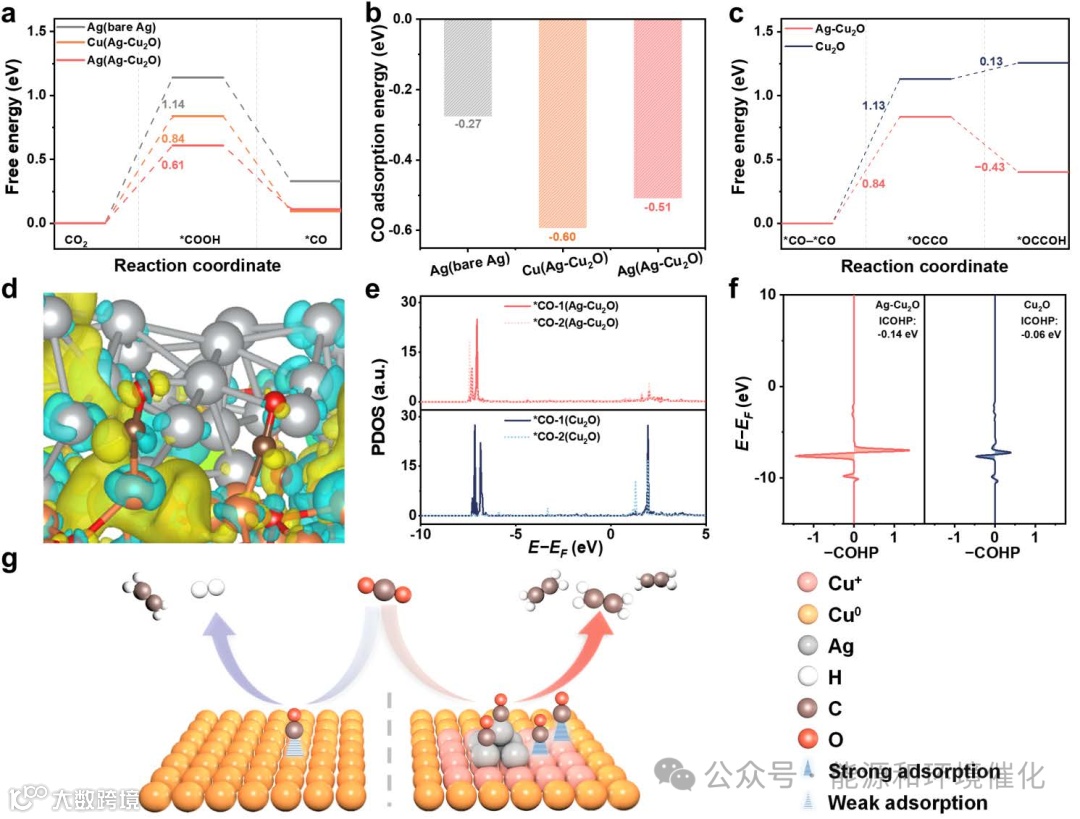

图5：DFT计算结果，揭示了CO在Ag和Cu位上的吸附能，以及C2H4反应途径关键步骤的自由能。
如果您对设备有兴趣，欢迎联系张老师：13121391941
