焦耳加热法制备光催化材料--ZnO:CuO纳米复合物

随着环境污染和能源危机的日益严重，光催化技术作为一种绿色、高效的环境治理和能源转换手段，受到了广泛关注。光催化剂的性能直接影响其在环境净化和能源转换中的效果。近年来，过渡金属氧化物（TMOs）因其独特的物理化学性质，如导电性、磁性和发光性，成为光催化领域的研究热点。特别是ZnO和CuO，由于其优异的光催化活性和环境友好性，被广泛研究和应用。然而，单一材料的光催化效率往往受到限制，因此，通过构建复合材料来提高光催化性能成为研究的重点。

在本研究中，研究人员深入探讨了过渡金属氧化物（TMOs）在光催化过程中的应用，尤其关注了如何提高其在日光照射下的效率。图1展示了TMOs光催化作用的基本机制（图1a）以及不同TMOs的带隙与常见氧化还原对的比较（图1b）。我们选择了ZnO和CuO作为模型体系，通过焦耳加热法生长相应的氧化物纳米结构，并结合Zn的电化学腐蚀，以期构建高效的光催化剂。

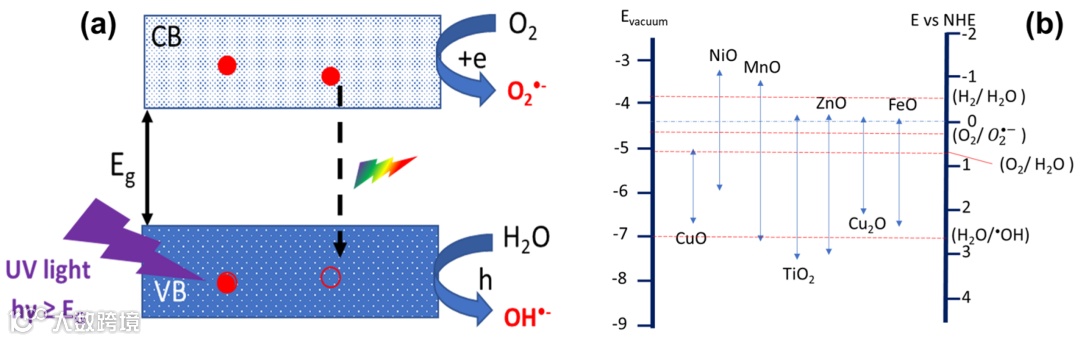

图1. (a) TMO中光催化过程的示意图。(b) 相关TMOs的带隙与常见氧化还原对的带隙的比较图。

所采用的焦耳加热系统如图2所示，通过电阻加热制备了三种不同系列的样品：单根金属丝（SWs）、浸没金属丝（IWs）和编织金属丝（BWs）。

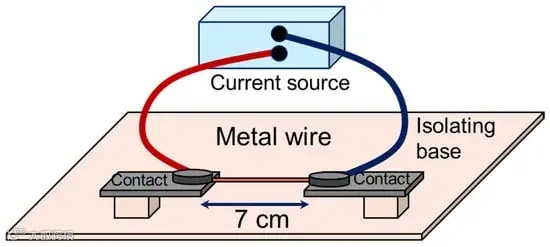

图2. 电阻加热系统的实验示意图。

利用扫描电子显微镜（SEM）和能量色散X射线光谱（EDS）等技术对样品的形貌和成分进行了详细表征。如图3和图4所示，SWZN和SWCU样品分别显示了ZnO和CuO纳米结构的均匀生长；而IWZN和IWCU样品则展示了复合结构的形成，其中ZnO和CuO在不同金属基底上生长。

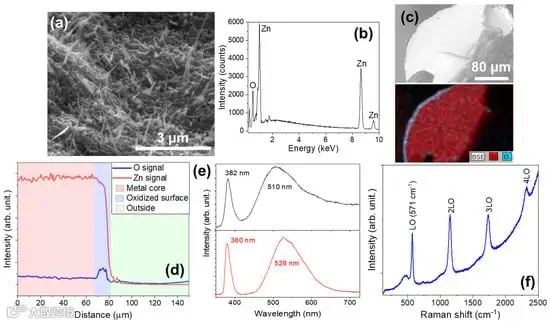

图3. SWZN样品。

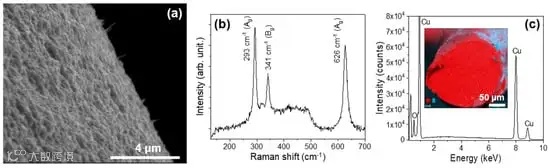

图4. SWCU样品。

进一步地，通过编织Cu和Zn丝形成的BWs样品，在经过焦耳加热后，不仅形成了Zn/ZnO和Cu/CuO结构，还可能形成了CuO/ZnO异质结，这可能进一步提高了光催化性能。图5和图6展示了IWZN和IWCU样品的SEM图像、EDS分析和拉曼光谱，证实了复合结构的存在。

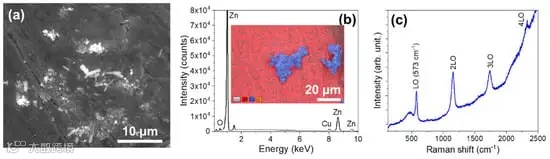

图5. IWZN样品。

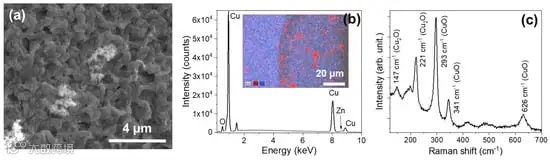

图6. SIWCU样品。

通过SEM图像清晰地呈现了铜锌编织导线样品的微观结构，如图7所示。揭示了在最佳焦耳加热条件下，即9安培电流处理60秒后，纳米线密度的显著增加以及ZnO与CuO之间的交叉掺杂和可能形成的异质结。

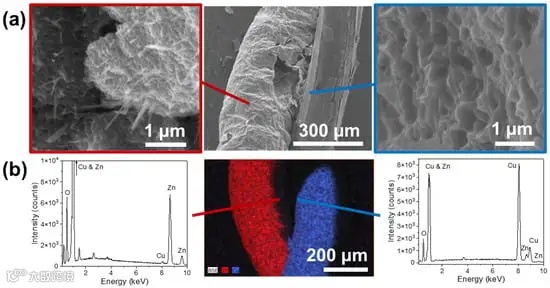

图7. 通过焦耳加热制备的编织Cu和Zn导线样品。

光催化实验结果表明，BWs样品在模拟太阳光照射下表现出了优异的光催化降解性能，如图8所示。特别是在可见光条件下，BWs样品的光催化效率显著提高。图9展示了BWs样品作为光催化剂时，罗丹明B溶液的紫外-可见吸收光谱随时间的变化、浓度比的变化以及伪一级动力学的线性行为。

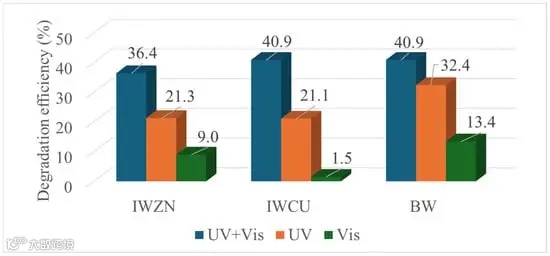

图8. 不同样品组的光催化性能。

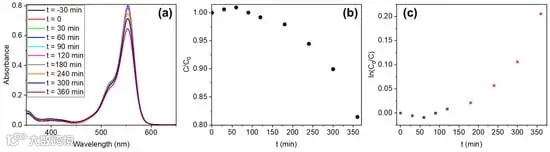

图9. BWs样品光催化降解罗丹明B的光谱变化及动力学分析图。

此外，通过对BW样品在溶液中不同时间的表征，如图10和图11所示，我们观察到了表面形貌的显著变化，从花状微结构到片状结构的转变，以及最终在空气中形成六角形棒状结构。EDS和拉曼光谱分析进一步揭示了这一过程中可能发生的电化学腐蚀现象，如图11和图12所示，这可能与Zn和Cu之间的电偶对形成有关。

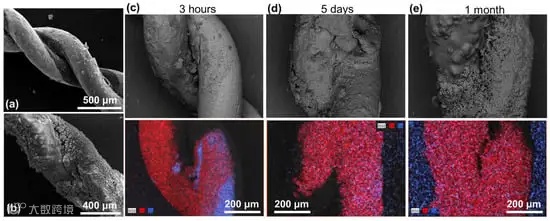

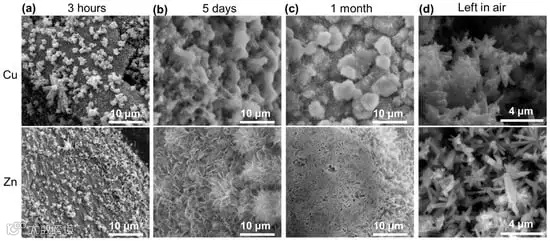

图10. BWs样品在溶液中不同时间后的表面形貌演变图。

图11. BWs样品在溶液中不同时间后的表面元素分布图。

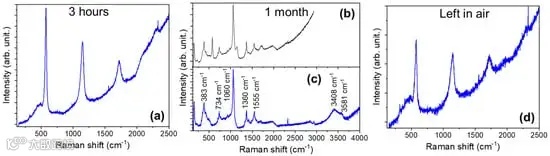

图12. BWs样品经电化学腐蚀后表面拉曼光谱分析图。

综上所述，本研究不仅展示了一种简单、快速、成本低廉的制备氧化物纳米结构的方法，而且通过实验结果证明了这些材料在光催化应用中的潜力，特别是在模拟太阳光照射下的效率提升。这些发现为设计和优化用于环境修复和能源转换的光催化材料提供了重要的理论和实验依据。
