在冶金领域，传统的金属合金生产工艺往往涉及复杂的多步流程，带来了巨大的能源消耗和环境负担。然而，最新发表在Nature的一项研究中，科学家们仅通过一步氧化还原过程成功制备Fe-Ni合金，为可持续金属合成开辟了全新的路径。这项突破不仅简化了合金制备过程，还显著降低了温室气体排放。
冶金生产过程中，通常涉及从矿石提取金属、液相处理、机械热处理等步骤，这些步骤可以追溯至青铜时代。然而，这种方法的高能耗和碳排放占全球温室气体排放的10%。为应对这一挑战，马克斯·普朗克可持续材料研究院的Dierk Raabe院士等人提出了一种一步合成Fe-Ni合金的新方法，这一方法不仅减少了生产步骤，还通过H2氧化还原过程大幅降低了碳排放。
使用这种技术，研究团队将Fe2O3和NiO均匀混合，通过H2加热还原处理，将氧化物直接转化为块体合金，整个过程的温度远低于传统冶金工艺的熔点，且碳排放几乎为零。图1展示了一步法由氧化物合成微结构明确的块体合金的设计过程。相较于传统的多步流程，该技术不仅简单高效，还大幅度减少了温室气体的排放。
图片说明

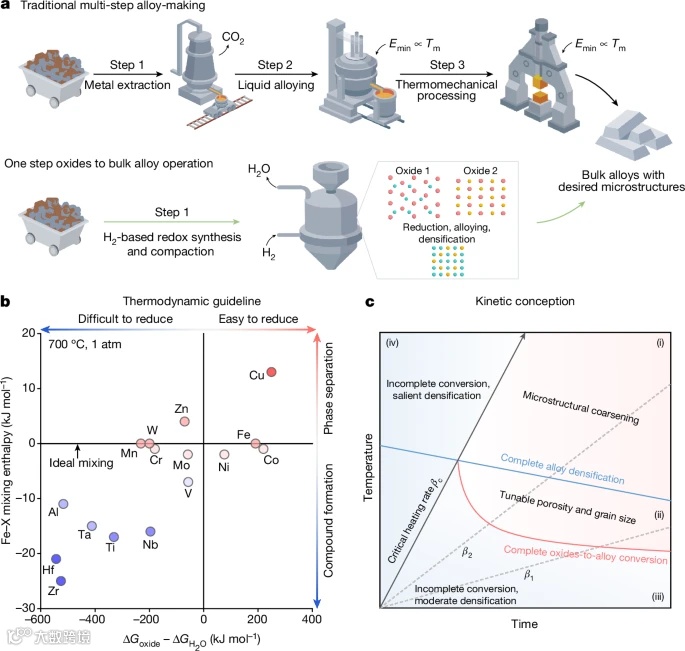

图1：一步法合成Fe-Ni合金的工艺流程示意图。

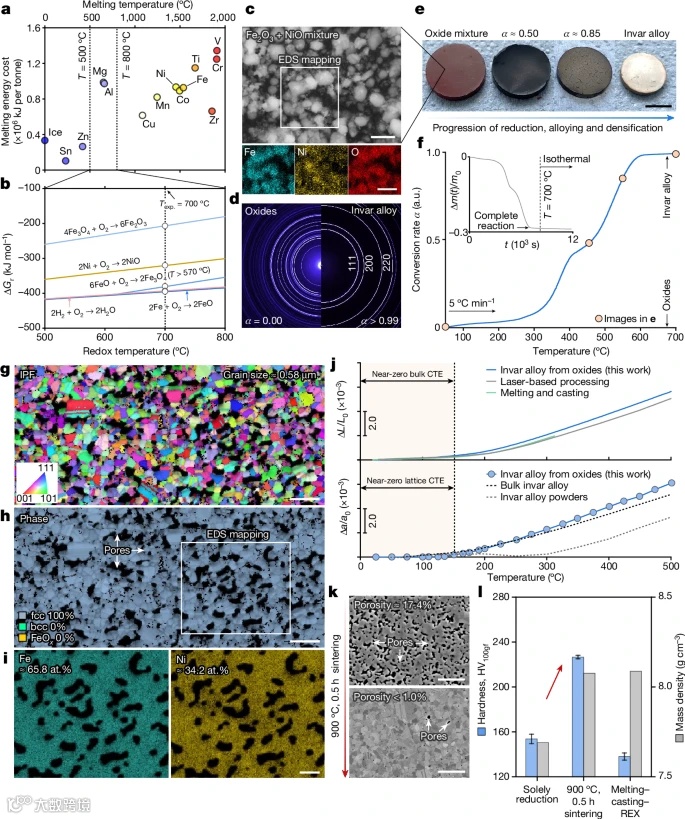

图2：氧化物还原为因瓦合金的微结构表征，显示了合成过程中的晶相变化。

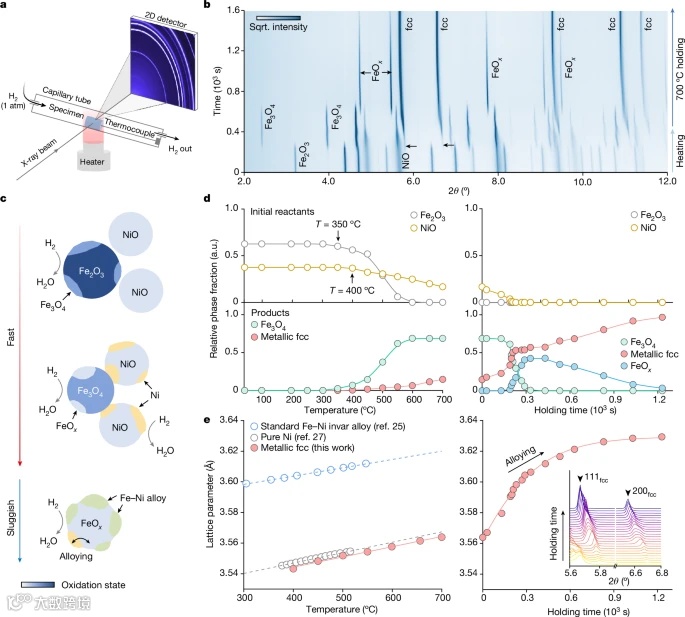

图3：原位X射线衍射表征合成机理，展示了氧化还原反应的不同阶段。

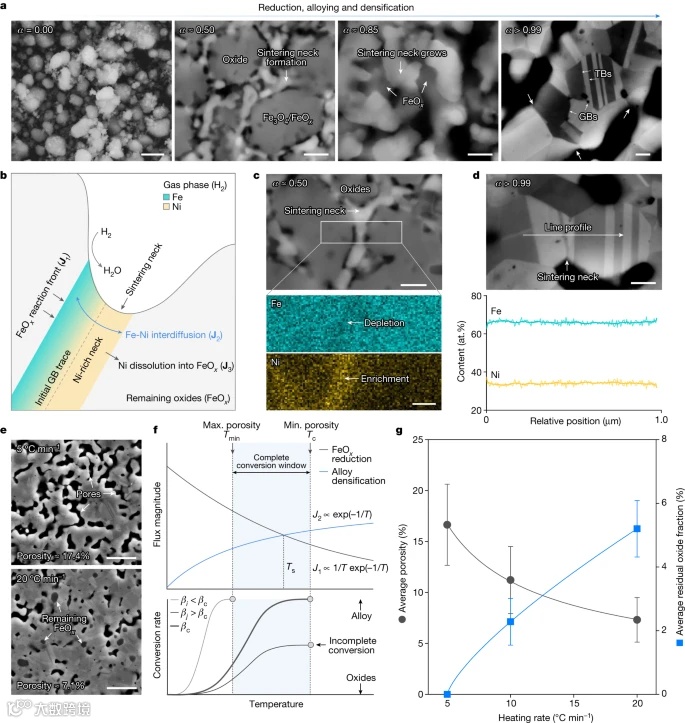

图4：合金的生长动力学分析，详细展示了在不同温度条件下，Fe和Ni原子之间的扩散作用。
技术亮点
一步合成策略具有普适性，不仅适用于Fe-Ni合金，还能够推广到其他过渡金属氧化物的合成。
该方法使用低能耗的H2还原过程，大幅降低了碳排放，符合现代工业对可持续发展的要求。
通过简化合金合成步骤，显著提高了生产效率，减少了环境负担。
总结与展望
这项研究不仅为冶金行业带来了更环保、更高效的金属合成方法，也体现了现代科技在材料加热和控制方面的突破。在实际生产中，材料的精确温控同样至关重要。随着对绿色技术的需求不断增加，许多高温加热设备也在优化升级，进一步助力科研和工业应用。例如，先进的焦耳加热装置通过快速且精确的加热过程，为实验和工业生产中的高温处理提供了理想解决方案，帮助实现更多突破性的应用。
文章链接：
