随着全球能源危机的加剧和环境污染的恶化，如何找到清洁、经济的能源解决方案成为了研究的重点。氢能作为一种未来清洁能源的核心载体，在能源转化领域展现了巨大的潜力。近期，清华大学与北京科技大学的研究团队在《Nature Communications》发表了一项关于利用焦耳自加热技术快速制备高效析氢催化剂的研究成果，展示了这项技术在大规模制氢中的巨大应用前景。
电解水制氢是一种绿色高效的制氢途径，但传统的贵金属催化剂如铂基材料，因高成本和资源稀缺性，限制了其广泛应用。因此，开发成本低、性能优异的非贵金属催化剂成为了研究热点。清华大学材料学院的刘锴副教授和李佳副教授与北京科技大学孙颖慧副教授合作，提出了一种基于碳纳米管薄膜焦耳自加热的快速合成方法，制备出高效稳定的Mo2C/MoC异质纳米催化剂，为大电流密度下的氢气演化反应提供了新的解决方案。
Mo2C/MoC/CNT催化剂的自加热合成过程

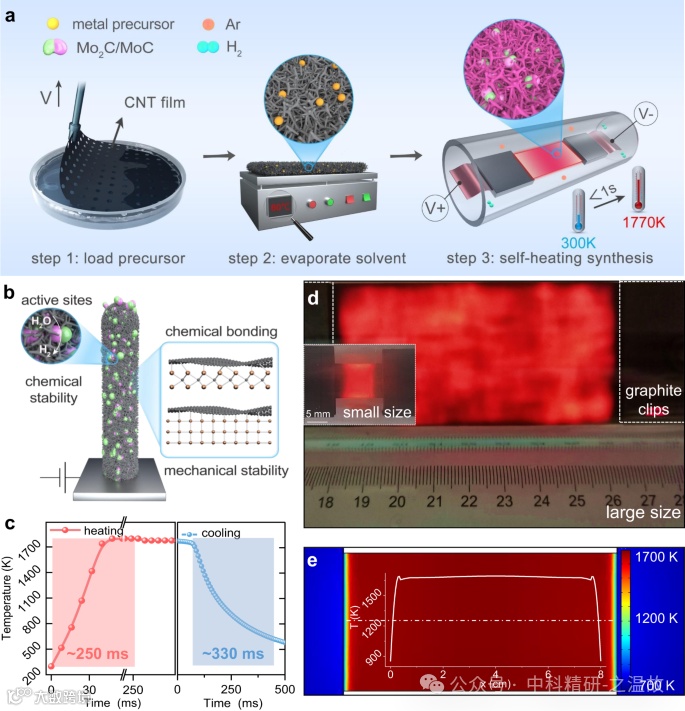

图1展示了利用焦耳自加热技术制备Mo2C/MoC/CNT催化剂的过程。该方法通过在碳纳米管薄膜上施加电压，实现超快速加热，并在纳秒级别的时间内完成纳米颗粒的合成。这一创新工艺极大提高了催化剂的活性与稳定性，有望解决大规模制氢过程中催化剂难以长时间稳定工作的难题。
结构表征与性能展示

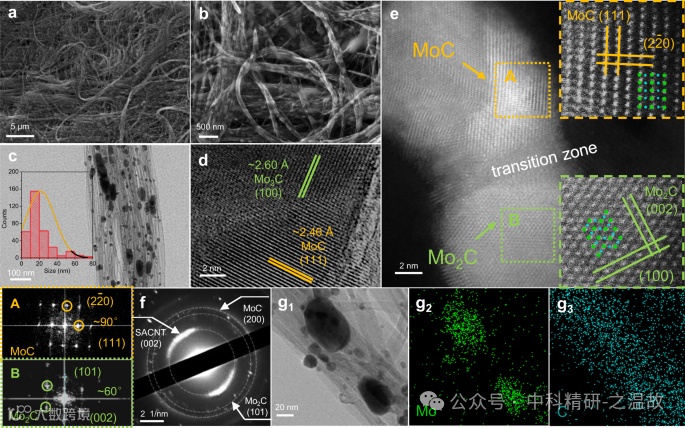

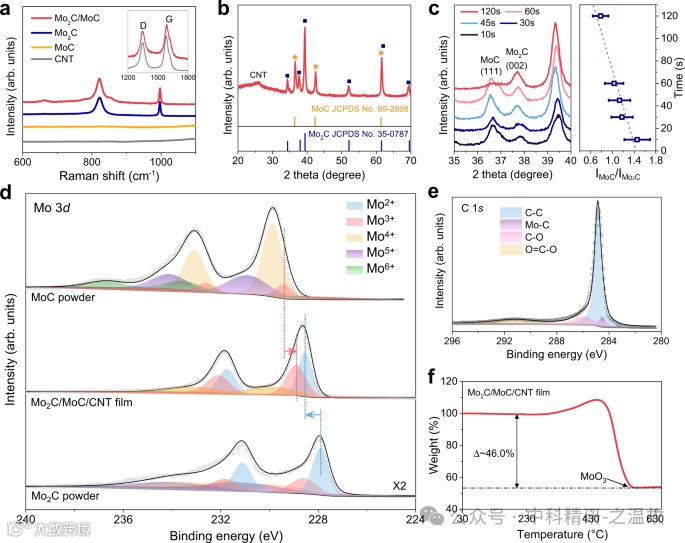

图2和图3展示了该催化剂的多种结构表征手段，从拉曼光谱、XRD图谱到HRTEM图像，详细呈现了Mo2C/MoC异质界面和碳纳米管之间的键合情况。这种键合显著提高了催化剂的机械强度和电化学性能，确保其在高电流密度下表现出色。
电化学测试结果

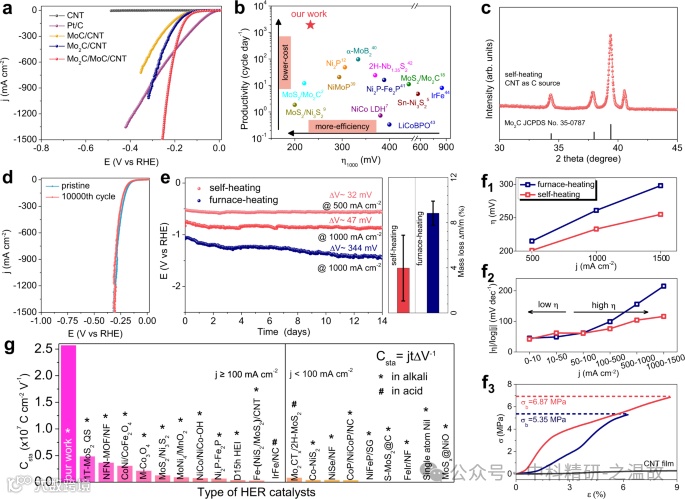

图4通过电化学测试，展示了Mo2C/MoC/CNT催化剂在氢气演化反应（HER）中的优异表现。其在1000 mA cm²电流密度下，过电位仅为233 mV，且在长时间运行后仍能保持高效稳定的催化活性。这一成果为大规模电解水制氢提供了理想的催化剂候选材料。
机制揭示与理论计算

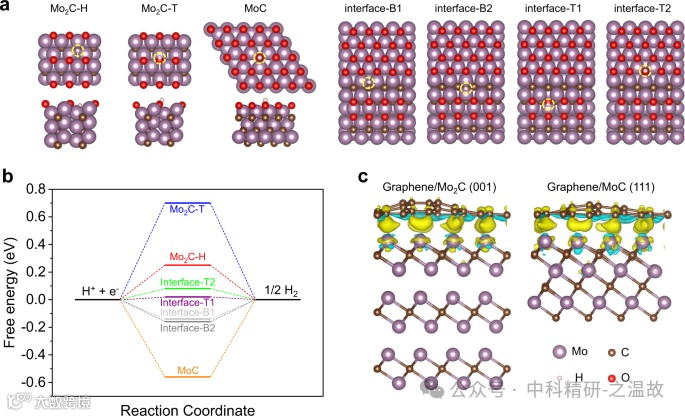

图5通过DFT计算揭示了Mo2C/MoC异质界面的独特优势。研究表明，Mo2C/MoC界面能够提供丰富的氢吸附活性位点，ΔGH接近理想值，表明其在氢气演化反应中的优越性。这一发现为理解该催化剂的高效稳定性提供了理论支持。
研究展望
该研究不仅开发了一种快速、节能的催化剂制备方法，还通过实验与理论计算揭示了催化剂的高效性和稳定性。Mo2C/MoC/CNT催化剂有望应用于未来的工业化制氢过程中，提供更加经济高效的解决方案。
在大规模氢气生产的挑战中，材料的选择与制备方式至关重要。类似清华团队研究中使用的焦耳加热技术，也被广泛应用于材料制备领域，如中科精研推出的高通量焦耳加热装置，能够以超快加热速率，快速实现均匀温控，适合多种纳米材料的制备需求。这类设备不仅在科研实验中发挥重要作用，还能加速技术的工业化应用。
如果您对相关研究或高效加热装置有进一步的兴趣，或在实验过程中有特定需求，不妨联系中科精研了解更多关于焦耳加热技术的应用细节，将很乐意为您提供支持和建议，帮助您的实验取得更理想的成果：
张老师：13121391941（V信同）
