在当今快速发展的科技背景下，电子设备朝着小型化、低功耗和高性能的方向不断演进。在此过程中，二维铁电半导体材料凭借其独特的物理特性，展现出在信息存储和处理领域的巨大潜力。尤其是材料如In2Se3的合成难题，正成为研究者关注的焦点。本文将探讨最近一项开创性研究，该研究通过先进方法成功合成高质量的二维铁电半导体In2Se3，并展现其在神经形态计算中的广泛应用。
2024年11月2日，莱斯大学的James M. Tour教授及其团队在《Advanced Electronic Materials》期刊上发表了题为“In2Se3 Synthesized by the FWF Method for Neuromorphic Computing”的论文。研究团队通过级联闪蒸焦耳加热（FWF）方法实现了二维铁电半导体In2Se3的克量级合成。此方法能够制备高纯度的单相α-In2Se3晶体，且不受内部管中前驱体导电性的影响。基于合成的α-In2Se3晶体，研究者们构建了铁电场效应晶体管（FET）人工突触器件平台。通过调节α-In2Se3薄片中的极化程度，器件展现出显著的突触行为，并在反复电脉冲作用下表现出优异的稳定性。最终，这些突触器件在单层神经网络系统中实现了约87%的学习精度，证明了其在神经形态计算领域的应用前景。

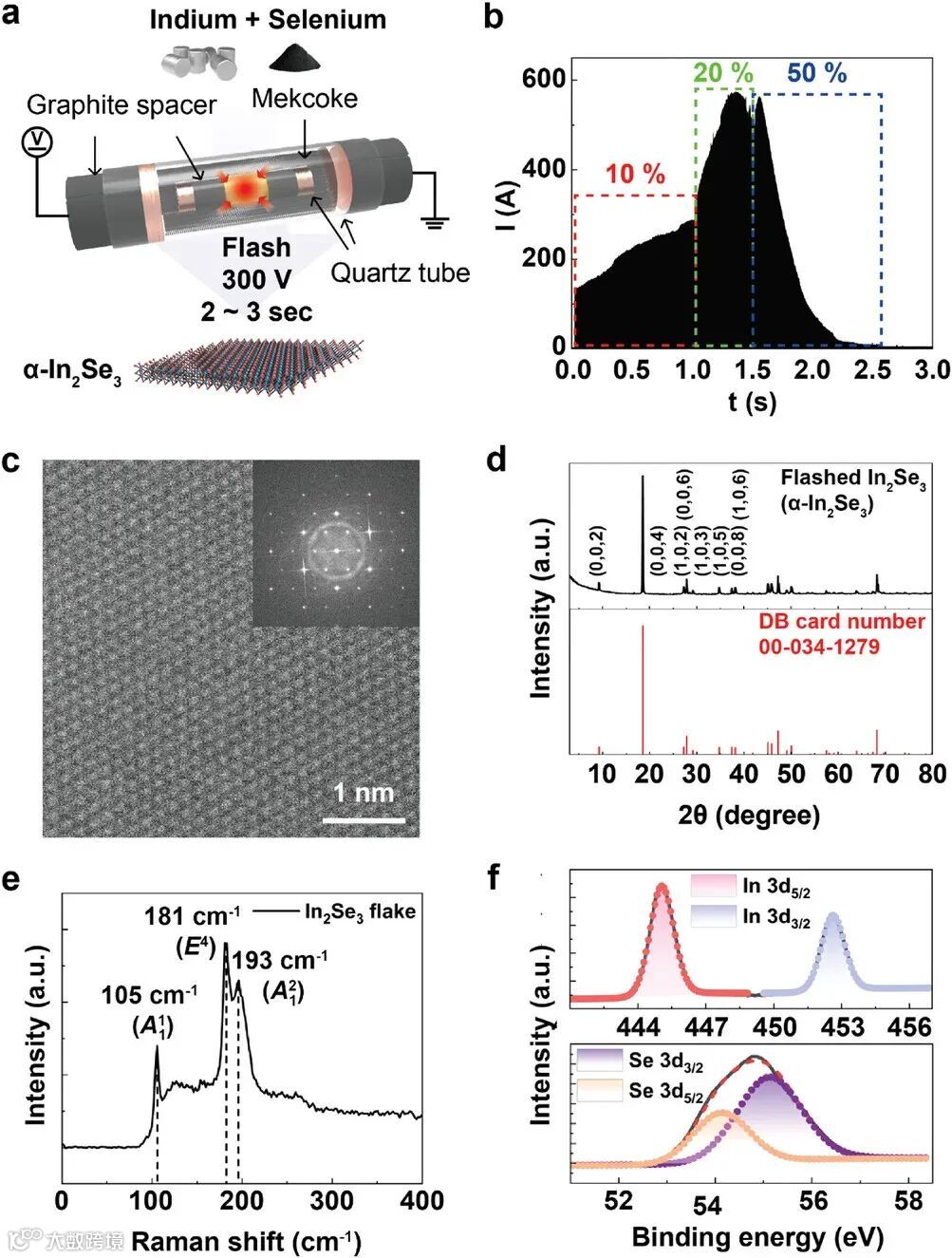

图1展示了通过FWF方法合成α-In2Se3晶体的过程及其材料特性。FWF方法利用外管导电材料（如冶金焦炭）产生焦耳热，通过热传导间接加热内管中的金属颗粒和Se粉末，快速反应生成α-In2Se3晶体。研究者们对反应过程中的电流和时间关系进行了分析，实现了动力学控制的合成过程。图1中的透射电子显微镜（TEM）图像和X射线衍射（XRD）图谱显示，所合成的α-In2Se3晶体具有高度结晶的结构，且纯相性得到了验证。

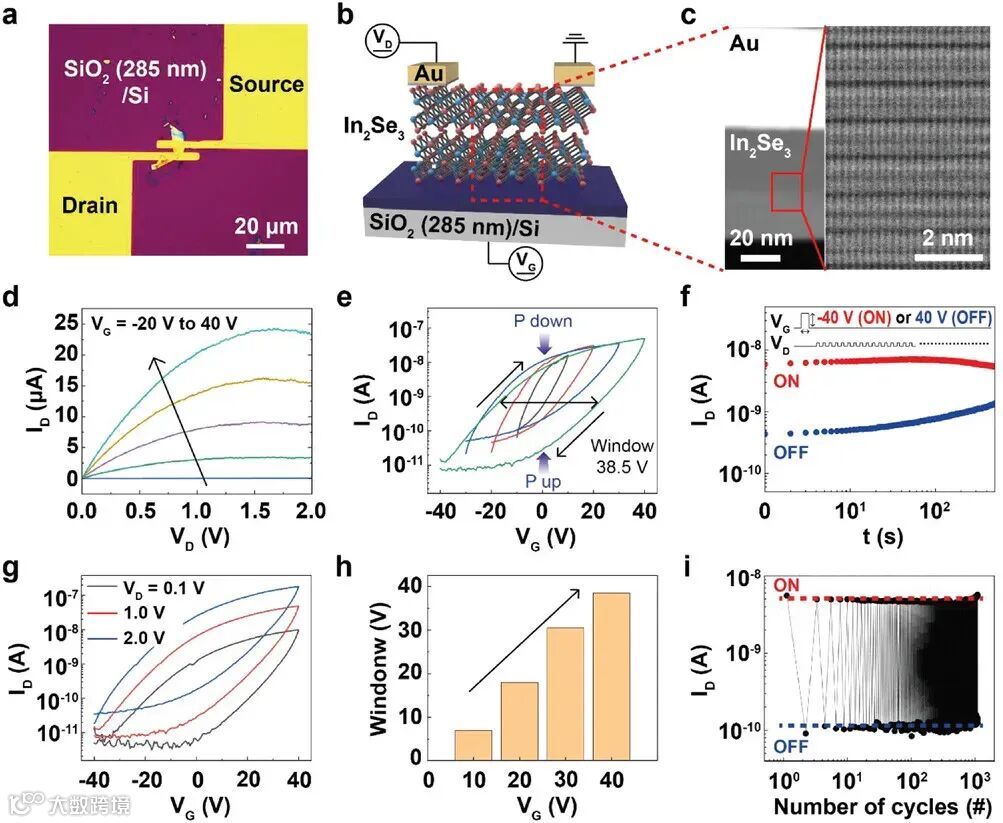

图2展示了FWF合成的α-In2Se3薄片的电学特性。器件采用SiO2/Si衬底作为背栅，α-In2Se3薄片作为半导体通道，表现出典型的n型半导体行为，具有高达10^4的开启/关闭电流比和良好的非易失性存储特性。器件的滞后记忆窗口可通过电场精确控制，进一步表明其在存储应用中的潜力。

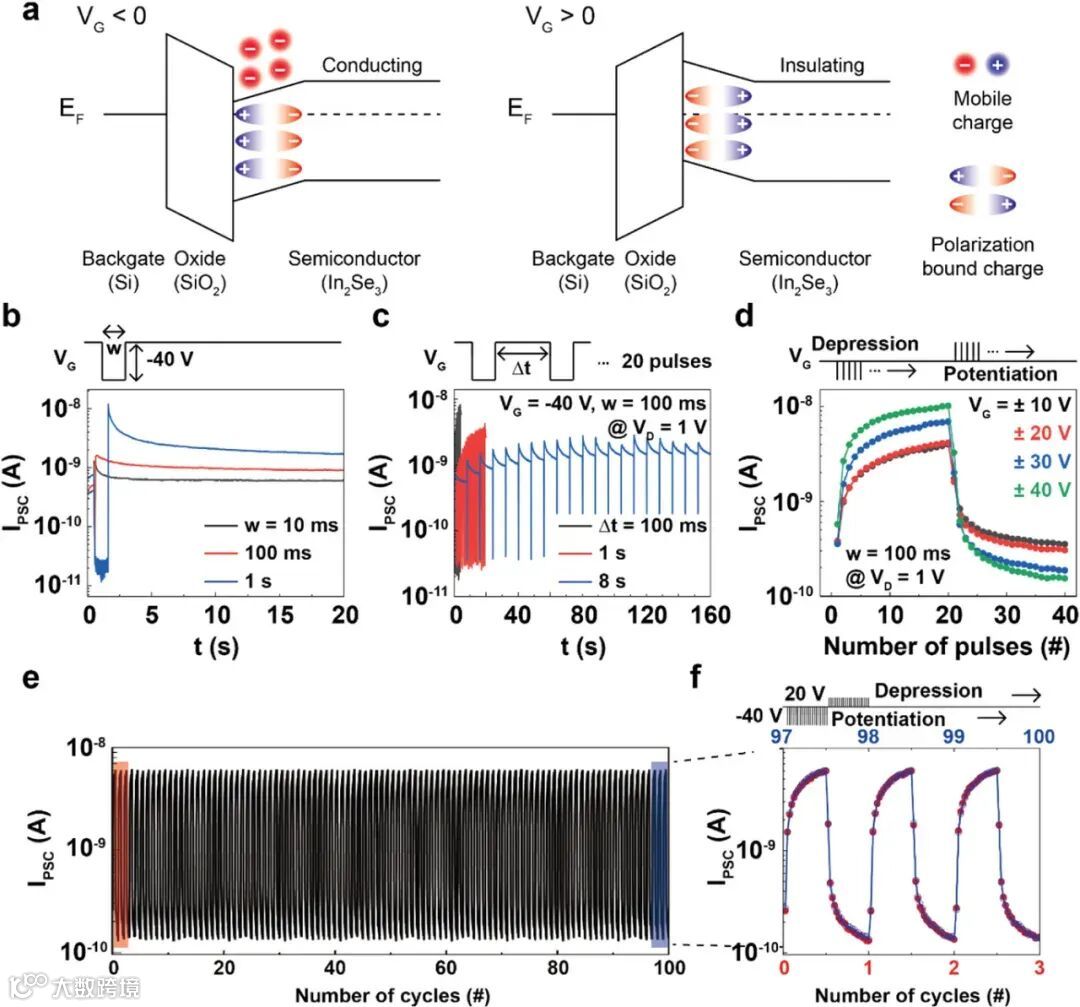

图3解释了α-In2Se3 FET器件的铁电开关机制与突触行为。不同极化状态下的能带图揭示了器件的非易失性特征。通过调节脉冲宽度和间隔时间，器件能够模拟生物突触的短时和长时记忆特性，表现出优异的重复脉冲耐久性，支持构建高性能神经形态计算器件的基础。

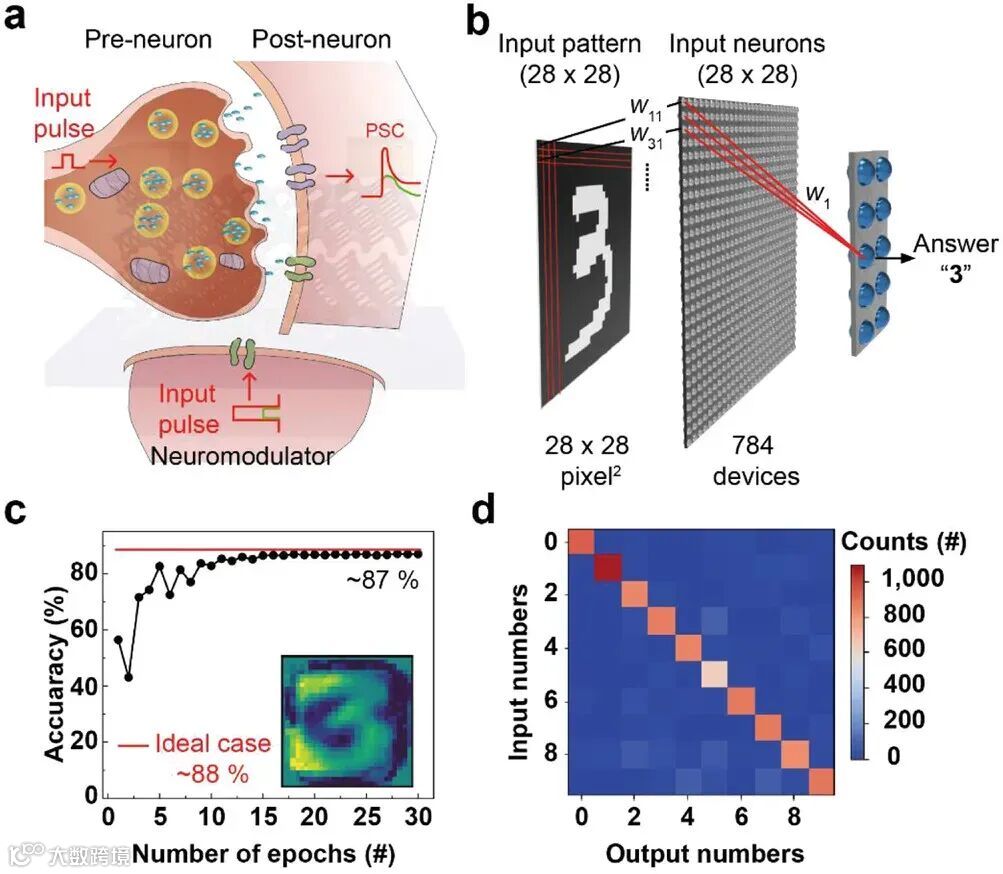

图4展示了基于α-In2Se3 FET器件的单层神经网络对MNIST手写数字图像的识别能力。实验结果表明，随着训练周期的增加，识别准确率逐渐提升，最终稳定在约87%。这进一步验证了α-In2Se3在神经形态计算领域的应用潜力。
总体而言，本研究通过FWF方法成功合成了高质量的α-In2Se3晶体，并基于其构建了具有优异电学特性的铁电场效应晶体管器件。该器件不仅表现出高开启/关闭电流比和可调节的滞后记忆窗口，还能够模拟多种生物突触功能，为神经形态计算的未来发展提供了新的思路和方法。随着技术的不断进步，二维铁电半导体材料的应用前景将更加广泛，促进智能计算的发展。
