热冲击技术两分钟合成SOCs陶瓷粉末

全固态电化学电池因其高效率和环境友好性而成为能源转换设备中的佼佼者，由多孔陶瓷电极和致密陶瓷电解质膜构成。然而，制备这些电池所需的陶瓷粉末通常依赖于耗时的固态反应过程，且需要在高温下长时间煅烧，这一过程不仅效率低下，且成本高昂。尽管已有如火花等离子体合成、微波合成和闪光合成等技术尝试提升反应速率，但它们在实现高通量多组分实验方面仍存在局限。为了突破这些限制，本研究采用了一种创新的热冲击技术，通过使用一次性的碳毡作为加热源，实现了在几分钟内快速合成功能陶瓷粉末的目标。该技术通过在碳毡中通入高电子电流产生焦耳热，不仅加热和冷却速率极高，而且成本低廉，尺寸灵活，极大地提高了合成效率，为固态氧化物电池材料的快速开发和应用开辟了新途径。

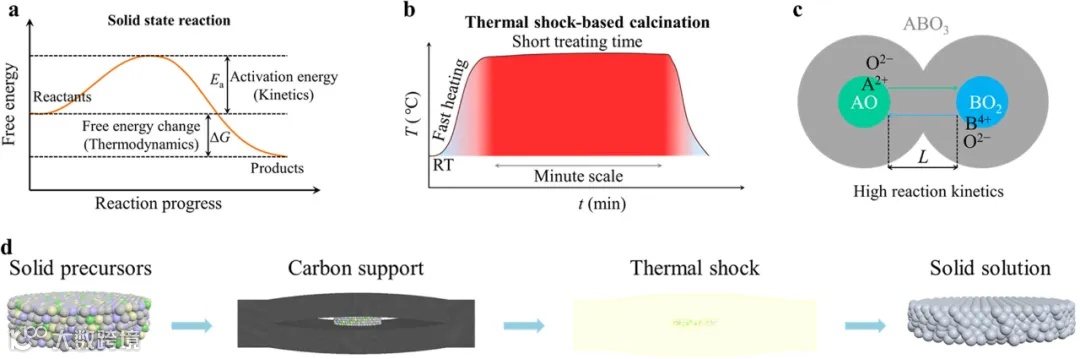

本研究深入探讨了热冲击技术在快速合成固态氧化物电池（SOCs）功能陶瓷粉末方面的应用。如图1a所示，传统的固态反应在热力学和动力学上受到限制，导致在室温下不同固体间难以发生反应。为了克服这一限制，研究人员采用了热冲击方法，利用高温快速加热样品，显著提高了反应动力学，实现了在几分钟内合成具有钙钛矿结构的混合离子电子导体电极粉末，以及具有氟石结构的电解质粉末，如YSZ和SDC，大幅缩短了SOCs的制备时间。

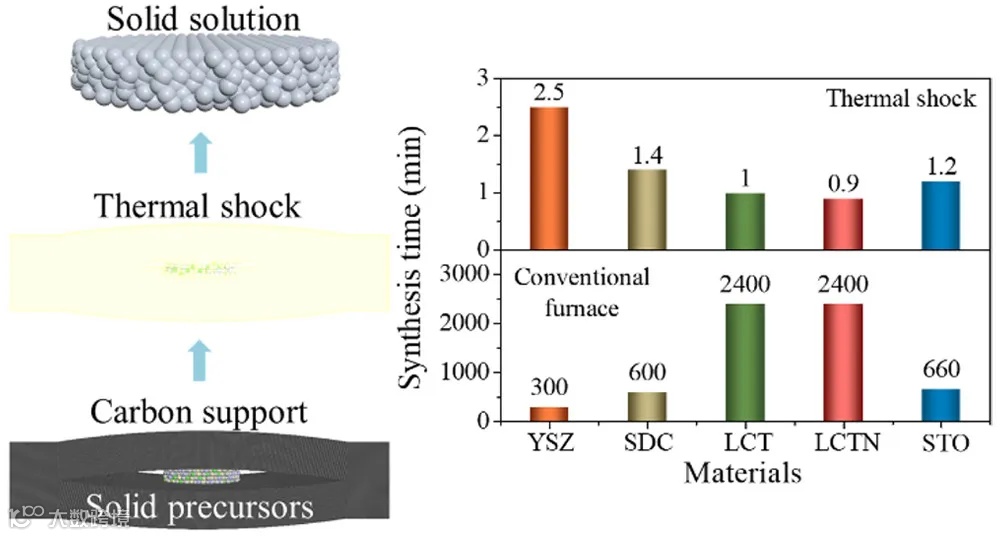

如图1b-d所示，热冲击技术不仅提供了超高的加热和冷却速率，而且具有尺寸灵活和成本低廉的优点。通过调整碳支撑的大小，可以根据目标样品的尺寸需求，实现快速煅烧，并通过高通量方式合成和筛选功能陶瓷粉末。

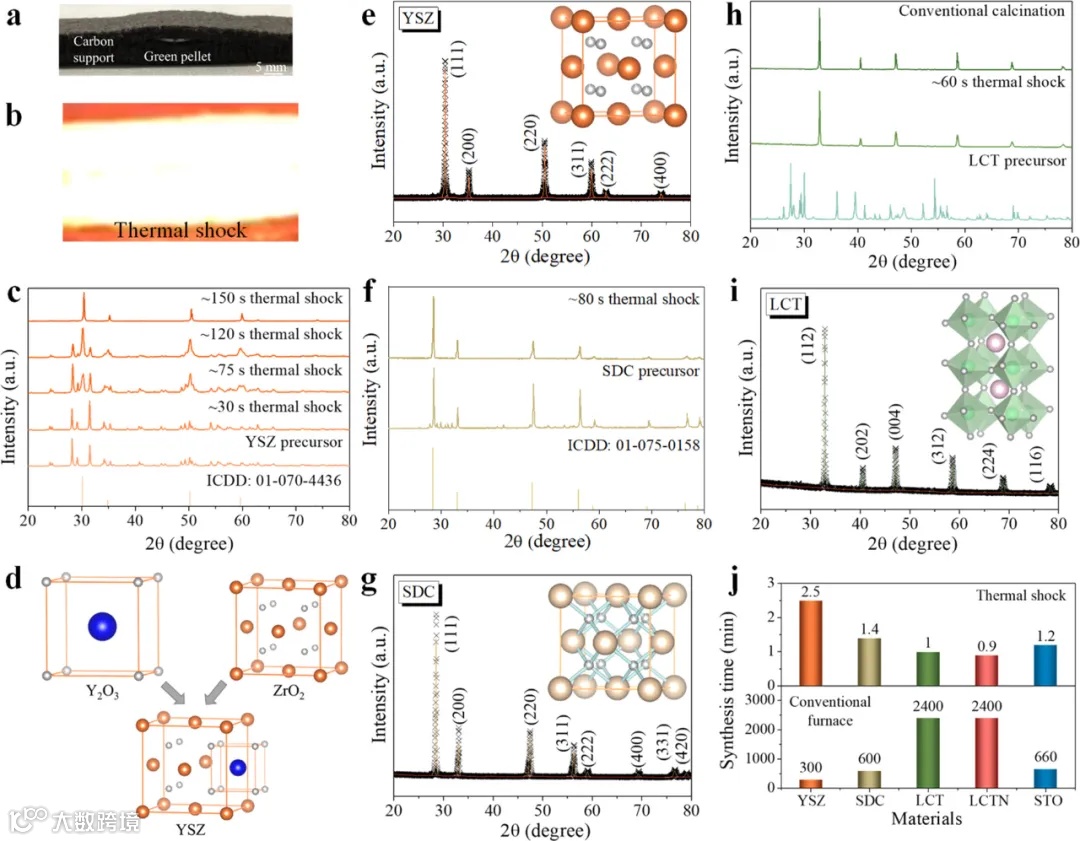

进一步地，研究了热冲击合成的陶瓷粉末的晶体结构，如图2所示。YSZ和SDC粉末在热冲击后迅速形成了单一相，且与常规炉式煅烧相比，大大缩短了合成时间。此外，通过引入低价态的过渡金属如镍，研究人员成功合成了具有改进电化学性能的La0.4Ca0.4Ti0.94Ni0.06O3−δ (LCTN)粉末，展示了热冲击技术在调节材料电化学性能方面的巨大潜力。

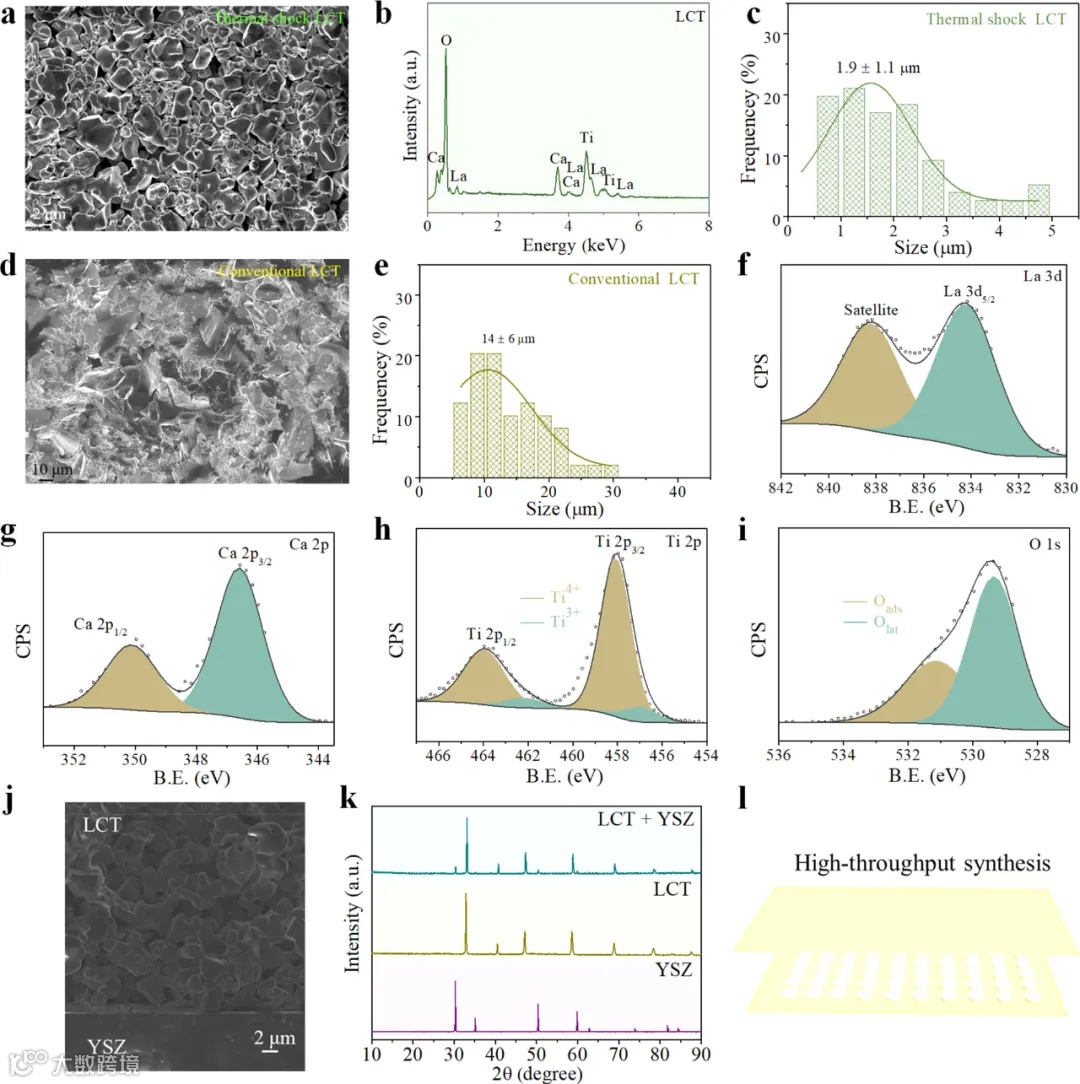

图3展示了热冲击合成粉末的微观形态和化学状态。通过扫描电子显微镜（SEM）和能量色散X射线（EDX）分析，研究人员观察到了LCT粉末的阶梯状微观结构，并确认了其化学组成。X射线光电子能谱（XPS）进一步揭示了合成粉末的化学价态，为理解材料的电化学性能提供了重要信息。

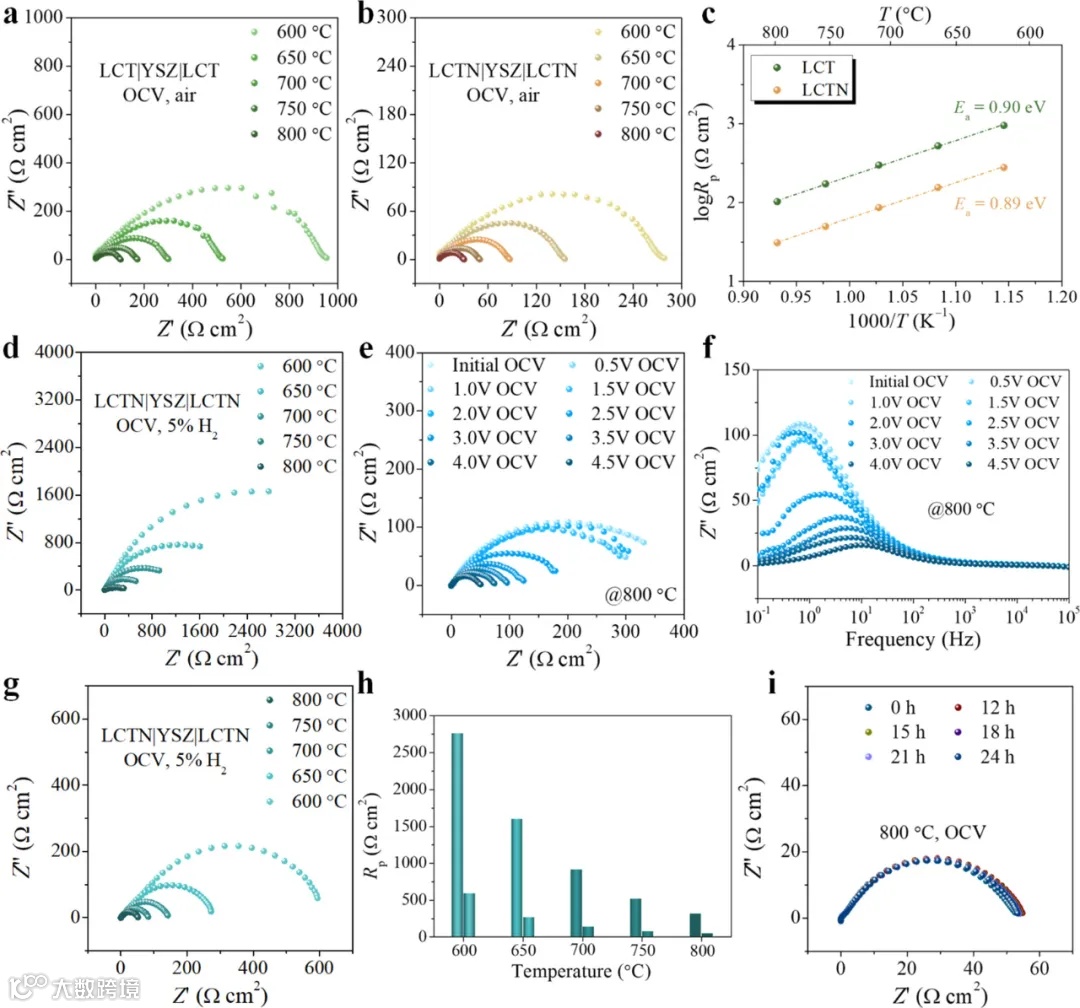

最后，研究人员评估了热冲击合成粉末的电化学性能。如图4所示，在不同温度和气氛条件下，LCT和LCTN电极的极化电阻（Rp）表现了出色的电催化活性。特别是，通过电化学电压冲击处理，LCTN电极的电催化活性得到了显著提升，这为通过外部刺激优化材料性能提供了新的思路。

综上所述，本研究不仅展示了热冲击技术在快速合成SOCs功能陶瓷粉末中的高效性，而且证实了该技术在调控材料微观结构和电化学性能方面的巨大潜力，为未来能源转换材料的快速发展和应用奠定了坚实的基础。
