随着能源存储需求的增长，超级电容器和锂离子电池等能量存储技术逐渐成为研究热点。尽管3D打印技术为电极设计提供了新的视角，但如何在打印过程中实现导电支架与电活性材料之间的强结合一直是挑战。中国地质大学（武汉）邓恒教授团队的最新研究，通过创新性的快速焦耳加热技术，成功制备了MnO₂/碳复合材料，并将其应用于3D打印电极，显著提升了电池和超级电容器的电化学性能，展示了3D打印在能源存储领域的巨大潜力。
-
创新性合成方法：本研究采用快速焦耳加热（FJH）技术，将天然菱锰矿与聚酰亚胺前驱体转化为MnO₂纳米颗粒与碳纤维复合结构，利用高温快速合成出具有强界面结合的复合材料。
-
高效电极性能：FJH-MnO₂/碳复合材料在超级电容器和锂离子电池中表现出优异的电化学性能。超级电容器中比电容达到411.3 mF cm⁻²，锂电池在400次循环后容量稳定，达到570.9 mAh g⁻¹，库仑效率为97.8%。
-
3D打印电极应用：该复合材料被制备成导电油墨，成功用于直接墨水写入（DIW）技术，打印出了多孔结构的3D电极，为未来的高性能能量存储设备的开发提供了新思路。
图1：FJH法制备MnO₂/碳复合材料的示意图及3D打印过程
图1展示了FJH法制备MnO₂/碳复合材料的全过程，温度迅速升高至1800°C，仅用1秒完成。这一过程成功将菱锰矿与聚酰亚胺转化为高性能的MnO₂与碳复合结构，为后续的3D打印提供了理想的材料基础。

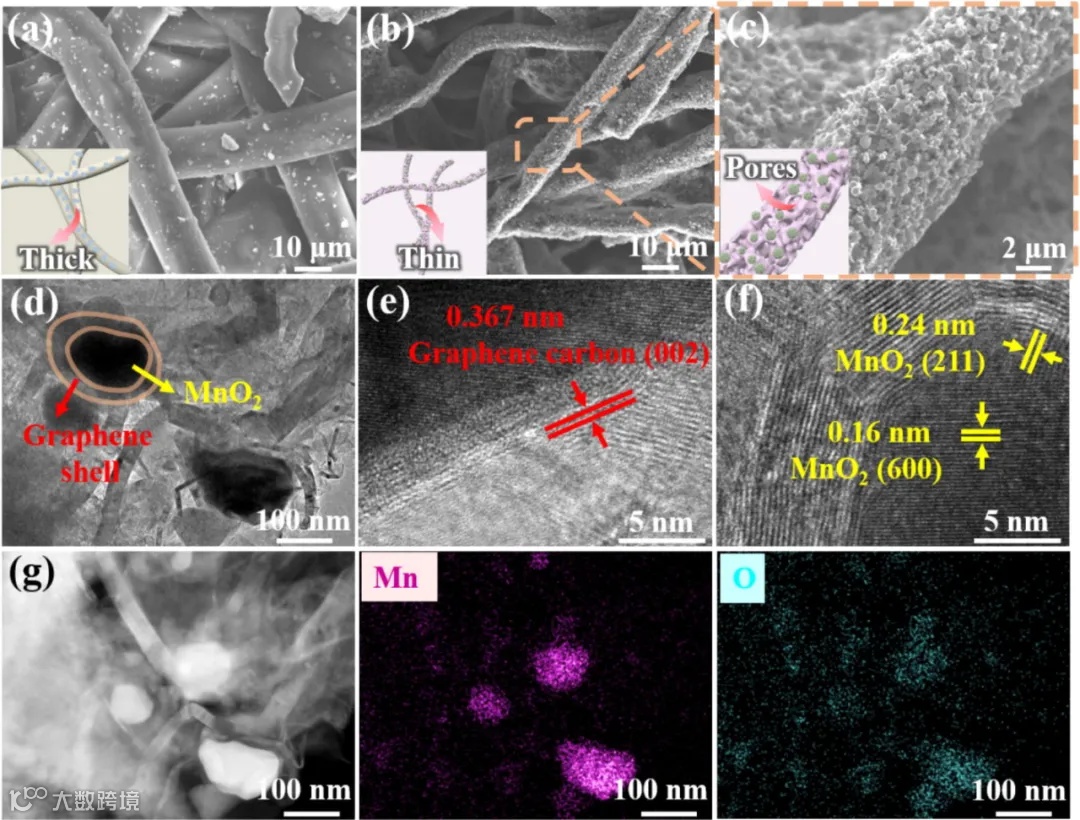

图2：复合材料的微观结构表征
图2展示了FJH处理后的MnO₂/碳复合材料的扫描电子显微镜（SEM）图像，显示了MnO₂纳米颗粒均匀分布在多孔碳纤维上，形成了8-10微米的纤维结构，有效提升了电极的比表面积，优化了离子扩散和电解液渗透性。

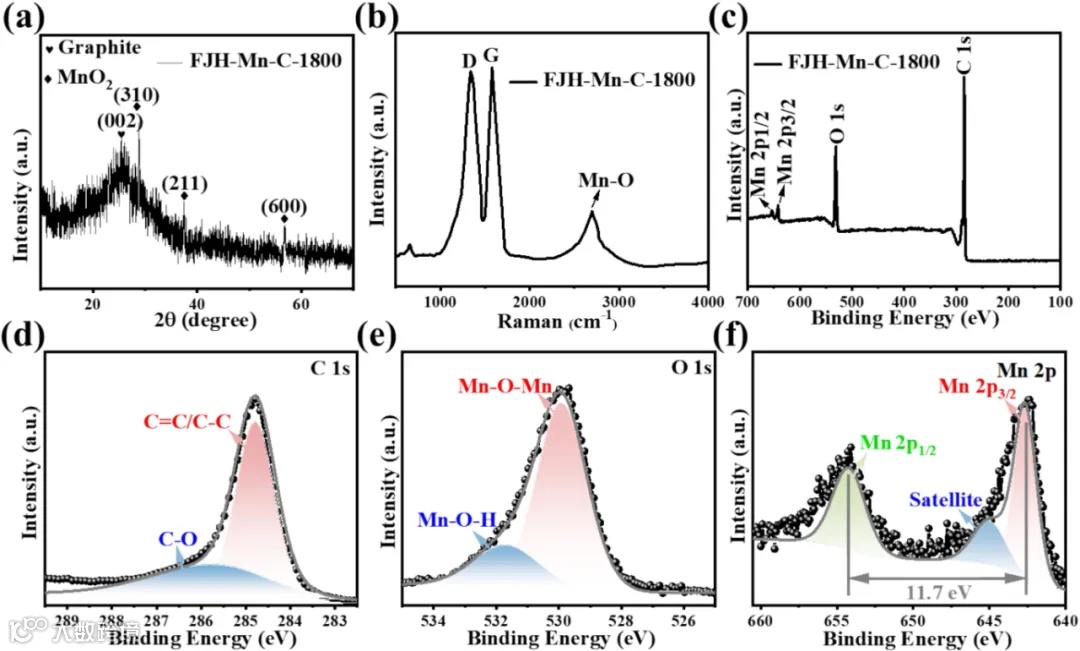

图3：XRD和XPS分析
图3通过X射线衍射（XRD）和X射线光电子能谱（XPS）分析进一步揭示了MnO₂/碳复合材料的组成及结构，确认了MnO₂与碳的良好共存，并揭示了MnO₂的氧化态和碳的石墨化特征。

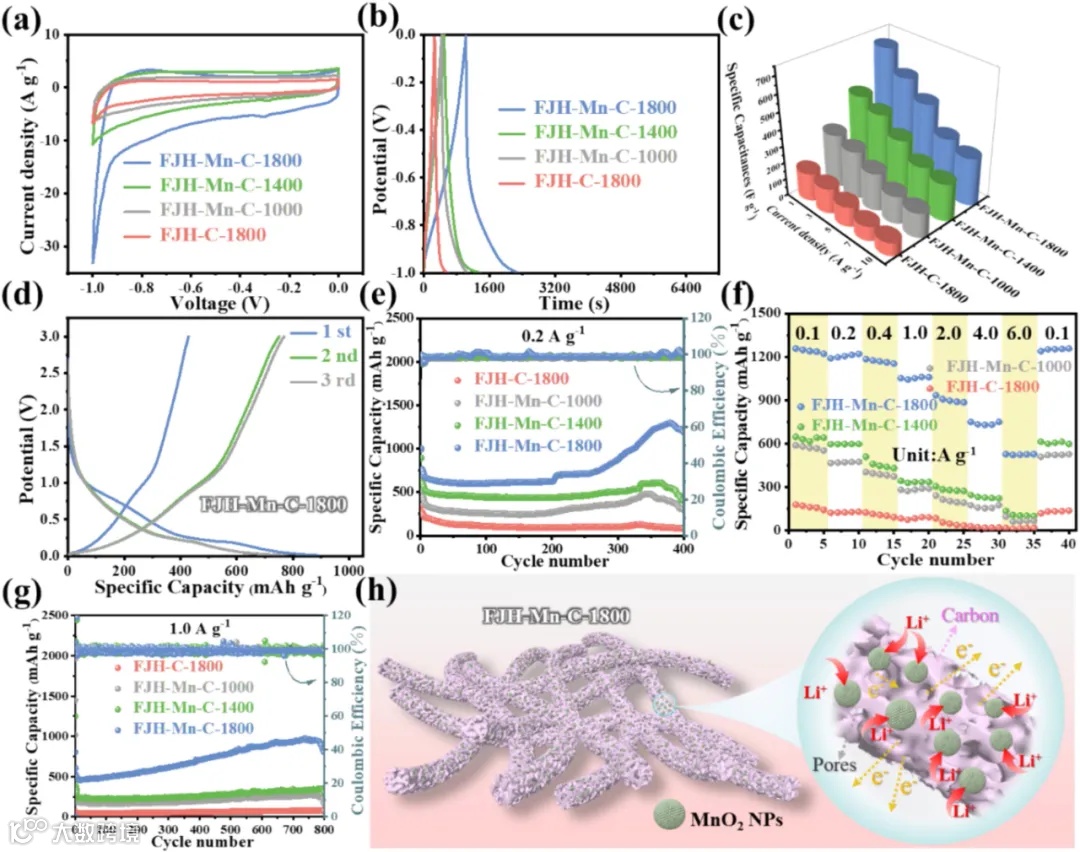

图4：电化学性能测试
图4展示了复合材料在超级电容器和锂离子电池中的电化学性能。通过循环伏安（CV）和恒流充放电（GCD）测试，证明了FJH-MnO₂/碳复合材料在高电流密度下表现出优异的比电容和循环稳定性，特别是在超级电容器中，其电化学性能远优于传统材料。

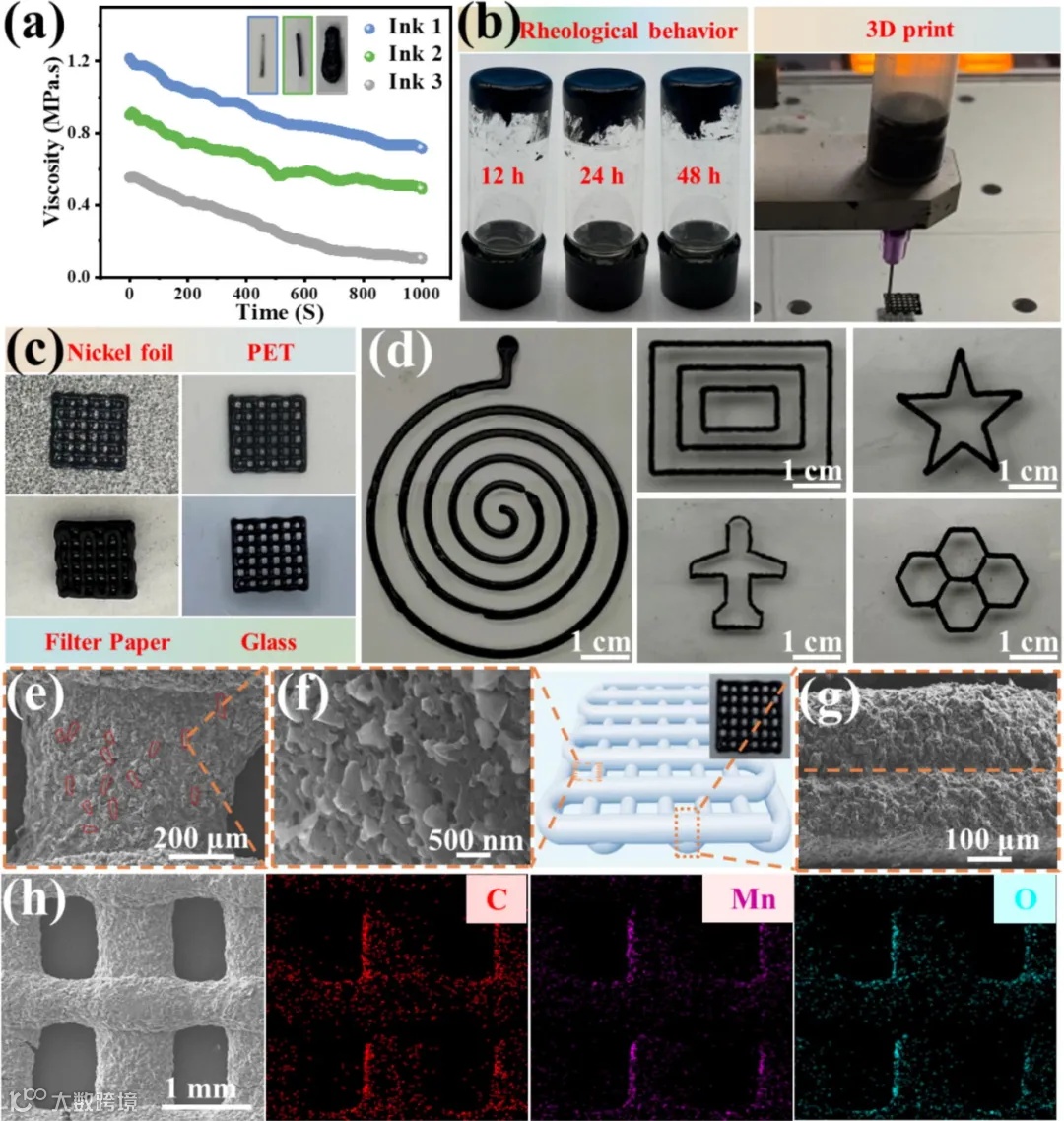

图5展示了使用FJH-MnO₂/碳复合材料制备的3D打印油墨的流变行为和打印性能。流变学测试（a）表明，不同溶剂含量的油墨均表现出剪切变稀行为，其中油墨2的黏度最适合打印，具有良好的自支撑性和流动性（b）。油墨2成功在玻璃、PET、镍泡沫和纸等多种基底上打印出复杂的微晶格和六边形网格结构（c-d）。扫描电子显微镜（SEM）分析（e-f）揭示了3D打印微晶格的有序多孔结构，其截面厚度约为170微米（g）。能量色散光谱（EDS）元素分布图（h）显示C、O、Mn元素均匀分布，证实了MnO₂纳米颗粒的成功整合。这些结果表明，3D打印技术能够精确构建高性能电极结构。

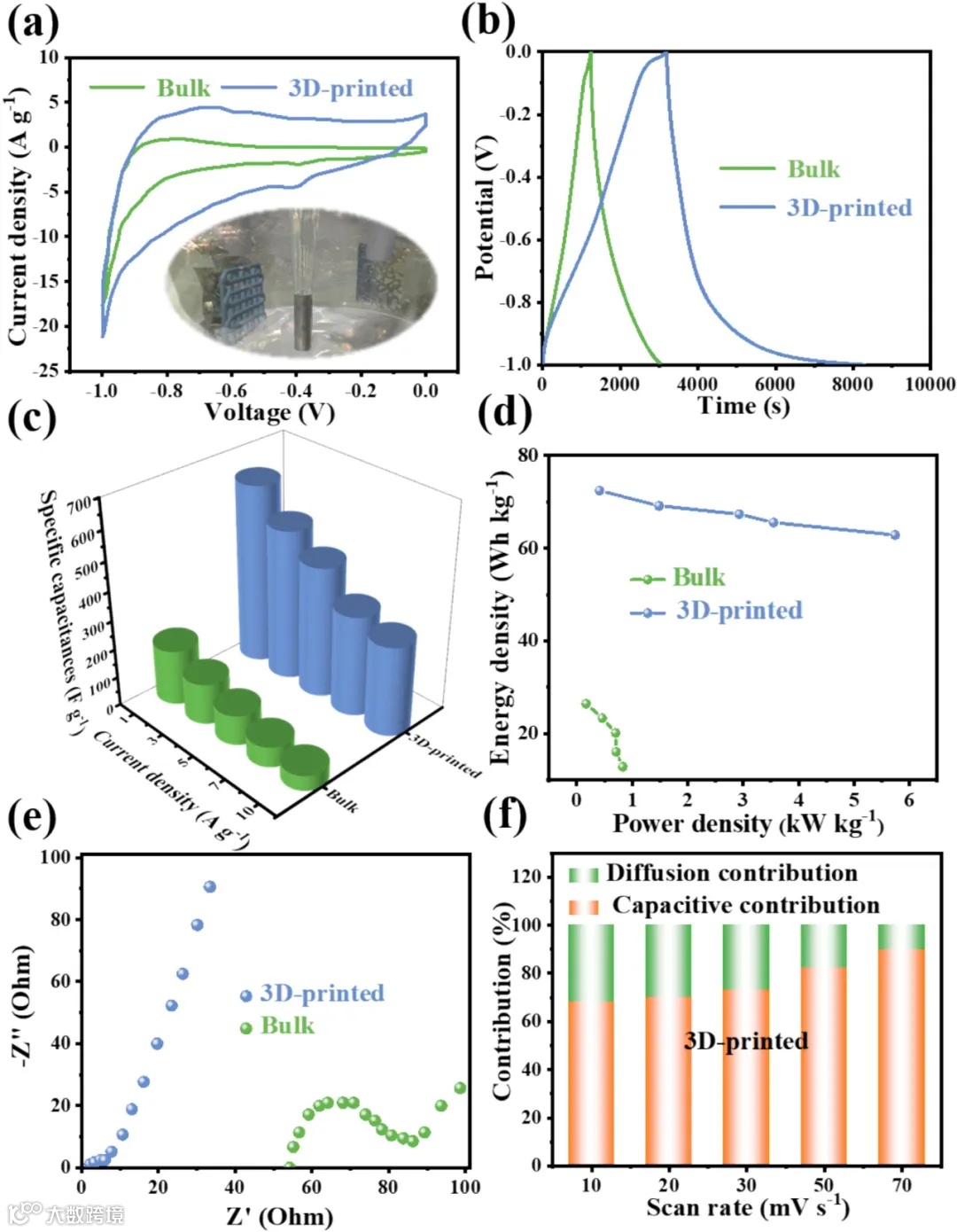

图6：3D打印超级电容器（SC）与传统块状电极的电化学性能对比
图6展示了3D打印超级电容器与传统块状电极的电化学性能对比。通过循环伏安（CV）曲线（a）和恒流充放电（GCD）曲线（b），3D打印超级电容器在比电容上显著优于传统块状电极，达到309.6 F/g，而块状电极仅为其1/5。图6(c)进一步表明，3D打印超级电容器的能量密度为72.5 Wh/kg，是块状电极的3.1倍。电化学阻抗谱（EIS）分析（e）显示，3D打印超级电容器的离子传输效率更高，串联电阻更低，证明其多孔结构为离子传输提供了更多通道。
图7：3D打印微电容器（MSC）的层数对电化学性能的影响
图7展示了3D打印微电容器（MSC）层数对电化学性能的影响。随着层数增加，电容器的厚度线性增长（a-b），并且三层MSC表现出最高的比电容（d），达到411.3 mF/cm²，明显优于单层MSC。电化学阻抗谱（e）进一步分析显示，所有层数的MSC均表现出良好的电荷传输性能，三层MSC在循环稳定性方面也具有显著优势，400次循环后仍保持90%的电容，展现出优异的循环稳定性（f-g）。

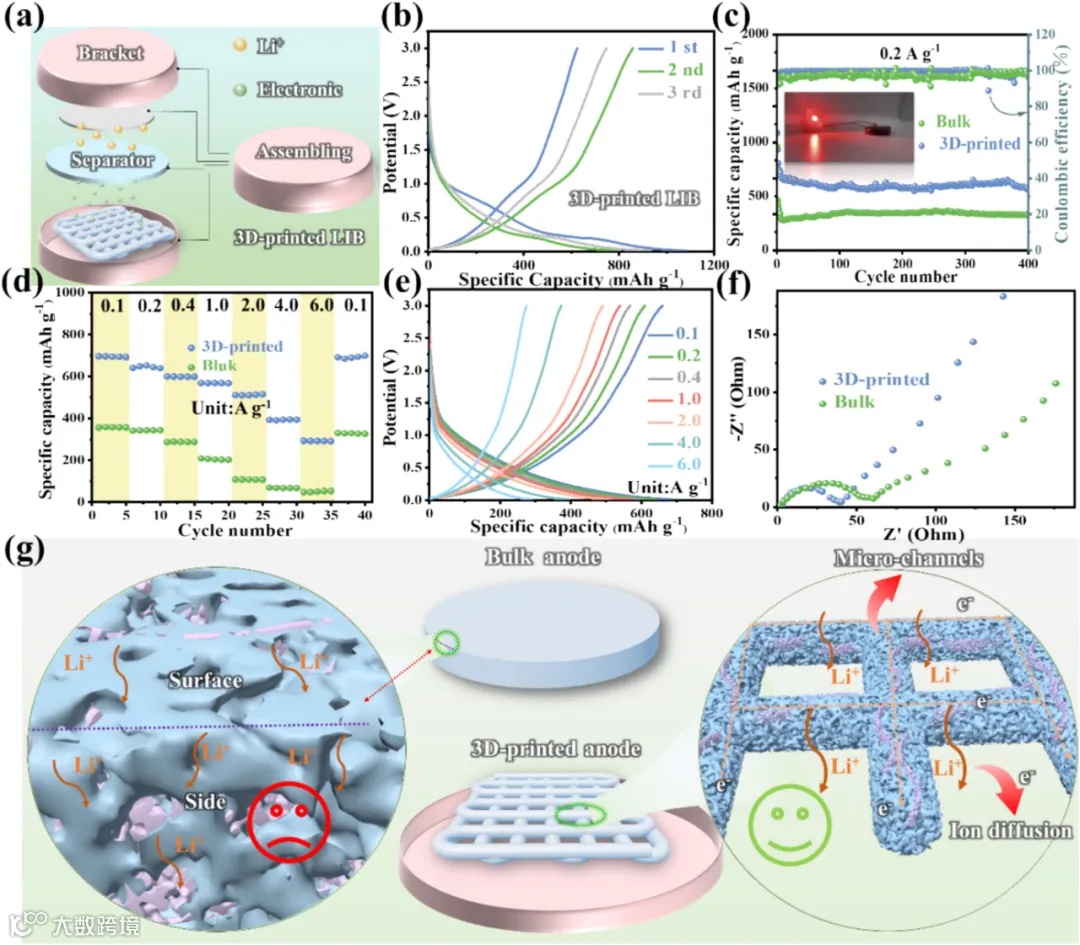

图8：3D打印锂离子电池（LIB）与传统块状电极的电化学性能对比
图8对比了3D打印锂离子电池与传统块状电极的性能。3D打印锂离子电池在初始放电容量上显著优于块状电极，达到1082 mAh/g（b），而块状电池仅为709.9 mAh/g。经过400次循环后，3D打印电池保持570.9 mAh/g的容量，而块状电池的容量仅为325.8 mAh/g（c）。电化学阻抗谱（EIS）分析（f）显示，3D打印锂离子电池具有较低的串联电阻和更高的反应动力学，表现出更高的离子传输效率。
本研究展示了FJH技术与3D打印技术相结合的巨大潜力。通过快速焦耳加热法合成的MnO₂/碳复合材料，不仅提高了氢化物的脱氢性能，还为电极设计提供了新的思路。研究结果表明，该材料具有优异的电化学性能和优越的稳定性，适用于高性能能量存储设备。
这一研究的成功为氢能、超级电容器以及锂离子电池等领域的技术突破提供了新的材料支持。而类似深圳中科精研的焦耳高温加热设备，以其高效的加热能力和精准的温控技术，能够在催化剂合成和电极材料制备中发挥重要作用。这种高效设备可以显著提高材料的性能，优化制备过程，为高性能电池和储能设备的开发提供有力支持。随着技术的不断成熟，焦耳高温加热设备将在新能源领域持续创造价值，助力绿色能源的可持续发展。
