在全球致力于开发清洁能源的背景下，质子交换膜燃料电池（PEMFC）作为氢能利用的重要技术，依赖于高效、稳定的催化剂来提升性能。中科院福建物质结构研究所的官轮辉团队近期在《EES Catalysis》期刊发表了他们的最新研究，展示了一种创新的纳米Pt5Ce合金嵌碳载体催化剂，有望为氢能发展带来突破。
新型催化剂E-Pt5Ce
高效制备与独特性能
本次研究中，官轮辉团队通过一步快速焦耳热冲击法，成功制备了纳米Pt5Ce合金嵌入氮掺杂空心介孔碳球的催化剂。该催化剂的Pt-C配位层有效提升了其在氧还原反应（ORR）中的活性和稳定性。实验数据显示，E-Pt5Ce催化剂的质量活性（MA）和比活性（SA）分别高达2.86 A mgPt-1和2.03 mA cm-2，远超传统Pt/C催化剂。
在燃料电池单电池测试中，E-Pt5Ce作为阴极催化剂展现了出色的性能，峰值功率密度（PPD）达1.42 W cm-2，接近美国能源部（DOE）2025年目标的两倍。经过耐久性测试，E-Pt5Ce的活性几乎没有损失，进一步验证了其在长期使用中的稳定性。
图文解读
深入探讨E-Pt5Ce催化剂的结构与性能

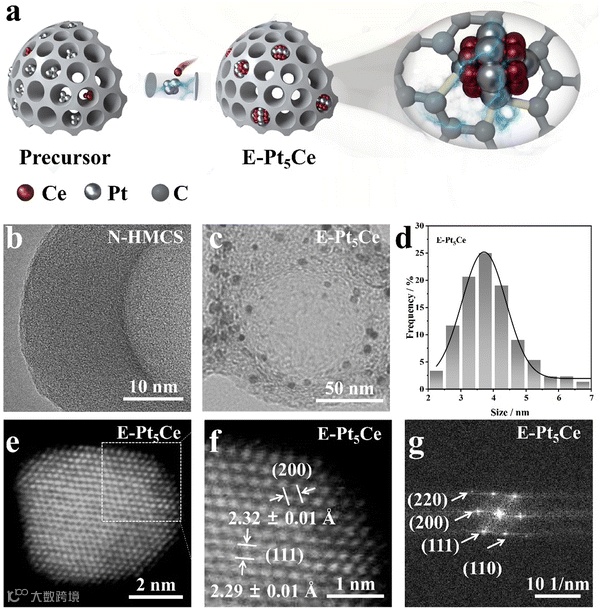

图1展示了E-Pt5Ce催化剂的合成过程和纳米结构

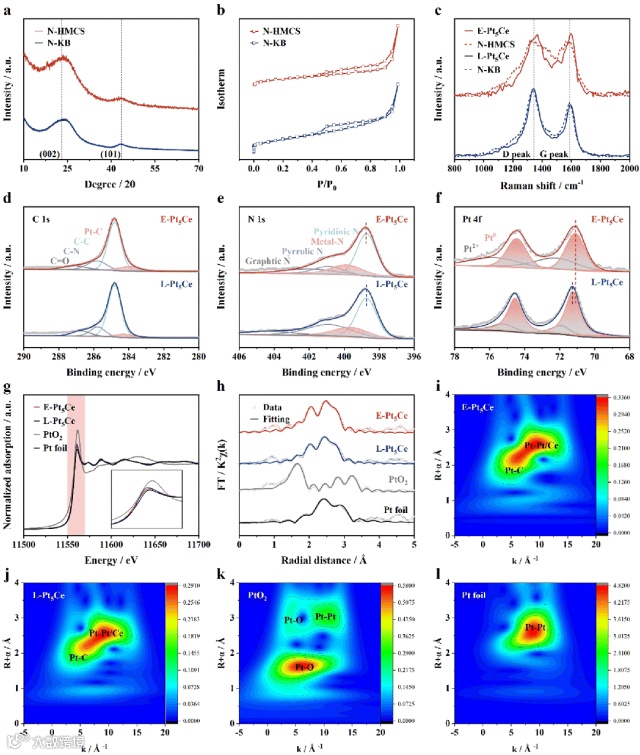

图2通过多种表征手段分析了催化剂的晶体和电子结构

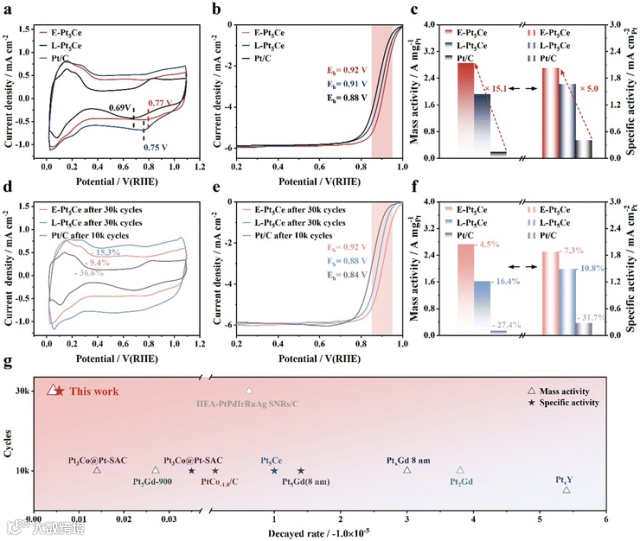

图3通过电化学测试评估了催化剂的ORR活性

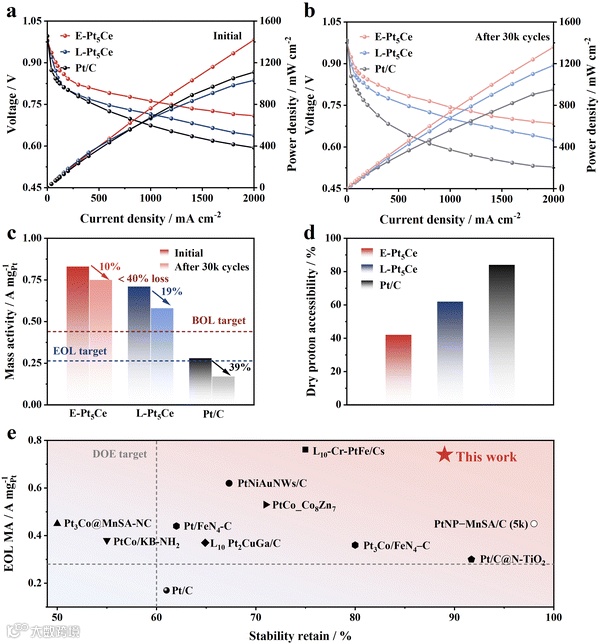

图4展示了在燃料电池中的实际应用性能

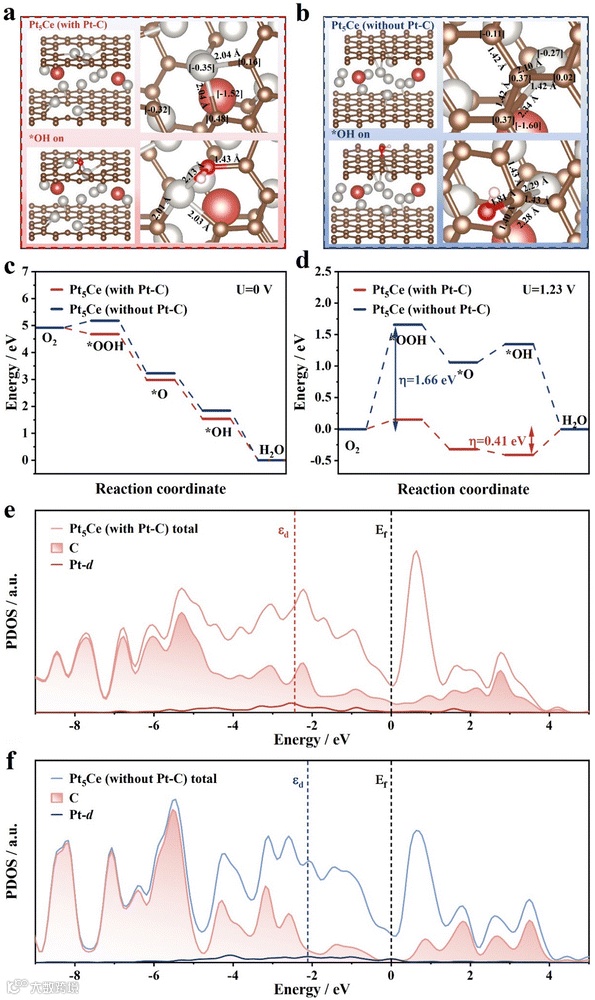

图5则通过DFT计算揭示了E-Pt5Ce催化剂的优异性能机理
研究展望
为氢能应用提供新的催化剂思路
官轮辉团队的研究为开发高效低铂催化剂提供了创新路径。未来，E-Pt5Ce有望广泛应用于燃料电池中，推动氢能产业的发展。
在氢能发展和燃料电池领域，材料的热处理是关键工艺。中科精研自主研发的高通量焦耳加热装置，能够在短时间内实现材料的精确加热，帮助科研团队更高效地完成催化剂的制备与性能优化。通过高效的加热设备，科研人员能够大幅提升实验效率，加快新型催化剂的研发进程，为新能源领域贡献更多技术支持。
