随着电子设备的普及和复杂化，电磁干扰（EMI）屏蔽技术的重要性日益凸显。安徽大学张惠教授和李士阔教授团队在Carbon期刊上发表的最新研究，通过闪蒸焦耳加热（FJH）技术成功制备了一种具有导电-介电梯度的非对称C/SiC纳米纤维薄膜，为高效电磁屏蔽材料的设计提供了新的思路。本文将详细解读这一研究成果，并探讨其在电磁屏蔽领域的应用前景。
1. 创新制备方法
本研究采用闪蒸焦耳加热（FJH）技术，通过碳热还原反应实现了SiC纳米颗粒在碳纤维上的梯度分布。这种方法不仅简化了传统SiC材料的复杂加工过程，还显著提高了材料的电磁屏蔽性能。
2. 独特的导电-介电梯度结构
通过FJH过程，薄膜的电导率从底部的7.97 S cm⁻¹逐渐降低到顶部的0.59 S cm⁻¹，形成了独特的导电-介电渐变结构。这种结构优化了电磁波与材料之间的阻抗匹配，显著增强了电磁波的吸收和反射损耗。
3. 优异的电磁屏蔽性能
实验结果表明，1.5 mm厚的非对称C/SiC薄膜在X波段实现了62.0 dB的最大EMI屏蔽效能，并在多种极端条件下表现出优异的稳定性。通过改变入射方向或薄膜厚度，可以灵活调节其EMI屏蔽性能。
4. 多功能性应用
除了优异的电磁屏蔽性能，该薄膜还展现出良好的阻燃性能和无线充电屏蔽能力，具有广泛的实际应用潜力。

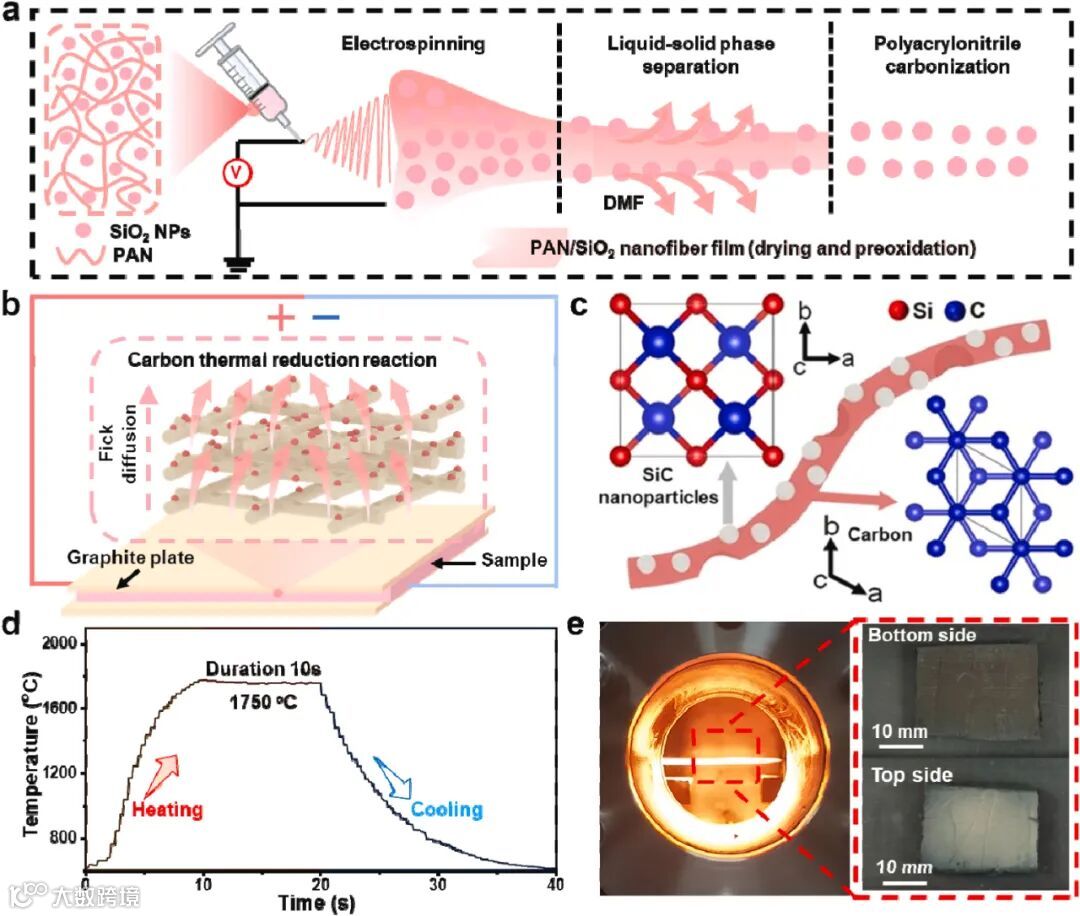

图1：非对称C/SiC纳米纤维薄膜的制备过程
图1a至c展示了通过静电纺丝制备C/SiO₂纳米纤维薄膜的过程，以及通过FJH过程制备非对称C/SiC薄膜的合成步骤。图1d记录了FJH过程中的实时温度曲线，显示温度可在10秒内迅速升至1750°C并保持10秒。图1e为FJH处理后的薄膜上下表面的数码照片，显示顶部呈白色而底部呈黑色，反映了SiC含量的梯度分布。

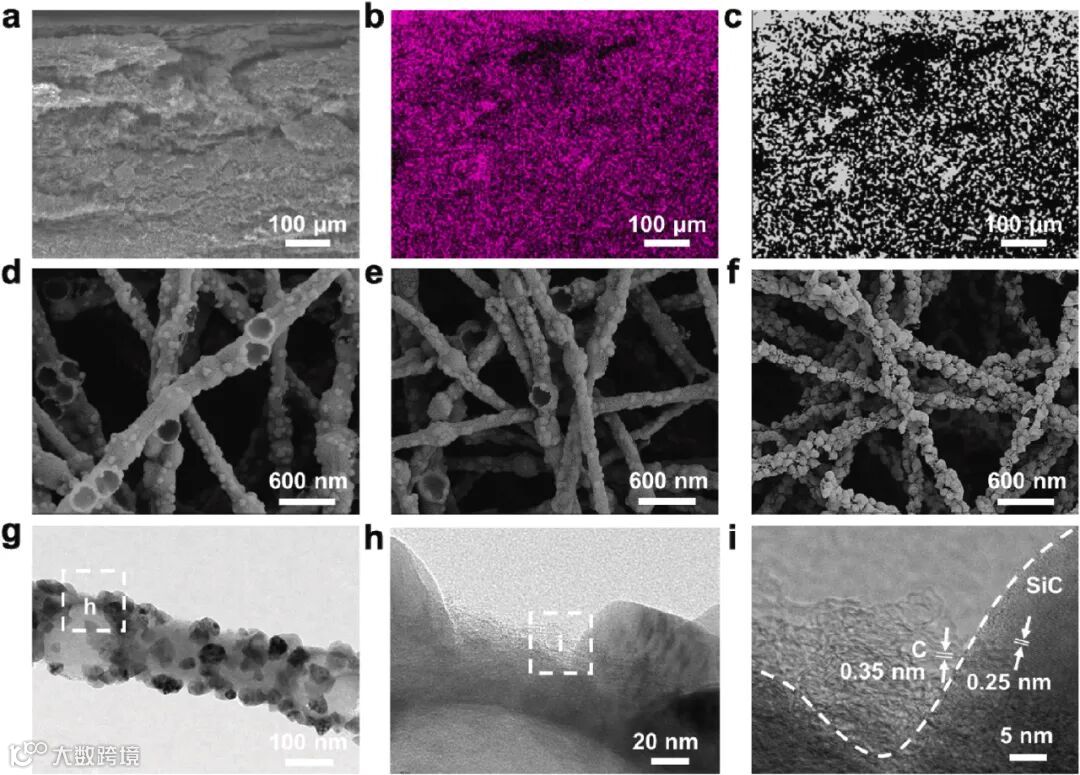

图2：薄膜的微观结构
图2a的截面SEM图像显示薄膜由众多交织的纤维组成，厚度约为600微米。图2b的能量色散光谱（EDS）映射表明Si元素在整个区域均有分布，而图2c通过灰度分析进一步揭示了Si元素在薄膜中的梯度分布。图2d至f分别展示了薄膜底部、中部和顶部的SEM图像，底部区域的碳纤维表面存在大量孔洞，可能是由于FJH过程中SiO₂的蒸发所致；而中部和顶部区域则出现了尺寸逐渐增大的SiC纳米颗粒。

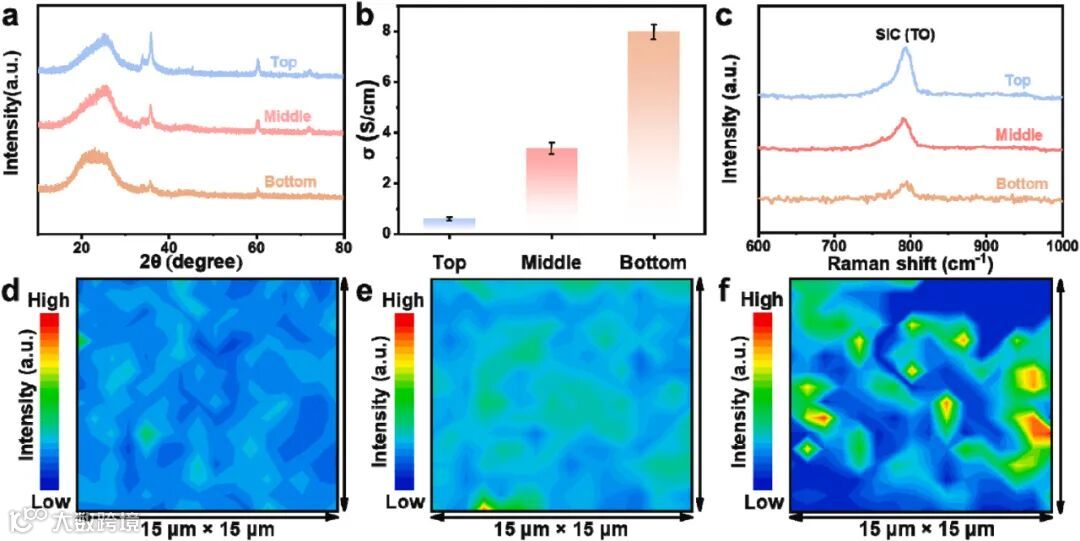

图3：薄膜的相组成和电学性能
图3a的X射线衍射（XRD）图谱表明，薄膜主要由立方相SiC组成，同时在25.9°处的宽峰对应于石墨碳的（002）晶面。图3b显示了薄膜从底部到顶部电导率的变化，底部电导率为7.97 S cm⁻¹，而顶部为0.59 S cm⁻¹。图3c至f的拉曼光谱分析进一步揭示了薄膜中SiC的分布情况。

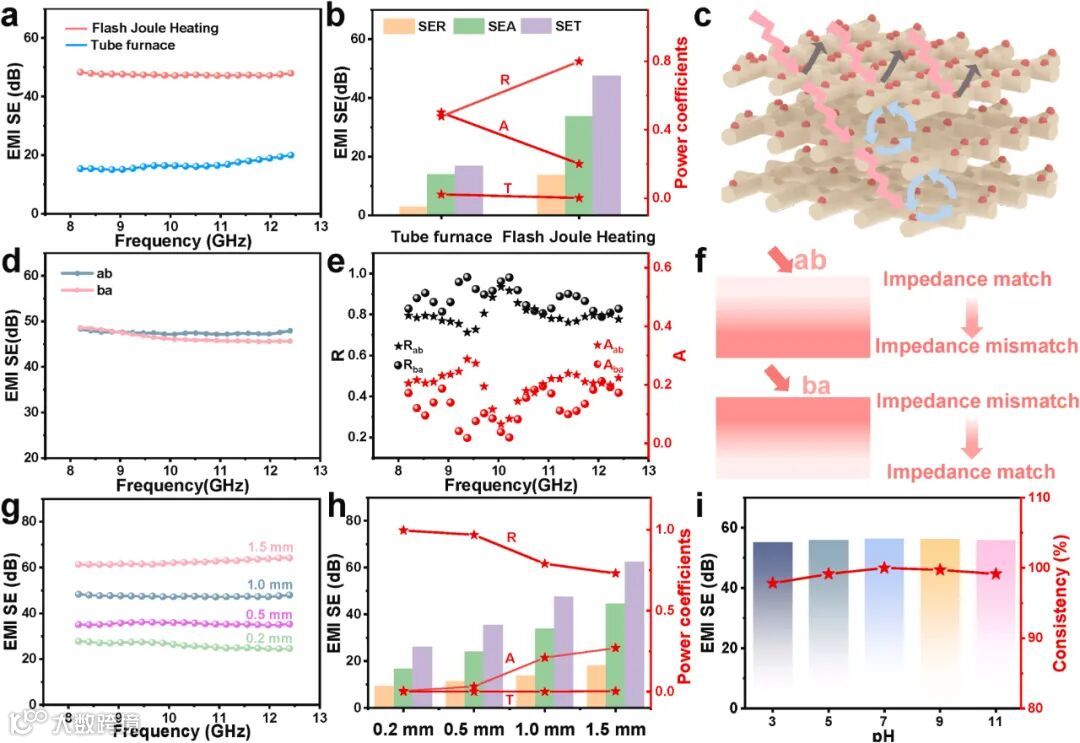

图4：薄膜的电磁屏蔽效能
图4a显示，1.0 mm厚的薄膜在X波段的EMI SE值高达47.4 dB，远高于传统管式炉加热制备的薄膜（16.7 dB）。图4b将EMI SE值细分为总屏蔽效能（SET）、反射效能（SER）和吸收效能（SEA），结果表明非对称薄膜具有更高的反射损失（13.7 dB）和吸收损失（33.7 dB）。

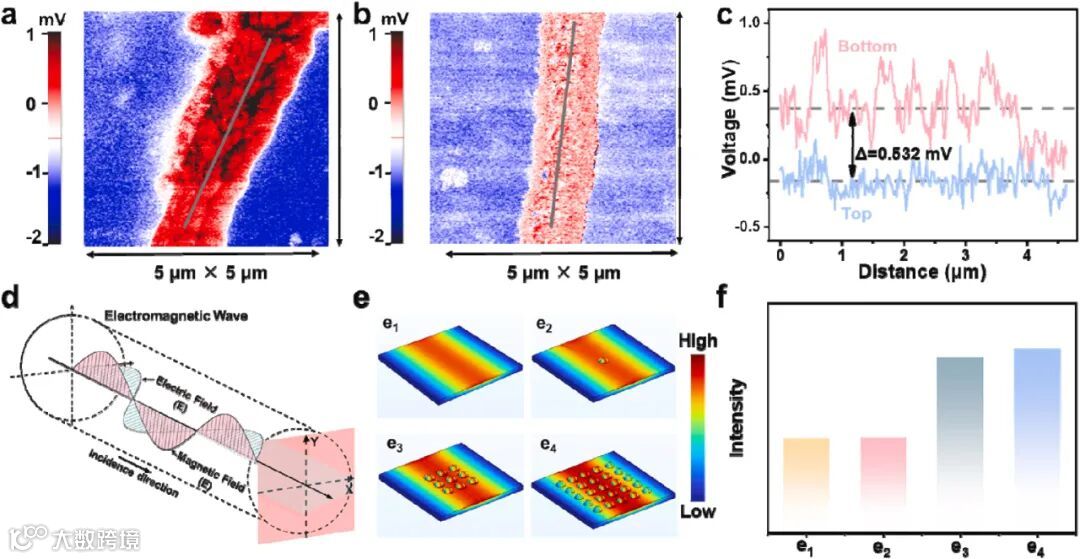

图5：薄膜的导电-介电梯度分布
图5a至c展示了通过Kelvin探针力显微镜（KPFM）测量的单根C/SiC纳米纤维的表面电位分布，底部纤维的平均电位差为373.5 μV，而顶部为-159.1 μV，表明薄膜内部存在显著的电位梯度。图5d示意了电磁波在薄膜中的传输过程，强电场意味着低电子传导电阻和高传导损耗。

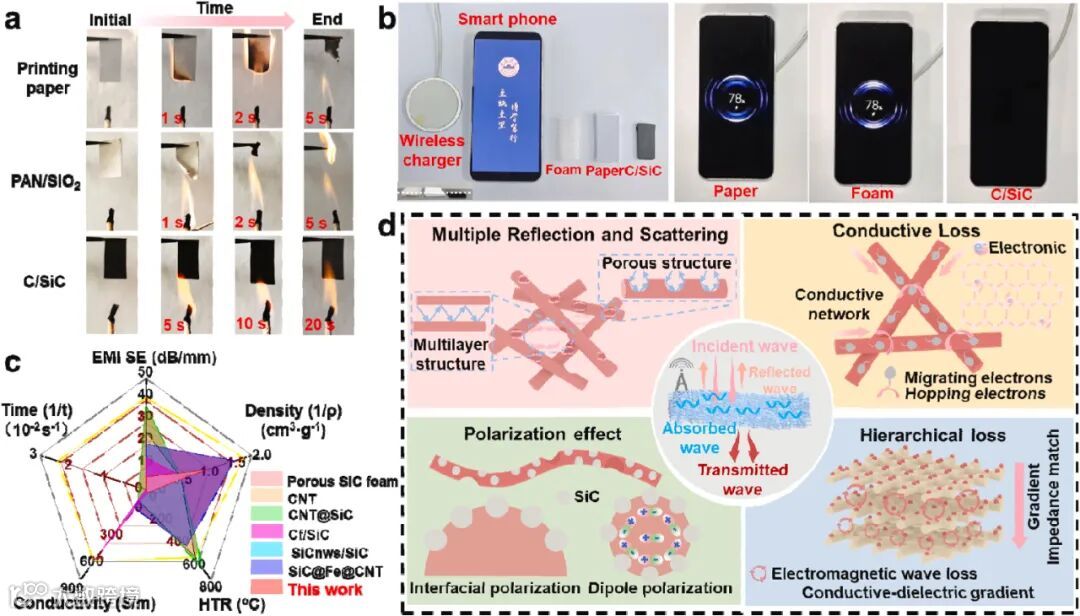

图6：薄膜的多功能性
图6a通过数码照片展示了薄膜的阻燃性能，薄膜在火焰中加热20秒后仍保持稳定，未发生燃烧。图6b展示了薄膜对无线充电过程的屏蔽能力，结果表明薄膜能够完全屏蔽无线充电过程。图6c通过五维雷达图对比了非对称C/SiC薄膜与其他常见电磁屏蔽材料的综合性能。
本研究通过闪蒸焦耳加热（FJH）过程中的菲克扩散，成功制备了一种具有导电-介电梯度的非对称C/SiC纳米纤维薄膜，实现了高效的电磁干扰（EMI）屏蔽性能。该薄膜不仅在电磁屏蔽性能上表现出色，还展现出良好的阻燃性能和无线充电屏蔽能力，具有广泛的实际应用潜力。
未来，随着电子设备的进一步复杂化和电磁环境的日益严峻，高效电磁屏蔽材料的需求将持续增长。深圳中科精研科技有限公司致力于提供先进的电磁屏蔽解决方案，我们的产品和技术将助力未来电子设备的安全运行和电磁环境的健康发展。通过不断创新和技术突破，我们期待在电磁屏蔽领域取得更多突破性进展。
科研加速，从高效制备开始！
在材料科学的探索之路上，每一次实验的成功都离不开高效的制备手段。深圳中科精研科技有限公司最新推出的高通量全自动焦耳加热装置，正成为科研人员的得力助手。这款装置凭借其卓越的性能，为材料制备带来了前所未有的速度和精度。
🚀 科研加速，效率倍增！
深圳中科精研的高通量全自动焦耳加热装置，专为材料科学领域量身定制，能够实现毫秒级升温（最快升温速率可达1000℃/S-20000℃/S），同时处理25个以上样品，显著提升实验效率。全自动化操作支持24小时不间断运行，确保数据精准可靠，适用于单原子催化剂、陶瓷材料、高熵合金、二维材料等多种材料体系。
🎉 限时活动，专属福利！
为助力科研人员高效开展实验，深圳中科精研特别推出限时活动：
2025年3月6日前购买高通量全自动焦耳加热装置，可享受超值优惠，最高可获价值32万+的福利，包括设备赠送、延保服务、旅游套餐等。此外，转发至社交媒体并集赞，还有机会赢取华为 Mate 70、平板电脑、智能手表等豪礼！
