全固态电池因其在安全性和性能上的潜在优势，近年来备受关注。其中，固态电解质的研发是关键环节，而锂铝锗磷酸盐（LAGP）凭借其优异的化学稳定性和导电性能，成为研究的焦点。然而，传统的LAGP电解质制备方法存在高温处理时间过长、生产效率低以及锂损失严重等问题，制约了全固态电池的商业化进程。
为应对上述挑战，西南交通大学研究团队开发了一种全新的超快速高温烧结（UHS）技术。该技术通过单步快速加热，实现LAGP玻璃陶瓷的高效结晶，从根本上颠覆了传统工艺。
研究中，UHS技术以极短时间完成了传统炉式加热需要数小时才能完成的任务。通过UHS工艺，研究团队在16分钟内完成了GeO2、Al(PO3)3和LiPO3混合粉末的熔融淬灭及LAGP玻璃陶瓷的结晶。相比于传统方法，该技术在显著缩短生产周期的同时，优化了材料性能。UHS工艺制备的样品结晶度高达90%，离子电导率提升至1.31 × 10^-4 S cm^-1，大幅领先于传统样品。

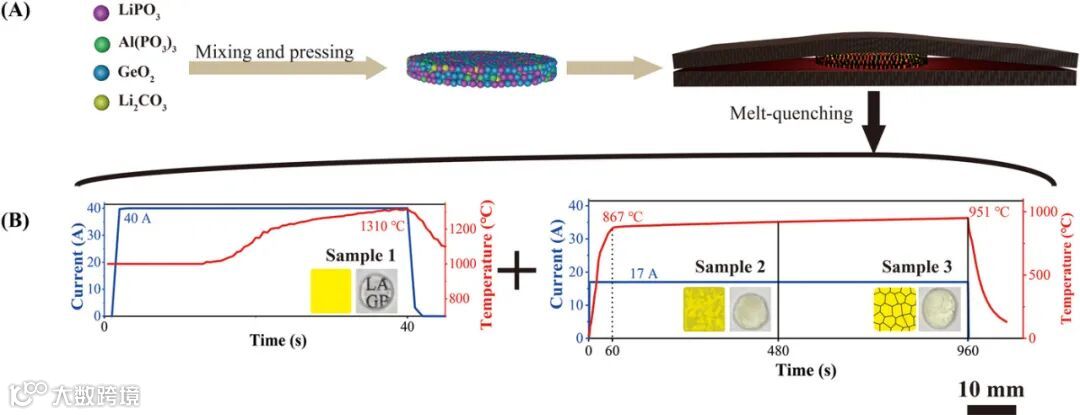

图1详细展示了UHS工艺的核心过程，包括电流和温度的动态变化。该技术的关键在于高效的热动力学条件，确保材料在短时间内完成相变。

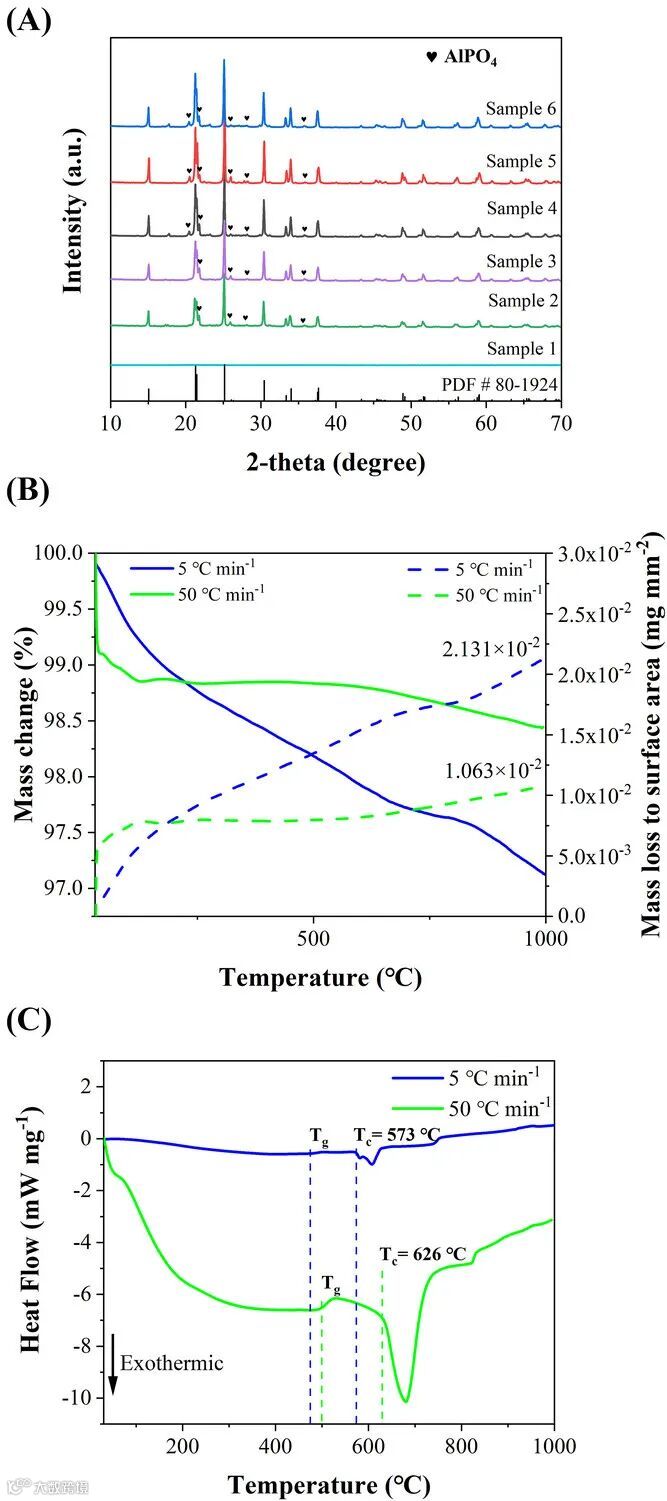

图2则通过X射线衍射图谱（XRD）对比了不同样品的相纯度，表明UHS工艺在减少不良相如AlPO4的形成方面更具优势。

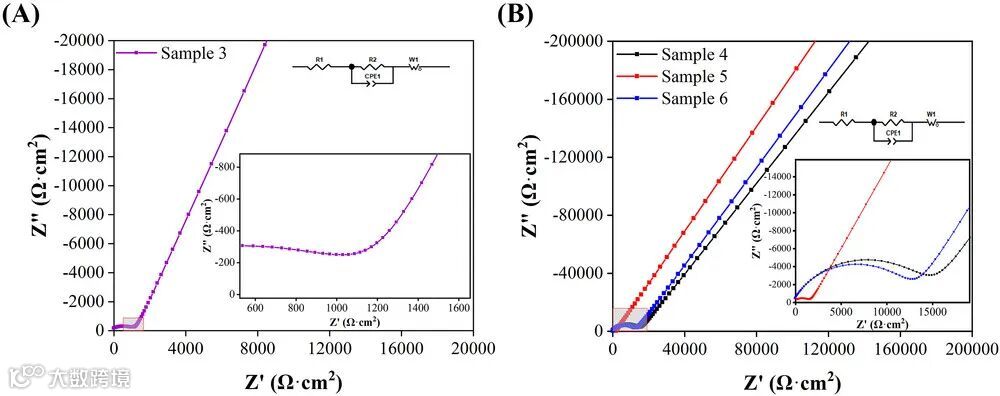

图3的电化学阻抗谱（EIS）进一步验证了UHS技术在提升材料离子导电性方面的成效。UHS制备的样品在降低晶界电阻的同时，保持了较低的孔隙率，从而实现了优异的电化学性能。

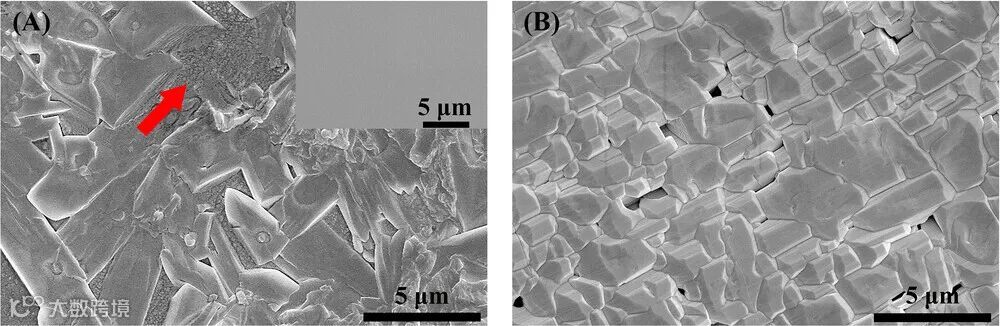

图4展示了样品从非晶态向高度结晶化的微观结构演变，为材料性能提升提供了直观证据。
通过UHS技术，研究团队显著提升了LAGP玻璃陶瓷的制备效率和性能，为全固态电池的商业化奠定了坚实基础。这一成果发表在《International Journal of Applied Ceramic Technology》上，不仅为学术界带来了技术创新，也为产业界提供了实用参考。
深圳中科精研作为高温焦耳冲击产品的领先供应商，正在积极推动类似UHS技术的工业应用。其自主研发的高温加热设备，能够为电池材料提供精准、稳定的热处理解决方案。未来，中科精研将继续深化与高校和企业的合作，助力全固态电池产业链升级，为新能源行业注入更多创新动力。
欢迎关注我们的公众号或访问官方网站（https://www.zhongkejingyan.com.cn/
如果您对设备有兴趣，欢迎联系张老师：13121391941
