创新催化剂设计：中国科学技术大学陈维教授联合李震宇教授成功开发了一种高效、稳定且低成本的酸性OER催化剂。通过快速焦耳加热法，在碳毡基底上成功制备了五元高熵Ru基合金（RuMnFeMoCo）催化剂。
卓越的催化性能：该催化剂在0.5 M H₂SO₄溶液中表现出优异的电化学性能，10 mA cm⁻²电流密度下的过电位仅为170 mV，并且在10 mA cm⁻²下稳定运行超过1000小时。
高电流密度下的稳定性：在质子交换膜水电解槽（PEMWE）中，该催化剂在500 mA cm⁻²和1000 mA cm⁻²的高电流密度下连续运行300小时仍保持稳定，性能几乎无衰减。
多元素协同作用：Ru、Mo和Co等耐腐蚀元素的引入显著提高了催化剂的稳定性，而Mn、Fe和Co的存在降低了OER过程中的能垒，加速了反应动力学。

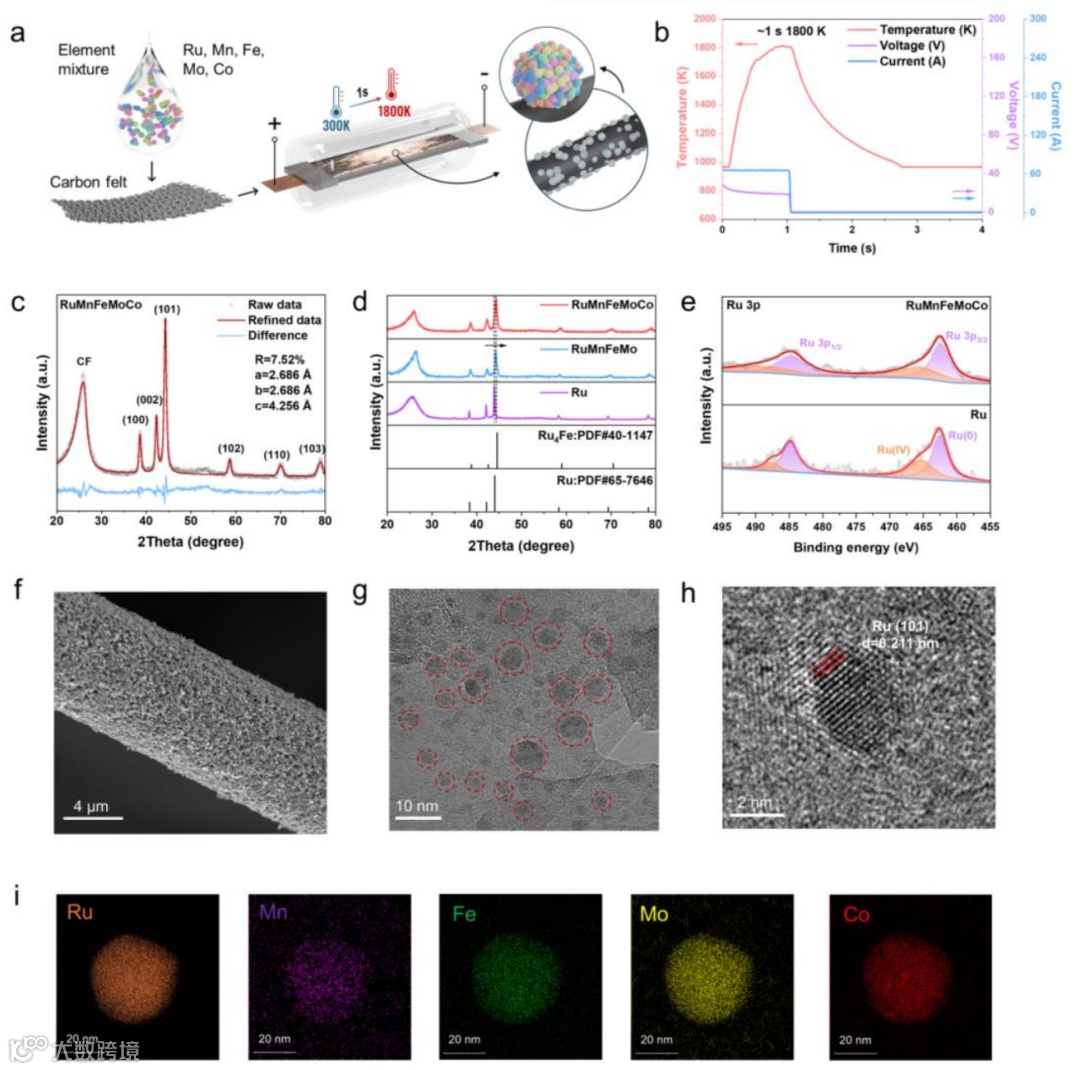

图1：RuMnFeMoCo@CF催化剂的合成与结构表征
合成过程：通过快速焦耳加热法成功制备了负载在碳毡（CF）上的五元高熵Ru基合金（RuMnFeMoCo@CF）催化剂。将含有五种金属盐的前驱体均匀混合后溶解于去离子水中，将CF浸入前驱体溶液中5分钟并烘干，随后通过精确控制电压、电流和时间进行高温加热。
结构表征：X射线衍射（XRD）分析显示RuMnFeMoCo@CF展现出六方密堆积（HCP）结构，且未出现Mn、Fe、Mo、Co或金属氧化物的独立衍射峰，证实形成了单相高熵合金。X射线光电子能谱（XPS）分析揭示了催化剂表面元素的存在状态。扫描电子显微镜（SEM）和透射电子显微镜（TEM）图像展示了催化剂在CF上的均匀分布和10-20 nm的粒径，高分辨率TEM图像清晰显示了晶格条纹。能量色散X射线光谱（EDS）元素映射进一步证实了Ru、Mn、Fe、Mo和Co元素在高熵合金纳米颗粒中的均匀分布。

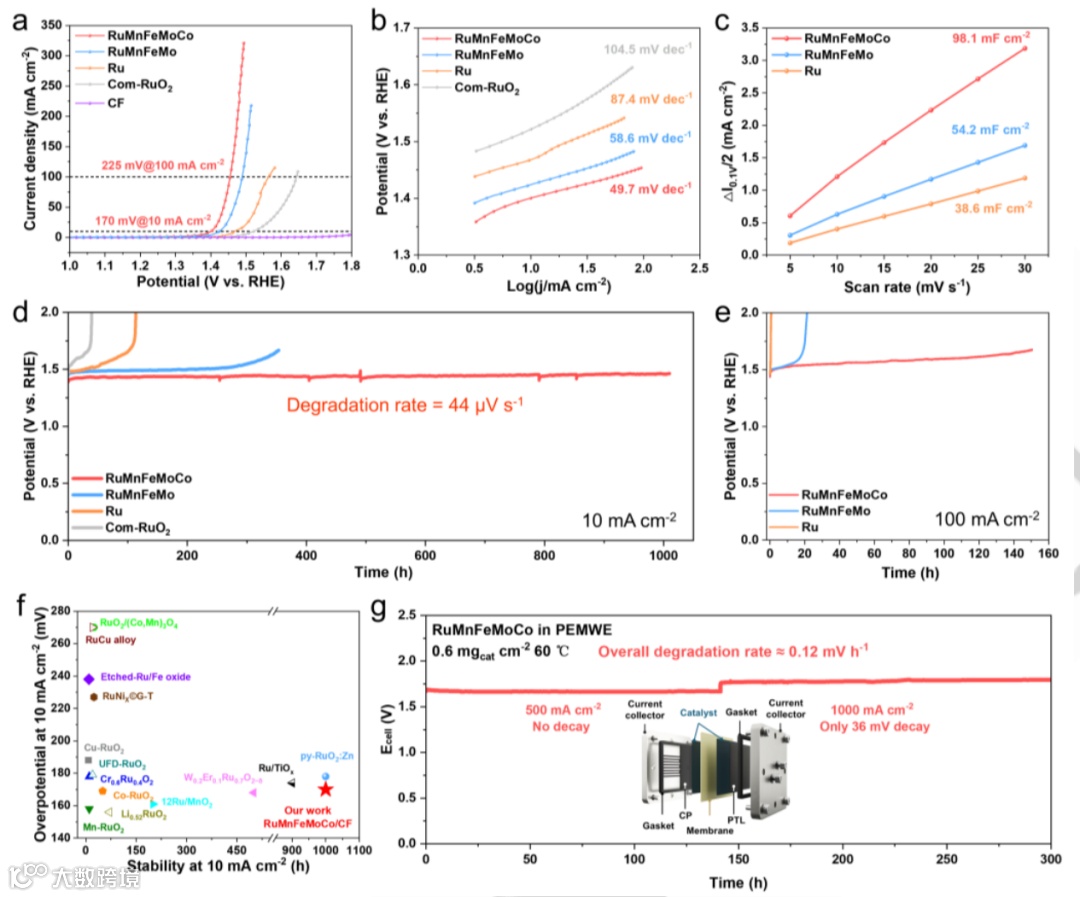

图2：三电极体系及PEMWE中的电催化OER性能
电化学性能测试：在0.5 M H₂SO₄溶液中对RuMnFeMoCo@CF催化剂进行了电催化OER性能测试。线性扫描伏安法（LSV）曲线表明，该催化剂在10 mA cm⁻²和100 mA cm⁻²电流密度下的过电位分别为170 mV和225 mV，显著低于其他对比催化剂。Tafel图表明其具有最小的Tafel斜率（49.7 mV dec⁻¹），意味着快速的电荷转移动力学。电化学阻抗谱（EIS）显示其电荷转移电阻最低，进一步证实了其优异的电子转移性能。
稳定性测试：稳定性测试表明，RuMnFeMoCo@CF在10 mA cm⁻²下可稳定运行超过1000小时，在100 mA cm⁻²下也能稳定运行约150小时。在质子交换膜水电解槽（PEMWE）中，以该催化剂为阳极，在500 mA cm⁻²和1000 mA cm⁻²的高电流密度下连续运行300小时仍保持稳定，有力证明了其实际应用潜力。

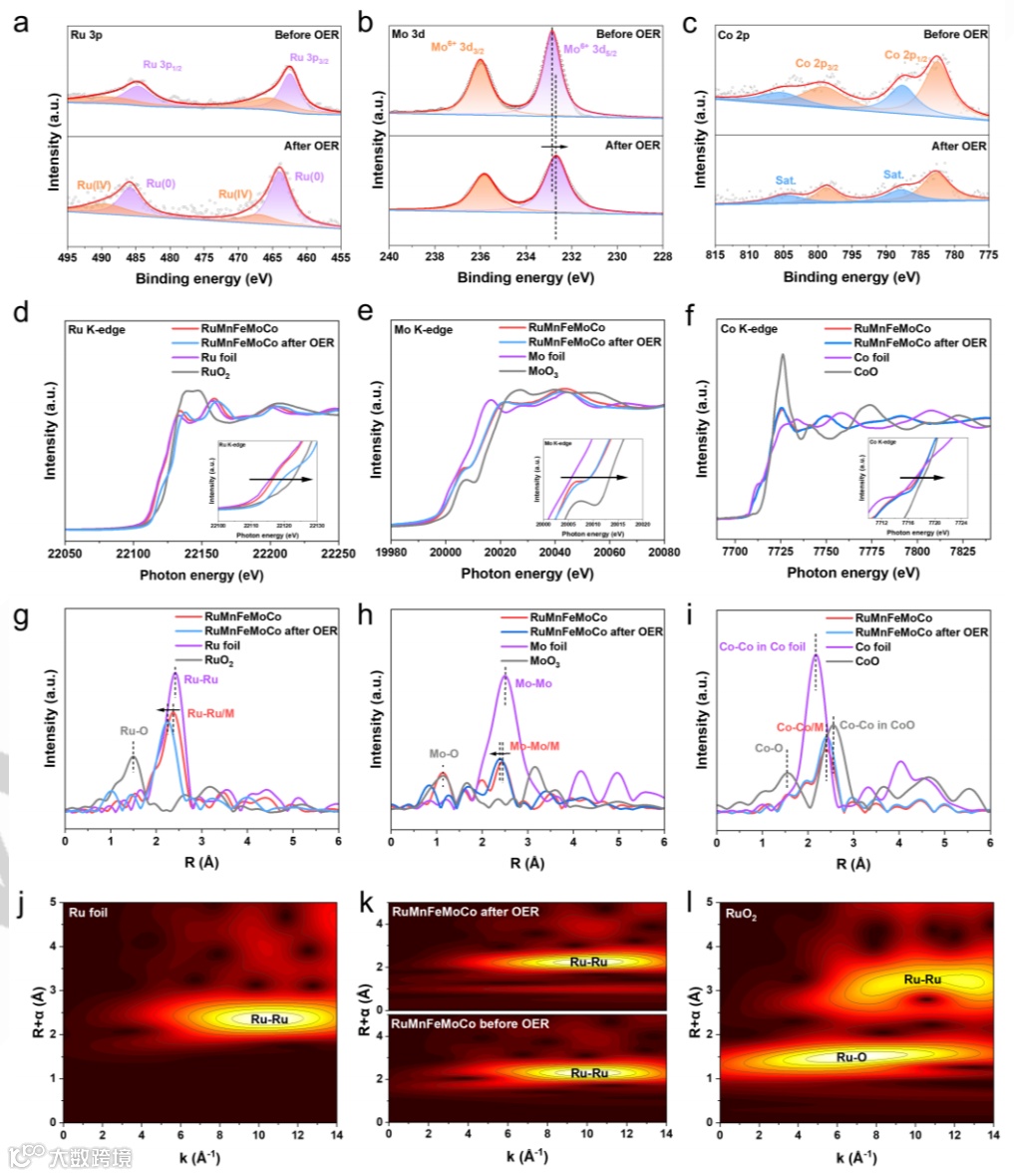

图3：稳定性测试后的电子态与原子结构表征
形貌与结构分析：通过SEM、XPS和HRTEM等表征手段对稳定性测试后的样品进行了分析。SEM图像显示，尽管催化剂在循环伏安测试后经历了一些破坏，但整体形貌仍保持完整。XPS分析表明，表面Ru物种的价态从金属态转变为氧化态，而Mo和Co的化学状态变化较小。HRTEM图像直观地展示了稳定性测试后RuMnFeMoCo纳米颗粒表面形成了明显的Ru氧化物壳层。
X射线吸收谱分析：X射线吸收近边结构（XANES）分析表明，Fe、Mo和Co的吸收边前缘向更高光子能量方向移动，表明这些金属元素在高熵合金中的氧化态升高，而Ru的氧化态接近0。扩展X射线吸收精细结构（EXAFS）分析进一步揭示了高熵原子的配位结构，表明在OER过程中，Ru、Mo和Co位点的局部配位结构由于氧物种的吸附而发生了重新排列，但核心Ru、Mn和Co物种的结构保持稳定。

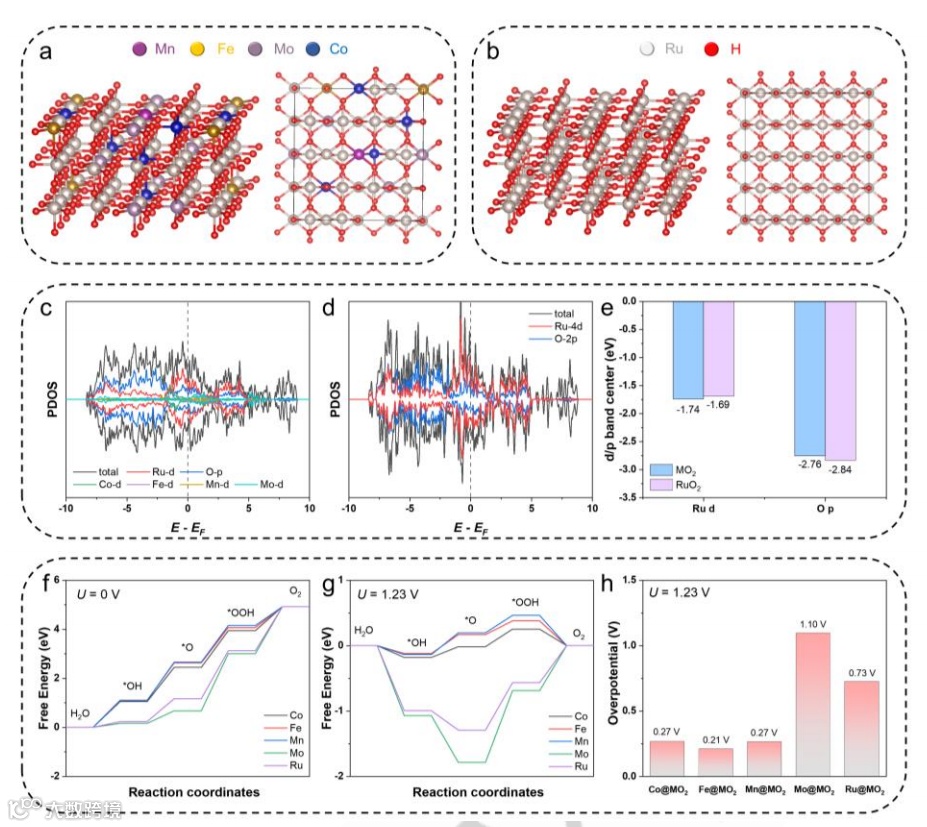

图4：酸性OER的RuMnFeMoCo电催化剂的DFT计算
模型构建与活性位点分析：基于RuO₂结构构建了高熵氧化物（HEOs）模型（MO₂），确保五种金属原子均暴露于表面，其原子比例来源于TEM EDS映射结果。通过计算投影态密度（PDOS）发现，MO₂的d带中心比RuO₂模型低0.05 eV，表明其他金属原子增强了氧含中间体的吸附，降低了OER的自由能垒。
自由能计算与氧空位分析：自由能图显示，在Co、Fe和Mn位点上，*OOH形成能垒显著降低，特别是在1.23 V下，这些位点的自由能曲线更为平坦，过电位更低。氧空位的形成能计算表明，多组分金属原子的存在有效提高了表面O原子的活性，增加了电导率，降低了OER的能垒，从而提高了反应速率。
总之，本研究成功开发了一种快速高效的焦耳加热方法，仅需一秒即可制备出用于酸性水分解的高熵RuMnFeMoCo@CF催化剂，该催化剂展现出卓越的活性与稳定性。具体而言，RuMnFeMoCo@CF在10 mA cm⁻²电流密度下过电位仅为170 mV，并在0.5 M H₂SO₄溶液中于10 mA cm⁻²和100 mA cm⁻²电流密度下分别稳定运行1000小时和150小时。进一步在质子交换膜水电解槽（PEMWE）中测试表明，该催化剂在500 mA cm⁻²和1000 mA cm⁻²的高电流密度下连续运行300小时仍保持稳定，有力证明了其实际应用潜力。微观结构分析与DFT计算揭示，加入耐腐蚀元素Ru、Mo和Co显著提升了催化剂在酸性条件下的稳定性，而Mn、Fe和Co的协同作用则降低了析氧反应（OER）的能垒，加速反应动力学并减少过电位。这一发现凸显了高熵合金中不同元素协同效应对催化反应的积极影响，为解决催化剂开发中活性与稳定性之间的权衡问题提供了新思路。未来研究可进一步探索其他耐腐蚀元素组合，优化催化剂的合成工艺以降低成本，并拓展其在其他能源转换领域的应用。
深圳中科精研科技有限公司在高熵合金催化剂的合成与表征领域拥有先进的设备和技术，能够为研究人员提供高精度的实验支持，助力高熵合金催化剂的研究与开发。公司专注于超快高温焦耳热冲击技术与智能化实验室解决方案，以超快高温焦耳热冲击技术、材料创新AI技术、实验室自动化技术为核心，成功研发了一系列先进实验装置，包括超快高温焦耳加热装置、超快脉冲电闪蒸焦耳加热装置、等离子焦耳热装置、高通量全自动焦耳加热装置、高温&高真空烧结炉、焦耳热催化装置。这些装置解决了传统管式炉、马弗炉升温速度慢，升温时间长，炉管易损，精准控温差等问题，为材料领域的科研工作者在高温试验过程中，提供了强有力的支持。
欢迎关注我们的公众号或访问官方网站：
https://www.zhongkejingyan.com.cn/
如果您对设备有兴趣，欢迎联系张老师：13121391941
