在材料科学的浩瀚星空中，二维过渡金属硫化物（TMDs）以其高比表面积、可调的电子特性以及边缘活性位点的巨大催化潜力，被公认为是新一代功能器件的理想之选。然而，这些充满前景的材料却受限于自身的热力学不稳定性，其性能在实际应用中容易出现衰减。更棘手的是，传统的合成方法往往依赖于高温高压、惰性气氛等苛刻条件，不仅耗时漫长（需要数小时），还极大限制了它们的大规模应用。尽管科学家们尝试通过设计异质结构（如核壳包覆）来提升材料稳定性并优化性能，但在温和条件下精准控制 TMDs 的晶相（例如亚稳态 1T 相）和复杂结构依然是一项极具挑战性的任务。开发出一种高效、可控的合成策略，以实现非平衡态纳米材料的按需制备，已成为材料科学领域亟待突破的关键难题。
研究亮点
创新合成技术 ：韩国科学技术院 Il - Doo Kim 等人提出的一种基于氧化石墨烯（GO）光热效应的毫秒级闪速合成技术，巧妙地利用了 GO 在强脉冲光照射下产生的高温环境，在环境空气中实现了高性能 TMDs 及其异质结构的一步合成。通过精确调控强脉冲光能量，材料能在短短 10 毫秒内经历超高温过程（1700 - 3200 K）并急速冷却。这一过程实现了三大突破：精准控制 TMDs 晶相（如稳定 2H 相与高活性 1T 相）；诱导碳热反应直接合成亚稳态过渡金属碳化物（TMCs）；构建多样化核壳结构（如金属 / 金属氧化物 / 高熵合金 @TMDs）。
卓越材料性能 ：所制备的材料在室温 NO₂传感方面展现出卓越性能，灵敏度较传统材料提升 8.7 倍。在电催化析氢领域，过电位低至 50.5 mV，这些优势使得这种新型材料在能源转换与传感技术领域极具竞争力，有望成为新一代高效材料平台。
图文解析
合成原理与设计策略
图 1a 揭示了闪速热冲击（FTS）技术的核心机制。氧化石墨烯（GO）在强脉冲光（IPL）照射下，仅需 10 毫秒即可将温度升至 3162 K（升温速率高达 9.7×10⁵ K s⁻¹），为合成亚稳态材料提供了非平衡环境。
图 1b - d 详细阐释了相控与结构设计的原理。通过调节光热温度，研究团队能够选择性合成 2H/1T 相 TMDs（如 MoS₂）、通过碳热还原生成的 TMCs（如 α - MoC），以及核壳异质结构（TMC@TMD、金属 / 氧化物 @TMD）。这一创新策略将超快动力学与精准温控相结合，成功突破了传统合成方法对惰性气氛与长时间退火的依赖。
温控相变与材料表征

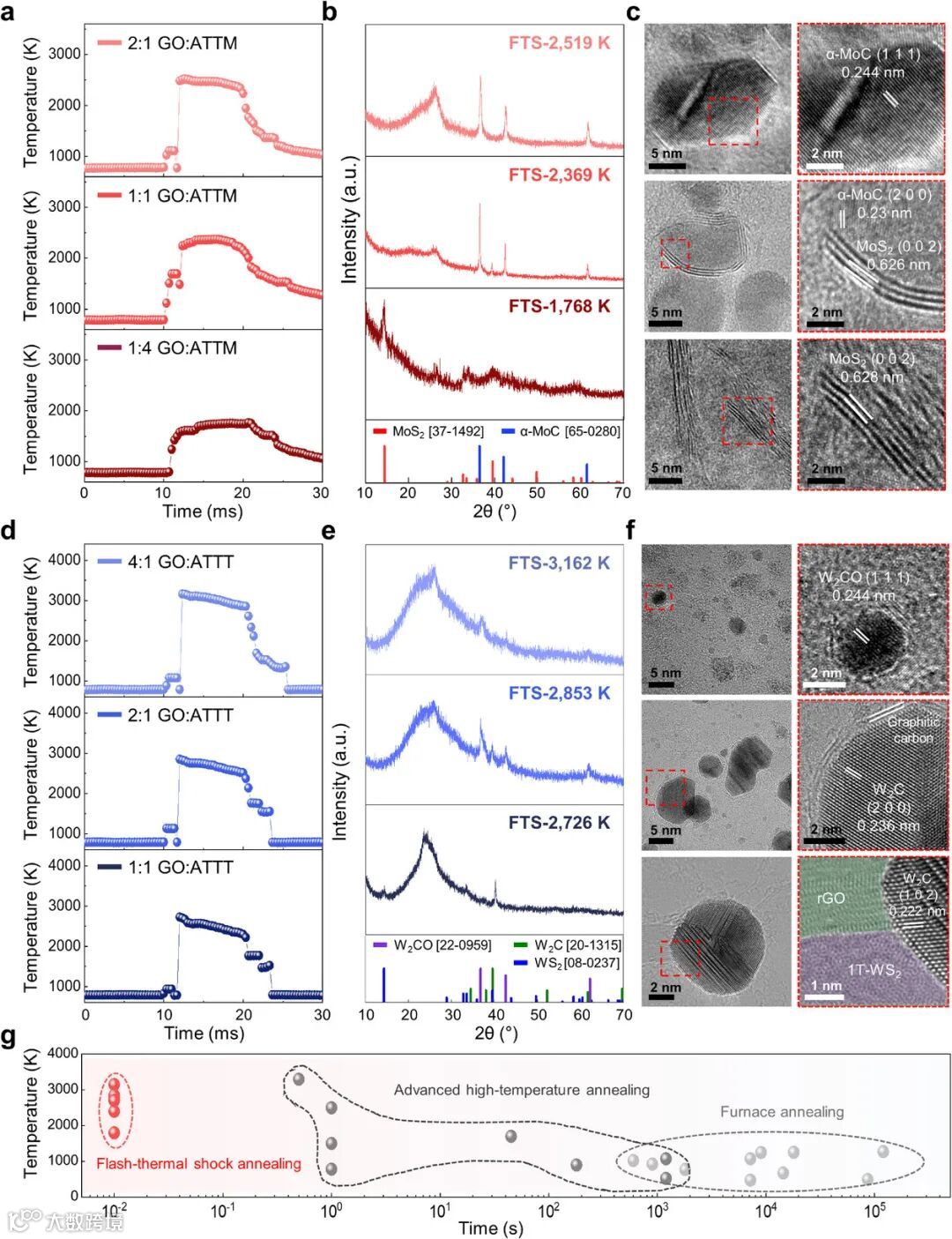

图 2a 和 d 的温度曲线表明，通过调节 GO 的比例可以有效控制光热温度（1768 - 3162 K），而固定辐照时间则保持在 10 毫秒。
图 2b 和 e 的 XRD 数据验证了相选择性。在低温（1768 K）下，ATTM 转化为 MoS₂（PDF #37 - 1492）；而当温度高于 2300 K 时，会触发碳热反应生成 α - MoC（PDF #65 - 0280）。钨体系则需要更高的能量（25 J cm⁻²）来生成亚稳态 W₂CO（PDF #22 - 0959），从而避免生成热力学稳定的 WC。
图 2c 和 f 的 HRTEM 图像证实了核壳结构的存在。例如，α - MoC 核（晶面间距 0.230 nm/(200)）外包裹着 MoS₂ 壳层（0.62 nm/(002)），W₂C 核（0.236 nm/(111)）外覆盖着石墨碳壳。
图 2g 突出了 FTS 技术的效率优势。仅需 10 毫秒即可达成超过 3000 K 的温度，这远远快于传统退火（小时级）与焦耳加热（500 毫秒）。
核壳异质结构的普适性合成
图 3a 展示了 FTS 在 rGO 上构建多样化核 @TMD 壳结构的过程。

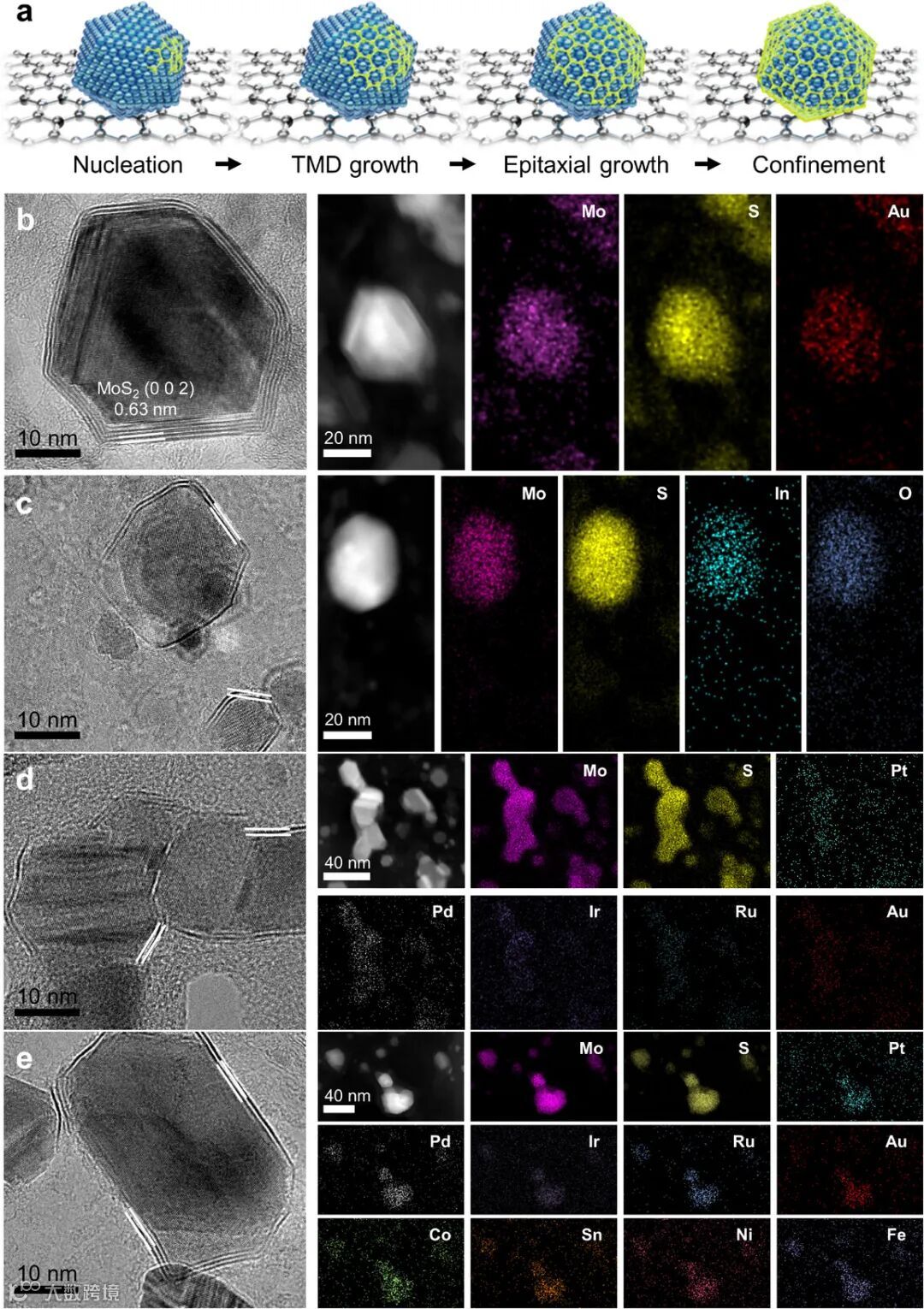

图 3b - e 通过 HRTEM/EDS 映射证实了单金属核（Au@MoS₂）、金属氧化物核（In₂O₃@MoS₂）、高熵合金核（PtPdIrRuAu@MoS₂）均能实现 MoS₂ 壳层（≈0.62 nm 晶格条纹）的共形包覆。这一突破克服了界面能垒，超快动力学抑制了 TMD 的横向过度生长，避免了传统 CVD 的 “翼状” 缺陷，为定制化核壳催化剂设计提供了通用平台。
气敏性能与机理

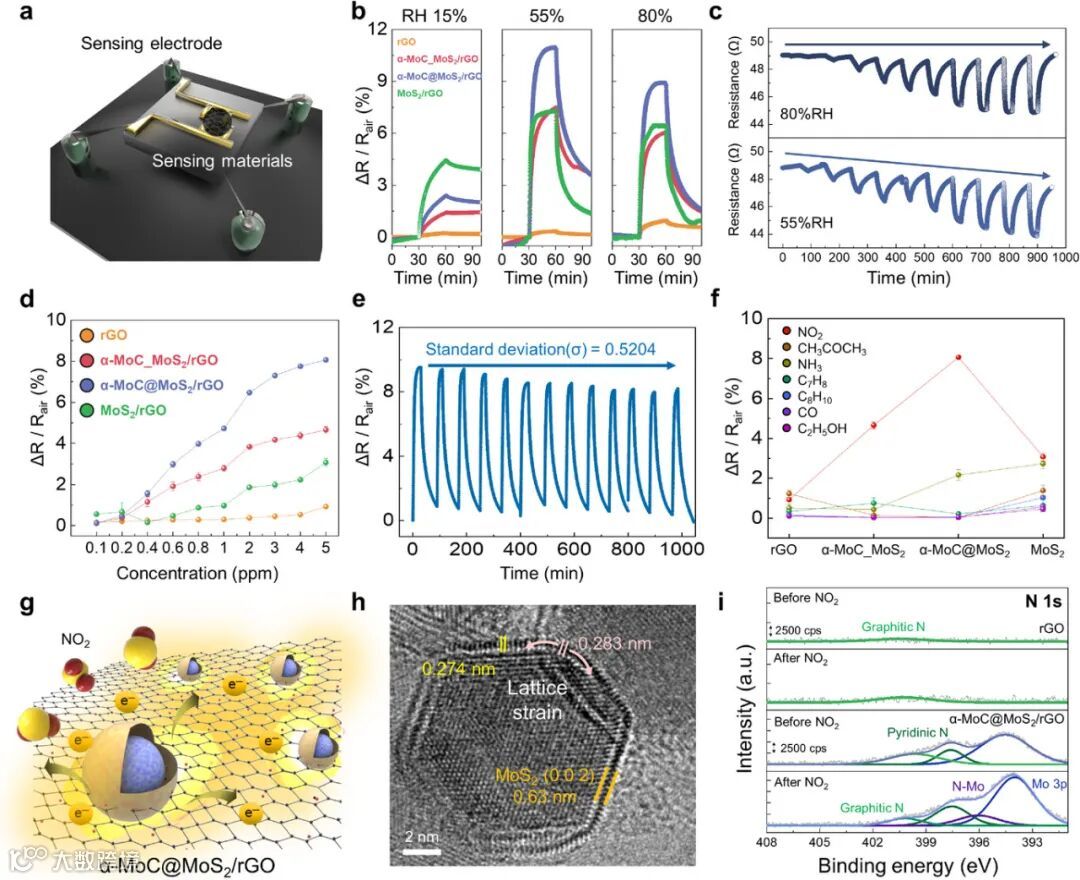

图 4a 展示了室温气体传感器的结构示意图。
图 4b - d 显示 α - MoC@MoS₂/rGO 在 80% 相对湿度下对 5 ppm NO₂的响应值达到 10.93，是纯 rGO 的 31.2 倍，并且具有快速恢复特性。
图 4e 证实了其稳定性（经过 13 次循环偏差较小）和 ppb 级检测限。
图 4f 阐明了高选择性的来源。核壳结构的协同效应是关键所在。图 4g 的机理表明 α - MoC 核促进电子转移，图 4h 的 TEM 揭示 MoS₂ 壳层晶格应变（≈3.28%）增加了硫空位活性位点。
图 4i 的 XPS 进一步验证了 Mo - N 键的形成（396.9 eV），证实了 NO₂在界面的化学吸附。
析氢反应（HER）电催化性能

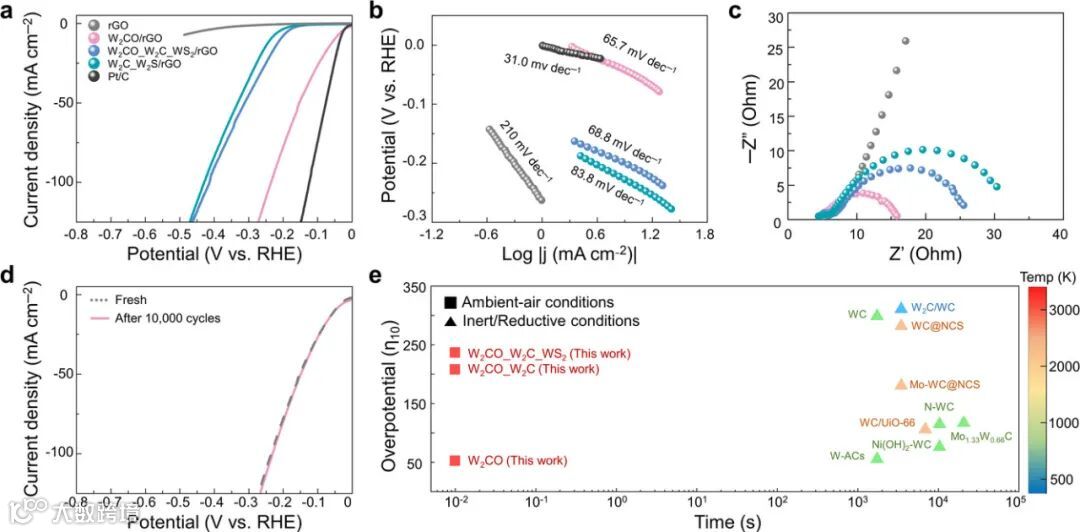

图 5a 的极化曲线显示 W₂CO/rGO 在 10 mA cm⁻²的过电位仅为 50.5 mV，接近商业 Pt/C。
图 5b 的 Tafel 斜率（65.7 mV dec⁻¹）揭示其遵循 Volmer - Heyrovsky 机制，速率决定步为氢吸附。
图 5c 的 EIS 证明了其低电荷转移电阻（Rₜ = 9.7 Ω），这主要归因于 rGO 的高导电性和 W₂CO 的活性位点暴露。
图 5d 显示经过 10,000 次循环后活性无衰减，凸显了卓越的耐久性。
图 5e 对比突显了 FTS 技术的产业化潜力。仅需 10 毫秒就能合成亚稳态 W₂CO，其性能优于文献中通过长期高温制备的材料。
总结与展望
本研究开发的闪速热冲击合成（FTS）技术在常压空气环境中成功实现了过渡金属硫族化合物（TMDs）与碳化物（TMCs）的异质结构精准构筑与相态调控。核心突破在于利用氧化石墨烯（GO）的光热效应，在短短 10 毫秒内创造了 1768 - 3162 K 的超高温反应窗口，成功合成了传统方法难以获得的亚稳态 1T 相 TMDs（如 1T - MoS₂、1T - WS₂）及混合相材料，并通过碳热反应制备出 TMCs 及其核壳异质结构（TMC@TMD、TMC@C）。创新性地拓展了单金属（Ag/Au）、高熵合金（PtPdIrRuAu 等）和金属氧化物（Co₃O₄/WO₃ 等）作为核心基底，实现了 TMDs 壳层的普适性包覆。
所开发的 α - MoC@MoS₂/rGO 室温 NO₂传感器灵敏度提升 8.7 倍，W₂CO/rGO 析氢催化剂过电位低至 50.5 mV（塔菲尔斜率 65.7 mV dec⁻¹），在环境监测与清洁能源领域展现出巨大的应用潜力，有望带来颠覆性的技术变革。
该技术为亚稳态纳米材料的绿色高效合成开辟了全新的范式。未来，随着对多元组分设计的深入探索、规模化制备工艺的不断完善以及柔性器件集成技术的创新发展，这项技术将进一步推动异质结材料在催化、传感与能源存储等关键领域的革新应用，为材料科学和相关技术的发展注入新的活力。
在这一前沿研究背景下，深圳中科精研科技有限公司专注于超快高温焦耳热冲击技术的研发与应用，其研发的焦耳加热设备为材料合成领域提供了关键支持。这些设备能够实现快速升温与精准控温，为合成高性能过渡金属硫物等先进材料提供了稳定的实验环境。深圳中科精研凭借其在超快高温焦耳热冲击技术领域的深厚积累与创新能力，致力于为科研工作者提供优质的实验设备，助力突破传统合成方法的限制，共同推动材料科学的创新发展，为我国新材料产业的高质量发展贡献力量。
欢迎关注我们的公众号或访问官方网站：
https://www.zhongkejingyan.com.cn/
如果您对设备有兴趣，欢迎联系张老师：13121391941
